Ruostumattomasta teräksestä valmistettu epäkesko hitsattava supistus sekamediaputkijärjestelmiin

Yleiskatsaus

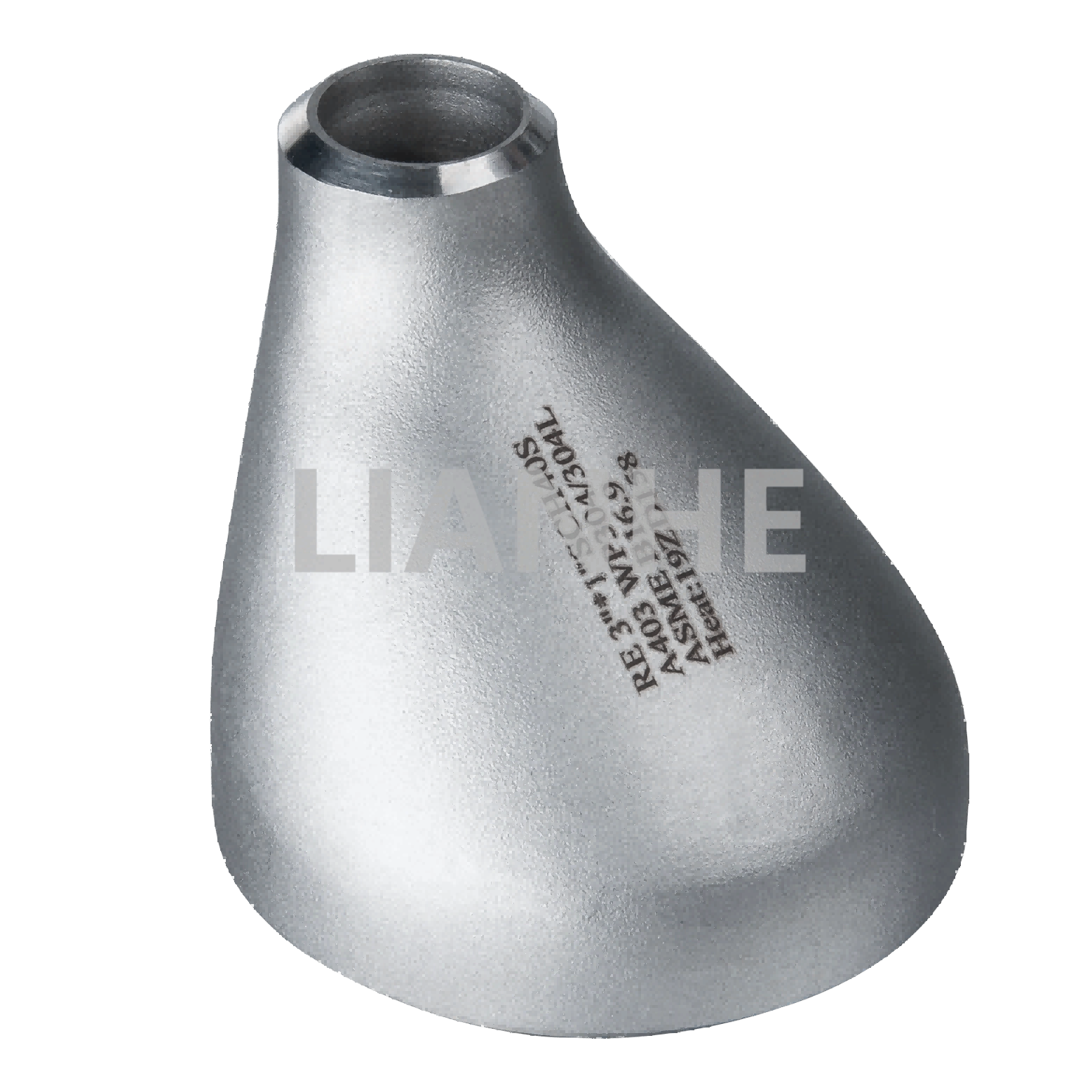

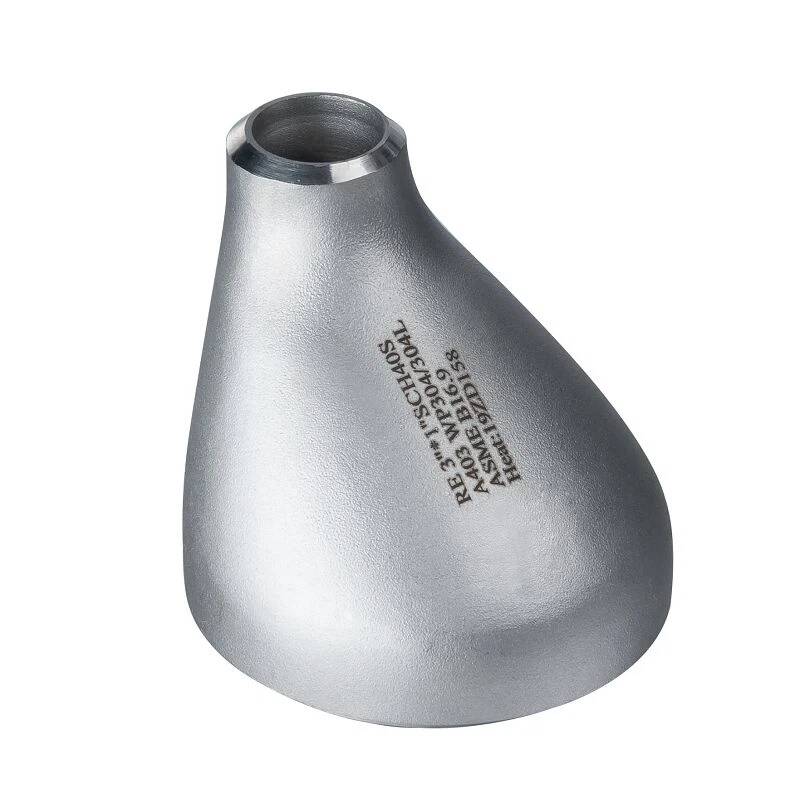

Korkean suorituskyvyn ruostumattomasta teräksestä valmistettu BW (Butt-Weld) eksentrinen supistin on erikoistunut putkiliitos, joka on suunniteltu yhdistämään eri halkaisijaltaan olevia putkia kaasu-neste-seoksia kuljettavissa järjestelmissä, minimoiden ilman kertymistä ja painehäviötä. Saumattomasta ruostumattomasta 304- tai 316-teräksestä rakennetussa supistimessa on epäkesko muotoilu (keskiviiva poikkeava) ja päittäishitsit, joten se sopii ihanteellisesti vaakasuoraan putkistoon, jossa nesteen pysyminen on kriittistä.

Ominaisuudet

Eksentrinen suunnittelun edut:

Epäsymmetrinen muoto (tasainen yläosa, kaareva pohja) estää kaasun kerääntymisen vaakasuoraan linjoihin, mikä vähentää etanavirtausta ja parantaa virtauksen vakautta kaksivaiheisissa järjestelmissä.

Tasainen siirtymäsäde (1,5 x putken halkaisija) varmistaa laminaarisen virtauksen, ja painehäviö on 15 % pienempi kuin tavallisissa samankeskisissä supistimessa kaasuvaltaisissa virtauksissa.

Vankka materiaalirakenne:

ASTM A312 ruostumaton teräs (304/316) liuoshehkutuksella tasaisen mikrorakenteen saavuttamiseksi, kestää jännityskorroosiohalkeilua korkean pH:n ja kloridipitoisissa ympäristöissä.

Arvioitu käyttöpaineille jopa 2 000 PSI (316 ruostumaton teräs, aikataulu 80) ja lämpötiloihin -196 °C (LNG) - 650 °C (höyry).

Tarkkuushitsauspäät:

ANSI B16.25 -standardin mukaiset päittäishitsien päät mahdollistavat täysläpivientien hitsauksen aikataulun 40/80 putkille ja valinnaisella radiografisella testauksella (RT) kriittisiin sovelluksiin.

Saatavana koot 2" - 36" NPS, yleisillä pienennyssuhteilla (esim. 10" - 8", 6" - 4") ja mukautettuja kokoja pyynnöstä.

Korroosionkestävyys ja kulutuskestävyys:

316 ruostumattomasta teräksestä valmistettu variantti molybdeeniseoksella kestää pistesyöpymistä merivedessä ja happamissa väliaineissa, kun taas 304 on ihanteellinen yleiseen teollisuuskäyttöön.

Sovellus

Täydellinen kaksivaiheisiin virtaus- ja vaakaputkijärjestelmiin:

Öljy ja kaasu ylävirtaan: Pienentämällä kaivon pään virtauslinjojen ja erottimien halkaisijoita, estämällä kaasun juuttuminen vaakasuorassa ajossa tehokkaan tuotannon ylläpitämiseksi.

LVI-järjestelmät: Suurhalkaisijaisten jäähdytysvesijohtojen yhdistäminen pienempiin kierukkalinjoihin liikerakennuksissa. Epäkeskinen muotoilu minimoi ilmakuplien muodostumisen.

Kemiallinen käsittely: Siirtyminen tislauskolonnin ulostulojen ja jalostamoiden siirtoputkien välillä, mikä varmistaa höyry-neste-seosten tasaisen virtauksen.

Meritekniikka: Pienentää laivojen pilssi- ​​ja painolastivesilinjoja, 316 ruostumaton teräs kestää suolaisen veden korroosiota ja dynaamista kuormitusta.

FAQ

K: Kuinka epäkeskorakenne estää kaasun kertymisen?

V:Tasainen yläpinta sallii kaasun virrata pitkin putken yläosaa, kun taas neste pysyy pohjassa, mikä vähentää etanavirtausta vaaka-asennuksissa.

K: Voidaanko tätä supistusyksikköä käyttää pystysuorassa putkilinjassa?

V:Vaikka se on tarkoitettu ensisijaisesti vaakasuoraan käyttöön, se voidaan asentaa pystysuoraan, vaikka samankeskiset supistimet sopivat paremmin pystysovelluksiin.

K: Mikä on suositeltu hitsisauma paksuseinäisille supistimelle?

V:Käytä J- tai U-uraa seinille >12 mm varmistaaksesi täydellisen tunkeutumisen ASME BPVC Section IX -hitsausohjeiden mukaisesti.

K: Onko herkille sovelluksille ei-magneettisia vaihtoehtoja?

V:Kyllä, 316L ruostumaton teräs tarjoaa alhaisen magneettisen läpäisevyyden, sopii käytettäväksi lähellä magneettierottimia ja MRI-laitteita.
