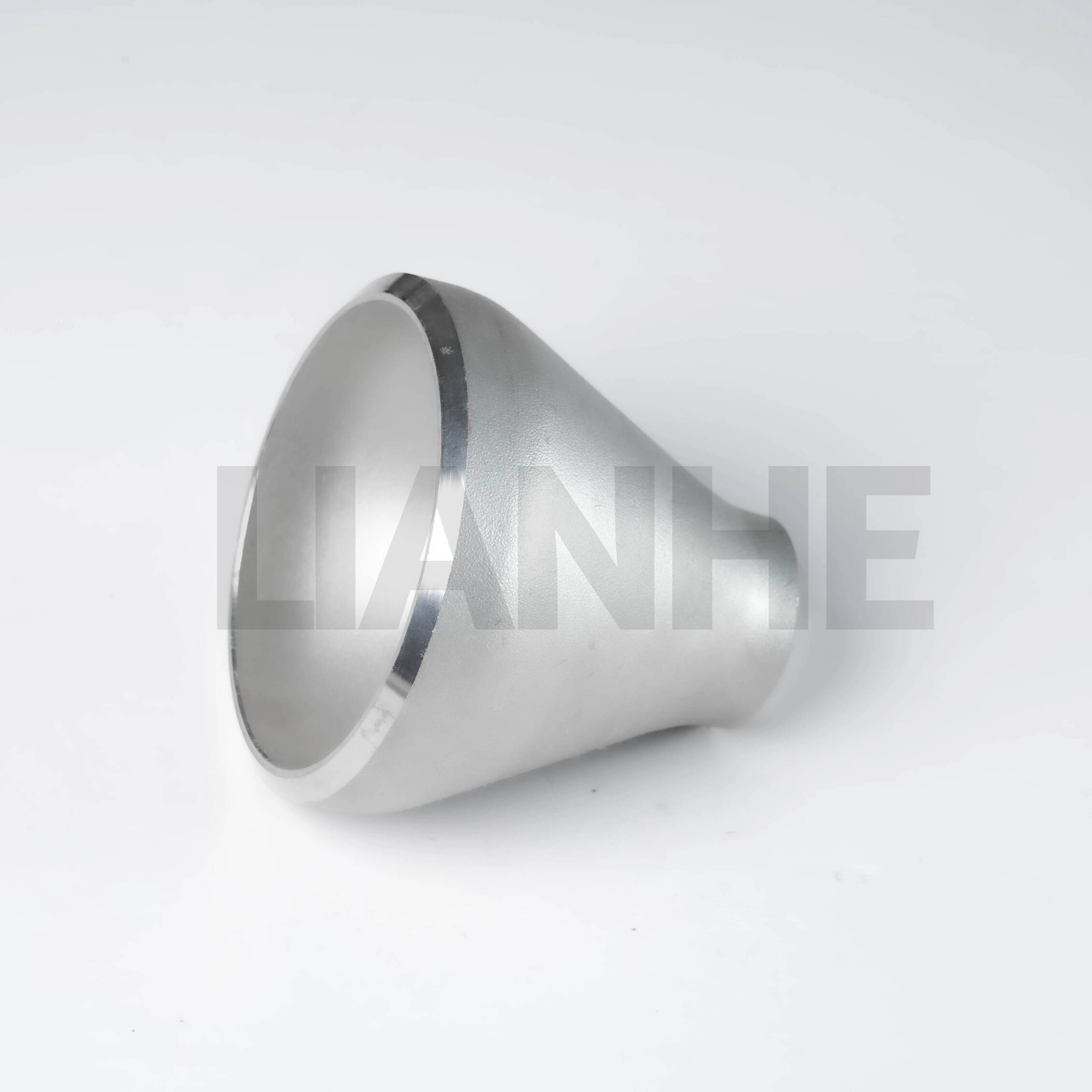

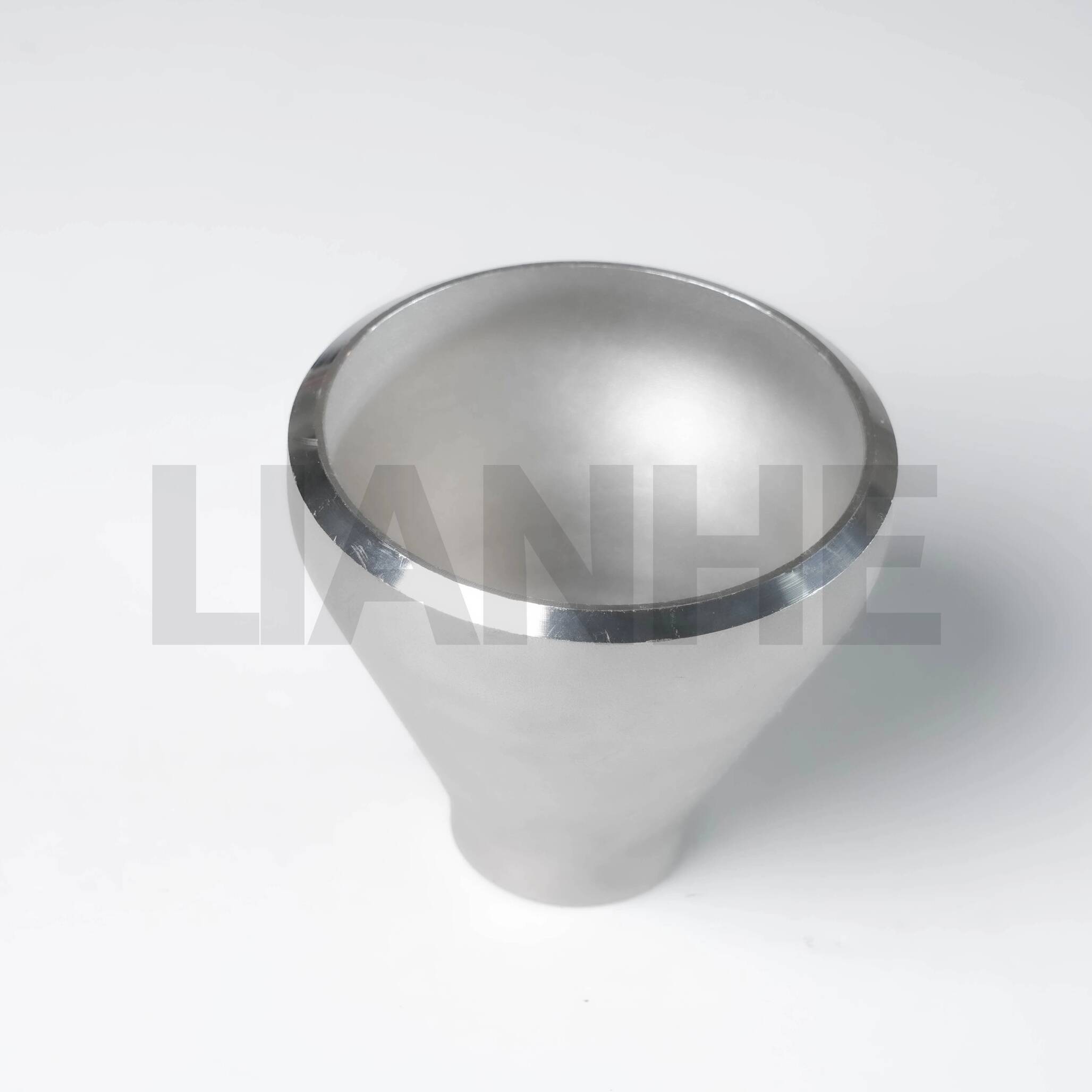

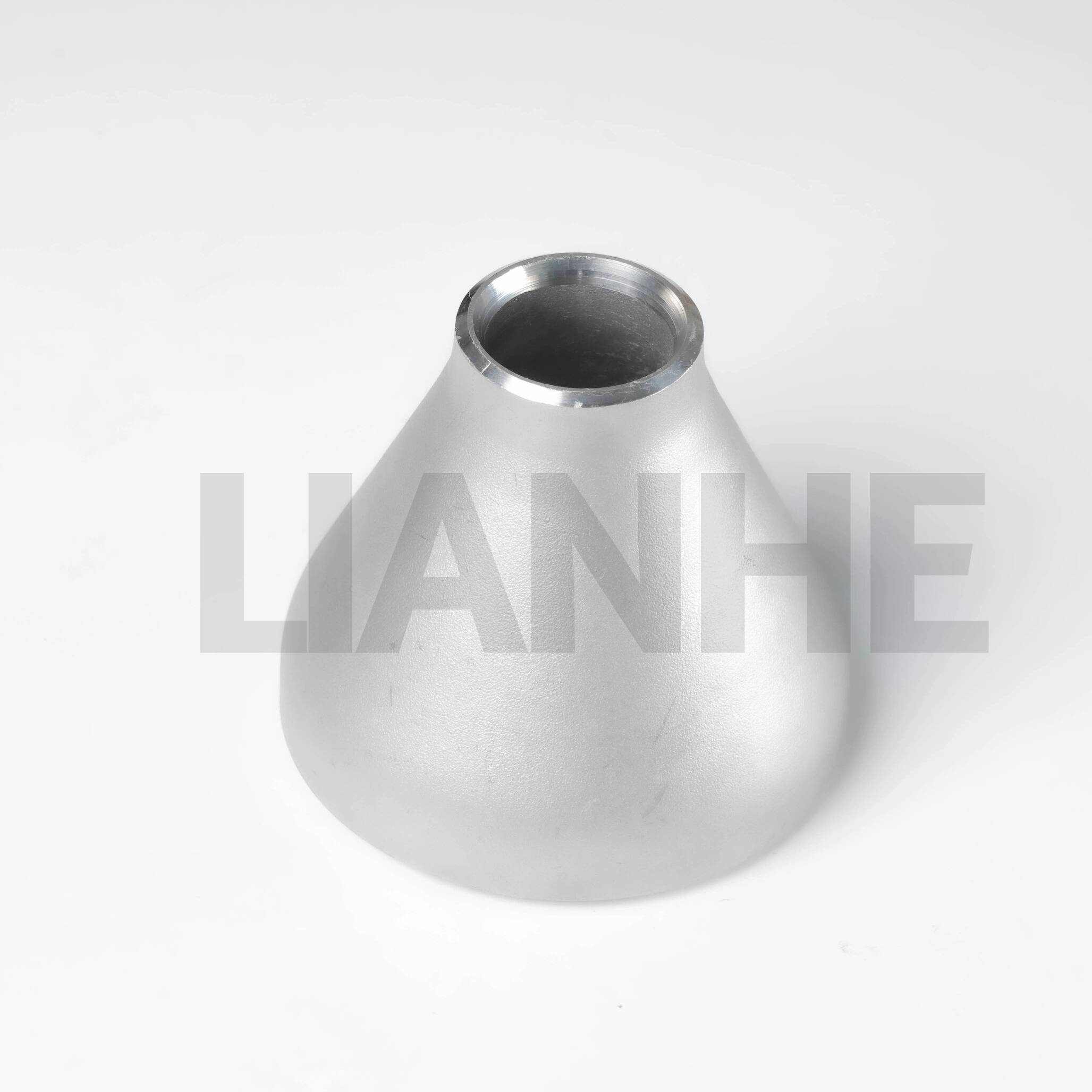

Korkeapaineinen ruostumattomasta teräksestä valmistettu BW-keskinen supistin putkistojärjestelmiin

Yleiskatsaus

Korkeapaineinen ruostumattomasta teräksestä valmistettu BW (Butt-Weld) Concentric Reducer on tarkkuussuunniteltu putkiliitin, joka on suunniteltu yhdistämään erikokoisia putkia korkeapaineisissa ja korkean lämpötilan järjestelmissä säilyttäen samalla tasaisen virtauksen ja rakenteen eheyden. Saumattomasta ruostumattomasta 304- tai 316-teräksestä rakennetussa supistimessa on samankeskinen rakenne (yhtenäinen seinämän paksuus) ja päittäishitsauspäät, mikä tekee siitä ihanteellisen sovelluksiin, jotka vaativat minimaalista turbulenssia ja jännityksen keskittymistä.

Ominaisuudet

Ensiluokkainen saumaton rakenne:

Valmistettu ruostumattomasta ASTM A312 teräksestä (304 yleiskäyttöön, 316 syövyttäville aineille), jonka vetolujuus on vähintään 515 MPa ja myötöraja 205 MPa.

Saumaton runko eliminoi heikot kohdat, ja se on mitoitettu jopa 2500 PSI:n käyttöpaineeseen (80, 316 ruostumaton teräs) ja lämpötiloihin -46 °C - 815 °C.

Samankeskisen suunnittelun edut:

Tasainen halkaisijan pienennys (esim. 6" - 4") varmistaa symmetrisen virtauksen siirtymän, mikä vähentää turbulenssia 20 % verrattuna epäkeskisiin supistimeen, mikä on ihanteellinen nestemäisiin järjestelmiin.

Sileä sisäpinta (Ra ≤1,6 μm) minimoi painehäviön ja estää sedimentin kertymisen putkistoihin.

Asennuksen vaatimustenmukaisuus:

Puskuhitsatut päät 37,5° viisteellä täyttävät ANSI B16.25- ja ASME B16.9 -standardit, soveltuvat GTAW (TIG) ja GMAW (MIG) -hitsausprosesseihin kriittisissä putkissa.

Saatavana koot 1" - 48" NPS, pienennyssuhteilla 2:1 - 4:1, yhteensopiva aikataulun 40/80/160 putkien kanssa.

Korroosionkestävyys:

316 ruostumattomasta teräksestä valmistettu versio, jossa on 3,5 % molybdeeniä, kestää pistesyöpymistä kloridipitoisissa ympäristöissä (esim. merivesi, suolavesi), passivoidun pinnan ansiosta käyttöikää pidennetään 30 %.

Sovellus

Ihanteellinen teollisuusputkiin, jotka vaativat tasaisia ​​halkaisijamuutoksia:

Öljy- ja kaasuvaihteisto: Putken kokojen pienentäminen korkeapainekaasuputkissa ja jalostamoiden prosessilinjoissa, NACE MR0175:n mukainen hapankaasupalveluille.

Sähköntuotanto: Höyryturbiinien liittäminen halkaisijaltaan pienempiin lauhdelinjoihin lämpölaitoksissa, joissa on 304 ruostumaton teräs, joka kestää hapettumista 550 °C:ssa.

Kemiallinen käsittely: Siirtyminen reaktorin tulo-/poistoaukkojen välillä syövyttävissä ympäristöissä, täyttää cGMP-standardit puhdistettavia pintoja varten lääkevalmistuksessa.

Vedenkäsittely: Pienentää suurivirtausvesijohtojen ja jätevesipumppujen halkaisijoita, 316 ruostumaton teräs kestää kloorattua vettä ja hankaavia hiukkasia.

FAQ

K: Milloin minun pitäisi käyttää samankeskistä vs. epäkeskistä supistusyksikköä??

V:Käytä samankeskisiä vähennyksiä vain nestettä sisältäville järjestelmille virtaussymmetrian ylläpitämiseksi; epäkeskiset supistimet sopivat paremmin kaasu-neste-seoksille ilmataskujen estämiseksi.

K: Voidaanko tätä supistusyksikköä käyttää pystysuorassa putkilinjassa?

V:Kyllä, samankeskiset supistimet soveltuvat pystysuoraan asennukseen, mutta varmistavat oikean tuen hitsisaumojen rasituksen välttämiseksi.

K: Mikä on seinämän vähimmäispaksuus aikataulun 160 supistimelle?

V:Seinämän paksuus vaihtelee koon mukaan (esim. 1":n aikataulussa 160 on 3,73 mm:n seinämä). Tarkat paineluokitukset on kuvattu ASME B16.9:ssä.

K: Onko mukautettuja vähennyssuhteita saatavilla?

V:Kyllä, ei-standardisuhteet (esim. 3" - 1,5") voidaan valmistaa tilauksesta, toimitusajat tyypillisesti 10-15 arkipäivää.
