Erittäin luja ruostumaton teräs BW 90DEG SR kyynärpää kompakteihin järjestelmiin

Yleiskatsaus

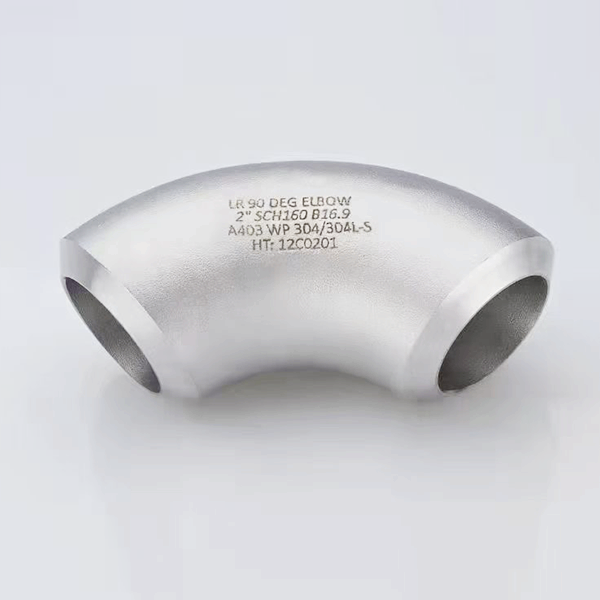

Korkean lujan ruostumattomasta teräksestä valmistettu BW (Butt-Weld) 90-asteinen SR (lyhyt säde) mutka on tilaa säästävä putkiliitos, joka on suunniteltu pienikokoisiin teollisuusputkijärjestelmiin, joissa minimaalinen asennustila on kriittinen. Tässä ruostumattomasta teräksestä 304 tai 316 rakennetussa kulmakappaleessa on 1,0D-säde ja päittäishitsauspäät (ANSI B16.25 -yhteensopiva), mikä tasapainottaa rakenteellisen eheyden ja mittojen tehokkuuden tiukoissa asetteluissa.

Ominaisuudet

Tilatehokas muotoilu:

Lyhyen säteen (1,0D) taivutussäde (esim. 102 mm 4 tuuman NPS:lle) lyhentää asennuspituutta 30 % verrattuna LR-kyynärpäihin, mikä sopii ihanteellisesti ruuhkaisiin konehuoneisiin ja offshore-lavoille.

Puskuhitsauspäät tarkkuusviisteellä (37,5°) täysläpihitsauksille, jotka ovat ASME B16.9 -standardin mukaisia ​​ja sopivat sekä manuaalisiin että automatisoituihin hitsausprosesseihin.

Korkean suorituskyvyn materiaalit:

304 ruostumaton teräs (ASTM A312) yleiseen teolliseen käyttöön; 316 ruostumaton teräs (ASTM A316) syövyttäviin ympäristöihin, minimimyötöraja on 205 MPa.

Lämpökäsitelty (liuoshehkutettu) yhtenäisen mikrorakenteen saavuttamiseksi, mikä parantaa kestävyyttä jännityskorroosiohalkeilua vastaan ​​korkean pH:n sovelluksissa.

Paine- ja lämpötilaluokitukset:

Arvioitu jopa 2000 PSI:n käyttöpaineille (80, 316 ruostumaton teräs) ja -46°C - 650°C lämpötiloihin, sopii höyry-, öljy- ja kaasujärjestelmiin.

Vahvistettu seinämän paksuus mutkassa (1,1x standardi) kompensoi lisääntynyttä rasitusta lyhyen säteen malleissa, mikä varmistaa pitkän aikavälin luotettavuuden.

Laatu ja vaatimustenmukaisuus:

100 % visuaalinen ja mittatarkastus, valinnainen hydrostaattinen testaus (1,5x MAWP) ja magneettinen hiukkastarkastus (MPI) kriittisiin sovelluksiin.

Saatavana koot 1" - 12" NPS, mukautetuilla pinnoitteilla (esim. epoksi, PTFE) parantamaan korroosiosuojaa meriympäristöissä.

Sovellus

Ihanteellinen ahtaisiin teollisuus- ja kaupallisiin järjestelmiin:

Oil & Gas Offshore: Kompakti putkisto alustamoduuleissa ja vedenalaisissa jakotukissa, 316 ruostumatonta terästä, joka kestää H2S- ja meriveden korroosiota.

Voimalaitosten turbiinit: Höyrylinjat kaasuturbiinien koteloissa, joissa rajallinen tila vaatii tiukkoja mutkia ilman, että painearvot vaarantuvat.

Teollisuuden koneet: Hydrauli- ja voitelulinjat puristimissa ja ruiskuvalukoneissa, joiden lyhyt säde mahdollistaa liikkuvien osien läheisyyden.

Liikerakennukset: LVI-kondensaattijohdot kattoonteloissa ja nousuputkissa, mikä vähentää tilantarvetta kerrosrakennuksissa.

FAQ

K: Sopiiko SR-kyynärpää korkeavirtaussovelluksiin?

V:Vaikka SR-kyynärpäät lisäävät turbulenssia LR-kyynärpäihin verrattuna, ne sopivat kohtalaisiin virtausnopeuksiin; käytä LR-kyynärpäitä suurnopeusjärjestelmissä (Reynoldsin luku >40 000).

K: Voidaanko näitä kyynärpäitä käyttää seismisillä alueilla?

V:Kyllä, mutta kysy rakennesuunnittelijalta lisäjäykistysvaatimuksia, koska lyhyen säteen kulmakappaleet voivat kokea suurempia rasituksia seismisten tapahtumien aikana.

K: Mikä on pienin suositeltu putken tukietäisyys SR-kulmakappaleille?

V:Välin tulee olla 50 % suositellusta LR-kyynärpäävälistä, jotta voidaan minimoida painuminen ja jännitys mutkissa, erityisesti vaakasuorassa juoksussa.

K: Onko saatavilla palonkestäviä pinnoitteita??

V:Kyllä, paisuvia tulenkestäviä pinnoitteita (ASTM E119-yhteensopiva) voidaan käyttää, mikä antaa 2 tunnin paloluokituksen kriittisille putkijohdoille.
