Korkeapaineinen ruostumaton teräs 90DEG BW LR -kyynärpää kriittisiin järjestelmiin

Yleiskatsaus

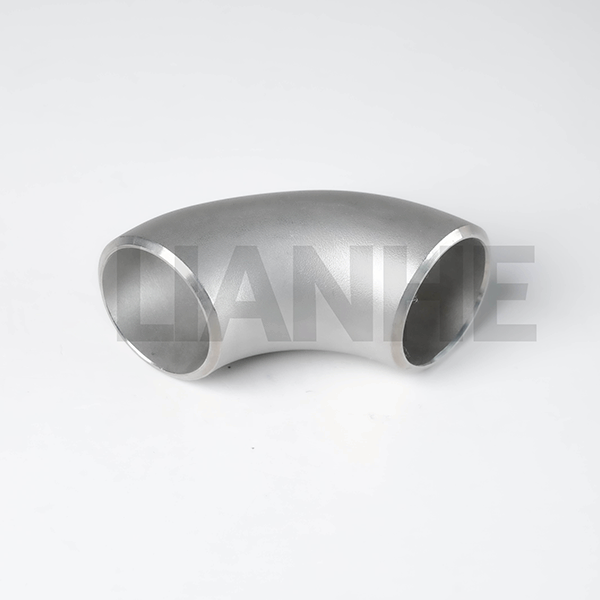

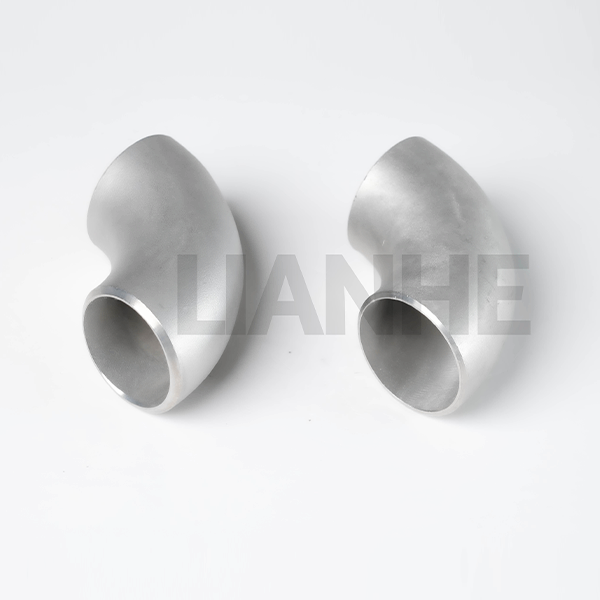

Korkeapaineinen ruostumattomasta teräksestä valmistettu 90-asteinen BW (Butt-Weld) LR (pitkä säde) mutka on tarkasti suunniteltu putkiliitos, joka on suunniteltu korkeapaineisiin, erittäin eheisiin putkijärjestelmiin, joissa virtauksen tehokkuus ja rakenteellinen vakaus ovat ensiarvoisen tärkeitä. Tässä saumattomasta ruostumattomasta 304- tai 316-teräksestä rakennetussa kulmakappaleessa on 1,5D-säde ja päittäishitsauspäät (ANSI B16.25 -yhteensopiva), mikä varmistaa minimaalisen painehäviön ja parhaan mahdollisen väsymyksen kriittisissä sovelluksissa.

Ominaisuudet

Ensiluokkainen saumaton muotoilu:

Puristettu yhdestä ruostumattoman teräksen (304/316) aihiosta eliminoimalla hitsaussaumat ja heikot kohdat, minimivetolujuus 515 MPa ja venymä ≥30%.

Puskuhitsauspäät, joissa on tarkkuusviiste (37,5° ±1,5°) täysläpivientihitsauksille, jotka ovat ASME B31.1 (voimaputkisto) ja B31.3 (prosessiputkisto) -koodien mukaisia.

Virtaus- ja stressitekniikka:

1,5D-keskiviivasäde (ANSI B16.9 -yhteensopiva) vähentää virtausvastusta 20 % verrattuna tavallisiin kulmakappaleisiin, ja sen sisäpinta (Ra ≤1,6 μm) on laminaarista virtausta varten.

Vahvistetut kanta- ja varvasosat (1,2x seinämän paksuus) kestävät lämpölaajenemisvoimia ja tärinää, mikä on kriittistä jalostamoiden pumppu- ja kompressoriliitännöistä.

Extreme Environment Performance:

316 ruostumattomasta teräksestä valmistettu muunnos, jossa on 2 % molybdeeniä, kestää pistesyöpymistä kloridipitoisissa ympäristöissä (esim. merivesi, suolavesi), passivoidun pinnan ansiosta korroosionopeus pienenee 40 %.

Arvioitu paineille jopa 2500 PSI (schedule 80, 316 ruostumaton teräs) ja lämpötiloihin -196°C (LNG) - 650°C (höyry), valinnainen lämpökäsittely korkean lämpötilan virumisenkestävyyttä varten.

Laadunvarmistus:

100 %:n radiografinen testaus (RT) hitseille (tarvittaessa) ja mittatarkistukset 3D-laserskannauksella, mikä varmistaa ISO 9001:2015:n ja asiakaskohtaisten spesifikaatioiden noudattamisen.

Sovellus

Ihanteellinen kriittisiin teollisuus- ja infrastruktuuriprojekteihin:

Öljy- ja kaasuvaihteisto: Korkeapaineiset kaasuputket ja jalostamoiden prosessilinjat, joissa on 316 ruostumatonta terästä, jotka täyttävät NACE MR0175:n hapankaasupalvelua varten.

Ydinvoima: Ydinreaktorien toissijaiset jäähdytyslinjat, ASME BPVC Section III (Class 2/3) mukaiset turvallisuuteen liittyvien komponenttien osalta.

Ilmailu- ja avaruuspolttoainejärjestelmät: Erittäin puhtaat polttoainelinjat lentokoneen maatukilaitteistoissa, joissa on 304 ruostumaton teräs, joka täyttää SAE AS4059 -standardin ilmailu- ja avaruusvarusteille.

Laivan propulsio: Moottorin jäähdytyslinjat suurissa aluksissa, joissa 316 ruostumatonta terästä kestävät kavitaatioeroosiota ja suolaisen veden korroosiota yli 20 vuoden ajan.

FAQ

K: Mikä on tämän kyynärpään pienin taivutussäde?

V:Pitkän säteen (LR) mallin taivutussäde on 1,5x putken halkaisija (esim. 152 mm 4" NPS:lle), mikä varmistaa ANSI B16.9 -standardin mukaisuuden standardin LR-kulmakappaleille.

K: Voidaanko näitä kyynärpäitä kylmämuovata mukautettuja kulmia varten?

V:Ei, kylmämuovaus voi vaarantaa materiaalin eheyden. Mukautetut kulmat (esim. 60°, 30°) ovat saatavilla kuumamuovausprosesseilla tiettyjä projekteja varten.

K: Kuinka tarkastaa sisäinen korroosio pitkäaikaisessa käytössä?

V:Käytä ultraäänipaksuustestiä (UT) vuosittain seurataksesi seinämien ohenemista, erityisesti alueilla, jotka ovat alttiina hankaaville aineille tai syövyttäville nesteille.

K: Onko herkille sovelluksille ei-magneettisia vaihtoehtoja?

V:Kyllä, 316L ruostumaton teräs tarjoaa alhaisen magneettisen läpäisevyyden (≤2,0 μH/m), sopii MRI-tiloihin ja kryogeenisiin magneettijärjestelmiin.
