Ruostumattomasta teräksestä valmistettu palloventtiili vs luistiventtiili vs maapalloventtiili

Korkeat panokset määrittävät teollisuuden putkistot ja nesteenohjausjärjestelmät nykyään. Väärän venttiilityypin valinta johtaa usein ennenaikaiseen kulumiseen, katastrofaalisiin vuotoihin tai massiiviseen järjestelmän tehottomuuteen. Nämä mekaaniset viat vaarantavat työntekijöiden turvallisuuden ja häiritsevät vakavasti tuotannon aikatauluja. Kun valitset korroosionkestävänRuostumattomasta teräksestä valmistettu venttiilion kestävä perusta, sisäinen mekanismi sanelee järjestelmän yleisen suorituskyvyn. Vankka runkomateriaali ei voi korjata väärää virtausgeometriaa. Pallon, portin tai maapallon mallin valitseminen määrittää, kuinka hyvin järjestelmä käsittelee painetta, virtausnopeuksia ja huoltojaksoja. Tämä opas ohittaa perusmääritelmät tarjotakseen käytännöllisen, näyttöön perustuvan viitekehyksen. Opit arvioimaan, vertailemaan ja määrittelemään oikeat sisäiset mekanismit kaupallisiin ja suuren kysynnän sovelluksiin. Kun ymmärrät kunkin tyypin ainutlaatuiset hydrauliset ominaisuudet, voit varmistaa luotettavan toiminnan ja estää kalliita seisokkeja.

Avaimet takeawayt

• Ruostumaton teräsPalloventtiilit tarjoavat nopean neljänneskierroksen sulkemisen ja erinomaisen tiivistyksen, mutta eivät sovellu tarkkaan virtauksen säätöön.

• Ruostumaton teräsLuistiventtiilittarjoavat minimaalisen virtauksen rajoituksen ja painehäviön päälle/pois-sovelluksissa, mutta ovat alttiita istuinvaurioille, jos niitä käytetään kuristukseen.

• Ruostumaton teräsMaapallon venttiilitErinomaiset tarkassa virtauksen säätelyssä ja toistuvassa käytössä, mutta tuovat huomattavasti suuremman virtausvastuksen (painehäviön).

• Valinnan peukalosääntö:Määritä Ball luotettavaa eristystä varten, Gate esteetöntä massavirtausta varten ja Globe tarkkaa kuristusta varten.

Tekninen ongelma: venttiilimekaniikan sovittaminen järjestelmän tuloksiin

Piilokustannukset vaivaavat väärin käytettyjä nesteenhallintajärjestelmiä. Insinöörejä kohtaavat usein ankarat käyttörangaistukset, kun he määrittävät komponentteja puhtaasti linjakoon tai budjetin perusteella. Klassisena vikaesimerkkinä toimii porttirakenteen käyttö kuristusoperaatioissa. Suurinopeuksiset nesteet puristuvat osittain avoimen kiilan läpi. Tämä turbulenttinen virtaus aiheuttaa voimakkaan langan vedon, joka lopulta syövyttää metallisen istukan. Kun yksikkö on kulunut, se menettää kykynsä tiivistää kokonaan. Samoin pehmeä-istuvan pallon asentaminen erittäin hiukkaspitoiseen ympäristöön takaa nopean epäonnistumisen. Hankaava materiaali repii polymeeritiivisteet irti käytön aikana.

Onnistunut hankinta vaatii tiukkaa toiminta-analyysiä. Ostajien on tasapainotettava ennakkokustannukset pitkän aikavälin luotettavuuteen. Keskeisiä suorituskykyindikaattoreita ovat huoltovälit, virtauskertoimen (Cv) vaatimukset ja tilarajoitukset. Pelkästään 316-luokan metalliseokseen päivittäminen ei estä virheellisen virtausdynamiikan aiheuttamaa mekaanista heikkenemistä. Sinun on arvioitava, kuinka sisäinen geometria on vuorovaikutuksessa tietyn nesteen kanssa tuhansien jaksojen aikana.

Tunnustetut toimialakehykset organisaatioilta, kuten ASME ja API, korostavat sovelluskohtaista valintaa. He suosittelevat tarkastelemaan jokaista putkistoa dynaamisena ympäristönä. Painepiikit, lämpötilan vaihtelut ja hiukkaskuormat sanelevat tarvittavan sisäisen mekaniikka. Tosimaailman kokemus osoittaa, että tämä lähestymistapa estää kalliit suunnittelemattomat seisokit.

Ydinratkaisuluokat ja toiminnalliset realiteetit

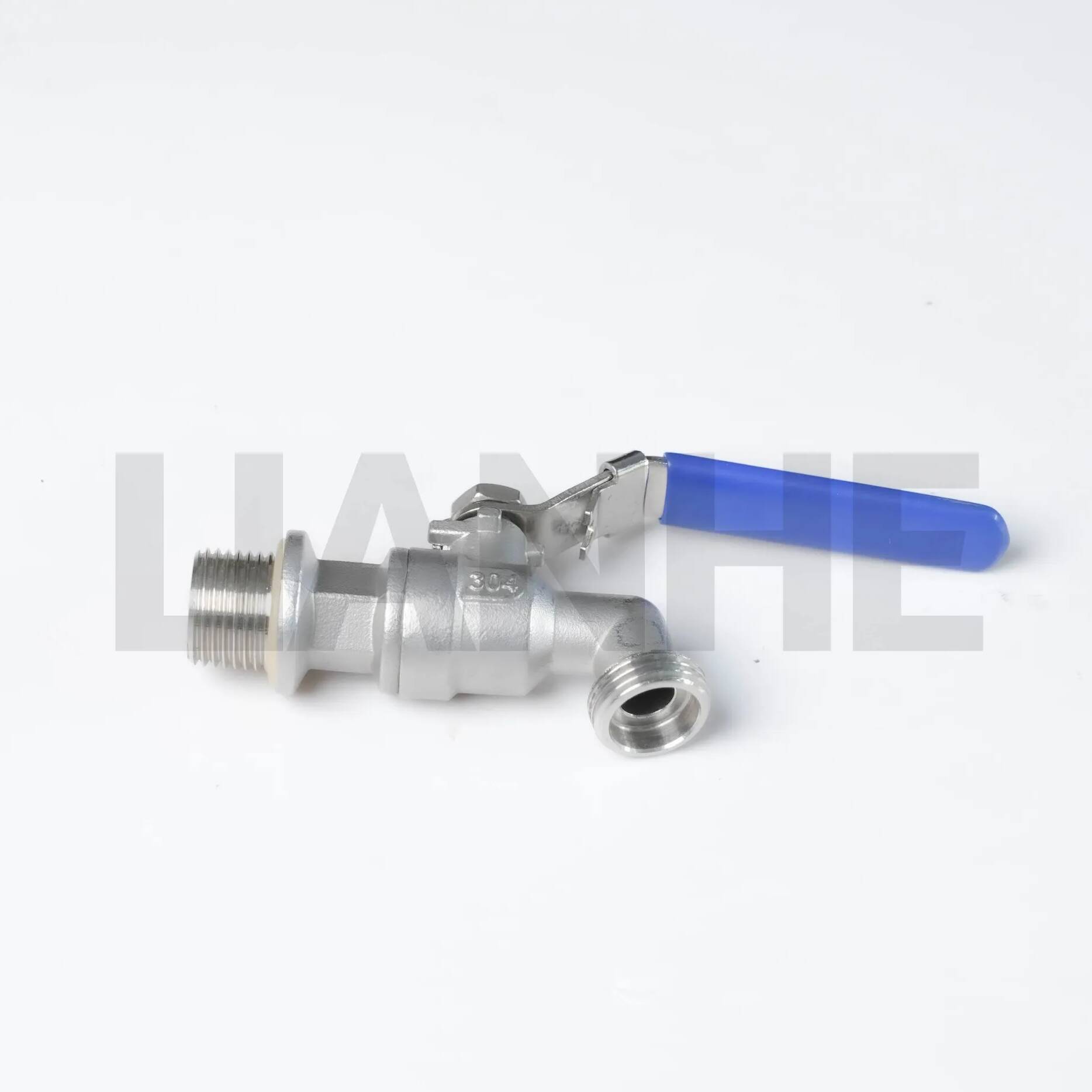

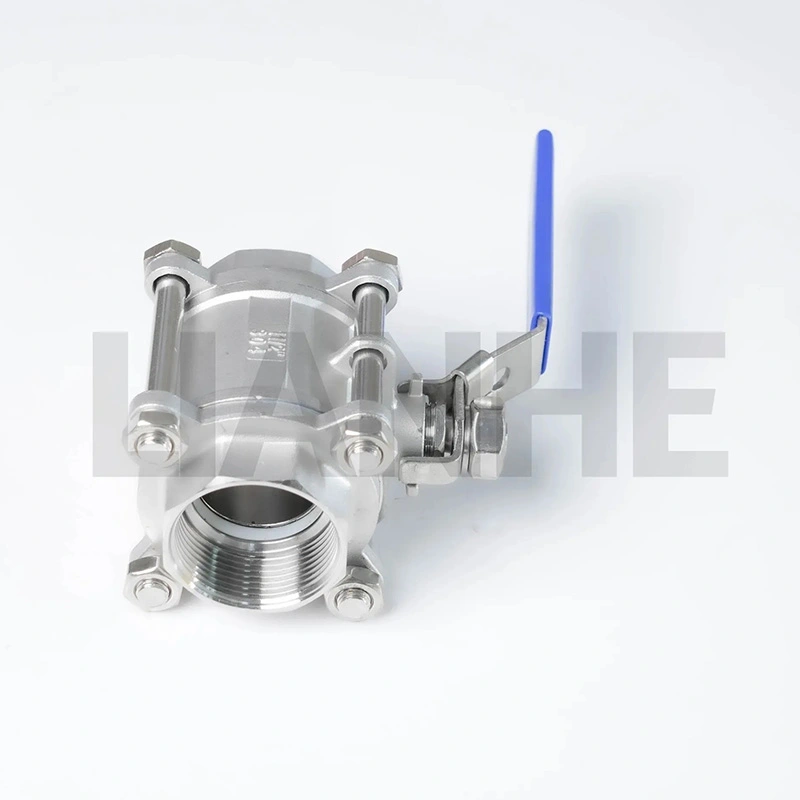

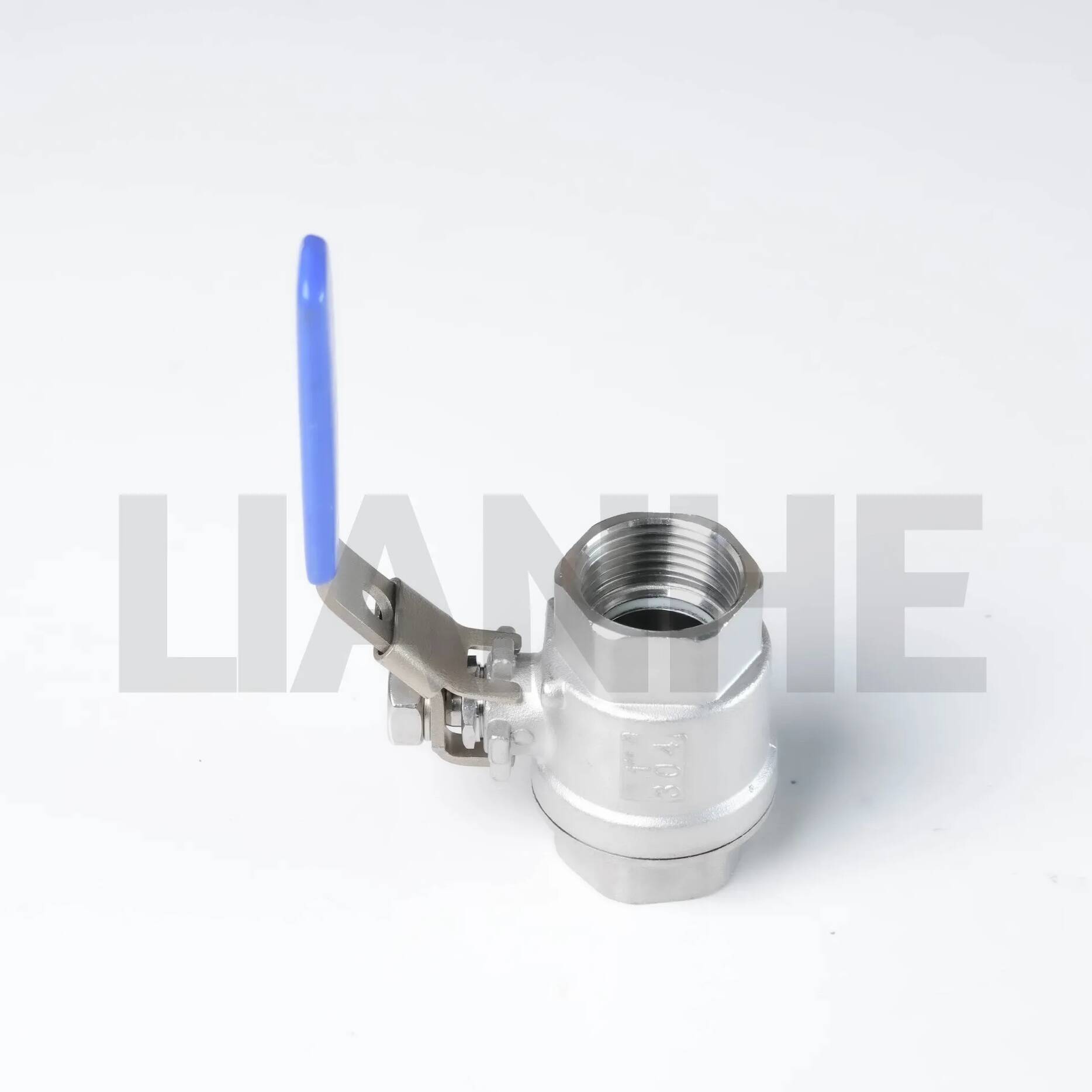

Ruostumattomasta teräksestä valmistettu palloventtiili (eristysstandardi)

TheRuostumattomasta teräksestä valmistettu palloventtiilikäyttää yksinkertaista neljänneskierroksen kiertotoimintoa. Ontto, rei'itetty pallo kääntyy venttiilirungon sisällä virtauksen säätelemiseksi. Kun reikä kohdistuu suoraan putkilinjaa pitkin, nesteet kulkevat sen läpi esteettä. 90 asteen käännös pysäyttää virtauksen kokonaan.

Tämä malli on erinomainen nollavuoto-sulkemisessa. Se tarjoaa uskomattoman nopean toiminnan. Insinöörit käyttävät niitä laajasti puhtaiden nesteiden ja kaasujen sovelluksissa, joissa luotettava eristys on kriittinen. Pehmeät istuimet, jotka on tyypillisesti valmistettu PTFE:stä tai teflonista, muodostavat tiiviin tiivistyksen kiillotettua palloa vasten. Tämä mekanismi luo kuplattiiviin eristyksen myös pitkien käyttämättömyysjaksojen jälkeen.

Erityisiä täytäntöönpanoriskejä on kuitenkin olemassa. Nopea sulkeminen luo massiivisen hydraulisen iskun suurinopeuksisissa nestelinjoissa. Tämä ilmiö, joka tunnetaan nimellä vesivasara, vahingoittaa putkitukia, rikkoo tiivisteet ja vaarantaa järjestelmän eheyden. Käyttäjien on koulutettava henkilökunta käyttämään manuaalisia vipuja hitaasti. Automaattiset asetukset edellyttävät toimilaitteita, jotka on konfiguroitu valvotuille sulkemisnopeuksille.

Ruostumattomasta teräksestä valmistettu sulkuventtiili (rajoittamaton virtausreitti)

Toimii monikierroksisella lineaarisella liikkeelläRuostumattomasta teräksestä valmistettu venttiililaskee kiinteän kiilan suoraan nestereitille. Kiilan nostaminen tyhjentää kanavan kokonaan. Tämä mekanismi luo poikkeuksellisen suoraviivaisen virtausprofiilin.

Määritämme tämän tyypin, kun putkistot vaativat minimaalisen painehäviön. Täysin esteetön reikä estää materiaalin kertymisen, mikä tekee siitä ihanteellisen lietteen, viskoosin väliaineen ja nesteen siirtoon. Koska sisäkanava vastaa putken halkaisijaa, se tukee putkilinjan tiivistystoimintoja tehokkaasti.

Näistä virtauseduista huolimatta operaattorit kohtaavat huomattavia haittoja. Monikierrosvarsi vaatii huomattavasti aikaa aktivoituakseen kokonaan. Ne ovat täysin sopimattomia virtauksen säätelyyn. Kiilan jättäminen osittain auki altistaa sen voimakkaalle nesteen nopeudelle. Tukematon kiila tärisee voimakkaasti ja tärisee istuinta vasten. Tämä tärinä aiheuttaa vakavaa mekaanista kulumista, pysyviä naarmuja ja taatun mahdollisen vuodon.

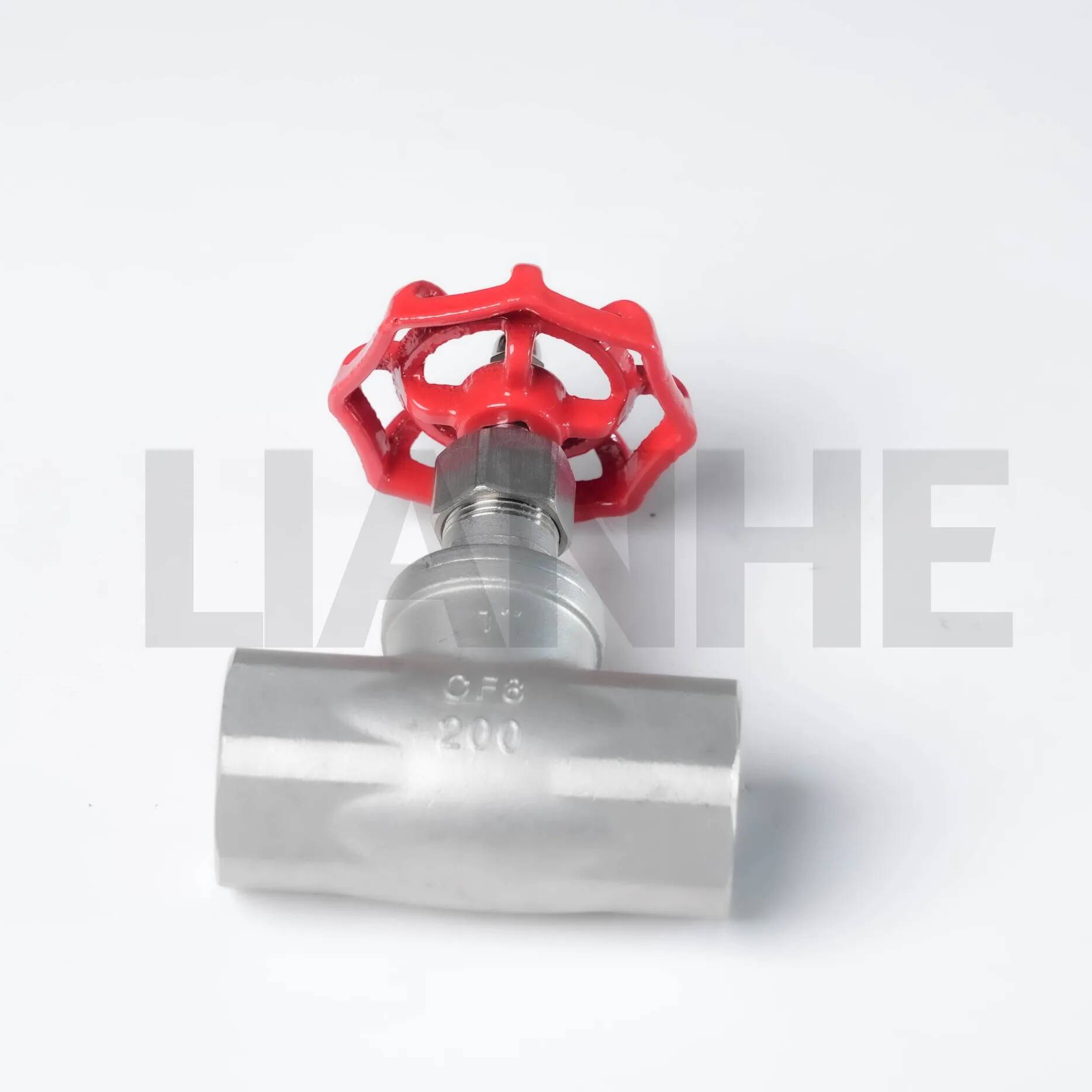

Ruostumattomasta teräksestä valmistettu maapalloventtiili (The Throttling Workhorse)

Insinöörit luottavatRuostumattomasta teräksestä valmistettu maapalloventtiilidynaamiseen nesteen hallintaan. Se käyttää monikierrosta lineaarista liikettä. Pyöristetty tulppa laskeutuu rungon keskellä olevaa yhdensuuntaista istukkarengasta vasten. Sisäinen geometria pakottaa nesteet kulkemaan erottuvaa Z-muotoista polkua.

Tämä suhteellinen suhde tulpan asennon ja virtausmäärän välillä mahdollistaa tarkan säädön. Se on edelleen ehdottoman paras valinta kuristussovelluksiin, toistuvaan käyttöön ja skenaarioihin, jotka vaativat korkean paineen pudotuksia. Vankka tulpan ja istukan rakenne kestää jatkuvaa nesteen törmäämistä paremmin kuin mikään muu vakiovaihtoehto.

Toiminnallinen kompromissi liittyy energiatehokkuuteen. Mutkainen sisäinen virtausreitti luo luonnostaan ​​korkean virtausvastuksen. Pumppujen on työskenneltävä kovemmin tämän kitkan voittamiseksi. Lisäksi monimutkainen valuprosessi ja korkeampi varren profiili vaativat suuremman fyysisen jalanjäljen. Ne painavat myös huomattavasti enemmän kuin vastaavat pallo- tai porttimallit.

Head-to-Head-arviointimatriisi: suorituskyky ja rajoitukset

Teknisten eritelmien suora vertailu korostaa kunkin mallin erillisiä ominaisuuksia. Ensisijaisina mittareina käytämme virtausvastusta, tiivistyksen eheyttä ja käyttönopeutta.

Venttiilin suorituskyvyn vertailutaulukko

Virtauskerroin (Cv) määrittää venttiilin läpi kulkevan veden määrän yhden psi:n painehäviöllä. Täysaukkoiset pallo- ja porttimallit tarjoavat poikkeuksellisen korkeat Cv-arvot. Niiden suorat polut minimoivat turbulenssia ja säästävät pumppausenergiaa. Toisaalta maapallon rakenne pakottaa nesteen vaihtamaan suuntaa kahdesti. Tämä rajoittaa virtausta voimakkaasti ja alentaa kokonais-Cv-arvoa.

Tiivisteen eheys vaihtelee istuimen materiaalin mukaan. Pallomalleissa käytetään taipuisia materiaaleja, kuten PTFE tai PEEK. Nämä polymeerit mukautuvat palloon ja takaavat kuplantiiviin sulkeutumisen. Ne kestävät standardilämpötilat täydellisesti. Portti- ja maapallomalleissa käytetään yleensä metalli-metalli-istuinta. Nämä jäykät istuimet kestävät äärimmäisiä lämpötiloja ja erittäin hankaavia aineita, vaikka ne voivat sallia vähäisen luokan IV vuodon ajan myötä.

Käyttönopeus vaikuttaa suoraan järjestelmän turvallisuuteen. Pallotyypin 90 asteen nopea käyttö tarjoaa välittömän hätäeristyksen. Insinöörien on otettava käyttöön ylijännitesuojaus äkillisten painepiippujen lieventämiseksi nopean sulkemisen aikana. Portti- ja maapallotyyppien monikäännöstoiminto luonnollisesti estää tämän riskin. Niiden asteittainen sulkeutuminen mahdollistaa nesteen nopeuden laskemisen turvallisesti.

Navigointi kunnossapidon, kulumisen ja elinkaaren aikana

Järjestelmän pitkäikäisyys riippuu suuresti ennakoivasta huollosta ja ennustettavien kulumismallien ymmärtämisestä. Jokainen malli asettaa ainutlaatuisia huollettavuushaasteita.

Maapalloventtiilit tarjoavat yleensä suoraviivaisen linjahuollon. Teknikot voivat avata konepellin päästäkseen käsiksi pistokkeeseen ja istuimeen suoraan ylhäältä. Ne voivat peittää istuinpinnat tai vaihtaa tulpan leikkaamatta runkoa irti putkistosta. Vakiopallotyypit esittävät toisenlaisen todellisuuden. Sinun on yleensä poistettava yksi- tai kaksiosaiset rungot kokonaan vaihtaaksesi sisäiset tiivisteet. Tämän ratkaisemiseksi tilat asentavat usein kolmiosaisia ​​runkoja. Nämä mahdollistavat keskiosan kääntymisen ulos nopeaa tiivisteen vaihtoa varten.

Kulumishaavoittuvuudet vaihtelevat olennaisesti mallien välillä. Yleisiä vikatiloja ovat:

• Pisteet kiiloilla:Porttityypit kärsivät syvästä metallista naarmuuntumista, jos ne pakotetaan sulkeutumaan nopeita virtauksia tai loukkuun jäänyttä roskaa vastaan.

• Pakkauksen hajoaminen:Portti- ja maapallomalleissa monikäännetyt varret kokevat jatkuvaa kitkaa. Tämä kitka heikentää lopulta grafiitti- tai PTFE-varren tiivistettä, mikä johtaa hajapäästöihin.

• Pehmeän istuimen ekstruusio:Korkeat lämpötilat tai liiallinen paine voivat muuttaa palloyksiköiden sisällä olevia polymeeritiivisteitä, jolloin ne vuotavat pysyvästi.

Meidän on analysoitava alkukustannukset suhteessa elinkaaren ROI:hin. Halkaisijaltaan suuret palloyksiköt maksavat huomattavasti enemmän etukäteen kuin vastaavat porttiyksiköt. Niiden ylivoimainen pitkä käyttöikä puhtaissa eristyssovelluksissa kompensoi kuitenkin nopeasti alkuinvestoinnin. Vähemmän tiivistevikoja ja nollavuotokykyä vähentävät pitkäaikaista huoltotyötä. Sitä vastoin halvan porttirakenteen käyttäminen virtauksen säätelyyn takaa toistuvan ja kalliin vaihdon.

Päätöskehys: valintasi esittely

Hankintaprosessissa navigointi vaatii loogista, vaiheittaista lähestymistapaa. Käytä seuraavaa kehystä rajataksesi vaihtoehtoja empiiristen järjestelmätietojen perusteella.

1. Tunnista ensisijainen toiminto.Selvitä, vaatiiko toiminnallinen tavoite eristämistä vai sääntelyä. Valitse pallo- tai porttimallit tiukkoja on/off-tehtäviä varten. Valitse maapallomalleja, kun sinun on säädettävä virtausnopeuksia dynaamisesti.

2. Analysoi mediaa ja ympäristöä.Dokumentoi nesteen ominaisuudet. Arvioi hiukkaspitoisuus, viskositeetti ja kemiallinen aggressiivisuus. Yhdistä nämä ominaisuudet istuinmateriaaleihin. Tarkista tarvittavat lämpötila- ja paineluokitukset ASME Class 150, 300 tai korkeampien vaatimusten mukaisesti.

3. Arvioi tilan ja käyttörajoitukset.Mittaa asennuksen fyysinen jalanjälki. Maapallon rungot vaativat enemmän pystysuoraa välystä pidennetyille varrelleen. Selvitä, tarvitsetko pneumaattista vai sähköistä toimintaa. Pallotyypit automatisoituvat helposti ja kustannustehokkaasti alhaisen vääntömomentin ja neljänneskierrosvaatimusten ansiosta.

Välittömään seuraavaan vaiheeseen kuuluu virallinen vahvistus. Tutustu aina putkisto- ja instrumentointikaavioihin (P&ID) ennen ostotilauksen viimeistelyä. API 608-, API 600- tai AWWA-standardien vaatimustenmukaisuusvaatimusten tarkistaminen varmistaa optimaalisen turvallisuuden. Kun kohdataan rajaparametreja, nesteenhallintaasiantuntijan palkkaaminen estää kalliit määrittelyvirheet.

Johtopäätös

Mikään yksittäinen venttiilirakenne ei ratkaise kaikkia teknisiä haasteita. Järjestelmämekaniikka vaatii erityisiä geometrioita selviytyäkseen erilaisista käyttövaatimuksista. Maapallon rakenne on vertaansa vailla tarkan virtauksen ohjauksen ja kestävyyden vuoksi kuristusolosuhteissa. Portin rakenne tarjoaa luotettavan, esteettömän bulkkivirtauksen lietteille ja matalan paineen pudotusvaatimuksille. Pallorakenne tarjoaa nopeimman ja luotettavimman saatavilla olevan vuotottoman sulkemisen.

Ostajien on asetettava järjestelmäparametrit etusijalle etukäteisyksikkökustannusten sijaan. Pelkästään ostohintaan keskittyminen johtaa väistämättä nopeaan kulumiseen ja kalliisiin loppupään häiriöihin. Kohdista materiaalityyppi, paineluokitus ja käyttötarpeesi oikean sisäisen mekanismin kanssa.

Ryhdy toimiin jo tänään turvataksesi putkistoinfrastruktuurisi. Selaa kattavia tuoteluetteloita tyypin mukaan, lataa tekniset CV-kokotaulukot tai ota yhteyttä suoraan suunnittelumyyntitiimeihin sovelluskohtaista konsultointia varten.

FAQ

K: Voinko käyttää ruostumattomasta teräksestä valmistettua palloventtiiliä kuristukseen?

V: Vakiopallomallit eivät saa koskaan käsitellä kuristustehtäviä. Osittain avoin asento altistaa pehmeät PTFE-istuimet suoraan nopealle virtaukselle. Tämä altistuminen syövyttää polymeeriä nopeasti aiheuttaen pysyviä vuotoja. Erikoistuneissa V-porttipallomalleissa on kuitenkin vahvistetut, muotoillut aukot, jotka on suunniteltu erityisesti tarkkaa virtauksen säätöä varten.

K: Miksi palloventtiili on kalliimpi kuin luistiventtiili?

V: Maapallotyypit vaativat monimutkaisia, monimutkaisia ​​sisäisiä valukappaleita luodakseen Z-muotoisen virtausreitin. Valmistajien on myös käytettävä raskaampia, paksumpia runkomateriaaleja. Tämä lisätty massa on välttämätön kestämään voimakkaita painehäviöitä, tärinää ja turbulenttisia voimia, jotka liittyvät luonnostaan ​​virtauksen säätelyyn ja kuristustehtäviin.

K: Mikä venttiilityyppi on herkin vesivasaralle?

V: Nopeasti sulkeutuvat neljänneskierrospallot aiheuttavat suurimman riskin vesivasaralle. Vivun painaminen kiinni pysäyttää välittömästi nesteen liikkeen ja lähettää tuhoavan iskuaallon taaksepäin putkiston läpi. Portti- ja maapallomallien hidas, monikierrostoiminta vähentää luonnollisesti näitä ylipaineita vähentämällä asteittain nesteen nopeutta.

K: Ovatko 316 ruostumattomasta teräksestä valmistetut venttiilit parempia kuin 304?

V: Luokka 316 on yleensä parempi, koska se sisältää lisättyä molybdeeniä. Tämä erityinen seosaine lisää dramaattisesti piste- ja rakokorroosionkestävyyttä. Insinöörit määrittävät voimakkaasti 316:n yli 304:n korkeakloridiympäristöihin, merisovelluksiin ja aggressiivisiin kemiallisiin prosessointilinjoihin maksimaalisen käyttöiän varmistamiseksi.
