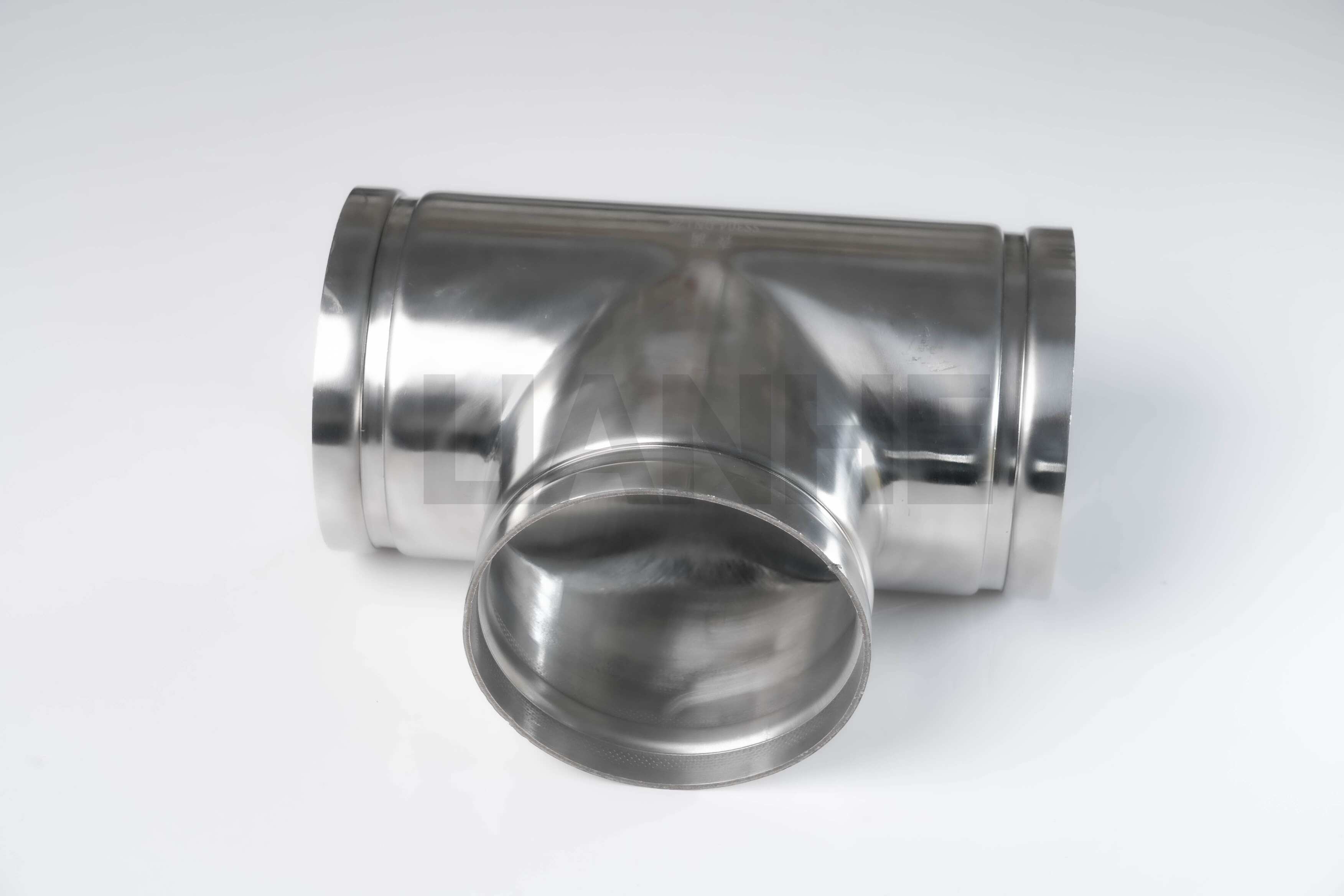

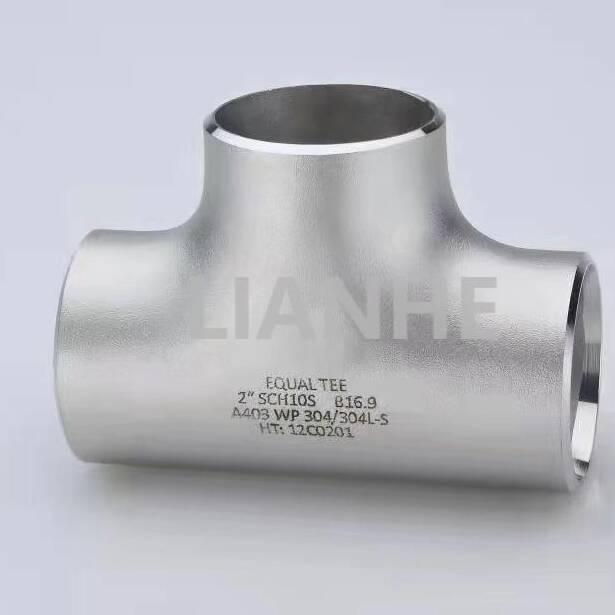

Kestävä ruostumattomasta teräksestä valmistettu BW Equal Tee teollisuusputkiin

Yleiskatsaus

Heavy-Duty Stainless Steel BW (Butt-Weld) Equal Tee on vankka putkiliitos, joka on suunniteltu luomaan kolmisuuntaisia ​​liitoksia korkeapaineisiin, korkean lämpötilan teollisuusputkiin. Saumattomasta ruostumattomasta 304- tai 316-teräksestä valmistetun samankokoisen t-paidan päissä on päittäin hitsatut päät ja tasaiset haarakoot, mikä varmistaa tasapainoisen virtauksen jakautumisen ja rakenteellisen eheyden vaativissa sovelluksissa.

Ominaisuudet

Yhdenmukainen virtaussuunnittelu:

Samat haaran halkaisijat (esim. 4" x 4" x 4") varmistavat symmetrisen virtauksen jaon vähentäen turbulenssia 25 % verrattuna vähentäviin teesiin, mikä on ihanteellinen monilinjaisille järjestelmille, jotka vaativat tasapainoista painetta.

Sileä sisäpinta (Ra ≤1,6μm) ja 90° haarakulma edistävät laminaarista virtausta minimoiden painehäviön korkean virtauksen ympäristöissä.

Ensiluokkainen saumaton rakenne:

Puristettu yhdestä ruostumattoman ASTM A312 -teräksen (304/316) aihiosta, jonka vetolujuus on vähintään 515 MPa ja myötöraja 250 MPa.

Arvioitu jopa 2500 PSI:n (316 ruostumaton teräs, taulukko 80) käyttöpaineisiin ja -46°C - 815°C lämpötiloihin, soveltuu höyry-, öljy- ja kaasusovelluksiin.

Tarkkuushitsauksen vaatimustenmukaisuus:

Puskuhitsauspäät 37,5° viisteellä täyttävät ANSI B16.9- ja ASME B31.1 -standardit, mikä mahdollistaa täysläpivientien hitsauksen aikataulun 40/80 putkille teho- ja prosessiputkissa.

Saatavana koossa 1" - 36" NPS, mukautetuilla seinämäpaksuuksilla ydinsovelluksiin (ASME BPVC Section III).

Korroosionkestävyys:

316 ruostumattomasta teräksestä valmistettu variantti molybdeeniseoksella kestää pistesyöpymistä kloridipitoisissa väliaineissa, kun taas 304 soveltuu syövyttämättömiin ympäristöihin, kuten paineilmajärjestelmiin.

Sovellus

Ihanteellinen tasapainoiseen virtauksen jakautumiseen teollisuusputkissa:

Öljyn ja kaasun käsittely: Kolmisuuntaisten liitäntöjen luominen erotinjärjestelmiin ja lämmönvaihdinverkkoihin, NACE MR0175:n mukainen hapankaasupalvelulle.

Sähköntuotanto: Höyryn jakaminen jakoputkista turbiineihin ja apulaitteisiin lämpölaitoksissa, 304 ruostumaton teräs kestää hapettumista 550 °C:ssa.

Kemiallinen käsittely: Virtauksen jakaminen reaktorin syöttölinjoissa ja sekoitusjärjestelmissä, 316 ruostumatonta terästä, jotka täyttävät lääkevalmistuksen cGMP-standardit.

Vedenkäsittely: Veden jakaminen pääverkosta useisiin suodatinyksiköihin kunnallisissa laitoksissa, kestää kloorattua vettä ja korkeapainepiikkejä.

FAQ

K: Voidaanko yhtäläisiä teestöjä käyttää virtauksen vähentämiseen?

V:Ei, samat T-pisteet ovat tasapainoista virtausta varten; käytä supistavaa teetä, kun haaran halkaisija eroaa päälinjasta.

K: Mikä on suositeltu tukiväli halkaisijaltaan suurille T-paille?

V:Asenna tuet 1,5-kertaisen putken halkaisijan sisälle tiitasta minimoidaksesi haaraliitosten rasituksen, erityisesti vaakasuorissa ajoissa.

K: Kuinka estää hitsin rappeutuminen 304 ruostumattomasta teräksestä valmistetuissa teesissä?

V:Käytä 304L (vähähiilinen) hitsattuihin sovelluksiin välttääksesi rakeiden välistä korroosiota tai käytä hitsauksen jälkeistä lämpökäsittelyä paksuille osille.

K: Onko saatavilla palonkestäviä pinnoitteita??

V:Kyllä, paisuvia pinnoitteita (ASTM E119 -yhteensopiva) voidaan käyttää, mikä takaa 2 tunnin palonkestävyyden kriittisille putkijohdoille.
