Korkeapaineinen ruostumattomasta teräksestä valmistettu BW Cross teollisuusputkistoon

Yleiskatsaus

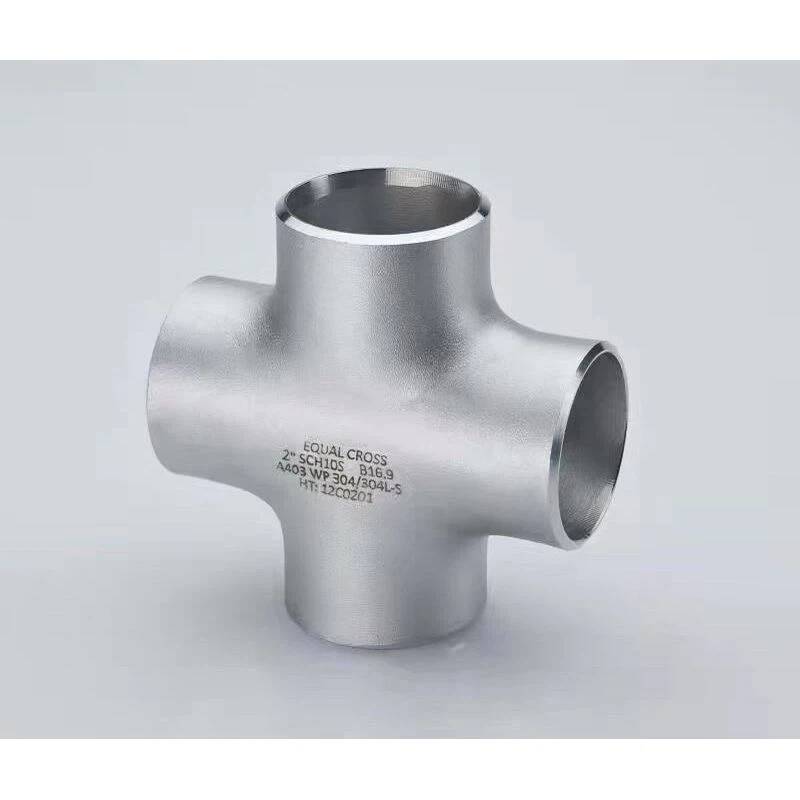

High-Pressure Stainless Steel BW (Butt-Weld) Cross on vankka putkiliitos, joka on suunniteltu luomaan nelisuuntaisia ​​liitoksia korkeapaineisiin, korkean lämpötilan teollisuusputkiin. Saumattomasta ruostumattomasta teräksestä 304 tai 316 rakennetussa ristissä on päittäishitsauspäät (ANSI B16.25 -yhteensopiva) ja vahvistettu rakenne, mikä varmistaa rakenteen eheyden ja vuotamattoman suorituskyvyn kriittisissä sovelluksissa.

Ominaisuudet

Raskaaseen käyttöön:

Saumaton ruostumattomasta teräksestä valmistettu runko (304/316), jossa on samat tai pienemmät haarakoot, mitoitettu kestämään jopa 2500 PSI:n käyttöpaineet (80, 316 ruostumaton teräs) ja lämpötiloja -46°C - 815°C.

Vahvistettu keskiosa (1,5x seinämän paksuus) kestää monisuuntaisia ​​painekuormia, mikä vähentää jännityskeskittymiä haaraliitoksissa.

Tarkkuushitsauspäät:

Puskuhitsauspäät viistetyillä reunoilla (37,5° ±1°) täysläpihitsauksille, jotka ovat ASME B16.9 -standardin mukaisia ​​ja sopivat sekä automaattisiin että manuaalisiin hitsausprosesseihin.

Saatavana samankokoisena poikki (kaikki haarat samankokoisia) ja supistavina poikki (haarakoot eroavat yhden nimelliskoon verran), mikä tarjoaa monipuolisuutta putkilinjan suunnitteluun.

Virtauksen ja stressin optimointi:

Tasaiset sisäiset siirtymät (säde ≥ 1,0 x putken seinämän paksuus) minimoivat turbulenssia ja painehäviötä hydromuovatun sisäpinnan (Ra ≤ 1,6 μm) ansiosta laminaarista virtausta varten monihaaraisissa järjestelmissä.

Ruostumattomasta teräksestä valmistettu 316-versio, jossa on molybdeenia, kestää kolhuja kloridipitoisissa väliaineissa, ihanteellinen meriveden ja suolaveden jakelujärjestelmiin.

Laadunvarmistus:

100 %:n radiografinen testaus (RT) hitsauksille kriittisissä sovelluksissa, mittojen tarkistukset 3D-skannauksella varmistamaan kohdistustarkkuuden (±0,5 mm 12" NPS:lle).

Yhteensopiva ISO 9001:2015:n ja asiakaskohtaisten eritelmien kanssa (esim. Shell MESC SPE 77/300 öljy- ja kaasuprojekteille).

Sovellus

Ihanteellinen monimutkaisiin teollisuusputkiverkkoihin:

Öljyn ja kaasun jalostamot: Monihaaraiset liitännät prosessiyksiköissä, soihdutusjärjestelmissä ja lämmönvaihdinverkostoissa, 316 ruostumaton teräs, joka täyttää NACE MR0175 hapan palvelua varten.

Sähköntuotanto: Nelisuuntaiset liitännät höyryn kokoojajärjestelmissä ja lauhteen paluulinjoissa, jotka kestävät syklisiä lämpökuormia yhdistetyissä laitoksissa.

Kemiallinen käsittely: Raaka-aineiden jakaminen panosreaktoreihin ja tislauskolonneihin, joissa on yhtäläinen ristirakenne mahdollistaen tasapainoisen virtauksen jakautumisen.

Vedenkäsittely: Useita ulostuloliitäntöjä suodatinaluksilla ja käänteisosmoosilaitoksissa, mikä vähentää ristikkäisvaihtoehtoja koon muutoksissa kompakteissa asetteluissa.

FAQ

K: Mikä on suurin sallittu paine pienennysristille?

V:Paineluokitus määräytyy pienimmän haarakoon mukaan; katso teknisistä tiedoista erityisiä koko-paineyhdistelmiä.

K: Voidaanko ristiä käyttää seismisillä alueilla?

V:Kyllä, mutta lisää poikittaisliitoksiin lisäjäykistykset sivuttaisvoimien vaimentamiseksi, koska monihaaraiset liittimet ovat alttiimpia tärinän väsymiselle.

K: Kuinka tarkistaa hitsausvirheet ristissä?

V:Käytä ultraäänitestausta (UT) tai magneettista hiukkasten tarkastusta (MPI) pinnan/pinnan vaurioiden havaitsemiseen, erityisesti haara-pääliitännöissä.

K: Onko herkille sovelluksille saatavilla ei-magneettisia versioita?

V:Kyllä, 316L ruostumaton teräs tarjoaa alhaisen magneettisen läpäisevyyden, sopii käytettäväksi lähellä magneettierottimia ja MRI-laitteita.
