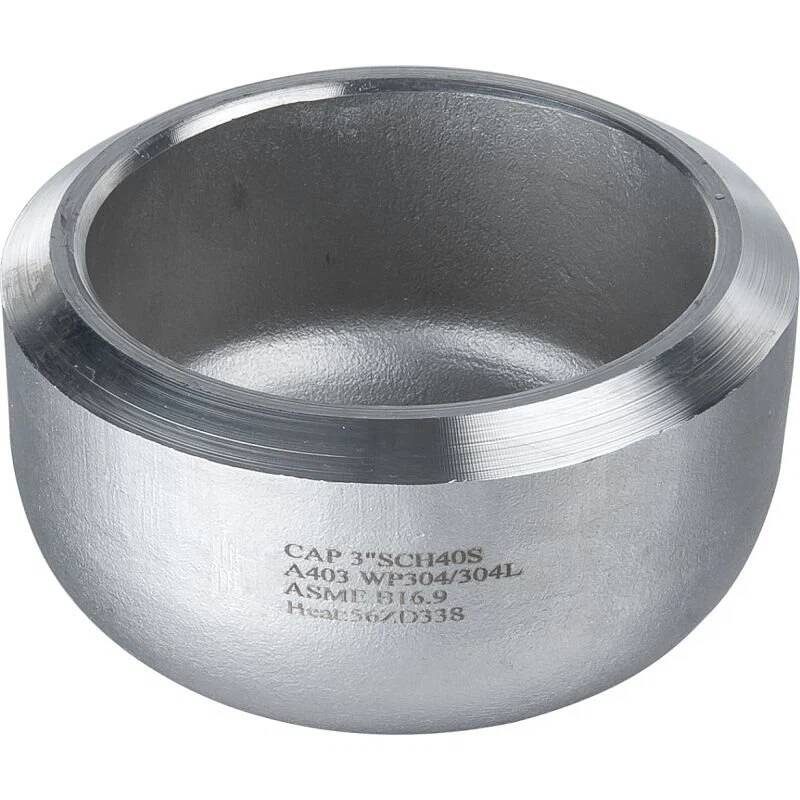

Korroosionkestävä ruostumattomasta teräksestä valmistettu BW-korkki putken päiden tiivistämiseen

Yleiskatsaus

Korroosionkestävä ruostumattomasta teräksestä valmistettu BW (Butt-Weld) -suojus on kestävä putkiliitin, joka on suunniteltu tiivistämään pysyvästi päittäishitsien putkien päät ankarissa, syövyttävissä ympäristöissä. Tämä korkki on valmistettu ruostumattomasta teräksestä 304 tai 316, ja siinä on saumaton muotoilu ja päittäishitsauspäät (ANSI B16.25 -yhteensopiva), mikä varmistaa vuodonkestävän suorituskyvyn ja rakenteellisen eheyden korkeapainejärjestelmissä.

Ominaisuudet

Ensiluokkainen materiaali ja muotoilu:

Saumaton ruostumaton teräs (304/316), jossa on kaareva muoto (elliptinen tai kuoppainen) jakaa paineen tasaisesti, mitoitettu jopa 3000 PSI:n käyttöpaineille (316 ruostumaton teräs, aikataulu 160).

Puskuhitsauspäät viistetyillä reunoilla (37,5°) täysläpivientihitsauksille, jotka ovat ASME B16.9 -standardin mukaisia ​​ja soveltuvat kriittiseen putkilinjan päättämiseen.

Ympäristön kestävyys:

316 ruostumattomasta teräksestä valmistettu variantti, jossa on 3,5 % molybdeeniä, kestää pistesyöpymistä merivedessä, klorideissa ja sulfideissa, ja passivoitunut pinta pidentää käyttöikää 50 % meriympäristöissä.

Lämpötila-alue: -250°C - 800°C, sopii kryogeenisiin LNG-terminaaleihin ja korkean lämpötilan uunin poistolinjoihin.

Asennus ja vaatimustenmukaisuus:

Saatavana koot 1" - 48" NPS, seinämän paksuudet vastaavat putkilinjan aikatauluja (40/80/160), mikä varmistaa yhteensopivuuden ASME B31.3 -prosessiputkistokoodien kanssa.

Valinnainen lämpökäsittely (jännityksenpoisto) paksuseinäisille korkille poistamaan hitsauksen aiheuttamat rasitukset korkeissa lämpötiloissa.

Laadunvalvonta:

100 % hydrostaattinen testaus (1,5x MAWP) ja mittatarkastus materiaalisertifikaateilla (MTC) jäljitettävyyden takaamiseksi säännellyillä aloilla.

Sovellus

Täydellinen pysyvään putken päiden tiivistämiseen äärimmäisissä ympäristöissä:

Oil & Gas Offshore: Hylättyjen kaivonpäiden ja merenalaisten putkilinjojen päätepisteiden tiivistäminen 316 ruostumattomalla teräksellä, joka täyttää NACE MR0175 -standardin hapankaasuympäristöissä.

Kemialliset tehtaat: Syövyttävien nestelinjojen päättäminen varastosäiliöissä ja reaktioastioissa, OSHA:n vaarallisten aineiden eristämistä koskevien standardien mukainen.

Sähköntuotanto: Höyryputkien päätepisteiden tiivistäminen turbiinien ohitusjärjestelmissä, 304 ruostumaton teräs kestää hapettumista 550 °C:ssa yli 10 vuotta.

Meritekniikka: Rungon läpivientien ja painolastitankin ulostulojen tiivistys, 316 ruostumaton teräs kestää jatkuvan upotuksen suolaveteen.

FAQ

K: Mitä eroa on korkin ja sokkolaipan välillä?

V:Korkki hitsataan suoraan putken päähän, kun taas umpilaippa on pultattu ja uudelleenkäytettävä. Kannet ovat pysyviä, laipat irrotettavat.

K: Voidaanko korkkia käyttää väliaikaiseen putkilinjan sulkemiseen?

V:Kyllä, mutta jatkuvaa hitsausta suositellaan pitkäaikaiseen käyttöön; tilapäistä sulkemista varten harkitse umpilaippaa tai hitsausaukkoa irrotettavalla tulpalla.

K: Kuinka varmistaa paksuseinäisten korkkien oikea hitsausläpäisy?

V:Käytä GTAW:ta (TIG) monivaihehitsauksen kanssa varmistaaksesi, että jokaisella hitsauksella saavutetaan 100 %:n tunkeutuminen radiografisella testauksella (RT).

K: Onko syttyvissä ympäristöissä oleville korkille paloturvallisia malleja??

V:Kyllä, korkit voidaan suunnitella paloturvallisista materiaaleista (esim. laippojen grafiittitiivisteet), vaikka itse kannet ovat kiinteitä eivätkä vaadi tiivisteitä.
