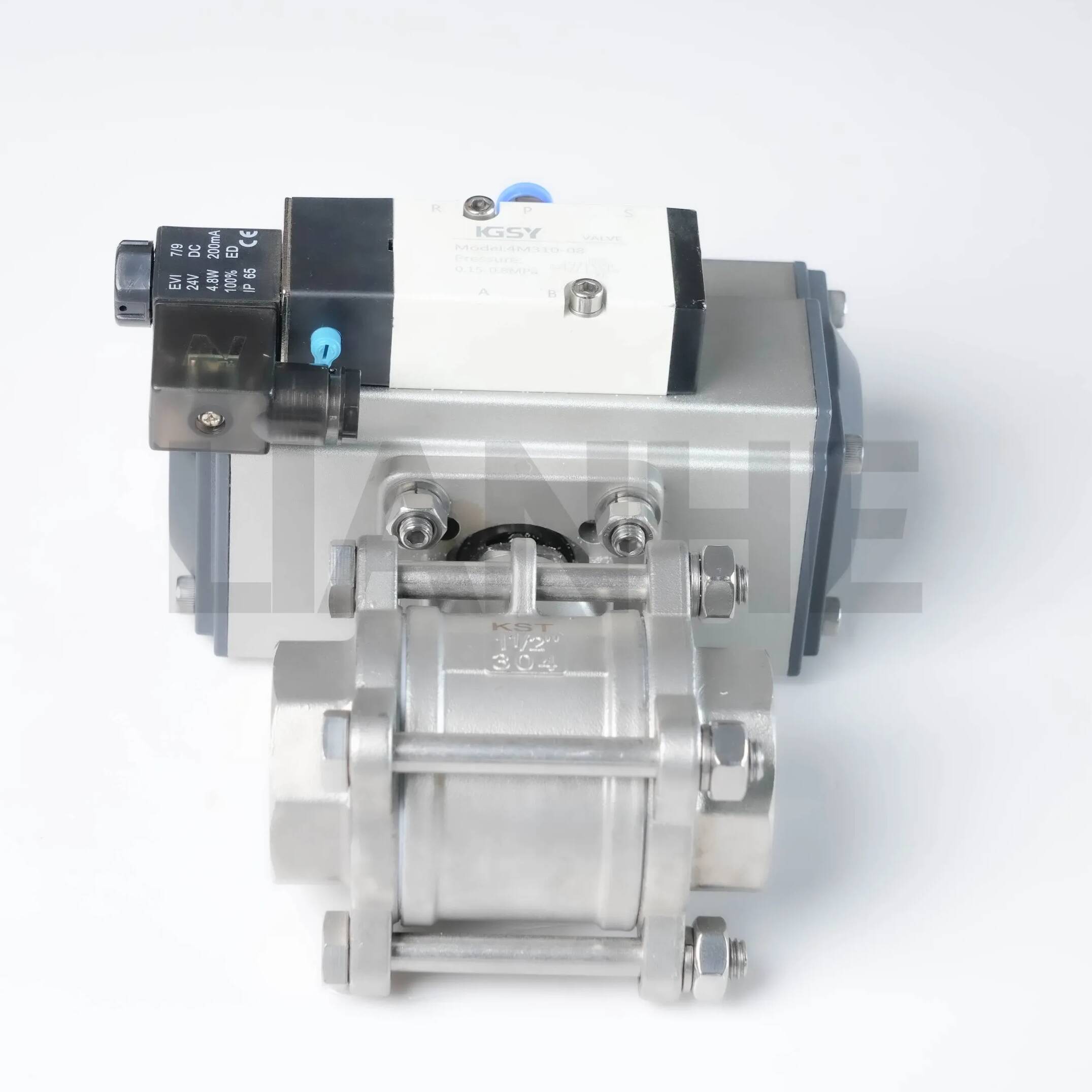

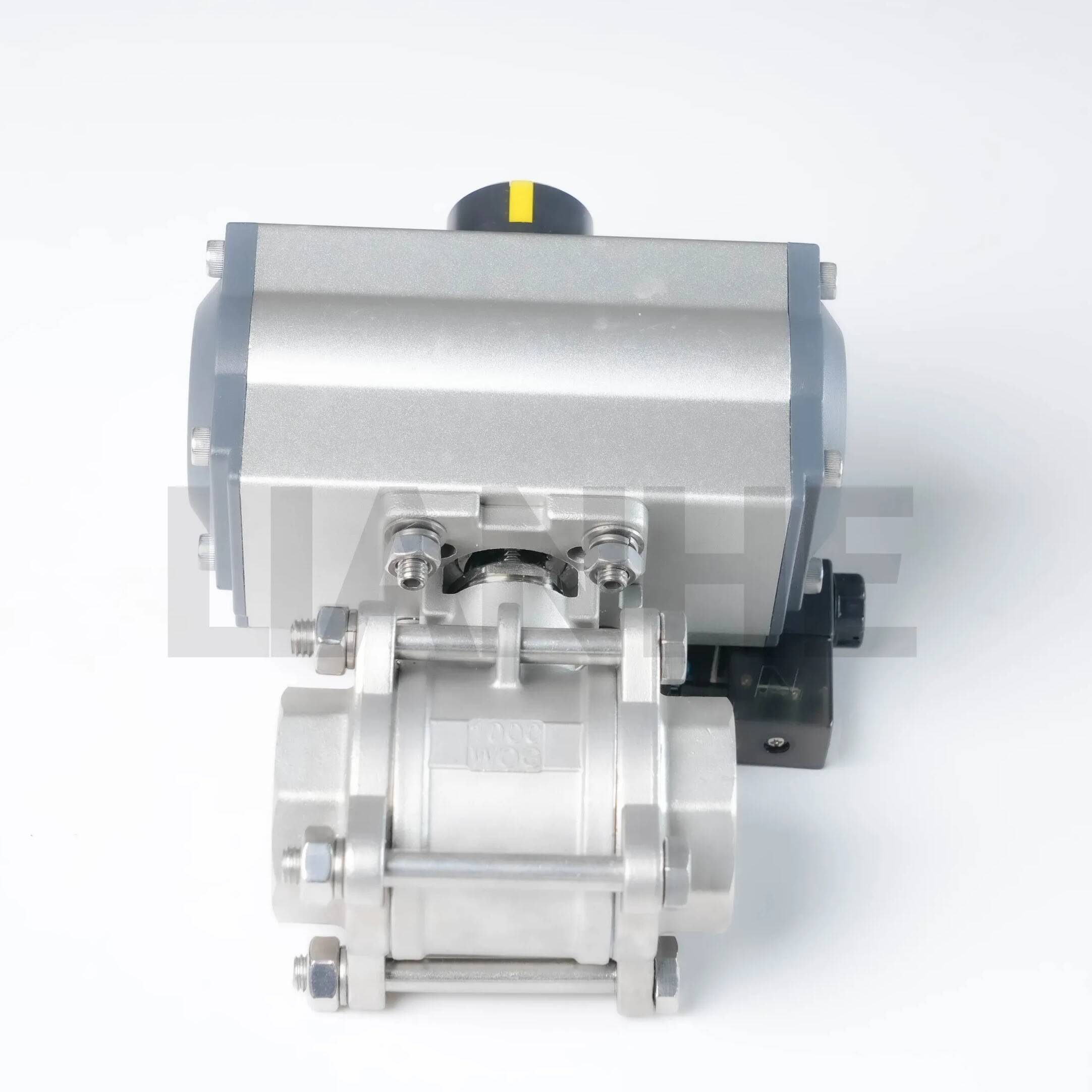

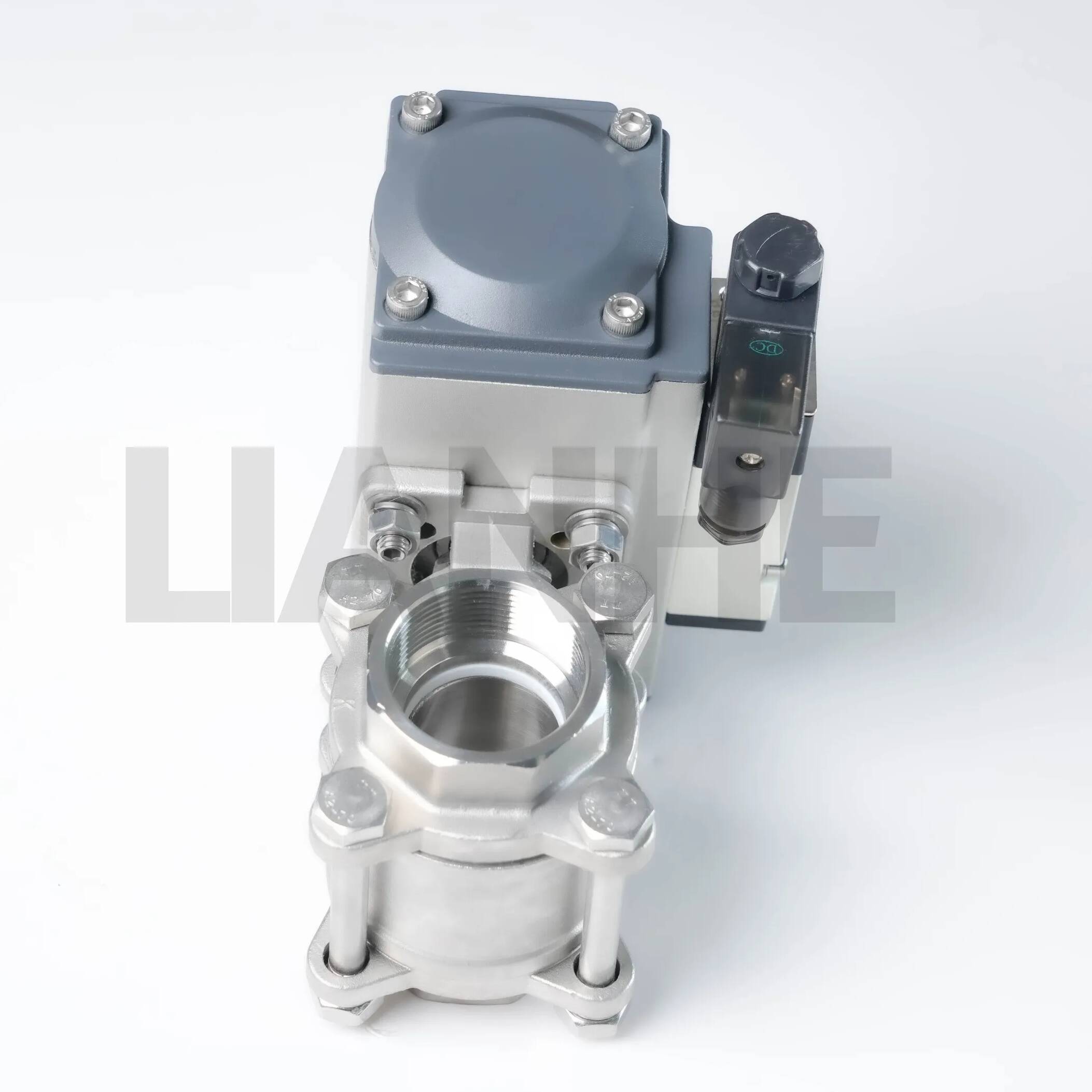

Pneumaattisesti toimiva 3-osainen kierrepalloventtiili teollisuusautomaatioon

Yleiskatsaus

Pneumaattisesti toimiva 3-osainen kierrepalloventtiili on erittäin luotettava virtauksensäätöratkaisu, joka on suunniteltu nopeaan ja tehokkaaseen toimintaan teollisuusautomaatiojärjestelmissä. Tämä venttiili on valmistettu ruostumattomasta 316-teräksestä, ja siinä on NPT-kierteet (ANSI B1.20.1) ja pneumaattinen toimilaite, joka tarjoaa nopean 90° neljänneskierroksen liikkeen päälle/pois-ohjaukseen ankarissa, syövyttävissä ympäristöissä.

Ominaisuudet

Pneumaattisen toiminnan edut:

Kaksitoiminen tai jousipalautteinen pneumaattinen toimilaite (5-8 baarin ilmanpaine), joka tarjoaa vikaturvallisen toiminnan (jousipalautteinen sulkeutuu/avautuu ilmahäviössä) ja sykliajat ≤3 sekuntia 2" venttiileille.

ISO 5211 -asennusalusta varmistaa yhteensopivuuden maailmanlaajuisten toimilaitemerkkien (esim. Festo, SMC) kanssa ja valinnaisilla asennoittimilla suhteellista virtausta varten.

Korroosionkestävä muotoilu:

316 ruostumattomasta teräksestä valmistettu runko (ASTM A316), jossa on 3,5 % molybdeenia, kestää kloridipisteitä meri- ja kemiallisissa ympäristöissä, passivoidun pinnan ansiosta käyttöikää pidennetään 30 %.

PTFE-istuin suulakepuristusrenkaalla tarjoaa kuplatuman sulkemisen (API 598) lämpötiloissa -40 °C - 260 °C (RPTFE-istuin).

Tarkkuuskierreliitännät:

NPT-uros-/naaraskierteet varmaa putken kiinnitystä varten, yhteensopiva aikataulun 80 putkien ja raskaiden liitosten kanssa, vääntömomentti 80 N·m 2" venttiileille kestämään toimilaitteen voimia.

Vahvistettu rungon paksuus kierteiden liitoksissa (1,3x standardi) estää muodonmuutoksen korkeakierroksisessa pneumaattisessa käytössä.

Turvallisuus ja vaatimustenmukaisuus:

Antistaattinen laite (jousikuormitettu) varmistaa sähkön jatkuvuuden kaasusovelluksissa vähentäen staattisen sähkön purkautumisriskiä syttyvissä ympäristöissä.

Yhteensopiva NACE MR0175:n kanssa hapankaasuhuoltoa varten ja ATEX/IECEx:n kanssa käytettäväksi räjähdysvaarallisissa tiloissa (vyöhyke 1/21), valinnaisilla liekinsammutussarjoilla.

Sovellus

Ihanteellinen nopeaan ja luotettavaan teollisuusautomaatioon:

Öljy ja kaasu ylävirtaan: Nopea sulkeminen kaivonpään ohjausjärjestelmissä ja kemikaalien ruiskutuslinjoissa, 316 ruostumaton teräs kestää H2S-korroosiota hapankaasukentissä.

Ruoka ja juoma: Hygieeninen virtauksen säätö pastörointilinjoissa ja CIP (Clean-in-Place) -järjestelmissä, jotka täyttävät 3 A:n terveysstandardit suoralle elintarvikekosketukselle.

Sähköntuotanto: Höyryloukkujen ja lauhdelinjojen pneumaattinen ohjaus kombilaitoksissa, nopealla toiminnalla, joka vähentää painepiikkejä turbiinijärjestelmissä.

Ilmailun maatuki: Polttoaineen ja hydraulinesteen ohjaus lentokoneiden huoltotiloissa, pneumaattinen käyttö varmistaa virheettömän suorituskyvyn korkeissa ympäristöissä.

FAQ

K: Mitä ilmanpainetta toimilaitteelle tarvitaan?

V:Vakiokäyttö 6 baarilla; vähintään 5 bar, maksimi 10 bar. Käytä paineensäädintä tasaisen suorituskyvyn ylläpitämiseksi.

K: Voidaanko venttiiliä käyttää tyhjiöjärjestelmissä?

V:Kyllä, PTFE-istuin tarjoaa luotettavan tiivistyksen 29" Hg:n tyhjiöön asti, vaikka metalli-metalli-istuimia suositellaan äärimmäisiin tyhjiöolosuhteisiin.

K: Kuinka estää toimilaitteen korroosio rannikkoympäristöissä?

V:Valitse toimilaite, jossa on epoksimaalattu alumiinirunko tai ruostumattomat teräsosat, ja asenna koalesoiva ilmansuodatin kosteuden ja suolahiukkasten poistamiseksi.

K: Mikä on toimilaitteen suositeltu ilmansuodattimen koko?

V:Käytä 5 μm:n suodatinta suojaamaan toimilaitetta hiukkaskontaminaatiolta, mikä varmistaa sujuvan toiminnan ja pidentäneen käyttöiän.
