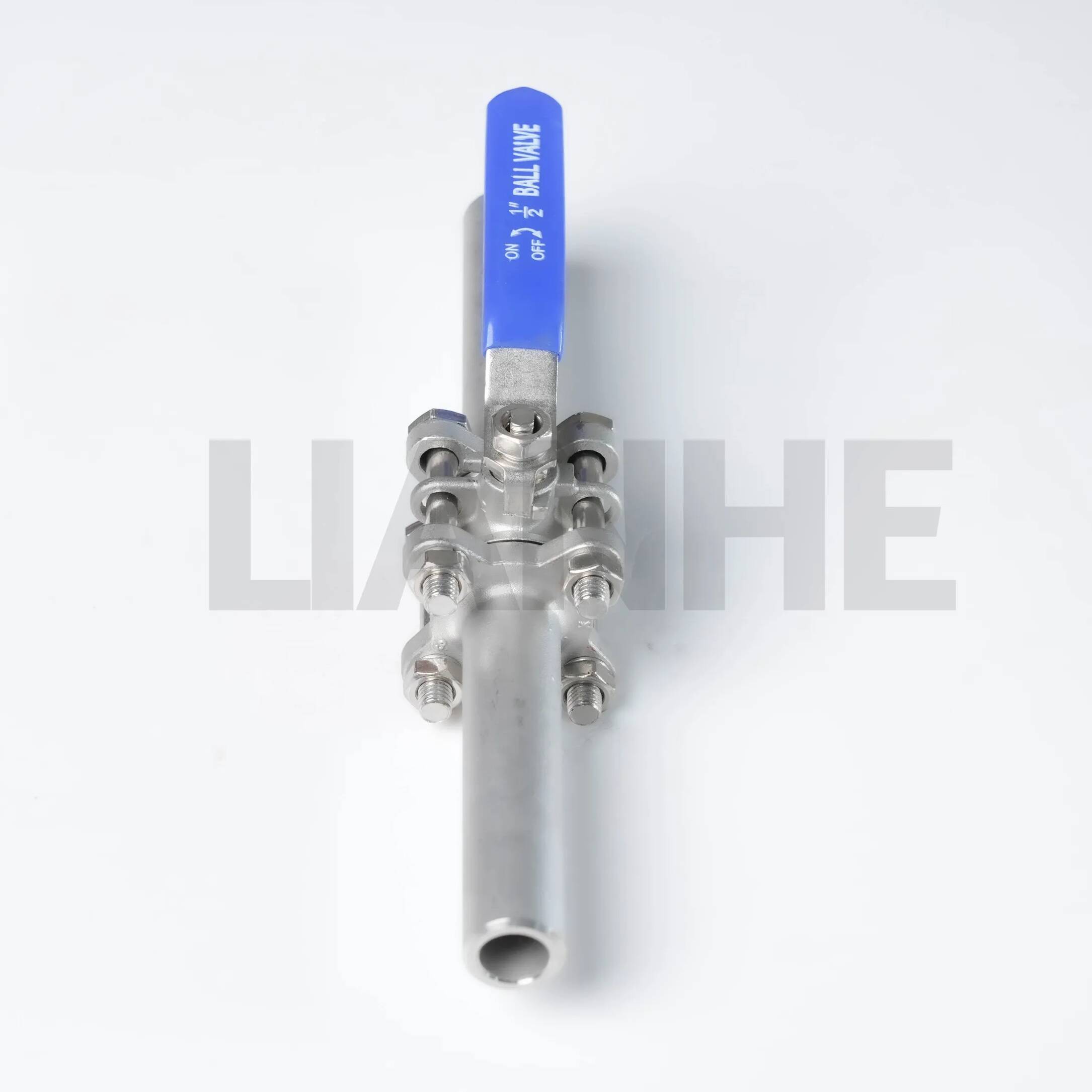

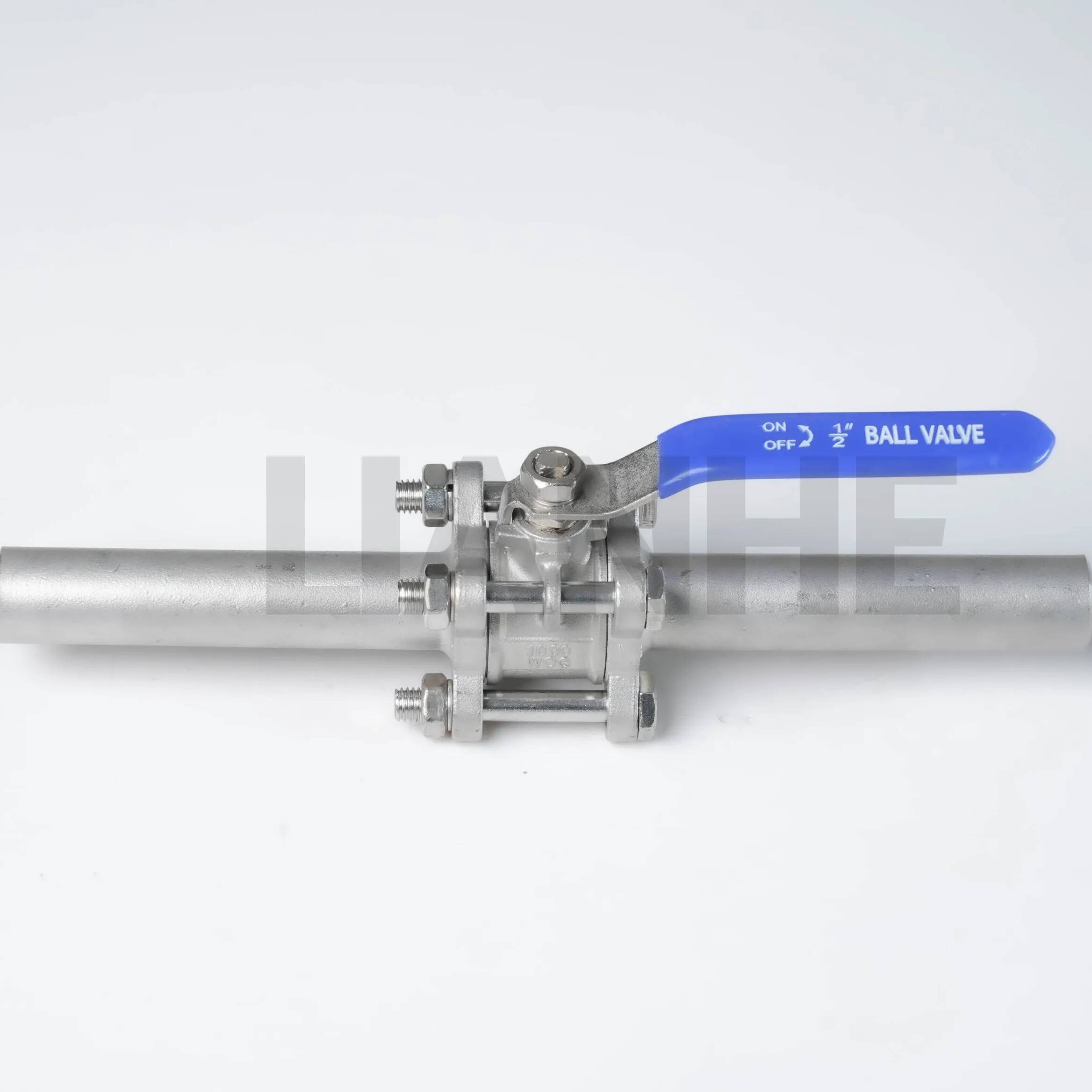

Pitkän tyypin 3-osainen hitsauspalloventtiili teollisuusputkiin

Yleiskatsaus

Pitkän tyypin 3-osainen hitsauspalloventtiili on korkean suorituskyvyn teollisuusventtiili, joka on suunniteltu luotettavaan virtauksen säätöön korkeapaineisissa ja korkean lämpötilan putkistojärjestelmissä. Tämä venttiili on valmistettu kolmiosaisesta hitsatusta rungosta (ASTM A105 hiiliteräs tai A316 ruostumaton teräs), ja siinä on täysreikäinen rakenne ja tarkkuustyöstetty kuula, joka minimoi painehäviön ja varmistaa tiukan sulkemisen. Pitkän rungon kokoonpano parantaa rakenteellista vakautta ja kohdistusta hitsattuihin asennuksiin, mikä tekee siitä ihanteellisen raskaaseen käyttöön, jossa turvallisuus ja kestävyys ovat kriittisiä.

Ominaisuudet

Vankka kolmiosainen rakenne:

Jaettu runkorakenne päittäishitsauksilla (ANSI B16.25) helpottaa sisäisten komponenttien huoltoa ja vaihtoa ilman putkistojen irrottamista.

Hitsatut liitokset on testattu 1,5x MAWP:n (Maximum Allowable Working Pressure) mukaan vuotojen estämiseksi tärisevässä ympäristössä.

Täysimainen virtaustehokkuus:

Rajoittamaton virtausreitti (sama kuin putken halkaisija) vähentää turbulenssia ja painehäviötä ja saavuttaa 20 % korkeammat Cv-arvot kuin tavallisilla supistetun halkaisijan venttiileillä.

Kiillotettu kuula (Ra ≤0,8 μm) ja PTFE-tiiviste takaavat kuplantiiviin sulkemisen (API 598 -standardit) ja alhaisen käyttömomentin (≤15 N·m 2" venttiileille).

Korkean suorituskyvyn materiaalit:

Runko: Hiiliteräs (jopa 425 °C) tai ruostumaton teräs (jopa 650 °C), yhteensopiva syövyttävien väliaineiden, kuten happojen, emästen ja meriveden, kanssa.

Istuin: Vahvistetut PTFE-, RPTFE- tai metalli-metalli (stellite overlay) -vaihtoehdot lämpötiloihin -46 °C - 815 °C.

Turvallisuuden parannukset:

Integroitu puhalluksenkestävä varsi ja antistaattinen laite (yhdistää pallon karaan staattisen varauksen poistamiseksi), täyttää API 6D- ja ISO 14313 -turvallisuusstandardit.

Lukittava kahva (90° liike) estää luvattoman käytön ja valinnainen asentoilmaisin visuaalisen virtauksen tilan osoittamiseksi.

Sovellus

Ihanteellinen teollisiin prosesseihin, jotka vaativat tarkkaa virtauksen ohjausta:

Öljy ja kaasu: Päälle/pois-ohjaus jalostamoputkistoissa, kaivonpäissä ja petrokemian tehtaissa, NACE MR0175:n mukainen hapankaasupalveluille.

Sähköntuotanto: Lämpövoimalaitosten höyry- ja lauhdejärjestelmät, jotka kestävät korkeapaineista höyryä (jopa 250 bar) ja nopeita lämpötilan muutoksia.

Kemiallinen käsittely: Syövyttävän nesteen käsittely kemiallisissa reaktoreissa ja sekoitusjärjestelmissä, ruostumattomasta teräksestä valmistetut muunnelmat, jotka täyttävät FDA 21 CFR Part 177:n vaatimukset elintarvikekäyttöön.

Vedenkäsittely: Raskaat vesi- ja jätevesiputket, jotka tarjoavat luotettavan sulkemisen pumpuille, suodattimille ja varastosäiliöille.

FAQ

K: Mitä hitsausstandardeja päät ovat?

V: Puskuhitsauspäät täyttävät ANSI B16.25- ja ASME B31.3 -standardit, jotka sopivat sekä GTAW (TIG) että GMAW (MIG) -hitsausprosesseihin.

K: Voidaanko venttiili asentaa pystysuoraan putkistoon?

V: Kyllä, kolmiosainen rakenne mahdollistaa asennuksen mihin tahansa suuntaan, vaikka vaakasuoraa asennusta suositellaan istuimen optimaalisen kulumisen jakautumiseksi.

K: Mikä on tyypillinen huoltoväli?

V: Säännöllinen huolto (voitelu, istuimen tarkastus) 12-24 kuukauden välein materiaalin syövyttävyydestä ja käyttötiheydestä riippuen.

K: Onko paloturvallisia malleja saatavilla?

V: Kyllä, valinnainen paloturvallinen rakenne (API 607 ​​-yhteensopiva), jossa on grafiittitiiviste ja metalliset istuimet hätäpysäytysjärjestelmiin.
