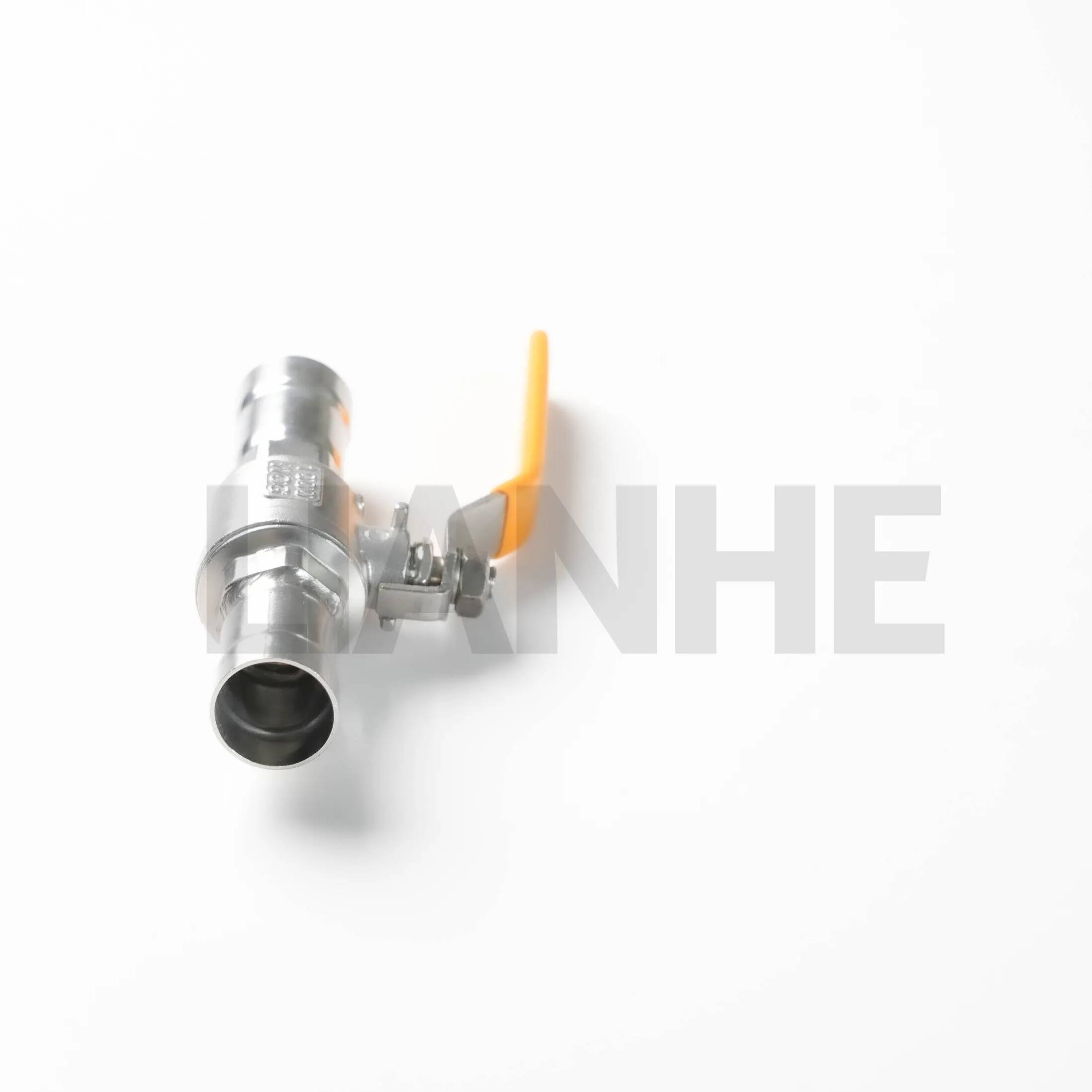

Korkeapaineinen ruostumattomasta teräksestä valmistettu kuulaventtiilirengaspuristin nopeaa asennusta varten

Yleiskatsaus

Korkeapaineinen ruostumattomasta teräksestä valmistettu kuulaventtiilirengaspuristin on innovatiivinen virtauksensäätöratkaisu, joka on suunniteltu nopeaan ja luotettavaan asennukseen puristusliitosputkijärjestelmiin. Tämä venttiili on valmistettu ruostumattomasta teräksestä 304 tai 316, ja siinä on rengaspuristusliitos (ISO 6122 -yhteensopiva) ja täysreikäinen rakenne, jossa yhdistyvät puristussovitustekniikan nopeus palloventtiilin kestävyyteen.

Ominaisuudet

Ring-Press-tekniikka:

Puristusliitokset (ISO 6122) luovat pysyvät, vuotamattomat liitokset 3 sekunnissa hydraulipuristintyökalulla, mikä lyhentää asennusaikaa 50 % verrattuna kierre- tai hitsattuihin venttiileihin.

Rengaspuristusrenkaat (ruostumaton teräs) takaavat tasaisen puristuksen ja varmistavat liitoksen eheyden jopa 16 baariin (232 PSI) vesi- ja paineilmajärjestelmissä.

Täysimainen virtaustehokkuus:

Rajoittamaton virtausreitti (reikä = putken halkaisija) saavuttaa Cv-arvot 20 % korkeammat kuin supistetun halkaisijan venttiileillä, mikä minimoi painehäviön suurivirtaussovelluksissa.

Kiillotettu kuula (Ra ≤0,8 μm) ja PTFE-tiiviste tarjoavat kuplatuman sulkemisen (API 598) ja alhaisen käyttömomentin (≤10 N·m 1" venttiileille), jotka ovat ihanteellisia manuaalisiin tai automatisoituihin järjestelmiin.

Kestävä materiaalirakenne:

304 ruostumaton teräs (yleinen käyttö) tai 316 ruostumaton teräs (syövyttävä materiaali), myötöraja 205 MPa ja venymä ≥ 40 % iskunkestävyyden vuoksi.

Lämpötila-alue: -20°C - 180°C (PTFE-istuin); -40°C - 260°C (RPTFE-istuin), sopii kuumalle vedelle, öljylle ja syövyttämättömille kaasulinjoille.

Asennuksen joustavuus:

Yhteensopiva ruostumattomasta teräksestä, kuparista ja PEX-putkista (OD: 15mm-63mm), visuaalisilla osoittimilla (muodontunut puristusrengas) varmistamaan oikean istuvuuden.

Saatavana koot 3/8" - 2" (10mm-50mm), valinnaisella lukittavalla vivulla estämään luvaton käyttö turvallisuuden kannalta kriittisissä järjestelmissä.

Sovellus

Ihanteellinen nopeaan asennukseen ja erittäin luotettaviin järjestelmiin:

Kaupallinen putkityöt: Puristusliitännät korkean rakennuksen vesihuoltojärjestelmissä ja lattialämmityksessä, yhteensopiva juomaveden NSF/ANSI 61:n kanssa.

Teollisuusautomaatio: Pikaliitinventtiilit robottivarren nestelinjoissa ja pneumaattisissa kuljetusjärjestelmissä, mikä vähentää seisokkeja laitteiden uudelleenkonfiguroinnin aikana.

Peruskorjausprojektit: Vanhojen putkijärjestelmien jälkiasennus press-fit-tekniikalla, erityisesti ahtaissa tiloissa, joissa hitsaus tai kierteitys on epäkäytännöllistä.

Laboratoriolaitteet: Päälle/pois-ohjaus syövyttämättömille reagenssilinjoille ja tyhjiöjärjestelmille, joissa 316 ruostumaton teräs kestää lievää kemiallista altistumista.

FAQ

K: Voidaanko rengaspuristusliitäntä purkaa?

V:Ei, puristusyhteydet ovat pysyviä; käytä liitoskappaletta, jos purkaminen on tarpeen huoltoa varten.

K: Mitkä putkimateriaalit ovat yhteensopivia rengaspuristusrakenteen kanssa?

V:Yhteensopiva ruostumattomasta teräksestä (EN 10217-7), kuparista (EN 1057) ja PEX (EN 12201) putkista, joiden ulkohalkaisijat vastaavat.

K: Sopiiko venttiili haudattuihin asennuksiin?

V:Kyllä, mutta käytä suojaholkkia maanalaisille putkille ja varmista, että puristusrenkaassa ei ole maaperää asennuksen aikana.

K: Oikean puristusliitoksen tarkistaminen?

V:Tarkista, että puristusrenkaassa on tasainen syvennys go/no-go-mittarilla, mikä varmistaa täydellisen kiinnittymisen putken profiiliin.
