Teollisuusluokan 3-osainen hitsauspalloventtiili korkeapainejärjestelmiin

Yleiskatsaus

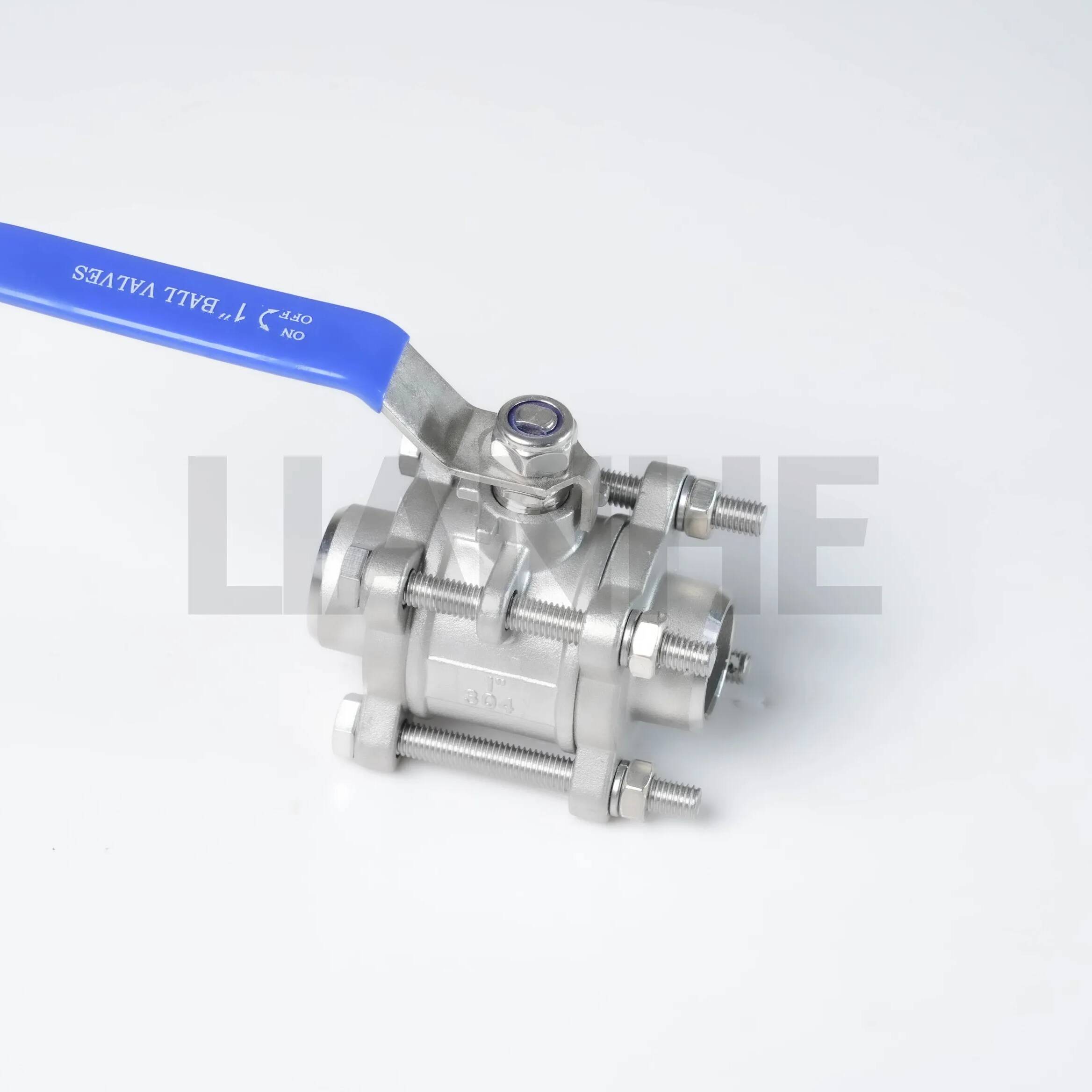

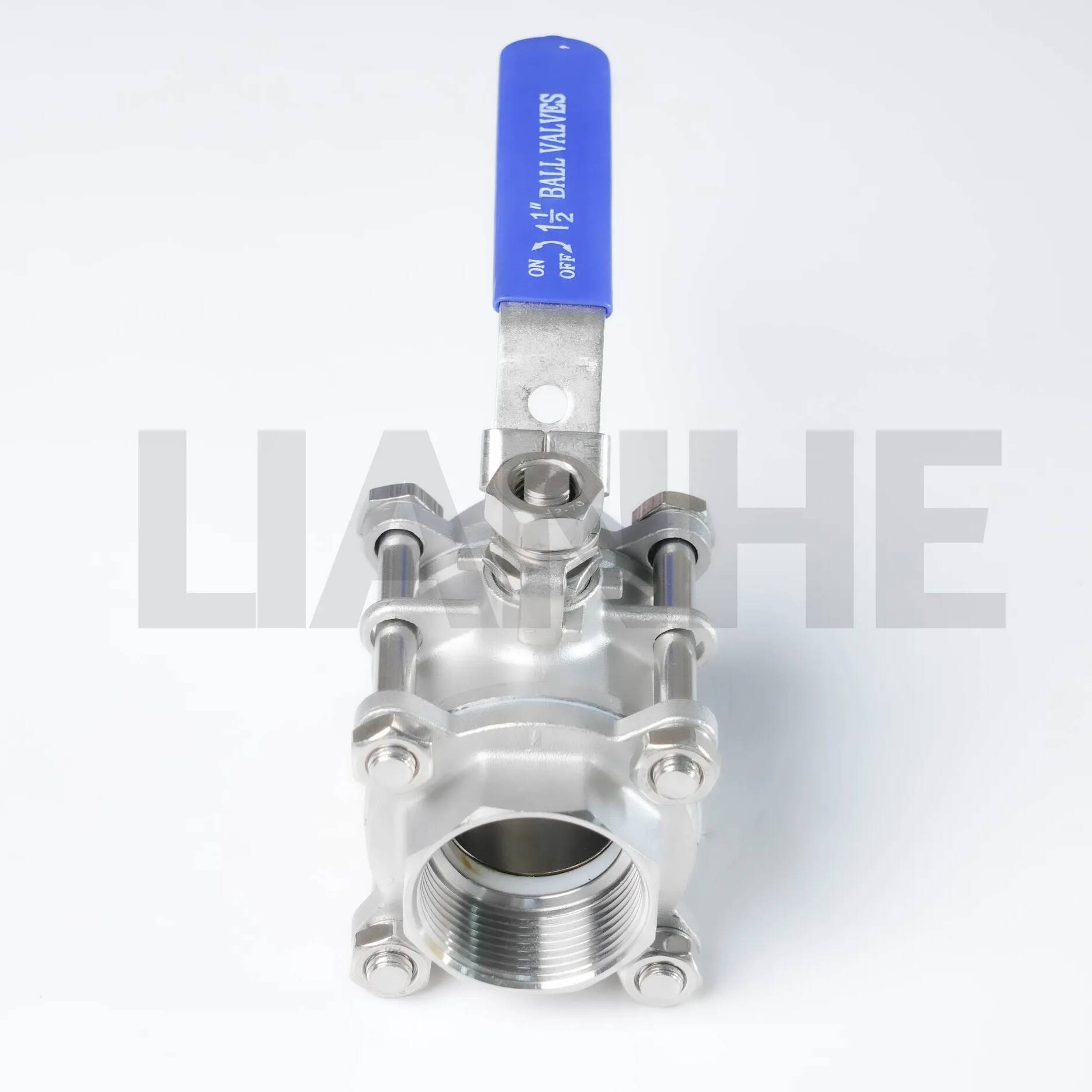

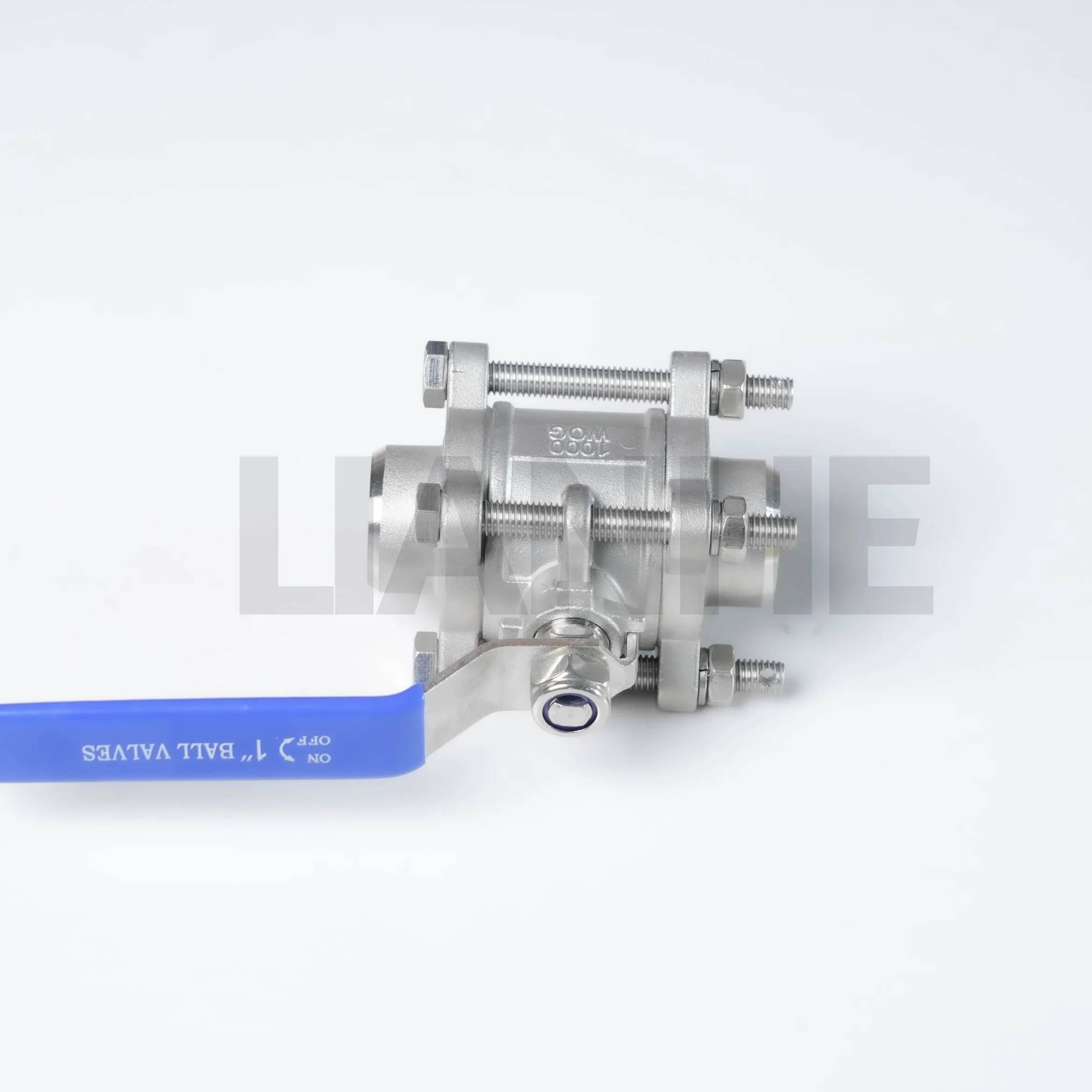

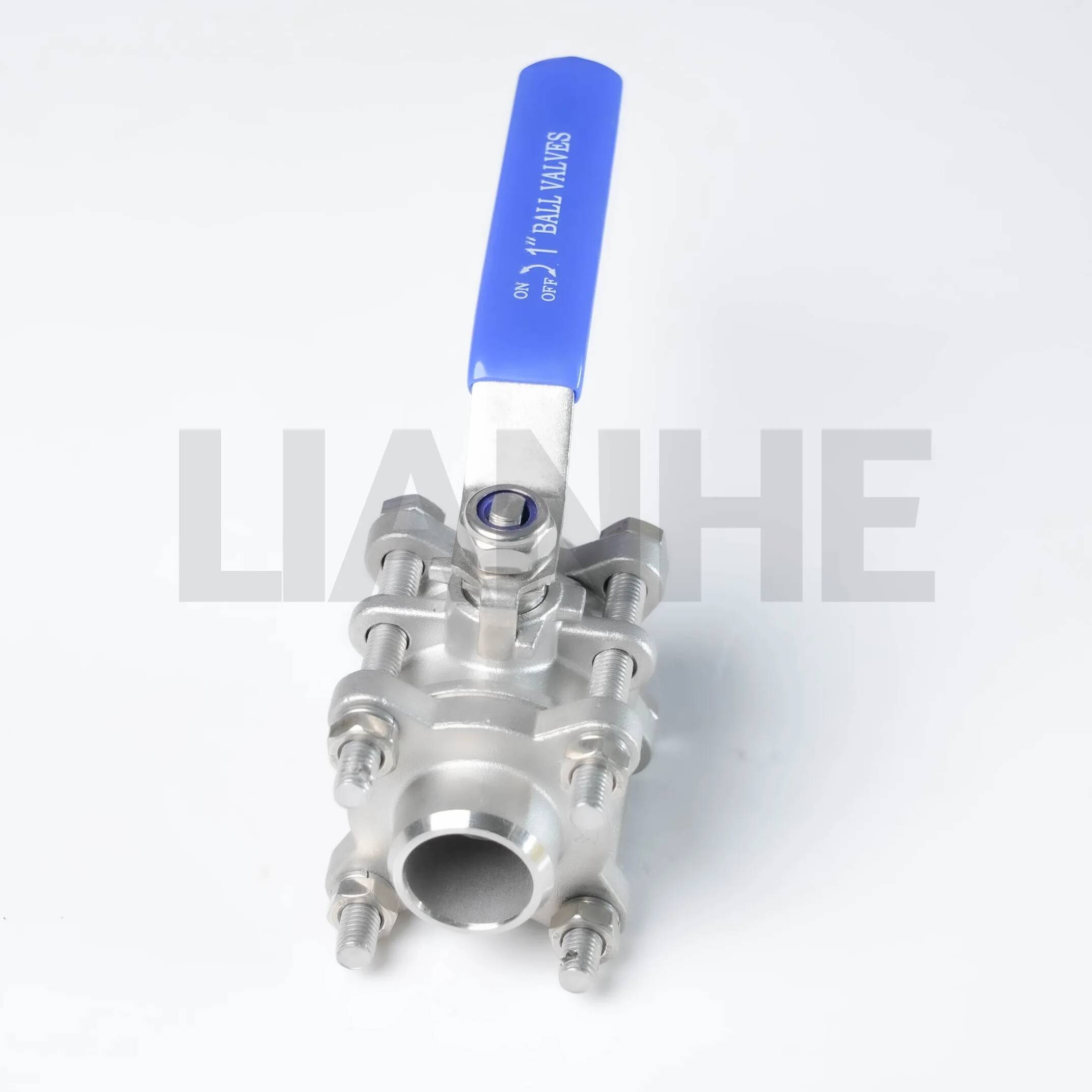

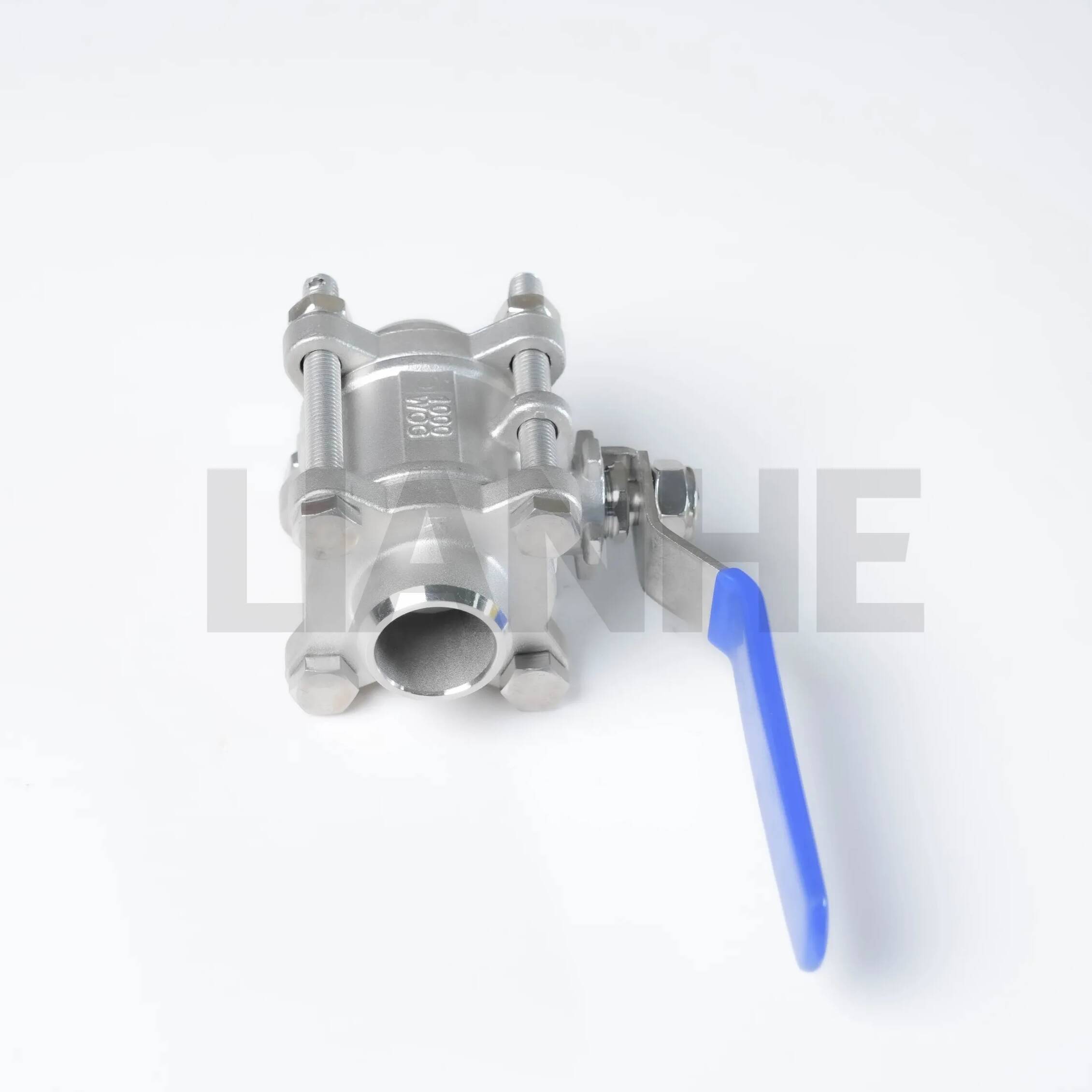

Teollisuusluokan 3-osainen hitsauspalloventtiili on vankka virtauksensäätöratkaisu, joka on suunniteltu korkeapaineisiin, korkean lämpötilan teollisuusputkistojärjestelmiin. Tämä venttiili on valmistettu ruostumattomasta teräksestä 304 tai 316, ja siinä on kolmiosainen hitsattu rakenne päittäishitsauksilla (ANSI B16.25 -yhteensopiva), mikä varmistaa vuotamattoman suorituskyvyn ja helpon huollon ankarissa olosuhteissa. Täysreikäinen muotoilu minimoi painehäviön, kun taas tarkkuustyöstetty pallo ja istukka takaavat kuplatuman sulkemisen, mikä tekee siitä ihanteellisen kriittisiin sovelluksiin, jotka vaativat luotettavuutta ja kestävyyttä.

Ominaisuudet

Raskaaseen käyttöön:

Kolmiosainen runko päittäishitsauspäillä (taulukko 40/80) turvalliseen putkistojen integrointiin, mitoitettu jopa 2500 PSI:n (316 ruostumaton teräs) käyttöpaineisiin ja -46°C - 815°C lämpötiloihin (metalli-metalli-istuimet).

ASTM A312 ruostumattomasta teräksestä valmistettu runko (304 yleiskäyttöön, 316 syövyttäville aineille), jonka vähimmäismyötölujuus on 205 MPa ja venymä ≥40 % iskunkestävyyttä varten.

Optimaalinen virtauksen säätö:

Täysreikäinen rakenne (reikä = putken halkaisija) saavuttaa Cv-arvot 25 % korkeammat kuin supistetun halkaisijan venttiilit, mikä vähentää turbulenssia ja energiahäviötä suurivirtausjärjestelmissä.

PTFE-, RPTFE- tai metallista metalliin (stellite overlay) -istuimet tarjoavat monipuolisia tiivistysvaihtoehtoja, joissa on API 598 -standardin mukainen kuplatiivis sulku.

Huollon joustavuus:

Jaettu runkorakenne mahdollistaa sisäosien (pallo, istuin, varsi) helpon vaihdon ilman putkistojen irrottamista, mikä vähentää seisokkeja 60 % huollon aikana.

Integroitu puhalluksenkestävä varsi ja antistaattinen jousi (kaasusovelluksiin) parantavat turvallisuutta ja API 6D:n ja ISO 14313:n noudattamista.

Asennuksen vaatimustenmukaisuus:

Puskuhitsauspäät täyttävät ANSI B16.25- ja ASME B31.3 -standardit, ja ne soveltuvat kriittisten putkistojen GTAW (TIG) ja GMAW (MIG) hitsausprosesseihin.

Saatavana kooissa 1/2" - 24" NPS, mukautetuilla kokoonpanoilla erikoissovelluksia varten (esim. kryogeeniset LNG-linjat).

Sovellus

Ihanteellinen teollisuusympäristöihin, jotka vaativat tarkkaa virtauksen ohjausta:

Öljyn ja kaasun jalostamot: On/off-ohjaus raakaöljyputkissa, jalostamoiden prosessilinjoissa ja kaasun puristusjärjestelmissä, NACE MR0175:n mukainen hapankaasupalveluille.

Sähköntuotanto: Korkeapaineiset höyry- ja syöttövesilinjat lämpö- ja ydinvoimaloissa, joissa 316 ruostumaton teräs kestää kloridin aiheuttamaa korroosiota lauhdutinpiireissä.

Kemiallinen käsittely: Aggressiivisten väliaineiden, kuten rikkihapon, natriumhydroksidin ja liuottimien käsittely reaktoreissa ja tislauskolonneissa, jotka täyttävät puhdistettavia pintoja koskevat cGMP-standardit.

Meritekniikka: Meriveden jäähdytysjärjestelmät ja offshore-alustaputket, joissa 316 ruostumatonta terästä kestävät suolaveden altistuksen ja korkean tärinän ympäristöt.

FAQ

K: Voidaanko tätä venttiiliä käyttää kuristussovelluksiin?

V:Ei, palloventtiilit on suunniteltu on/off-ohjaukseen. Harkitse kuristusta varten palloventtiiliä tai säätöventtiiliä sopivalla trimmalla.

K: Mikä on suositeltu hitsausmenetelmä päittäishitsien päille?

V:Käytä GTAW:ta (TIG) 308L/316L-täytelangalla varmistaen esilämmityksen (paksuille seinille) ja hitsauksen jälkeisen lämpökäsittelyn ASME BPVC:n luvun IX mukaisesti.

K: Kuinka usein istuin tulee tarkastaa hankaavissa materiaaleissa?

V:Kuukausittainen visuaalinen tarkastus boreskoopin kautta; vaihda istuimet, jos havaitset kulumisen merkkejä (esim. naarmuja, eroosiota) sulkemisen eheyden säilyttämiseksi.

K: Onko palaville aineille saatavilla paloturvallisia malleja?

V:Kyllä, valinnainen paloturvallinen rakenne (API 607 ​​-yhteensopiva), jossa on grafiittitiiviste ja metalli-metalli-istuimet petrokemian tehtaiden hätäpysäytysjärjestelmiin.
