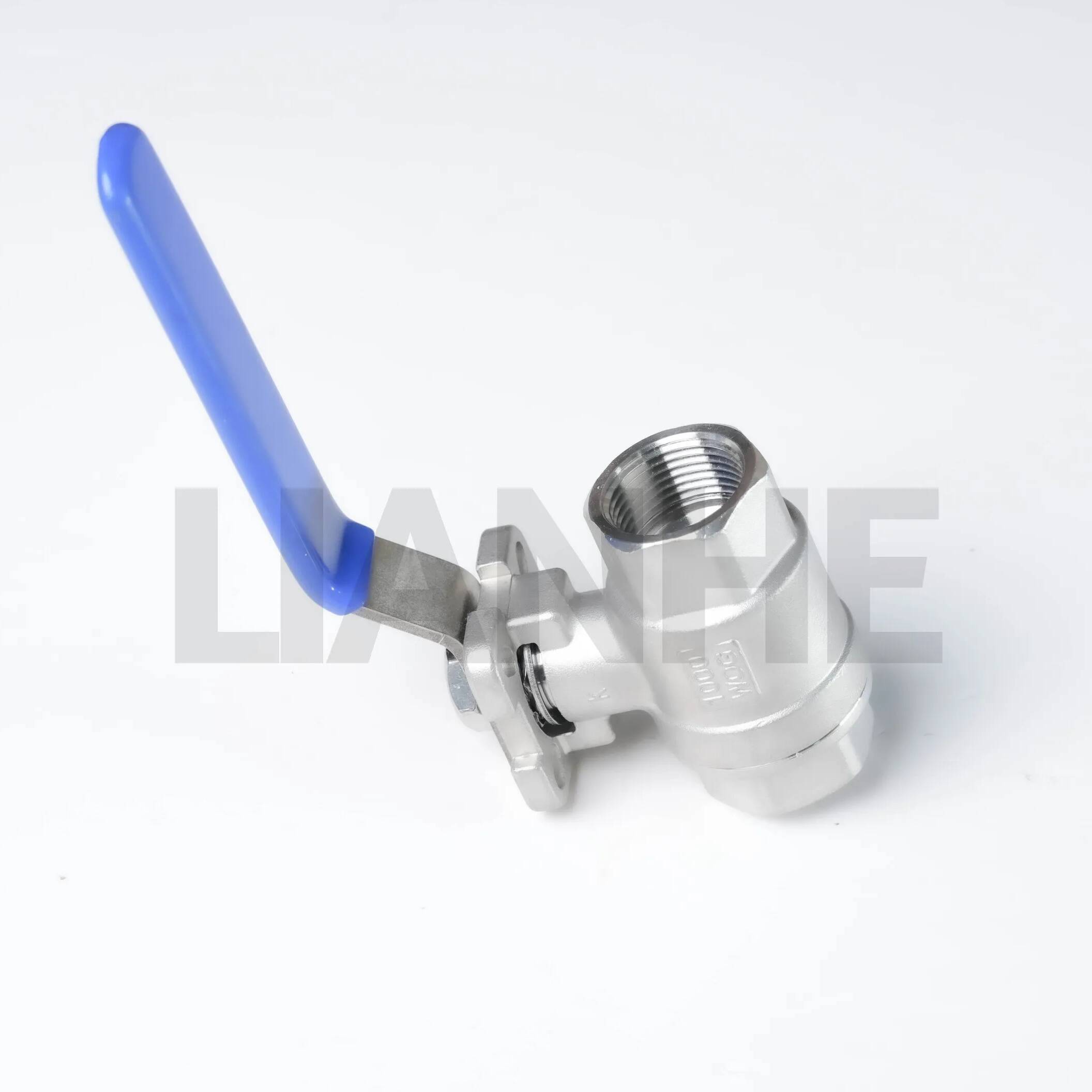

2-osainen kierrepalloventtiili alustalla helppoa käyttöä varten

Yleiskatsaus

2-osainen kierrepalloventtiili alustalla on monipuolinen ja kustannustehokas ratkaisu virtauksen säätöön matala-keskipaineisissa putkistojärjestelmissä. Tässä venttiilissä on kaksiosainen runko, jossa on NPT-kierteet (ANSI/ASME B1.20.1) ja sisäänrakennettu asennusalusta, ja siinä yhdistyvät helppo asennus ja luotettava suorituskyky kaupallisissa ja teollisissa sovelluksissa. Kompakti muotoilu ja kevyt rakenne tekevät siitä ihanteellisen ahtaisiin tiloihin ja kannettaviin laitteisiin.

Ominaisuudet

Käyttäjäystävällinen muotoilu:

Integroitu ISO 5211 -asennusalusta toimilaitteen suoraan kiinnitykseen (sähköinen, pneumaattinen tai manuaalinen), eliminoi sovitinlevyt ja lyhentää asennusaikaa 30 %.

Käsipyörän tai vivun käyttö selkeällä asennonosoittimella (auki/kiinni), yhteensopiva lukitus-/merkintälaitteiden kanssa turvallisuuden noudattamiseksi.

Kierteitetyn liitännän edut:

NPT kartiokierteet (uros/naaras) tarjoavat tiiviit liitokset ilman lisähitsausta, jotka sopivat nopeaan asennukseen/purkamiseen huoltotilanteissa.

Kierretiivistettä ei tarvita vesi-/kaasusovelluksissa (PTFE-tiiviste varmistaa kuplatuman tiivistyksen 100 PSI:iin asti).

Kestävä rakenne:

Rungon materiaalit: Hiiliteräs (ASTM A105), ruostumaton teräs (A316) tai messinki (C37700), valinnainen sähkötön nikkelipinnoitus parantaa korroosionkestävyyttä.

Täysi- ja supistettu porttivaihtoehdot: Täysiportti (100 % virtaustehokkuus) minimoi painehäviön; supistettu portti (tilaa säästävä) matalavirtaussovelluksiin.

Laaja toiminta-alue:

Paineluokitus: 1 000 PSI (hiiliteräs), 1 500 PSI (ruostumaton teräs), sopii ilmalle, vedelle, öljylle ja syövyttämättömille kaasuille.

Lämpötila-alue: -20°C - 180°C (PTFE-istuin); -40°C - 260°C (RPTFE-istuin), mukautuva erilaisiin ympäristöolosuhteisiin.

Sovellus

Soveltuu kaupallisiin ja kevyeen teollisuuteen:

Putkityöt & LVI: Asuin- ja kaupalliset vesihuoltojärjestelmät, lämmitys-/jäähdytyspiirit ja paineilmalinjat.

Ruoka ja juoma: Saniteettisovellukset ruostumattomasta teräksestä (kiillotettu 316 litraan, FDA-yhteensopiva), ihanteellinen panimoille, meijereille ja pullotuslaitoksille.

Marine & RV: Suolavedenkestävät messinkiventtiilit laivojen putkistoihin ja vapaa-ajan ajoneuvojen putkistoon, NPT-kierteet, jotka ovat yhteensopivia tavallisten meriliitosten kanssa.

Teollisuuden laitteet: Kannettavat pumput, sekoittimet ja suodatusjärjestelmät, jotka vaativat pikaliittimiä modulaarisia asetuksia varten.

FAQ

K: Voidaanko venttiiliä käyttää tyhjiöjärjestelmien kanssa?

V:Kyllä, PTFE-istuin tarjoaa luotettavan katkaisun tyhjiöolosuhteissa (29" Hg asti), mutta metallisia istuimia suositellaan toistuviin tyhjiöjaksoihin.

K: Mitä eroa on täyden portin ja supistetun portin mallien välillä?

V:Täysaukkoisissa venttiileissä on sama reikä kuin putkessa (esim. 2" venttiili 2" putkelle), kun taas supistetun aukon venttiileissä on pienempi reikä (esim. 1,5" reikä 2" venttiilissä) tiiviyden vuoksi.

K: Onko asennusalusta yhteensopiva kaikkien toimilaitteiden kanssa?

V:ISO 5211 -alusta on universaali, yhteensopiva useimpien neljänneskierrosten toimilaitteiden kanssa; tarkista toimilaitteen vääntömomenttivaatimukset venttiilin spesifikaatioiden perusteella.

K: Kuinka estää kierteiden korroosio suolavesisovelluksissa?

V:Käytä ruostumattomasta teräksestä valmistettuja venttiileitä, joissa on tarttumisnestoaine kierteissä, ja vältä erilaisia ​​metallikosketuksia (esim. messinkiventtiilit teräsputkilla).
