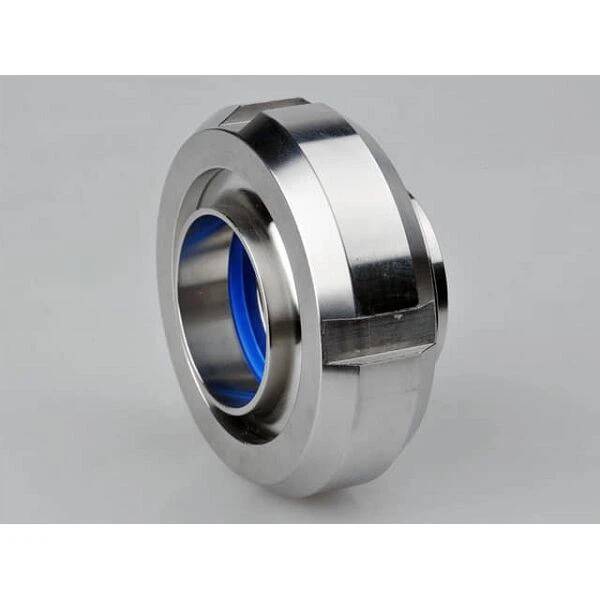

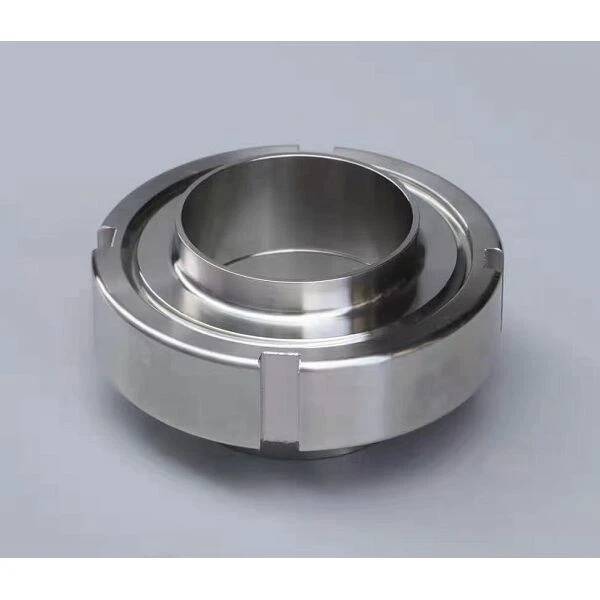

Ruostumattoman teräksen terveysliitto

Tuotteen kuvaus

LIANHE Stainless Steel Sanitary Union on suunniteltu tarjoamaan turvallinen, hygieeninen ja irrotettava liitäntä saniteettiputkistossa. Sen monikomponenttinen rakenne mahdollistaa putkiston osien ja laitteiden liittämisen, irrottamisen, tarkastuksen, puhdistamisen tai vaihtamisen ilman laajoja muutoksia ympäröivään putkijärjestelmään.

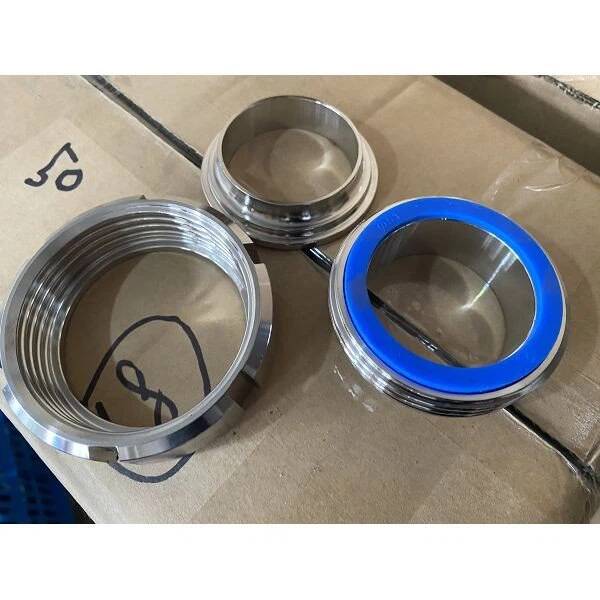

Saniteettiliitos koostuu mutterista, urososasta, vuorauksesta ja tiivisteestä. Oikein koottuina nämä komponentit muodostavat vakaan mekaanisen liitoksen ja puristavat tiivisteen luotettavan tiivistyksen aikaansaamiseksi.

Tarkkuusmuovauksella ja työstyksellä valmistettu tuote on saatavana SS304-, SS316-, SS304L- ja SS316L-malleissa. Saatavilla on useita liitäntävaihtoehtoja, mittastandardeja, pintakäsittelyjä ja tiivistyskokoonpanoja erilaisten saniteettikäsittelyvaatimusten täyttämiseksi.

Sileä sisäpinta ja korroosionkestävä ruostumaton teräsrakenne tekevät liitosta sopivan juomavedelle, maitotuotteille, oluelle, juomille ja muille yhteensopiville elintarvikekelpoisille väliaineille.

Tekniset tiedot

Tuotteen nimi:Ruostumattoman teräksen terveysliitto

Kokoalue:1/4"–4" (DN10–DN100)

Saatavilla olevat materiaalit:SS304, SS316, SS304L ja SS316L

Sovellettavat standardit:3-A-, SMS-, IDF-, DIN 11850/11851-, ISO- ja RTJ-kokoonpanot

Valmistusprosessi:Muotoilu ja tarkkuustyöstö

Tuotteen osat:

• Union Nut

• Miesosa

• Liner

• Tiiviste

Liitäntävaihtoehdot:Hitsauspää, kiinnityspää ja kierrepää

Pintojen puhdistus:Rasvanpoisto ja puhdistus

Sisäpinnan karheus:Ra 0,4–0,8 μm

Ulkopinnan karheus:Ra 0,8-1,6 μm

Tuotemerkintä:LOGO – Koko – Materiaali – Vakio. Asiakaslogoja, yksityisiä tuotemerkkejä, erätietoja ja muita räätälöityjä merkintöjä voidaan käyttää erityisvaatimusten mukaan.

Vakiopakkaus:Kuplapakkaukset tai muovipakkaukset, vientilaatikot, kudotut pussisuojat ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015 ja soveltuvien tuotteiden CE-dokumentaatio

Merkki:LIANHE

HS-koodi: 7307290000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Lopulliset mitat, liitostyyppi, kierrespesifikaatio, tiivistemateriaali, pinnan karheus ja mittastandardi tulee vahvistaa aiotun käyttökohteen ja putkilinjan osien mukaan.

Sovellettava media

Ruostumattomasta teräksestä valmistettua saniteettiliitosta voidaan käyttää yhteensopivien saniteetti- ja elintarvikekelpoisten välineiden kanssa, mukaan lukien:

• Juomavesi

• Maito ja maitotuotteet

• Olut

• Juomat

• Nestemäiset elintarviketuotteet

• Muut yhteensopivat hygieeniset prosessivälineet

Asiakkaiden tulee ennen tilaamista varmistaa ruostumattoman teräksen ja tiivistemateriaalin yhteensopivuus kuljetettavan väliaineen, järjestelmän paineen, käyttölämpötilan, puhdistuskemikaalien ja sanitaatiomenettelyjen kanssa.

Lääketeollisuudessa, bioteknologiassa, elintarviketeollisuudessa, meijeriteollisuudessa, panimossa tai muissa erittäin puhtaissa sovelluksissa voidaan vaatia lisämateriaalin jäljitettävyyttä, pintadokumentaatiota, testausta tai sertifiointia.

Tuotesovellukset

Ruostumattomasta teräksestä valmistettu saniteettiliitos sopii sovelluksiin, joissa vaaditaan irrotettava liitos saniteettiputkien, venttiilien, säiliöiden, pumppujen, instrumenttien ja käsittelylaitteiden välillä.

Tyypillisiä sovelluksia ovat:

• Maidonkäsittelyjärjestelmät

• Olut ja panimolaitteet

• Juomien tuotantolinjat

• Juomavesijärjestelmät

• Elintarvikkeiden jalostuslaitteet

• Lääkkeiden käsittelyjärjestelmät

• Bioteknologian tilat

• Kosmeettiset tuotantolaitteet

• Puhdista paikallaan järjestelmät

• Saniteettisäiliöt ja -astiat

• Pumpun ja venttiilin liitännät

• Yleiset hygieeniset nesteensiirtojärjestelmät

Irrotettava rakenne tekee tarkastuksesta, huollosta, puhdistuksesta ja laitteiden vaihdosta helpompaa. Se on erityisen hyödyllinen paikoissa, jotka vaativat säännöllistä purkamista.

Tuotteen edut

1. Erinomainen korroosion- ja hapettumiskestävyys

2. Pitkä käyttöikä

3. Sileä sisäpinta alhaisella virtausvastuksella

4. Kestävä ja kierrätettävä ruostumattomasta teräksestä valmistettu rakenne

5. Kätevä asennus, purkaminen ja huolto

6. Pienemmät asennus- ja ylläpitokustannukset

7. Hygieeninen rakenne yhteensopiviin saniteettisovelluksiin

8. Saatavilla useita yhteystapoja

9. Vaihdettava tiivistetiiviste

10. Tarkkuuskoneistetut liitospinnat

11. Saatavilla useita ruostumattomia teräslajeja

12. Räätälöityjä merkintöjä ja pakkausta tuetaan

Liitosrakenne mahdollistaa putkiliitoksen avaamisen katkaisematta viereistä putkea. Tämä auttaa yksinkertaistamaan rutiinipuhdistusta, tarkastuksia, laitteiden huoltoa ja komponenttien vaihtoa.

Oikea kohdistus, tiivisteiden valinta, kokoaminen ja kiristys ovat tärkeitä luotettavan tiivistyksen kannalta. Liiallinen tai epätasainen kiristys voi vahingoittaa tiivistettä tai vaikuttaa liitoksen kohdistukseen.

Tuotteen komponentit

Union Nut

Liitosmutteri tarjoaa mekaanisen voiman, joka tarvitaan koottujen komponenttien pitämiseen yhdessä. Sen kierteet ja kosketuspinnat tulee pitää puhtaina ja ehjät asennuksen aikana.

Miesosa

Urospuolinen komponentti muodostaa liitosliitoksen toisen puolen ja on valmistettu vastaamaan valittua mittastandardia ja liitäntätapaa.

Liner

Vuoraus muodostaa liitoksen vastakkaisen puolen ja auttaa tiivisteen asennossa ja puristamisessa, kun liitos kootaan.

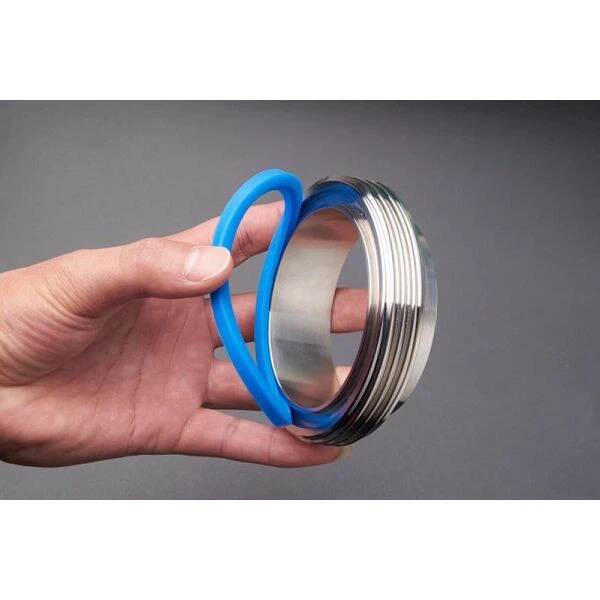

Tiiviste

Tiiviste muodostaa tiivistysrajan urososan ja vuorauksen välille. Sen materiaali tulee valita kuljetettavan väliaineen, käyttölämpötilan, paineen, hygieniavaatimusten ja puhdistusmenettelyn mukaan.

Yhteysasetukset

Hitsauspään liitäntä

Hitsauspääkonfiguraatio on suunniteltu pysyvään liittämiseen yhteensopivaan ruostumattomaan teräsputkeen. Hitsausmenetelmät, täytemateriaalit, lämmönhallinta, pinnan esikäsittely ja hitsauksen jälkikäsittely tulee valita ruostumattoman teräksen laadun ja sovellettavien hygieniavaatimusten mukaan.

Puristuspään liitäntä

Puristuspään kokoonpano tukee kätevää kokoamista ja purkamista. Yhteensopivat puristimet, holkit ja tiivisteet tulee valita sovellettavan mittastandardin mukaan.

Kierreyhteys

Kierteitetyn pään konfiguraatio mahdollistaa liitoksen yhdistämisen yhteensopiviin kierteitettyihin putkistokomponentteihin. Kierretyyppi, halkaisija, nousu, tiivisterakenne ja sovellettava standardi tulee vahvistaa ennen tilaamista.

Pintakäsittely

Tuotteet poistetaan rasvasta ja puhdistetaan koneistuksen jälkeen. Sisäpintaan voidaan toimittaa Ra karheudella 0,4–0,8 μm, kun taas ulkopinnalle Ra karheudella 0,8–1,6 μm.

Hallittu sisäpinnan viimeistely auttaa parantamaan puhtautta ja vähentämään prosessijäämien kertymistä. Tarvittava Ra-arvo ja mittauspaikka tulee ilmoittaa tilauksessa.

Erittäin puhtaita tai erikoistuneita saniteettisovelluksia varten asiakkaat voivat pyytää lisäkiillotusta, pinnan karheuden tarkastusta, puhdistusta tai passivointia projektin vaatimusten mukaisesti.

Tuotteen merkintä

Tavalliset tuotemerkinnät voivat sisältää:

• LIANHE logo

• Tuotteen koko

• Materiaaliluokka ruostumaton teräs

• Sovellettava mittastandardi

• Tarvittaessa erä- tai jäljitettävyystiedot

Asiakaslogoja, yksityisiä brändejä, projektinumeroita, lämpönumeroita ja muita räätälöityjä merkintöjä voidaan käyttää vahvistettujen tilausvaatimusten mukaisesti.

Pakkaus

Jokainen saniteettiliitos on suojattu kuplamuovilla tai muovipakkauksilla pölylle, kosteudelle, naarmuille ja pintakontaminaation vähentämiseksi.

Tuotteet pakataan sitten vientilaatikoihin, kääritään tarvittaessa kudottuihin pussisuojuksiin ja yhdistetään puulaatikoihin kansainvälisiä kuljetuksia varten.

Räätälöidyt laatikot, asiakaslogot, etiketit, viivakoodit, lavapakkaukset ja muut vientipakkausjärjestelyt voidaan toimittaa vahvistettujen vaatimusten mukaisesti.

Tarjous ja toimitus

Lainausaika:Normaalisti kolmen työtunnin kuluessa täydellisen koon, materiaalin, standardin, liitäntätyypin, tiivisteen, määrän ja toimitustietojen vastaanottamisesta.

Tarjouksen voimassaolo:Normaalisti 3–7 päivää ruostumattoman teräksen raaka-aineiden hintojen, valuuttakurssien ja nykyisten markkinaolosuhteiden mukaan.

Toimitusaika:Varastossa olevat normaalikokoiset tuotteet toimitetaan normaalisti 3-7 päivän sisällä. Uutta tuotantoa vaativat tilaukset vievät normaalisti noin 25 päivää.

Todellinen toimitusaikataulu riippuu valitusta koosta, materiaalista, mittastandardista, liitäntätavasta, tiivisteestä, tilausmäärästä, tarkastusvaatimuksista ja nykyisestä tehtaan tuotantosuunnitelmasta.

Palvelumme

1. Laaja kansainvälisten markkinoiden tuntemus ja kyky tukea erilaisia ​​saniteettiputkistovaatimuksia.

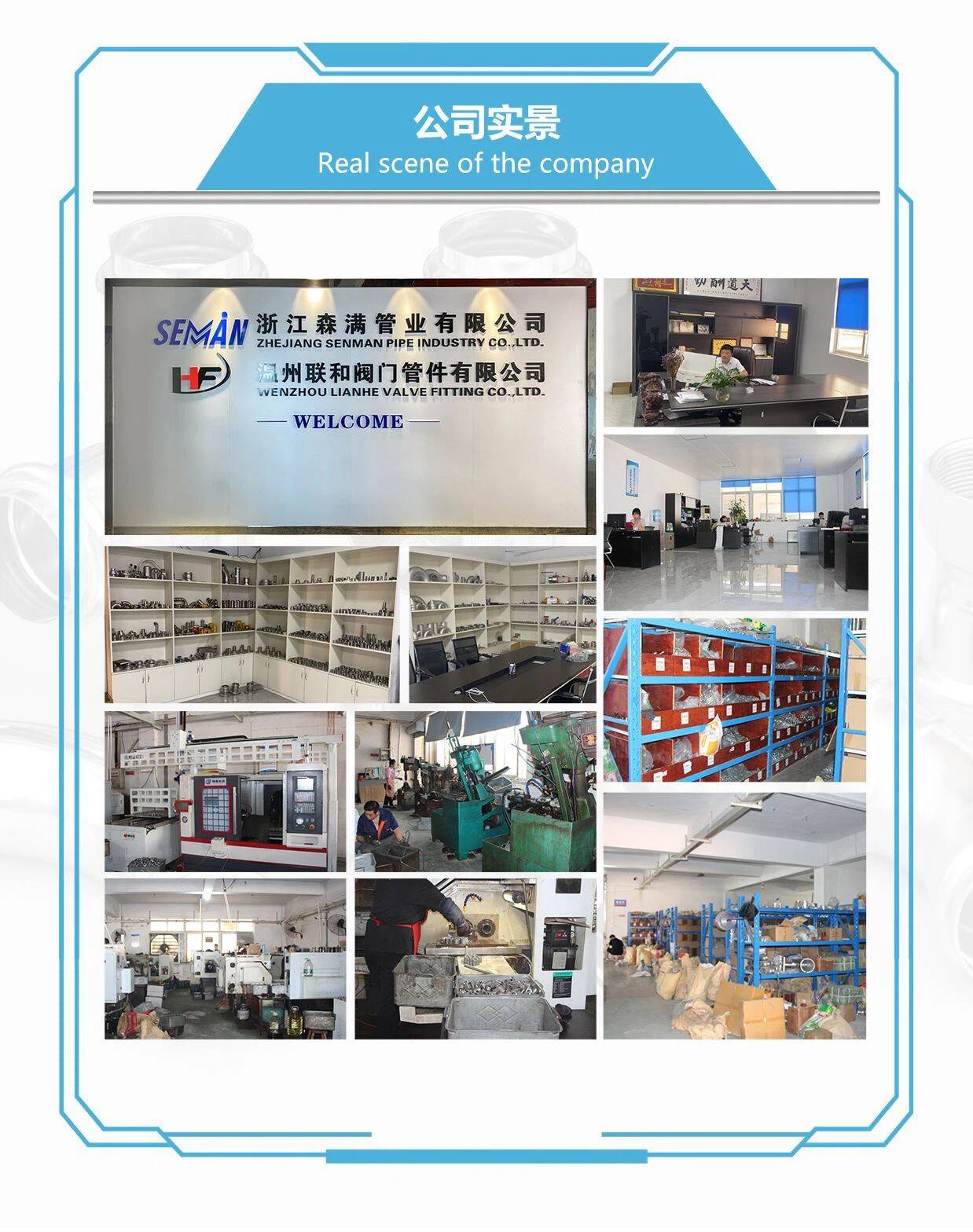

2. Suora valmistus omasta tehtaastamme Wenzhoussa, Zhejiangin osavaltiossa Kiinassa.

3. Kokenut tekninen ja tuotantotiimi keskittyi säilyttämään tasaisen tuotteiden laadun.

4. Tehokkaat valmistus- ja kustannushallintajärjestelmät, jotka on suunniteltu tarjoamaan kilpailukykyiset tehdashinnat.

5. Laaja kokemus saniteettituotteiden tuotannosta, laadunhallinnasta ja kansainvälisestä myynnistä.

OEM- ja räätälöityä tuotantoa voidaan tukea asiakkaan piirustusten, näytteiden, materiaalivaatimusten, liitäntästandardien, tuotemerkintöjen, pintakäsittelyvaatimusten ja pakkausohjeiden mukaan.

Valmistaja:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
