Ruostumaton teräs saniteetti 45° kulma

Tuotteen kuvaus

LIANHE Stainless Steel Sanitary 45° Elbow on suunniteltu muuttamaan virtaussuuntaa 45 astetta saniteetti- ja hygieniaputkistojärjestelmissä. Sen sileä kaareva rakenne auttaa ylläpitämään tehokkaan nesteen liikkeen vähentäen samalla tarpeetonta turbulenssia ja painehäviötä.

Korroosionkestävästä ruostumattomasta teräksestä valmistettu saniteettikyynärpää soveltuu elintarvike-, juoma-, meijeri-, juomavesi-, lääke-, bioteknologia- ja muihin yhteensopiviin hygieenisiin prosessointisovelluksiin.

Pitkän ja lyhyen tyypin kokoonpanot ovat saatavilla erilaisten putkilinja-asettelujen ja asennustilan tarpeiden mukaan. Useita kokoja, seinäpaksuuksia, ruostumattoman teräksen laatuja, mittastandardeja, pintakäsittelyjä ja räätälöityjä merkintöjä voidaan toimittaa asiakkaan toiveiden mukaan.

Tekniset tiedot

Tuotteen nimi:Ruostumaton teräs saniteetti 45° kulma

Kokoalue:DN15–DN300

Kyynärpään kulma:45 astetta

Saatavilla olevat seinäpaksuudet:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm ja 4,0 mm

Seinän paksuus vaihtelee valitun koon, mittastandardin, liitosmittojen, käyttöolosuhteiden ja projektin vaatimusten mukaan.

Saatavilla olevat materiaalit:

• SS304 ja S30408

• SS304L ja S30403

• SS316 ja SUS316

• SS316L ja S31603

Sovellettavat standardit:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 ja JIS G 3447

Saatavilla olevat kokoonpanot:Pitkä tyyppi ja lyhyt tyyppi

Tuotemerkintä:LOGO-Koko-Materiaali. Tuotteet voidaan myös merkitä asiakkaan vaatimusten mukaan.

Pintakäsittely:Sisä- ja ulkokiillotus, karkeus 320 asti

Vakiopakkaus:Muovipakkaukset, vientilaatikot, kudotut pussisuojat ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015 ja soveltuvien tuotteiden CE-dokumentaatio

Merkki:LIANHE

HS-koodi: 7307290000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Lopullinen koko, seinämän paksuus, materiaaliluokka, päätymitat, pinnan viimeistely ja sovellettava standardi tulee vahvistaa aiotun sovelluksen ja putkilinjan osien mukaan.

Tuotesovellukset

Ruostumattomasta teräksestä valmistettua 45 asteen kulmakulmaa voidaan käyttää hygieenisissa käsittely- ja nesteensiirtojärjestelmissä, mukaan lukien:

• Juomavesijärjestelmät

• Maidonjalostusputkistot

• Maidontuotantolaitteet

• Olut ja panimojärjestelmät

• Juomien käsittelylinjat

• Nestemäisten elintarvikkeiden tuotantolaitteet

• Lääkkeiden käsittelyjärjestelmät

• Bioteknologian tilat

• Kosmeettiset tuotantolaitteet

• Puhdista paikallaan putkistot

• Saniteettisäiliöt ja -astiat

• Yleiset hygieeniset nesteensiirtosovellukset

45 asteen mutka mahdollistaa putkilinjan suunnan asteittaisen muutoksen, ja sitä voidaan käyttää paikoissa, joissa 90 asteen käännös on tarpeeton tai missä putkisto vaatii tasaisempaa suunnanvaihtoa.

Ennen tilaamista asiakkaiden tulee varmistaa ruostumattoman teräslaadun yhteensopivuus kuljetettavan väliaineen, käyttölämpötilan, järjestelmän paineen, puhdistuskemikaalien ja sanitaatiomenetelmien kanssa.

Tuotteen edut

1. Tasainen 45 asteen muutos virtaussuunnassa

2. Erinomainen korroosion- ja hapettumiskestävyys

3. Pitkä käyttöikä

4. Sileä sisäpinta alhaisella virtausvastuksella

5. Pienempi turbulenssi verrattuna voimakkaampiin suunnanmuutoksiin

6. Kestävä ja kierrätettävä ruostumattomasta teräksestä valmistettu rakenne

7. Kätevä asennus ja huolto

8. Saatavana pitkä- ja lyhyttyyppiset kokoonpanot

9. Saatavilla useita ruostumattomia teräslajeja

10. Soveltuu yhteensopiviin hygieenisiin käsittelyjärjestelmiin

11. Kiillotetut sisä- ja ulkopinnat

12. Räätälöityjä merkintöjä ja pakkausta tuetaan

Sileä sisäpinta auttaa vähentämään prosessijäämien kertymistä ja tekee rutiinipuhdistuksesta mukavampaa. Tämä tukee sovelluksia, joissa hygienia, puhtaus ja tuotteen puhtaus ovat tärkeitä.

Todellinen saniteettiteho riippuu koko putkijärjestelmästä, mukaan lukien tuotteen geometria, pinnan karheus, hitsin laatu, tiivistyskomponentit, tyhjennysolosuhteet, asennusmenettelyt ja puhdistusprosessit.

Pitkän tyypin ja lyhyen tyypin vaihtoehdot

Pitkä tyyppi

Pitkätyyppinen konfiguraatio tarjoaa suuremman taivutussäteen ja asteittaisemman suuntasiirtymän. Se voi auttaa vähentämään turbulenssia ja painehäviötä sovelluksissa, joissa on riittävästi asennustilaa.

Lyhyt tyyppi

Lyhyttyyppinen kokoonpano soveltuu putkistoon, jossa asennustila on rajoitettu. Sen kompaktit mitat voivat yksinkertaistaa reititystä laitteiden ja muiden putkistokomponenttien ympärillä.

Tarkka keskilinjan säde ja mittaero pitkän ja lyhyen version välillä tulee varmistaa valitun standardin ja tuotepiirustuksen mukaan.

Mittastandardit

Saatavilla olevia mittastandardeja ovat 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 ja JIS G 3447.

Nämä standardit voivat määrittää erilaiset ulkohalkaisijat, seinämän paksuudet, taivutussäteet, keskilinjan mitat, päätymitat, toleranssit ja pintavaatimukset.

Erilaisten standardien mukaan valmistetut tuotteet eivät välttämättä ole suoraan vaihdettavissa keskenään, vaikka niiden nimelliskoko näyttäisi samanlaiselta.

Asiakkaiden tulee tarjousta pyydettäessä antaa tarkat vaaditut standardit, koko, seinämän paksuus, taivutussäde, päätymitat ja liitosputken tiedot.

Vaihto- tai huoltoprojekteissa suositellaan teknisiä piirustuksia tai fyysisiä näytteitä yhteensopivuuden tarkistamiseksi olemassa olevan saniteettiputkiston kanssa.

Pintakäsittely

Sisä- ja ulkopinnat voidaan kiillottaa prosessilla, joka on määritelty karkeudeksi 320.

Kiillotettu pinta auttaa parantamaan tuotteen puhtautta, ulkonäköä, korroosionkestävyyttä ja kestävyyttä prosessijäämien kertymistä vastaan.

Jos projekti vaatii tietyn pinnan karheuden, vaadittava Ra-arvo ja mittauspaikka tulee ilmoittaa erikseen. Pelkkä kiillotushiekkamerkintä ei takaa kiinteää Ra-arvoa.

Lisäkiillotus, passivointi, puhdistus tai pinnan viimeistelyn tarkastus voidaan järjestää projektin vaatimusten mukaan.

Tuotteen merkintä

Tavalliset tuotemerkinnät voivat sisältää:

• LIANHE logo

• Tuotteen koko

• Materiaaliluokka ruostumaton teräs

• Tarvittaessa erä- tai jäljitettävyystiedot

Asiakaslogoja, yksityisiä brändejä, projektinumeroita, lämpönumeroita ja muita räätälöityjä merkintöjä voidaan käyttää vahvistettujen tilausvaatimusten mukaisesti.

Toimituksen tarkastus

Tuotteet tarkastetaan ennen toimitusta. Vakiotoimituksen tarkastus kattaa:

• Materiaaliluokka ruostumaton teräs

• Ulkohalkaisija ja seinämän paksuus

• Kyynärpään kulma

• Taivutussäteen ja keskilinjan mitat

• Loppumitat

• Sisä- ja ulkopinnan kunto

• Hitsauksen ulkonäkö tarvittaessa

• Hydrostaattinen testaus tarvittaessa

• Tuotteiden merkinnät

• Määrät ja pakkaus

Lisätarkastuskohteita voidaan järjestää sovellettavan standardin, käyttökohteen ja asiakkaan vaatimusten mukaan.

Tehdastarkastusraportit ja -todistukset

Tarkastusraportit ja niitä tukevat laatuasiakirjat voidaan toimittaa vahvistettujen eritelmien ja tilausvaatimusten mukaisesti, mukaan lukien:

• EN 10204 3.1 Materiaalitestitodistus

• Raaka-aineen tarkastustodistus

• Röntgentutkimusraportti, jos mahdollista

• Hydraulitestiraportti tarvittaessa

• Mittatarkastusraportti

• Pintakäsittelyn tarkastusraportti

• Kolmannen osapuolen tarkastusraportti

• Muut hankekohtaiset laatuasiakirjat

Vaadittu tarkastuksen laajuus, testaussuhde, dokumentaatio, pinnan viimeistelyvaatimukset ja kolmannen osapuolen tarkastusjärjestelyt tulee vahvistaa ennen tuotantoa.

Tuotteen laadunvalvonta

LIANHE soveltaa prosessi- ja lopputarkastusmenettelyjä raaka-aineen valmisteluun, leikkaamiseen, muotoiluun, koneistukseen, hitsaukseen, pintakäsittelyyn, testaukseen, merkintään ja pakkaamiseen.

Tärkeimmät laadunvalvontamenettelyt sisältävät:

1. Saapuvien raaka-aineiden ulkohalkaisijan, seinämän paksuuden, materiaalilaadun, dokumentaation ja pinnan kunnon tarkastaminen.

2. Raaka-aineiden pituuden, leikkausasennon ja loppukunnon tarkistaminen leikkauksen jälkeen.

3. Ulkohalkaisijan, seinämän paksuuden, kulmakulman, taivutussäteen, päätyjen mittojen ja muiden kriittisten mittausten tarkastaminen koneistuksen ja muotoilun jälkeen.

4. Hitsauksen mittojen, hitsin ulkonäön, kohdistuksen ja pinnan laadun tarkistaminen hitsauksen jälkeen tarvittaessa.

5. Sisä- ja ulkopintojen tarkastus kiillotuksen ja muiden pintakäsittelytoimenpiteiden jälkeen.

6. Hydrostaattisten tai ilmatiiviystestien suorittaminen sovellettavien tuote- ja tarkastusvaatimusten mukaisesti.

7. Tuotemerkintöjen, määrien, pakkausmateriaalien, etikettien ja lähetysmerkintöjen tarkastus ennen lähetystä.

Tuotteet hyväksytään toimitettaviksi soveltuvien tarkastusmenettelyjen suorittamisen jälkeen.

Pakkaus

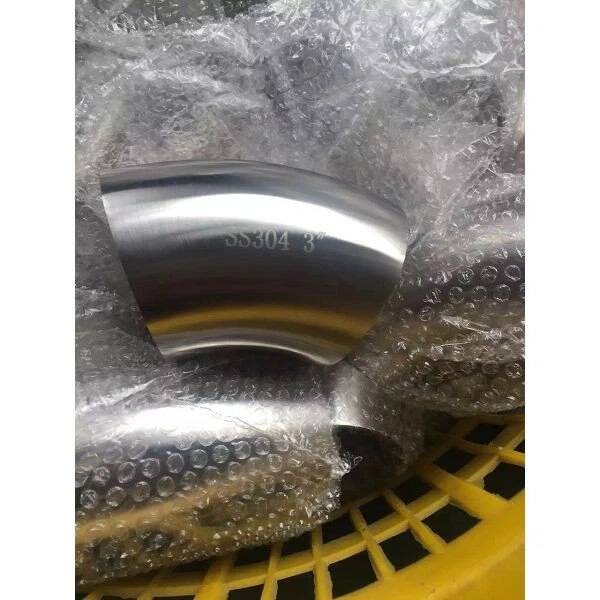

Jokainen 45 asteen terveyskyynärpää on suojattu muovipakkauksella, joka vähentää altistumista pölylle, kosteudelle, naarmuille ja pinnan saastumiselle.

Tuotteet pakataan sitten vientipakkauksiin, kääritään tarvittaessa kudottuihin pussisuojuksiin ja yhdistetään puulaatikoihin kansainvälisiä kuljetuksia varten.

Räätälöidyt laatikot, asiakaslogot, etiketit, viivakoodit, lavapakkaukset ja muut vientipakkausjärjestelyt voidaan toimittaa vahvistettujen vaatimusten mukaisesti.

Minimitilausmäärä ja varasto

Minimitilausmäärä:Normaalisti 5-10 kappaletta riippuen tuotteen koosta, materiaalista, mittastandardista ja varastosta.

Pidämme varastossa monia tavallisia tuotteita ja yleisesti pyydettyjä kokoja. Valittuja tuotteita voi olla saatavilla jopa 5 000 kappaletta.

Koska varastotasot muuttuvat jatkuvasti, todelliset varastomäärät ja välitön toimitusten saatavuus tulee varmistaa tarjousta pyydettäessä.

Näytteet ja tarjous

Ilmaiset näytteet:Näytteitä voidaan toimittaa maksutta mittojen todentamista ja laadun arviointia varten. Kansainväliset pikatoimituskulut maksaa yleensä vastaanottaja.

Lainausaika:Normaalisti kolmen työtunnin kuluessa täydellisen koon, materiaalin, mittastandardin, seinämän paksuuden, määrän ja toimitustietojen vastaanottamisesta.

Tarjouksen voimassaolo:Normaalisti 3–7 päivää ruostumattoman teräksen raaka-aineiden hintojen, valuuttakurssien ja nykyisten markkinaolosuhteiden mukaan.

Toimitusaika

Varastossa olevat normaalikokoiset tuotteet toimitetaan normaalisti 3-7 päivän sisällä.

Uutta tuotantoa vaativat tilaukset vievät normaalisti noin 25 päivää. Todellinen toimitusaikataulu riippuu valitusta koosta, materiaalista, mittastandardista, tilausmäärästä, tarkastusvaatimuksista, pakkauksesta ja nykyisestä tehtaan tuotantosuunnitelmasta.

Huoltopalvelu

Normaali tuotteen laadun takuuaikamme on yksi vuosi.

Jos valmistukseen liittyvä laatuongelma varmistuu takuuaikana, tiimimme tutkii syyn ja tarjoaa sopivan teknisen tai myynnin jälkeisen ratkaisun.

Asiakkaiden tulee toimittaa teknisen arvioinnin avuksi tilausnumero, tuotteen koko, materiaaliluokka, mittastandardi, seinämän paksuus, asennusolosuhteet, kuljetettava materiaali ja asiaankuuluvat valokuvat tai videot.

Valmistaja:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
