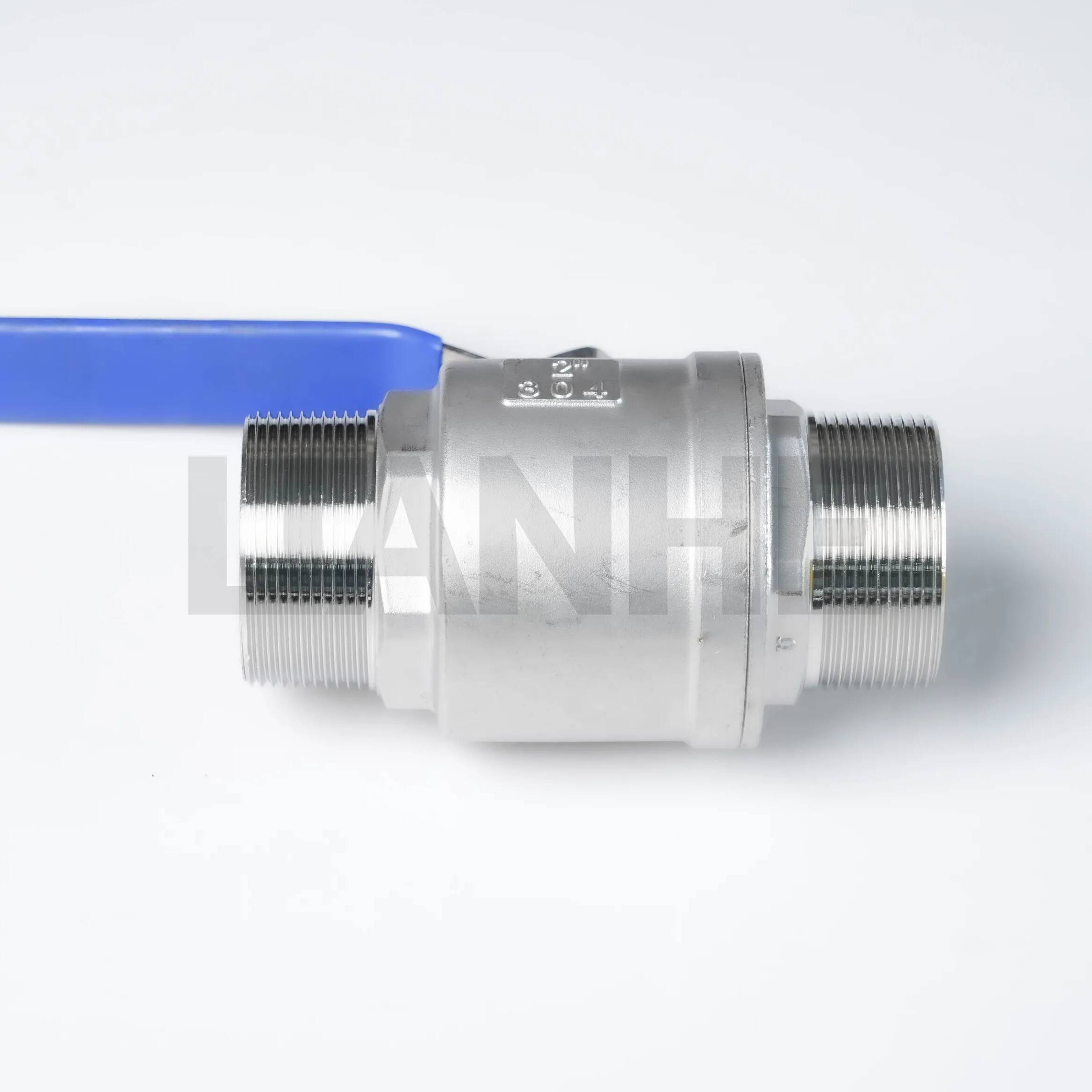

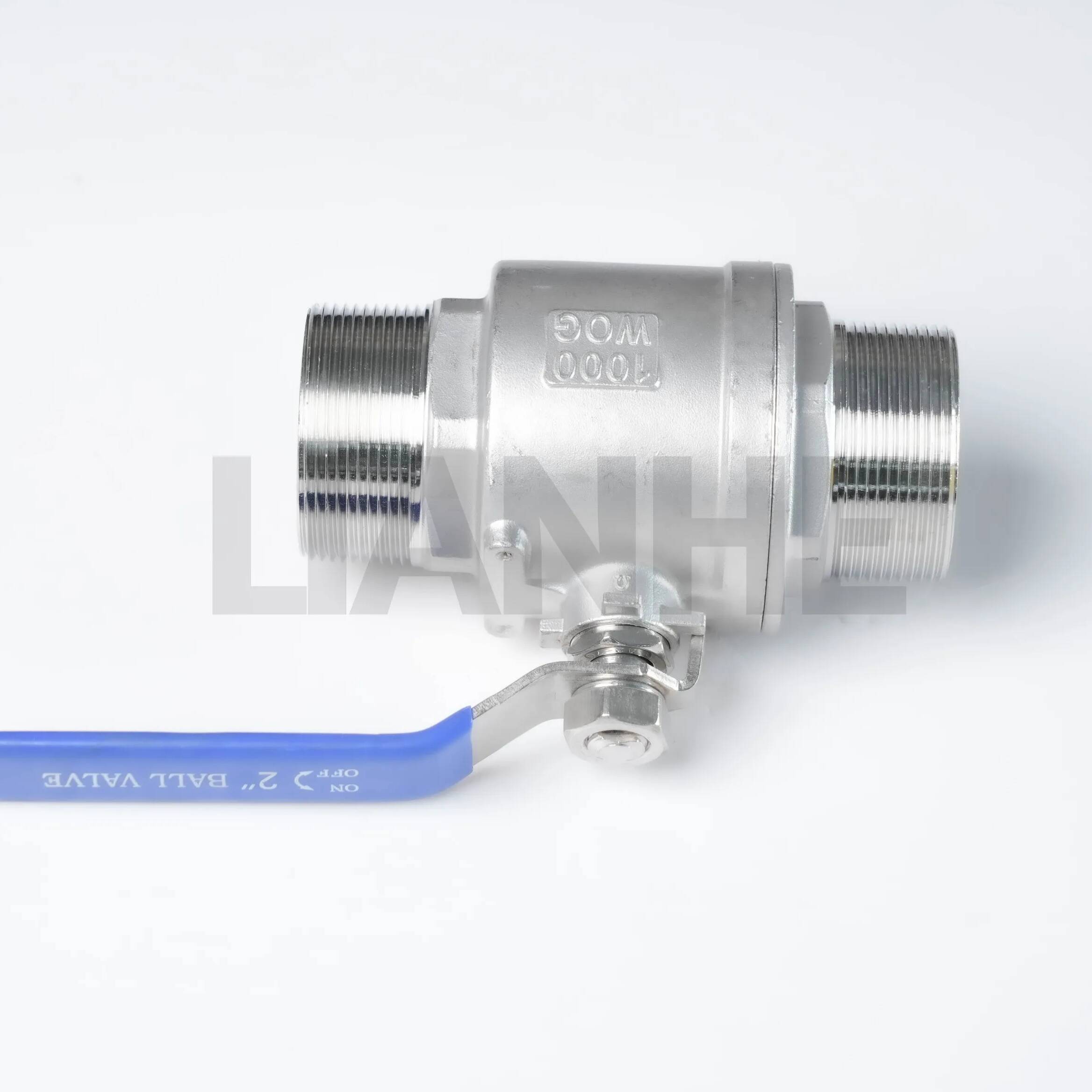

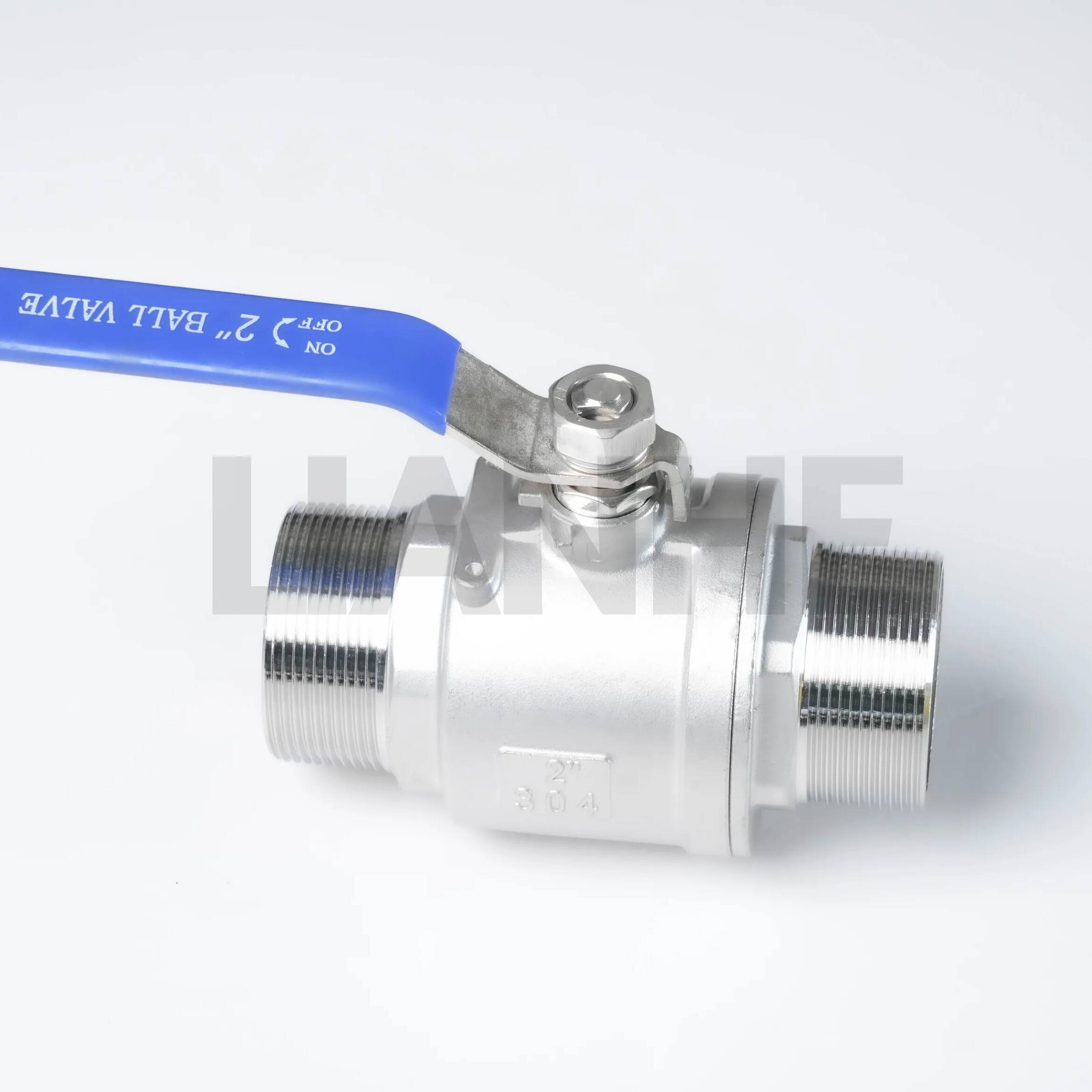

Korkeapaineinen ruostumattomasta teräksestä valmistettu 2-osainen uroskierrepalloventtiili teollisuusjärjestelmiin

Yleiskatsaus

Korkeapaineinen ruostumattomasta teräksestä valmistettu 2-osainen uroskierrepalloventtiili on kestävä virtauksensäätöratkaisu, joka on suunniteltu korkeapaineisiin kierrejärjestelmiin, joka tarjoaa luotettavan sulkemisen ja pitkän käyttöiän teollisissa sovelluksissa. Tämä venttiili on valmistettu ruostumattomasta teräksestä 304 tai 316, ja siinä on ulkopuoliset NPT-kierteet (ANSI B1.20.1) ja täysreikäinen rakenne, jossa yhdistyvät asennuksen helppous ja vankka suorituskyky äärimmäisissä olosuhteissa.

Ominaisuudet

Korkean paineen kesto:

Arvioitu 2 000 PSI:lle (304 ruostumaton teräs) ja 3 000 PSI (316 ruostumaton teräs) 20 °C:ssa, murtumispaineella 4x käyttöpaine turvamarginaaleja varten.

Kiinteä varsi ja kuula (yksiosainen rakenne) vähentävät vikakohtia, sopivat sykkivälle virtaukselle pumpun painelinjoissa ja hydraulijärjestelmissä.

Tarkkuuskierreliitännät:

NPT-uroskierteet (kartiot) tarjoavat itsekiristyviä tiivisteitä ilman lisätiivisteitä, jotka ovat yhteensopivat aikataulun 80 putkien ja raskaiden liitosten kanssa.

Kierteet on päällystetty tarttumista estävällä aineella asennuksen aikana, mikä vähentää räjähdysvaaraa suuria vääntömomentteja vaativissa asennuksissa (suositeltu vääntömomentti: 60 N·m 1" venttiileille).

Parannettu tiivistystekniikka:

PTFE-istuin tukirenkaalla estää pursottamisen korkeassa paineessa saavuttaen nollavuotoja (kuplatiivis) API 598 -testauksen mukaisesti.

Antistaattinen laite (jousikuormitettu) varmistaa sähkön jatkuvuuden pallon ja varren välillä, mikä on välttämätöntä syttyvien kaasujen sovelluksissa kipinöinnin estämiseksi.

Toiminnan monipuolisuus:

Lämpötila-alue: -20°C - 180°C (PTFE-istuin); -40°C - 260°C (RPTFE-istuin), soveltuu kylmävarastointiin ja kuumille prosessilinjoille.

Saatavana kooissa 1/4" - 3" NPS, valinnaisella lukittavalla vivulla estämään luvaton käyttö turvallisuuden kannalta kriittisissä järjestelmissä.

Sovellus

Täydellinen korkeapaineiseen teolliseen ja kaupalliseen käyttöön:

Hydraulijärjestelmät: Ohjausventtiilit raskaissa koneissa, puristimissa ja ruiskuvalukoneissa varmistavat luotettavan sulkeutumisen painepiippujen aikana.

Paineilmalinjat: On/off-ohjaus tehtaan pneumaattisissa järjestelmissä, 304 ruostumaton teräs kestää kosteuden aiheuttamaa korroosiota ilmakompressoreissa.

Petrokemian tehtaat: Näytteenottoventtiilit haihtuville orgaanisille yhdisteille (VOC), joissa on 316 ruostumatonta terästä, jotka täyttävät OSHA:n vaarallisten aineiden käsittelystandardit.

Kaivoslaitteet: Vesi- ja lietelinjat maanalaisissa töissä, jotka kestävät hankaavia hiukkasia ja korkeita syklisiä paineita.

FAQ

K: Voidaanko venttiili asentaa pystysuoraan putkistoon?

V:Kyllä, mutta varmista, että vipu on käytettävissä käyttöä varten; vaakasuora asennus on suositeltavaa istuimen optimaalisen kulumisen takaamiseksi.

K: Mitä eroa on ruostumattomasta teräksestä valmistettujen 304- ja 316-versioiden välillä??

V:316 sisältää molybdeeniä erinomaisen kloridinkestävyyden vuoksi, joten se soveltuu merivesi- ja kemiallisiin sovelluksiin, kun taas 304 on ihanteellinen yleiseen käyttöön.

K: Kuinka hävittää vanhat venttiilit turvallisesti?

V:Kierrätä sertifioitujen metallien kierrättäjien kautta; 304/316 ruostumaton teräs on 100 % kierrätettävää ominaisuuksien menettämättä.

K: Tarvitaanko paineenalennusventtiili ennen virtausta?

V:Kyllä, järjestelmissä, jotka ovat alttiita painepiikkeille (esim. pumpun käynnistykset) venttiilin ja putkiston suojaamiseksi ylipainevaurioilta.
