Koko: 1/4" - 4" (DN8-DN100)
Portti: Täysi poraus;
Lopeta yhteys: Naaras/uroskierre BSPT BSP NPT, DIN259/2999, ISO 228
Käsitellä:Investment Casting Body - CNC-sorvikäsittely.
Työpaine: 1000 PSI WOG:lle.
Hydrostaattinen testipaine:1500 psi
Säädettävä varren tiiviste
Puhdas teflon tiivisteet ja istuimet
Lämpötila-alue: -60 - 450°

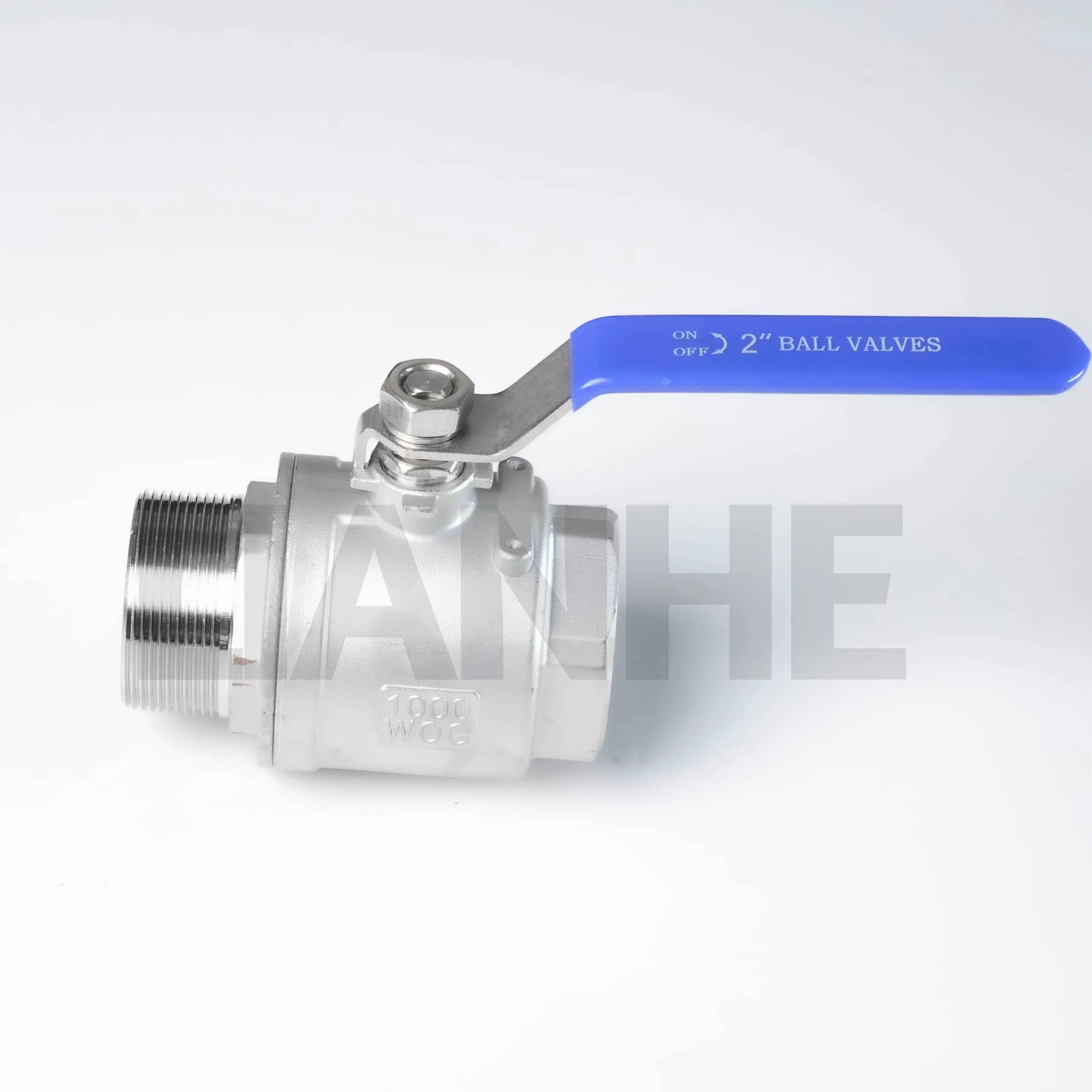

Heavy Duty ruostumattomasta teräksestä valmistettu 2-osainen F/M-kierrepalloventtiili on vankka virtauksensäätöratkaisu, joka on suunniteltu korkeapaineisiin, korkean korroosion teollisuuden sovelluksiin. Tämä venttiili on valmistettu ruostumattomasta 316 teräksestä, ja siinä on naaras- ja ulkopuoliset NPT-kierteet (ANSI B1.20.1) ja täysreikäinen rakenne, mikä varmistaa luotettavan suorituskyvyn ankarissa ympäristöissä, joissa kestävyys ja vuodonkestävyys ovat kriittisiä.
Teollisuusluokan rakentaminen:
316 ruostumattomasta teräksestä valmistettu runko (ASTM A316), jossa on 3,5 % molybdeenia ja tarjoaa 50 % paremman kloridipisteen kestävyyden kuin ruostumaton 304 teräs.
Kaksiosainen rakenne, jossa on läpikarkaistu varsi (HRC 35-40) ja vahvistettu istuimen pidike, kestää 1500 PSI:n käyttöpainetta ja 10000 käyttöikää.
Täysimainen virtaustehokkuus:
Rajoittamaton virtausreitti (reikä yhtä suuri kuin putken halkaisija) vähentää paineen pudotusta 25 % verrattuna supistetun aukon venttiileihin, mikä on ihanteellinen suurivirtausjärjestelmiin (esim. 50 GPM 2" venttiileille).
PTFE-tiiviste pursotusta estävällä renkaalla mahdollistaa kuplantiiviin sulkemisen (API 598) ja alhaisen vääntömomentin (≤15 N·m 2" venttiileille) jopa 5 vuoden käytön jälkeen.
Kierteitetyn yhteyden vahvuus:
Naaras-NPT (sisääntulo) ja uros-NPT (ulostulo) -kierteet varmistavat putken kiinnityksen, yhteensopivat teräs-, messinki- ja PVC-putkien kanssa, valinnaisilla kierretiivisteurilla, jotka parantavat vuodonvastusta.
Kestävä käsipyörä (alumiini tai ruostumaton teräs) tarjoaa 30 % enemmän vääntömomenttia kuin tavalliset vivut, ja se sopii manuaaliseen käyttöön vaikeapääsyisissä paikoissa.
Äärimmäinen ympäristönkestävyys:
Lämpötila-alue: -40°C - 260°C (RPTFE-istuin), sopii kryogeenisille nesteille, kuumalle öljylle ja kemiallisille liuottimille.
Yhteensopiva NACE MR0175:n kanssa hapankaasupalveluissa, joten se on ihanteellinen öljy- ja kaasusovelluksiin, joissa H2S-pitoisuus on ≤3 000 PPM.
Ihanteellinen vaativiin teollisuusympäristöihin:
Öljyn ja kaasun etsintä: On/off-ohjaus kaivonpään näytteenottolinjoissa ja kemikaalien ruiskutusjärjestelmissä, joissa 316 ruostumaton teräs kestää rikkivetyä korroosiota.
Kemiallinen käsittely: Aggressiivisten väliaineiden, kuten rikkihapon, natriumhydroksidin ja orgaanisten liuottimien käsittely reaktoreissa ja tislauskolonneissa.
Meritekniikka: Suolaisen veden painolastijärjestelmät ja offshore-lauttaputket, jotka kestävät jatkuvan altistuksen merivedelle ja meriilmakehille.
Sähköntuotanto: Korkeapaineiset syöttövesilinjat ja höyrylukot kombilaitoksissa, jotka kestävät nopeaa lämpökiertoa ja hiukkaseroosiota.
K: Voidaanko venttiili automatisoida toimilaitteella?
V:Kyllä, ISO 5211 -asennusalusta (valinnainen) mahdollistaa sähköisten/pneumaattisten toimilaitteiden suoran kiinnityksen kauko-ohjausta varten.
K: Mikä on suositeltu kierretiiviste kemiallisiin sovelluksiin?
V:Käytä materiaalia kestävää PTFE-pohjaista tiivisteainetta; katso tekniset tiedot kemiallisten yhteensopivuustaulukoiden saamiseksi.
K: Kuinka tarkastaa istuimen kuluminen kriittisissä sovelluksissa?
V:Suorita vuosittainen kuplatesti (5 PSI:n ilmanpaine) ja tarkista vuodot; vaihda istuimet, jos vuoto ylittää API 598 -standardin.
K: Sopiiko venttiili hankaaville aineille?
V:Kyllä, mutta asenna siivilä ylävirtaan yli 50 μm:n hiukkasten suodattamiseksi ja harkitse metalli-metalli-istuinta pidentääksesi käyttöikää.
Heavy Duty ruostumattomasta teräksestä valmistettu 2-osainen F/M-kierrepalloventtiili on vankka virtauksensäätöratkaisu, joka on suunniteltu korkeapaineisiin, korkean korroosion teollisuuden sovelluksiin. Tämä venttiili on valmistettu ruostumattomasta 316 teräksestä, ja siinä on naaras- ja ulkopuoliset NPT-kierteet (ANSI B1.20.1) ja täysreikäinen rakenne, mikä varmistaa luotettavan suorituskyvyn ankarissa ympäristöissä, joissa kestävyys ja vuodonkestävyys ovat kriittisiä.
Teollisuusluokan rakentaminen:
316 ruostumattomasta teräksestä valmistettu runko (ASTM A316), jossa on 3,5 % molybdeenia ja tarjoaa 50 % paremman kloridipisteen kestävyyden kuin ruostumaton 304 teräs.
Kaksiosainen rakenne, jossa on läpikarkaistu varsi (HRC 35-40) ja vahvistettu istuimen pidike, kestää 1500 PSI:n käyttöpainetta ja 10000 käyttöikää.
Täysimainen virtaustehokkuus:
Rajoittamaton virtausreitti (reikä yhtä suuri kuin putken halkaisija) vähentää paineen pudotusta 25 % verrattuna supistetun aukon venttiileihin, mikä on ihanteellinen suurivirtausjärjestelmiin (esim. 50 GPM 2" venttiileille).
PTFE-tiiviste pursotusta estävällä renkaalla mahdollistaa kuplantiiviin sulkemisen (API 598) ja alhaisen vääntömomentin (≤15 N·m 2" venttiileille) jopa 5 vuoden käytön jälkeen.
Kierteitetyn yhteyden vahvuus:
Naaras-NPT (sisääntulo) ja uros-NPT (ulostulo) -kierteet varmistavat putken kiinnityksen, yhteensopivat teräs-, messinki- ja PVC-putkien kanssa, valinnaisilla kierretiivisteurilla, jotka parantavat vuodonvastusta.
Kestävä käsipyörä (alumiini tai ruostumaton teräs) tarjoaa 30 % enemmän vääntömomenttia kuin tavalliset vivut, ja se sopii manuaaliseen käyttöön vaikeapääsyisissä paikoissa.
Äärimmäinen ympäristönkestävyys:
Lämpötila-alue: -40°C - 260°C (RPTFE-istuin), sopii kryogeenisille nesteille, kuumalle öljylle ja kemiallisille liuottimille.
Yhteensopiva NACE MR0175:n kanssa hapankaasupalveluissa, joten se on ihanteellinen öljy- ja kaasusovelluksiin, joissa H2S-pitoisuus on ≤3 000 PPM.
Ihanteellinen vaativiin teollisuusympäristöihin:
Öljyn ja kaasun etsintä: On/off-ohjaus kaivonpään näytteenottolinjoissa ja kemikaalien ruiskutusjärjestelmissä, joissa 316 ruostumaton teräs kestää rikkivetyä korroosiota.
Kemiallinen käsittely: Aggressiivisten väliaineiden, kuten rikkihapon, natriumhydroksidin ja orgaanisten liuottimien käsittely reaktoreissa ja tislauskolonneissa.
Meritekniikka: Suolaisen veden painolastijärjestelmät ja offshore-lauttaputket, jotka kestävät jatkuvan altistuksen merivedelle ja meriilmakehille.
Sähköntuotanto: Korkeapaineiset syöttövesilinjat ja höyrylukot kombilaitoksissa, jotka kestävät nopeaa lämpökiertoa ja hiukkaseroosiota.
K: Voidaanko venttiili automatisoida toimilaitteella?
V:Kyllä, ISO 5211 -asennusalusta (valinnainen) mahdollistaa sähköisten/pneumaattisten toimilaitteiden suoran kiinnityksen kauko-ohjausta varten.
K: Mikä on suositeltu kierretiiviste kemiallisiin sovelluksiin?
V:Käytä materiaalia kestävää PTFE-pohjaista tiivisteainetta; katso tekniset tiedot kemiallisten yhteensopivuustaulukoiden saamiseksi.
K: Kuinka tarkastaa istuimen kuluminen kriittisissä sovelluksissa?
V:Suorita vuosittainen kuplatesti (5 PSI:n ilmanpaine) ja tarkista vuodot; vaihda istuimet, jos vuoto ylittää API 598 -standardin.
K: Sopiiko venttiili hankaaville aineille?
V:Kyllä, mutta asenna siivilä ylävirtaan yli 50 μm:n hiukkasten suodattamiseksi ja harkitse metalli-metalli-istuinta pidentääksesi käyttöikää.
