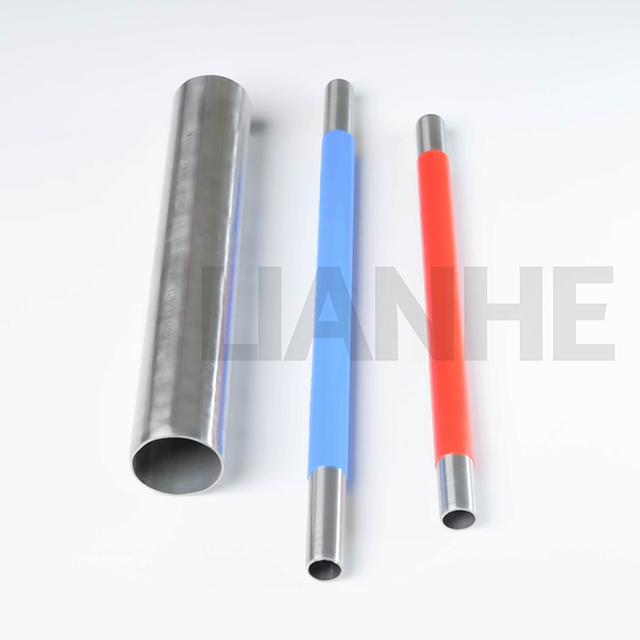

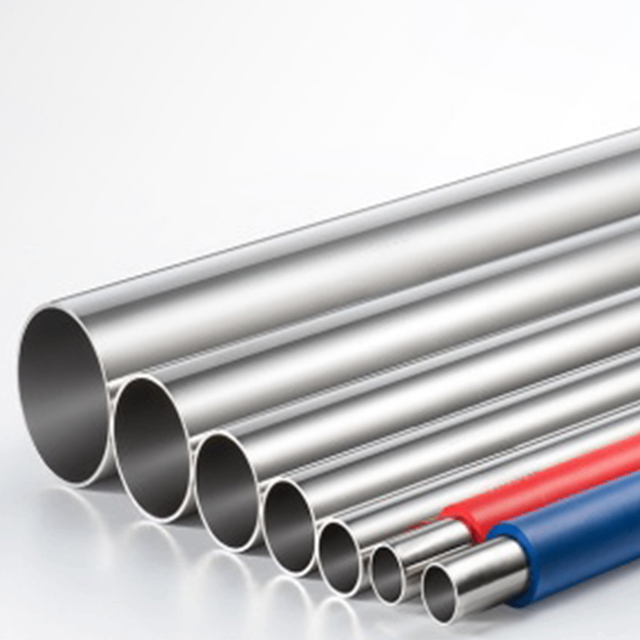

Ruostumattomasta teräksestä valmistettu vesiputki

Tekniset tiedot

Kokoalue:1/4"–8" (DN10–DN200)

Seinän paksuus:0,6-5,0 mm

Sovellettavat standardit:GB/T 19228.1-2011, EN, DIN ja ASME

Saatavilla olevat materiaalit:

• 0Cr18Ni9, SS304, S30408, SUS304 ja 1.4301

• 0Cr17Ni12Mo2, SS316 ja SUS316

• SS304L, S30403 ja 1.4306

• SS316L, S31603 ja 1.4404

Saatavilla olevat tiivisterengasmateriaalit:CIIR, EPDM, PTFE ja NBR

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Sovellettava tiivisteen lämpötila-alue:-20°C - +110°C

Valmistusprosessi:ERW ja hitsaus

Pintakäsittelyvaihtoehdot:Tärinäkiillotus, magneettikiillotus ja peittaus

Tuotemerkintä:LOGO–OD–W.T.–Materiaali. Asiakaslogoja, yksityisiä tuotemerkkejä, erätietoja ja muita räätälöityjä merkintöjä voidaan käyttää erityisvaatimusten mukaan.

Vakiopakkaus:Muovipussit, vientilaatikot ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015, soveltuvien tuotteiden CE-asiakirjat ja terveyslisenssi

Merkki:LIANHE

HS-koodi: 7307230000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Todelliset käyttöpaine- ja lämpötilarajat riippuvat tuotteen koosta, seinämän paksuudesta, ruostumattoman teräksen laadusta, tiivisterengasmateriaalista, kuljetettavasta aineesta, liitosrakenteesta ja sovellettavasta projektistandardista.

Sovellettava media

Tuotteet voidaan toimittaa käytettäviksi yhteensopivien nestemäisten ja kaasumaisten väliaineiden kanssa, mukaan lukien:

• Juomavesi

• Kylmä vesi ja kuuma vesi

• Jätevesi

• Teollisuusvesi

• Öljy ja yhteensopivat nestemäiset aineet

• Kaasu ja yhteensopivat kaasumaiset väliaineet

Ennen tilaamista asiakkaiden tulee vahvistaa ruostumattoman teräksen ja tiivisterenkaan materiaalin yhteensopivuus kuljetettavan väliaineen, käyttölämpötilan, järjestelmän paineen ja odotetun käyttöiän kanssa.

Juomaveden, kaasun, öljyn, höyryn, kemikaalien tai muiden erikoistuneiden välineiden osalta saatetaan vaatia lisätestausta, sertifiointia tai projektikohtaisia ​​asiakirjoja.

Sovellusalueet

Tuotteita voidaan käyttää erilaisissa kaupallisissa, asuin-, meri-, teollisuus- ja infrastruktuuriprojekteissa, mukaan lukien:

• Insinööri- ja infrastruktuuriprojektit

• Laivojen ja laivojen putkistoasennukset

• Liikerakennukset

• Asuinrakennukset

• Sairaalat ja lääketieteelliset laitokset

• Hotellit ja julkiset tilat

• Ympäristönsuojelulaitteet

• Vedenkäsittelyjärjestelmät

• Lämmitysasennukset

• Ilmastointijärjestelmät

• Teolliset jalostuslaitokset

Niitä voidaan käyttää vesihuoltojärjestelmissä, suorissa juomavesiputkissa, kaasunjakelujärjestelmissä, jätevesijärjestelmissä, ympäristönsuojeluputkissa, höyryjärjestelmissä, lämmitysverkoissa, ilmastointiputkistoissa ja teollisuuden vesijärjestelmissä.

Lopullinen tuotekokoonpano tulee valita käyttöpaineen, lämpötilan, kuljetettavan väliaineen, materiaalilaadun, seinämän paksuuden, tiivisterenkaan materiaalin, liitosrakenteen ja paikallisten projektivaatimusten mukaan.

Tuotteen edut

1. Korkea mekaaninen lujuus ja rakenteellinen vakaus

2. Erinomainen korroosion- ja hapettumiskestävyys

3. Pitkä käyttöikä

4. Matala sisäinen virtausvastus

5. Hyvä tärinä ja seisminen suorituskyky

6. Luotettava yhteyden suorituskyky

7. Kestävä ja kierrätettävä ruostumattomasta teräksestä valmistettu rakenne

8. Nopea ja kätevä asennus

9. Soveltuu piiloasennukseen, jos se on sallittua

10. Pienemmät asennus- ja ylläpitokustannukset

11. Hyvä kulutus- ja muodonmuutoskestävyys

12. Hygieeninen rakenne sopiville juomavesijärjestelmille

13. Luotettava tiivistyskyky pienemmällä vuotoriskillä

Oikea putken valmistelu, tuotteen kohdistus, tiivisterenkaiden valinta, komponenttien kokoaminen, työkalun kalibrointi ja lopputarkastus ovat olennaisia ​​luotettavan suorituskyvyn kannalta.

Piiloasennuksen soveltuvuus tulee arvioida paikallisten rakennusmääräysten, pääsyvaatimusten, kunnossapitoehtojen ja koko putkiston suunnittelun mukaan.

Tiivistysrengasvaihtoehdot

Saatavilla olevia tiivisterengasmateriaaleja ovat CIIR, EPDM, PTFE ja NBR. Jokaisella materiaalilla on erilaiset lämpötilan kestävyyden, kemiallisen yhteensopivuuden, elastisuuden ja pitkän aikavälin tiivistysominaisuudet.

Sopiva tiivisterengasmateriaali tulee valita seuraavien seikkojen mukaan:

• Kuljetettu väliaine

• Käyttölämpötila

• Työpaine

• Kemiallinen pitoisuus

• Juomavesi- tai hygieniavaatimukset

• Odotettu käyttöikä

• Asennusympäristö

Ilmoitettu lämpötila-alue -20°C - +110°C on yleinen viite. Todellinen sallittu alue on vahvistettava valitun tiivistemateriaalin, väliaineen, järjestelmäpaineen ja käyttöolosuhteiden mukaan.

Tuotteen testaus

Käytettävissä olevia testausmenetelmiä ovat:

• Hydrostaattisen paineen testi

• Ilmatiiviystesti

• Työpainetesti

• Negatiivisen paineen testi

• Ulosvetotesti

• Kylmän ja kuuman veden lämpötilan pyöräilytesti

• Hydrostaattinen taivutus- ja vääntötesti

• Hydrostaattinen tärinätesti

• Hydrostaattinen iskutesti

Sovellettavat testauskohteet ja näytteenottosuhde riippuvat valitusta spesifikaatiosta, hallitsevasta standardista, suunnitellusta sovelluksesta ja vahvistetusta tarkastussuunnitelmasta.

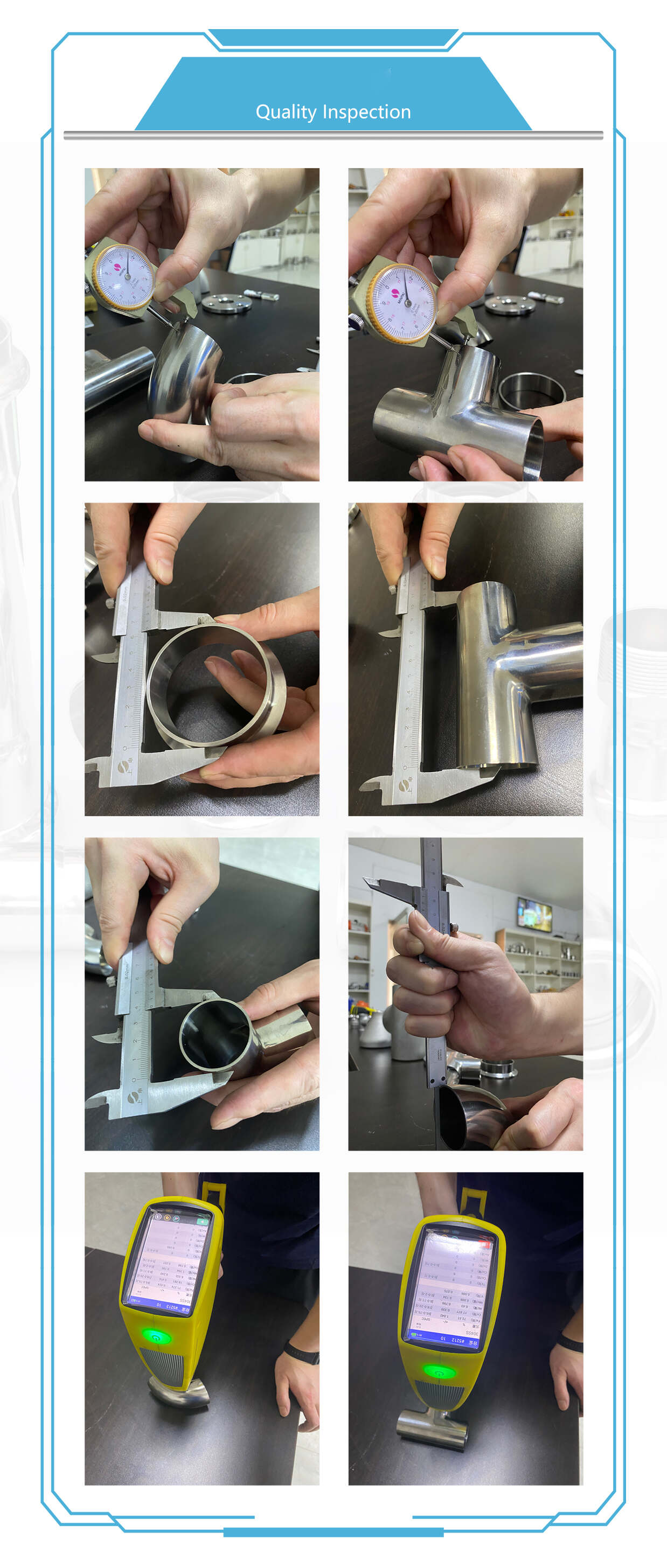

Toimituksen tarkastus

Tuotteet tarkastetaan ennen toimitusta. Vakiotoimituksen tarkastus kattaa:

• Materiaaliluokka ruostumaton teräs

• Ulkohalkaisija ja seinämän paksuus

• Tuotteen mitat ja toleranssit

• Liitäntäalueen mitat

• Sisä- ja ulkopinnan kunto

• Hitsauksen ulkonäkö tarvittaessa

• Hydrostaattinen suorituskyky

• Ilmatiiviyden suorituskyky

• Tuotteiden merkinnät

• Määrät ja pakkaus

Lisätarkastuskohteita voidaan järjestää soveltuvan standardin ja projektivaatimusten mukaan.

Tehdastarkastusraportit ja -todistukset

Tarkastusraportit ja niitä tukevat laatuasiakirjat voidaan toimittaa vahvistettujen tuote- ja tilausvaatimusten mukaisesti, mukaan lukien:

• EN 10204 3.1 Materiaalitestitodistus

• Raaka-aineen tarkastustodistus

• Röntgentutkimusraportti, jos mahdollista

• Hydraulitestiraportti

• Mittatarkastusraportti

• Tarvittaessa hitsin tarkastusraportti

• Paine- ja ilmatiiviystestiraportti

• Kolmannen osapuolen tarkastusraportti

• Muut hankekohtaiset laatuasiakirjat

Vaadittu tarkastuksen laajuus, testaussuhde, dokumentaatio ja kolmannen osapuolen todistamisjärjestelyt tulee vahvistaa ennen tuotantoa.

Tuotteen laadunvalvonta

LIANHE soveltaa prosessi- ja lopputarkastusmenettelyjä raaka-aineen valmisteluun, leikkaukseen, koneistukseen, muotoiluun, hitsaukseen, lämpökäsittelyyn, pintakäsittelyyn, testaukseen, merkintään ja pakkaamiseen.

Tärkeimmät laadunvalvontamenettelyt sisältävät:

1. Saapuvien raaka-aineiden ulkohalkaisijan, seinämän paksuuden, materiaalilaadun, dokumentaation ja pinnan kunnon tarkastaminen.

2. Raaka-aineiden pituuden, leikkausasennon ja loppukunnon tarkistaminen leikkauksen jälkeen.

3. Liitosalueiden, ulkohalkaisijan, seinämän paksuuden ja muiden kriittisten mittojen tarkastus koneistuksen ja muotoilun jälkeen.

4. Hitsauksen mittojen, hitsin ulkonäön, kohdistuksen ja pinnan laadun tarkistaminen hitsauksen ja muovauksen jälkeen.

5. Pinnan, mittojen ja liitosalueiden tarkastus lämpökäsittelyn jälkeen tarvittaessa.

6. Pintalaadun tarkistaminen tärinäkiillotuksen, magneettikiillotuksen, peittauksen tai muun pintakäsittelyn jälkeen.

7. Hydraulisten paine- ja ilmatiiviystestien suorittaminen voimassa olevien tarkastusvaatimusten mukaisesti.

8. Tuotemerkintöjen, määrien, pakkausmateriaalien, etikettien ja lähetysmerkintöjen tarkastus ennen lähetystä.

Tuotteet hyväksytään toimitettaviksi soveltuvien tarkastusmenettelyjen suorittamisen jälkeen.

Tuotantolaitteet

Tuotantolaitoksemme on varustettu viidellä automaattisella putkihitsauslinjalla, kahdella laserleikkauskoneella, viidellä tärinäkiillotuskoneella, kahdella magneettikiillotuskoneella, viidellä ilmatiiviyden ja hydraulisen testausyksiköllä, kolmella muovauskoneella, kolmella urituskoneella, kahdella porakoneella, kymmenellä CNC-sorvella ja kuudella loppukäsittelykoneella.

Lisävarusteita ovat kaksi pystysuoraa vetymuovauskonetta, kaksi runkotyyppistä vetymuovauskonetta, kymmenen putken taivutuskonetta, kahdeksan automaattista argonkaarihitsauskonetta, neljä hydraulista vetokonetta, neljä nopeaa hydraulista lävistyskonetta, kaksi lasermerkintäkonetta, kaksi pakkausyksikköä ja muut niihin liittyvät tuotanto- ja tarkastuslaitteet.

Nämä tuotantoominaisuudet tukevat raaka-aineiden valmistelua, ERW-käsittelyä, leikkausta, muovausta, hitsausta, lämpökäsittelyä, pintakäsittelyä, testausta, merkintää, tarkastusta ja vientipakkauksia.

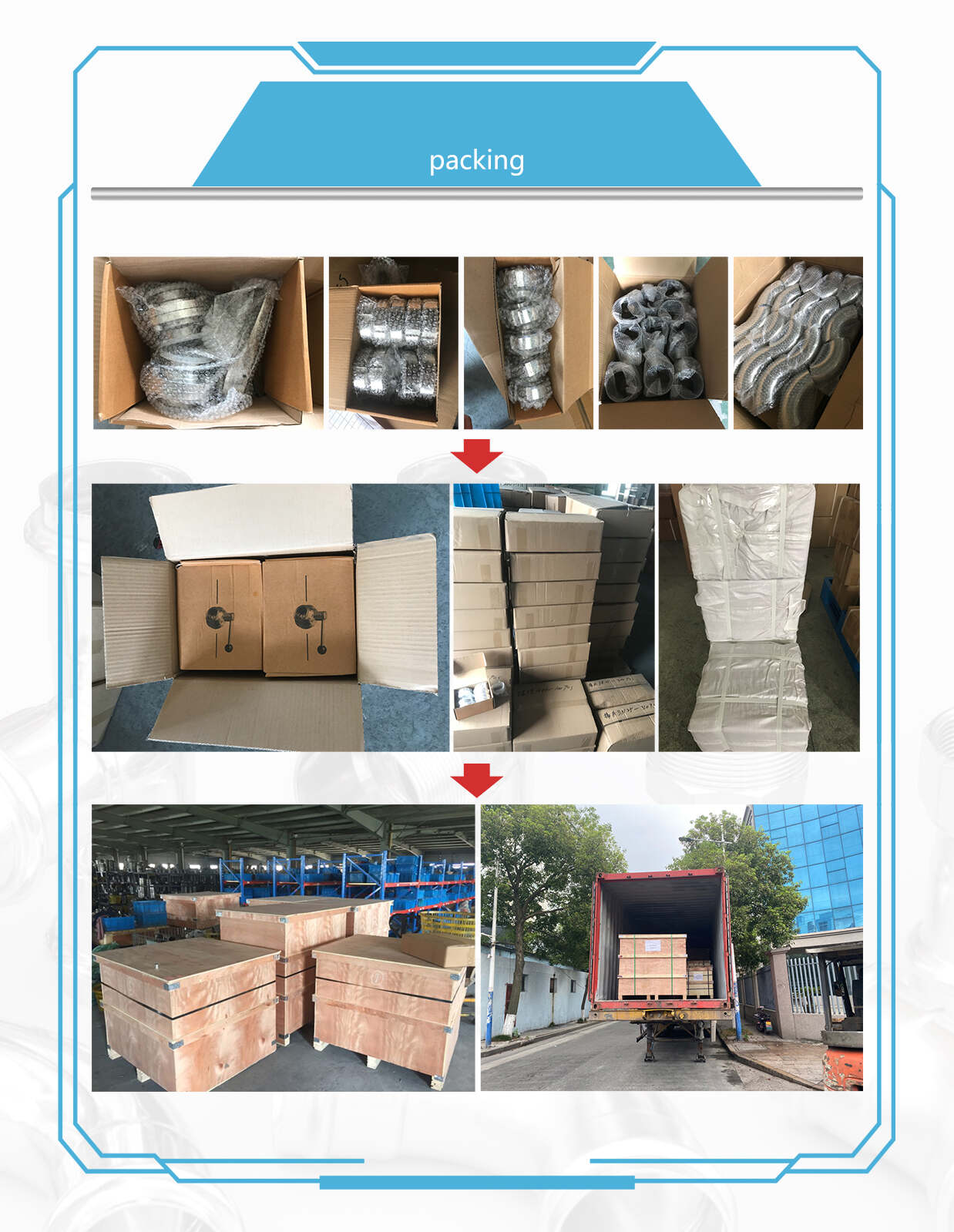

Pakkaus

Jokainen tuote on suojattu muovipussilla kosteuden, pölyn ja pinnan likaantumisen vähentämiseksi.

Tuotteet pakataan sitten vahvistettuihin vientilaatikoihin ja yhdistetään tarvittaessa puulaatikoihin.

Räätälöidyt laatikot, asiakaslogot, etiketit, viivakoodit, lavapakkaukset ja muut vientipakkausjärjestelyt voidaan toimittaa vahvistettujen vaatimusten mukaisesti.

Maksuehdot

Normaali maksuehtomme on 30 % T/T-talletus, joka maksetaan etukäteen, ja loput 70 % T/T-saldo maksetaan ennen toimitusta. Tarkemmista maksuehdoista voidaan keskustella tilauksen arvon ja yhteistyövaatimusten mukaan.

Käytettävissä olevia maksutapoja ovat:

• T/T pankkisiirto

• Western Union

• PayPal

• Muut yhteisesti sovitut maksutavat

Toimitusehdot

Saatavilla olevat kauppaehdot:EXW, FOB, CFR, CIF, DDP ja DDU

Tuotteet voidaan toimittaa:

• Merirahti

• Lentorahti

• Maakuljetukset

• Kansainvälinen pikapalvelu

Toimitustapa voidaan valita tilausmäärän, paketin määrän, määränpään, vaaditun toimitusaikataulun ja kuljetusbudjetin mukaan.

Minimitilausmäärä ja varasto

Minimitilausmäärä:Normaalisti 5-10 kpl tuotespesifikaatiosta ja sen hetkisestä varastosta riippuen.

Pidämme varastossa monia tavallisia tuotteita ja yleisesti pyydettyjä kokoja. Valittuja tuotteita voi olla saatavilla jopa 5 000 kappaletta. Koska varastotasot muuttuvat jatkuvasti, todelliset määrät ja välitön toimitusten saatavuus tulee varmistaa tarjousta pyydettäessä.

Näytteet ja tarjous

Ilmaiset näytteet:Näytteitä voidaan toimittaa maksutta mittojen todentamista ja laadun arviointia varten. Kansainväliset pikatoimituskulut maksaa yleensä vastaanottaja.

Lainausaika:Normaalisti kolmen työtunnin kuluessa täydellisten eritelmien ja määrävaatimusten vastaanottamisesta.

Tarjouksen voimassaolo:Normaalisti 3–7 päivää ruostumattoman teräksen raaka-aineiden hintojen, valuuttakurssien ja nykyisten markkinaolosuhteiden mukaan.

Toimitusaika

Varastossa olevat normaalikokoiset tuotteet toimitetaan normaalisti 3-7 päivän sisällä.

Uutta tuotantoa vaativat tilaukset vievät normaalisti noin 25 päivää. Todellinen toimitusaikataulu riippuu valitusta spesifikaatiosta, materiaalin saatavuudesta, tilausmäärästä, tarkastusvaatimuksista, pakkauksesta ja nykyisestä tehtaan tuotantosuunnitelmasta.

Huoltopalvelu

Normaali tuotteen laadun takuuaikamme on yksi vuosi.

Jos valmistukseen liittyvä laatuongelma varmistuu takuuaikana, tiimimme tutkii syyn ja tarjoaa sopivan teknisen tai myynnin jälkeisen ratkaisun.

Asiakkaiden tulee toimittaa teknisen arvioinnin avuksi tilausnumero, tuotespesifikaatio, materiaaliluokka, seinämän paksuus, asennusolosuhteet, käyttöpaine, työlämpötila, kuljetettava väliaine ja asiaankuuluvat valokuvat tai videot.

Palvelumme

1. Laaja kansainvälisten markkinoiden tuntemus ja kyky tukea erilaisia ​​teknisiä ja kaupallisia vaatimuksia.

2. Suora valmistus omasta tehtaastamme Wenzhoussa, Zhejiangin osavaltiossa Kiinassa.

3. Kokenut tekninen ja tuotantotiimi keskittyi säilyttämään tasaisen tuotteiden laadun.

4. Tehokkaat tuotanto- ja kustannushallintajärjestelmät, jotka on suunniteltu tarjoamaan kilpailukykyiset tehdashinnat.

5. Laaja kokemus tuotannosta, laadunhallinnasta, vientipakkauksista ja kansainvälisestä myynnistä.

Merkki:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
