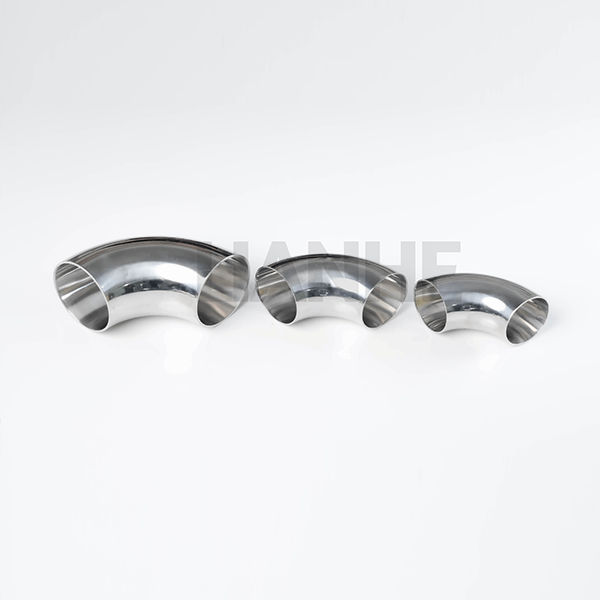

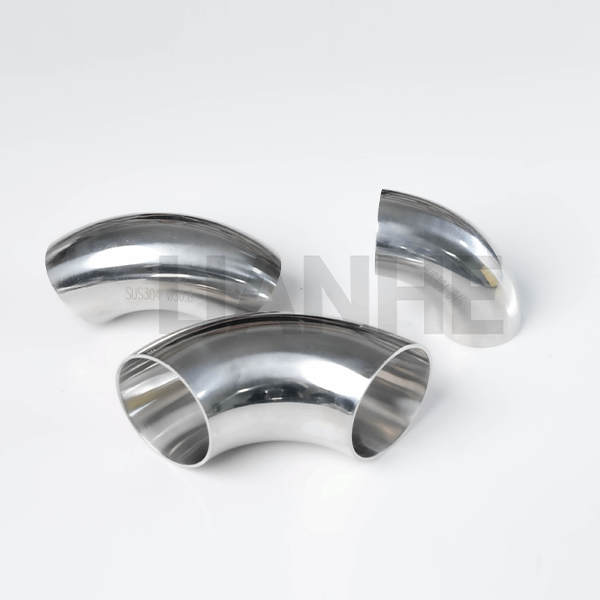

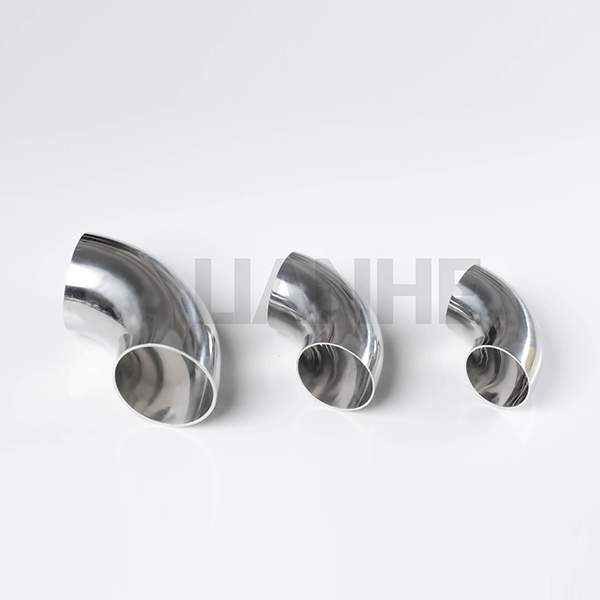

Ruostumaton teräs saniteetti DIN 90DEG kyynärpää

Tekniset tiedot

Kokoalue:1/2"–12" (DN15–DN300)

Saatavilla olevat seinäpaksuudet:1,2 mm, 1,5 mm, 1,65 mm, 2,0 mm, 2,8 mm, 3,0 mm ja 4,0 mm

Seinän paksuus vaihtelee valitun koon, mittastandardin, liitäntätavan ja projektin vaatimusten mukaan.

Saatavilla olevat materiaalit:SS304, SS316, SS304L ja SS316L

Sovellettavat standardit:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 ja JIS G 3447

Saatavilla olevat kokoonpanot:Pitkä tyyppi ja lyhyt tyyppi

Liitäntävaihtoehdot:Hitsauspää ja kiinnityspää

Tuotemerkintä:LOGO – Koko – Materiaali – Vakio. Asiakaslogoja, yksityisiä tuotemerkkejä, erätietoja ja muita räätälöityjä merkintöjä voidaan käyttää erityisvaatimusten mukaan.

Pintakäsittely:Sisä- ja ulkopeilien kiillotus, karkeus 320 asti

Vakiopakkaus:Kuplapakkaukset tai muovipakkaukset, vientilaatikot, kudotut pussisuojat ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015 ja soveltuvien tuotteiden CE-dokumentaatio

Merkki:LIANHE

HS-koodi: 7307290000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Lopullinen koko, seinämän paksuus, materiaaliluokka, liitostyyppi, mittastandardi ja pinnan viimeistely tulee vahvistaa käyttökohteen ja putkistojärjestelmän vaatimusten mukaisesti.

Sovellettava media

Tuotteita voidaan käyttää yhteensopivien hygieenisten ja elintarvikekelpoisten välineiden kanssa, mukaan lukien:

• Juomavesi

• Maito ja maitotuotteet

• Olut

• Juomat

• Nestemäiset elintarviketuotteet

• Muut yhteensopivat saniteettiprosessin väliaineet

Ennen tilaamista asiakkaiden tulee varmistaa ruostumattoman teräslaadun yhteensopivuus kuljetettavan väliaineen, käyttölämpötilan, järjestelmän paineen, puhdistuskemikaalien ja sanitaatiomenetelmien kanssa.

Meijeri-, juoma-, lääke-, bioteknologia-, elintarviketeollisuuden tai muiden erittäin puhtaiden sovellusten osalta voidaan vaatia lisämateriaalin jäljitettävyyttä, pintadokumentaatiota, tarkastusta tai sertifiointia.

Sovellusalueet

Tuotteita voidaan käyttää useissa hygieenisissa käsittely- ja nesteensiirtojärjestelmissä, mukaan lukien:

• Juomavesijärjestelmät

• Maidonjalostusputkistot

• Panimo- ja oluentuotantojärjestelmät

• Juomien valmistuslaitteet

• Nestemäisten elintarvikkeiden tuotantolinjat

• Elintarvikkeiden jalostuslaitokset

• Lääkkeiden käsittelyjärjestelmät

• Bioteknologian tilat

• Kosmeettiset tuotantolaitteet

• Puhdista paikallaan putkistot

• Saniteettisäiliöt ja käsittelylaitteet

• Yleiset hygieeniset nesteensiirtosovellukset

Lopullinen tuotekokoonpano tulee valita soveltuvan mittastandardin, käytettävissä olevan asennustilan, liitäntätavan, työolosuhteiden ja putkilinjakomponenttien mukaan.

Tuotteen edut

1. Erinomainen korroosion- ja hapettumiskestävyys

2. Pitkä käyttöikä

3. Sileä sisäpinta alhaisella virtausvastuksella

4. Kestävä ja kierrätettävä ruostumattomasta teräksestä valmistettu rakenne

5. Kätevä asennus ja huolto

6. Pienemmät asennus- ja käyttökustannukset

7. Hygieeninen rakenne yhteensopiviin saniteettisovelluksiin

8. Saatavana pitkä- ja lyhyttyyppiset kokoonpanot

9. Hitsaus- ja puristuspään liitäntävaihtoehdot

10. Saatavilla useita ruostumattomia teräslajeja ja mittastandardeja

11. Peilikiillotetut sisä- ja ulkopinnat

12. Räätälöityjä merkintöjä ja pakkausta tuetaan

Sileä sisäpinta auttaa vähentämään prosessijäämien kertymistä ja tekee rutiinipuhdistuksesta mukavampaa. Tämä tukee sovelluksia, joissa tuotteen puhtaus ja puhtaus ovat tärkeitä.

Todellinen hygieeninen suorituskyky riippuu koko putkistojärjestelmästä, mukaan lukien tuotteen geometria, pinnan karheus, hitsin laatu, tiivistemateriaalit, tyhjennysolosuhteet, asennusmenettelyt ja puhdistusprosessit.

Mittastandardit

Saatavilla olevia mittastandardeja ovat 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 ja JIS G 3447.

Näissä standardeissa voidaan käyttää erilaisia ​​ulkohalkaisijoita, seinäpaksuuksia, liitosmittoja, toleransseja ja tiivistysrakenteita. Erilaisten standardien mukaan valmistetut tuotteet eivät välttämättä ole suoraan vaihdettavissa keskenään, vaikka niiden nimelliskoko näyttäisi samanlaiselta.

Asiakkaiden tulee tarjousta pyydettäessä antaa tarkat vaaditut standardit, koko, seinämän paksuus, liitosmitat ja liitoskomponentit.

Vaihto- tai huoltoprojekteissa suositellaan teknisiä piirustuksia tai fyysisiä näytteitä yhteensopivuuden tarkistamiseksi olemassa olevan putkiston kanssa.

Yhteysasetukset

Hitsauspään liitäntä

Hitsauspää on suunniteltu integroitavaksi pysyvästi yhteensopivaan ruostumattomasta teräksestä valmistettuun putkistojärjestelmään. Hitsausmenetelmät, täytemateriaalit, lämmönhallinta, pinnan esikäsittely ja hitsauksen jälkikäsittely tulee valita ruostumattoman teräksen laadun ja sovellettavien hygieniavaatimusten mukaan.

Puristuspään liitäntä

Kiinnityspää tukee kätevää kokoamista, purkamista, tarkastusta, puhdistusta ja huoltoa. Yhteensopivat puristimet, holkit ja saniteettitiivisteet tulee valita sovellettavan mittastandardin, käyttölämpötilan, järjestelmäpaineen ja kuljetettavan väliaineen mukaan.

Pintakäsittely

Sisä- ja ulkopinnat voidaan peilikiillottaa prosessilla, joka on määritelty karkeudeksi 320.

Kiillotettu pinta auttaa parantamaan puhtautta, ulkonäköä, korroosionkestävyyttä ja kestävyyttä prosessijäämien kertymistä vastaan.

Jos projekti vaatii tietyn pinnan karheuden, vaadittava Ra-arvo ja mittauspaikka tulee ilmoittaa erikseen. Pelkkä karkeusmerkintä ei takaa kiinteää Ra-arvoa.

Lisäkiillotus, passivointi, puhdistus tai pintatarkastus voidaan järjestää projektin vaatimusten mukaan.

Tuotteen merkintä

Tavalliset tuotemerkinnät voivat sisältää:

• LIANHE logo

• Tuotteen koko

• Materiaaliluokka ruostumaton teräs

• Sovellettava mittastandardi

• Tarvittaessa erä- tai jäljitettävyystiedot

Asiakaslogoja, yksityisiä brändejä, projektinumeroita, lämpönumeroita ja muita räätälöityjä merkintöjä voidaan käyttää vahvistettujen tilausvaatimusten mukaisesti.

Toimituksen tarkastus

Tuotteet tarkastetaan ennen toimitusta. Vakiotoimituksen tarkastus kattaa:

• Materiaaliluokka ruostumaton teräs

• Ulkohalkaisija ja seinämän paksuus

• Tuotteen mitat ja toleranssit

• Hitsaus- tai puristuspään mitat

• Sisä- ja ulkopinnan kunto

• Hitsauksen ulkonäkö tarvittaessa

• Hydrostaattinen testaus tarvittaessa

• Tuotteiden merkinnät

• Määrät ja pakkaus

Lisätarkastuskohteita voidaan järjestää sovellettavan standardin, käyttökohteen ja asiakkaan vaatimusten mukaan.

Tehdastarkastusraportit ja -todistukset

Tarkastusraportit ja niitä tukevat laatuasiakirjat voidaan toimittaa vahvistettujen eritelmien ja tilausvaatimusten mukaisesti, mukaan lukien:

• EN 10204 3.1 Materiaalitestitodistus

• Raaka-aineen tarkastustodistus

• Röntgentutkimusraportti, jos mahdollista

• Hydraulitestiraportti tarvittaessa

• Mittatarkastusraportti

• Pintakäsittelyn tarkastusraportti

• Kolmannen osapuolen tarkastusraportti

• Muut hankekohtaiset laatuasiakirjat

Vaadittu tarkastuksen laajuus, testaussuhde, asiakirjatyyppi, pinnan viimeistelyasiakirjat ja kolmannen osapuolen todistamisjärjestelyt tulee vahvistaa ennen tuotantoa.

Pakkaus

Jokainen tuote on suojattu kuplamuovilla tai muovipakkauksilla, mikä vähentää altistumista pölylle, kosteudelle, naarmuille ja pintakontaminaatiolle.

Tuotteet pakataan sitten vientipakkauksiin, kääritään tarvittaessa kudottuihin pussisuojuksiin ja yhdistetään puulaatikoihin kansainvälisiä kuljetuksia varten.

Räätälöidyt laatikot, asiakaslogot, etiketit, viivakoodit, lavapakkaukset ja muut vientipakkausjärjestelyt voidaan toimittaa vahvistettujen vaatimusten mukaisesti.

Maksuehdot

Normaali maksuehtomme on 30 % T/T-talletus, joka maksetaan etukäteen, ja loput 70 % T/T-saldo maksetaan ennen toimitusta. Tarkemmista maksujärjestelyistä voidaan keskustella tilauksen arvon ja yhteistyöehtojen mukaan.

Käytettävissä olevia maksutapoja ovat:

• T/T pankkisiirto

• Western Union

• PayPal

• Muut yhteisesti sovitut maksutavat

Toimitusehdot

Saatavilla olevat kauppaehdot:EXW, FOB, CFR, CIF, DDP ja DDU

Tuotteet voidaan toimittaa merirahti-, lentorahti-, maakuljetuksella tai kansainvälisellä pikapalvelulla.

Toimitustapa voidaan valita tilausmäärän, paketin määrän, määränpään, vaaditun toimitusaikataulun ja kuljetusbudjetin mukaan.

Minimitilausmäärä ja varasto

Minimitilausmäärä:Normaalisti 5-10 kpl tuotespesifikaatiosta ja sen hetkisestä varastosta riippuen.

Pidämme varastossa monia tavallisia tuotteita ja yleisesti pyydettyjä kokoja. Valittuja tuotteita voi olla saatavilla jopa 5 000 kappaletta. Koska varastotasot muuttuvat jatkuvasti, todelliset määrät ja välitön toimitusten saatavuus tulee varmistaa tarjousta pyydettäessä.
