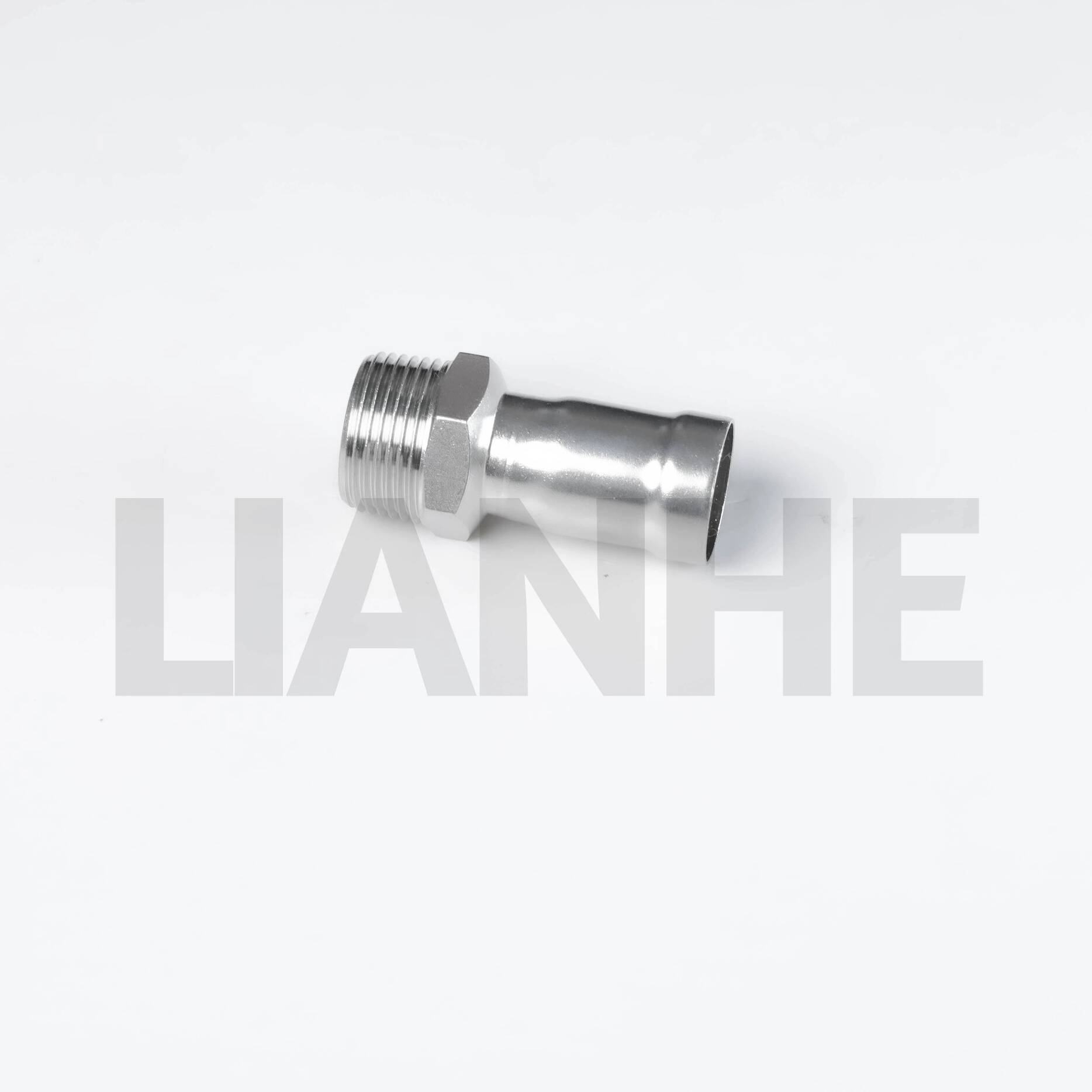

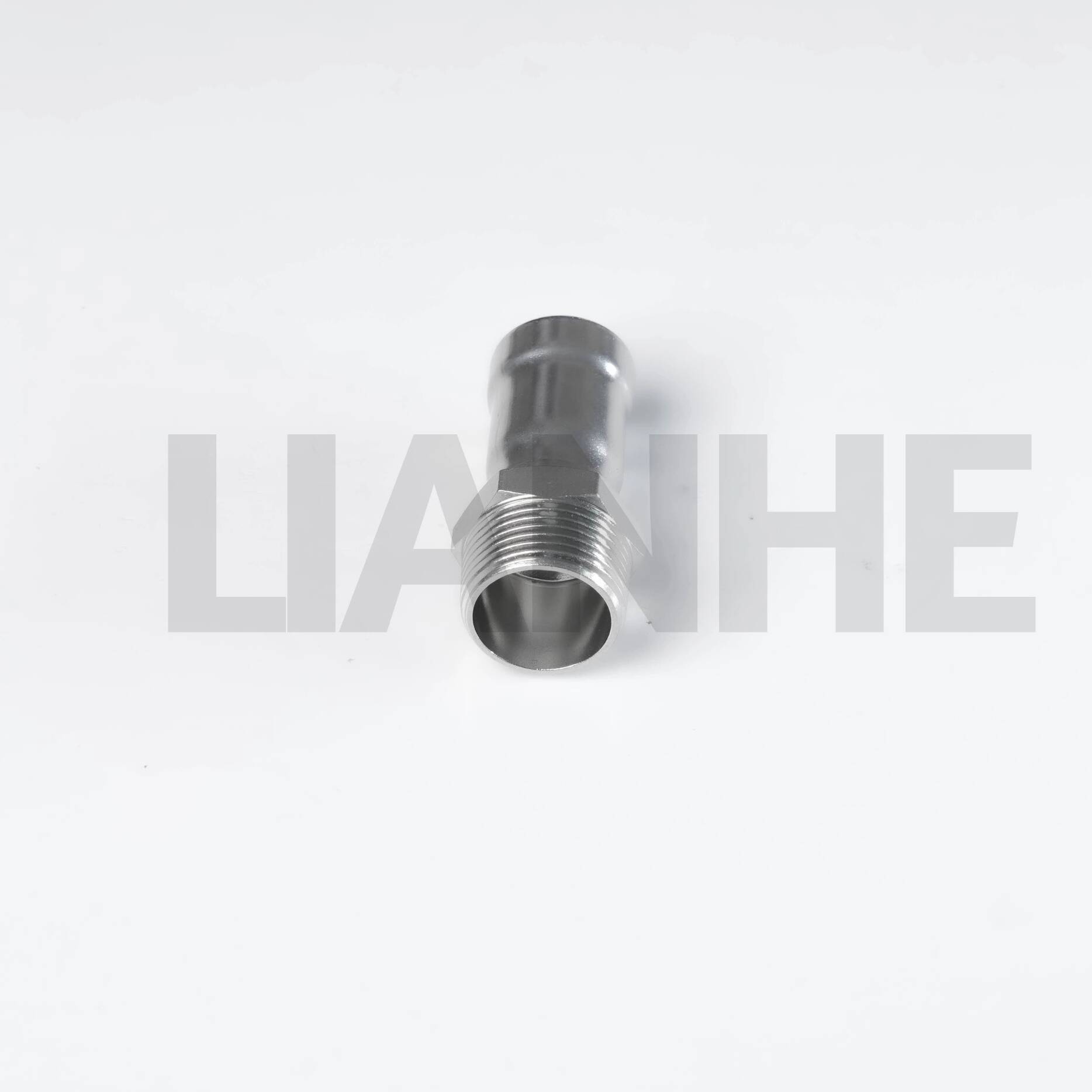

Ruostumattomasta teräksestä valmistettu rengaspuristus uroskierreliitin

Tekniset tiedot

Kokoalue:1/4"–4" (DN10–DN100)

Seinän paksuus:0,6-2,0 mm

Sovellettavat standardit:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN ja ASME

Saatavilla olevat materiaalit:
0Cr18Ni9, SS304, S30408, SUS304, 1,4301;
0Cr17Ni12Mo2, SS316, SUS316;
SS304L, S30403, 1,4306;
SS316L, S31603, 1.4404.

Tiivistysrenkaan materiaalit:CIIR, EPDM, PTFE ja NBR

Pistorasialiitäntä:Rengaspuristusliitäntä

Viestivaihtoehdot:NPT ja BSP, mukaan lukien BSPP ja BSPT

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomista teräsputkista

Pintakäsittelyt:Tärinäkiillotus, magneettikiillotus ja peittaus

Tuotemerkintä:LOGO–OD–W.T.–Materiaali. Asiakaslogot ja räätälöidyt tuotemerkinnät voidaan toimittaa erityisvaatimusten mukaan.

Vakiopakkaus:Muovipussit, vientilaatikot ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015, CE ja saniteettilisenssi

Merkki:LIANHE

Sovellettava media:Juomavesi, kylmä vesi, kuuma vesi, jätevesi, teollisuusvesi, öljy, kaasu ja muut yhteensopivat välineet.

Tuotesovellukset

LIANHE ruostumattomasta teräksestä valmistetut puristusliittimet soveltuvat suunnitteluprojekteihin, laivoihin, liikerakennuksiin, asuinrakennuksiin, sairaaloihin, hotelleihin, ympäristönsuojelulaitoksiin, lämmitysjärjestelmiin ja ilmastointiasennuksiin.

Liittimiä voidaan käyttää erilaisissa putkistojärjestelmissä, mukaan lukien vesihuoltojärjestelmät, kaasuputkijärjestelmät, suorat juomavesijärjestelmät, ympäristönsuojeluputket, höyryjärjestelmät, lämmitysputket, ilmastointijärjestelmät, teollisuuden vesijärjestelmät ja muut yhteensopivat nesteenkuljetussovellukset.

Liittimen todellinen soveltuvuus tulee varmistaa käyttöpaineen, työlämpötilan, kuljetettavan väliaineen, tiivisterenkaan materiaalin, kierrestandardin ja asennusympäristön mukaan.

Tuotteen edut

1. Korkea mekaaninen lujuus

2. Erinomainen korroosionkestävyys

3. Pitkä käyttöikä

4. Matala nestevirtausvastus

5. Hyvä tärinän ja seismisen kestävyys

6. Luotettava ja vakaa liitäntä

7. Ympäristöystävällinen rakentaminen

8. Nopea ja kätevä asennus

9. Soveltuu piiloon tai upotettuun asennukseen

10. Alhaiset asennus- ja ylläpitokustannukset

11. Hyvä kulutuskestävyys

12. Hygieeninen ja sopii vesijärjestelmiin

13. Luotettava tiivistyskyky pienemmällä vuotoriskillä

Rengaspuristusliitosmenetelmä mahdollistaa nopean asennuksen ilman laajaa hitsaustyötä. Kun se asennetaan oikeilla työkaluilla ja menetelmillä, se tarjoaa vakaan mekaanisen liitoksen ja luotettavan tiivistyskyvyn.

Testaus ja tarkastus

Saatavilla olevat tuotetestit sisältävät:

• Hydrostaattisen paineen testi

• Ilmatiiviystesti

• Työpainetesti

• Negatiivisen paineen testi

• Ulosvetotesti

• Lämpötilapyöräilytesti kylmälle ja kuumalle vedelle

• Hydrostaattinen taivutus- ja vääntötesti

• Hydrostaattinen tärinätesti

• Hydrostaattinen iskutesti

Toimitustarkastus kattaa raaka-aineen tarkastuksen, pinnan kunnon, tuotteen mitat, hydrostaattisen paineen suorituskyvyn, ilmatiiviyden, merkinnän ja pakkauksen.

Tehdastarkastusraportit ja -todistukset

Tarkastusraportit ja niitä tukevat laatuasiakirjat voidaan toimittaa vahvistettujen tuote- ja tilausvaatimusten mukaisesti, mukaan lukien:

• EN 10204 3.1 Materiaalitestitodistus

• Raaka-aineen tarkastustodistus

• Röntgentutkimusraportti, jos mahdollista

• Hydraulisen tiivistyksen testiraportti

• Langan tarkastusraportti

• Kolmannen osapuolen tarkastusraportti

• Muut hankekohtaiset tarkastusasiakirjat

Asiakirjan saatavuus ja vaadittu tarkastuksen laajuus tulee varmistaa ennen tilauksen tekemistä.

Soveltuvien tiivisteiden lämpötila-alue:-20°C - +110°C

Todellinen lämpötila-alue riippuu valitusta tiivistemateriaalista, kuljetettavasta aineesta, käyttöpaineesta ja käyttöolosuhteista.

Tuotteen laadunvalvonta

LIANHE suorittaa tuotantolinjatarkastukset ja lopputarkastukset koko valmistusprosessin ajan. Tuotteet tarkastetaan ennen toimitusta sen varmistamiseksi, että niiden materiaalit, mitat, pinnat, liitokset ja tiivistyskyky vastaavat vahvistettuja tilausvaatimuksia.

Tärkeimmät laadunvalvontamenettelyt sisältävät:

1. Saapuvien raaka-aineiden ulkohalkaisijan, seinämän paksuuden ja materiaalilaadun tarkastaminen.

2. Raaka-aineiden pituuden ja päätykunnon tarkastus leikkauksen jälkeen.

3. Istuimen mittojen, ulkohalkaisijan ja seinämän paksuuden tarkastus mekaanisen muovauksen jälkeen.

4. Hitsauksen mittojen ja pinnan laadun tarkastus hitsauksen ja muovauksen jälkeen.

5. Pinnan, mittojen ja hylsyn rakenteen tarkastus lämpökäsittelyn jälkeen.

6. Pintalaadun tarkistaminen kiillotuksen, peittauksen tai muun pintakäsittelyn jälkeen.

7. Hydraulisten paine- ja ilmatiiviystestien suorittaminen sovellettavien tarkastusvaatimusten mukaisesti.

8. Tarkista tuotemerkinnät, määrät, pakkaukset ja tilaustiedot ennen toimitusta.

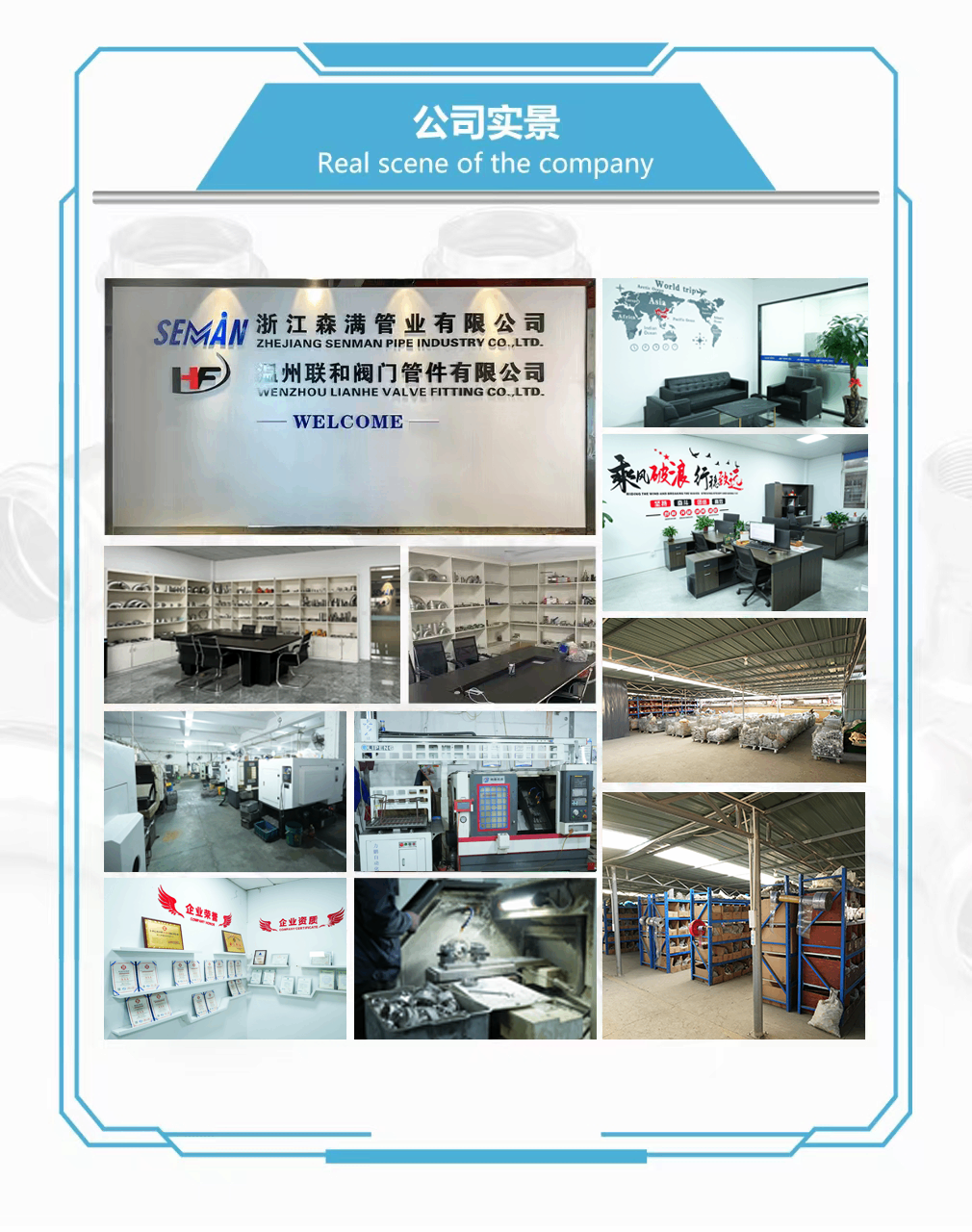

Tuotantolaitteet

Tuotantolaitoksemme on varustettu viidellä automaattisella putkihitsauslinjalla, kahdella laserleikkauskoneella, viidellä tärinäkiillotuskoneella, kahdella magneettikiillotuskoneella, viidellä ilmatiiviys- ja hydrauliikkatestausyksiköllä, kolmella muovauskoneella, kolmella urituskoneella, kahdella porakoneella, kymmenellä CNC-sorvia ja kuudella päiden tasoituskoneella.

Lisätuotannon varusteisiin kuuluvat kaksi pystysuoraa vetymuovauskonetta, kaksi runkotyyppistä vetymuovauskonetta, kymmenen putken taivutuskonetta, kahdeksan automaattista argonkaarihitsauskonetta, neljä hydraulista vetokonetta, neljä nopeaa hydraulista lävistyskonetta, kaksi lasermerkintäkonetta, kaksi pakkausyksikköä ja muut niihin liittyvät valmistus- ja tarkastuslaitteet.

HS-koodi: 7307230000

Maksu- ja toimitusehdot

Maksuehdot:30 % T/T-talletus vaaditaan etukäteen, ja loput 70 % T/T-saldo maksetaan ennen toimitusta. Tarkemmista maksujärjestelyistä voidaan neuvotella tilauksen mukaan.

Maksut voidaan suorittaa T/T:llä, Western Unionilla, PayPalilla ja muilla yhteisesti sovituilla maksutavoilla.

Saatavilla olevat kauppaehdot:EXW, FOB, CFR, CIF, DDP ja DDU

Tuotteita voidaan kuljettaa meri-, lento-, maarahti- tai kansainvälisellä pikapalvelulla tilausmäärän, määränpään, toimitusaikataulun ja asiakkaiden vaatimusten mukaan.

Minimitilausmäärä:Normaalisti 5-10 kappaletta riippuen tuotteesta, koosta ja varastotilanteesta.

Vakiotuotteet ja yleisesti pyydetyt koot voivat olla saatavilla varastosta. Varastomäärät ja välitön toimitusten saatavuus tulee varmistaa tarjousta pyydettäessä.

Ilmaiset näytteet:Näytteitä voidaan toimittaa maksutta tuotteiden testausta ja laadun arviointia varten. Kansainvälisen pikatoimituksen kustannukset maksaa yleensä vastaanottaja.

Lainausaika:Normaalisti kolmen työtunnin kuluessa täydellisten tuoteeritelmien ja määrävaatimusten vastaanottamisesta.

Toimitusaika:Noin 3-7 päivää normaalikokoisille varastosta saataville. Tuotantotilaukset vaativat yleensä noin 25 päivää tuotteesta, määrästä, räätälöintivaatimuksista ja tehtaan aikataulusta riippuen.

Tarjouksen voimassaolo:Normaalisti 3–7 päivää raaka-ainehintojen ja markkinaolosuhteiden mukaan.

Huoltopalvelu

Normaali tuotteen laadun takuuaikamme on yksi vuosi. Jos takuuaikana ilmenee varmistettu valmistukseen liittyvä laatuongelma, tiimimme tutkii ongelman ja tarjoaa sopivan teknisen tai myynnin jälkeisen ratkaisun.

Asiakkaiden tulee toimittaa tuotteen malli, tilausnumero, asennusolosuhteet, käyttöpaine, käyttölämpötila, kuljetettava väliaine ja asiaankuuluvat valokuvat tai videot teknisen arvioinnin avuksi.

Palvelumme

1. Laaja kansainvälisten markkinoiden tuntemus ja kyky tukea erilaisia ​​teknisiä ja kaupallisia vaatimuksia.

2. Suora valmistus omasta tuotantolaitoksestamme Wenzhoussa, Kiinassa.

3. Kokenut tekninen ja tuotantotiimi, joka on sitoutunut ylläpitämään tuotteiden tasaista laatua.

4. Tehokkaat tuotanto- ja kustannushallintajärjestelmät, jotka on suunniteltu tarjoamaan kilpailukykyiset tehdashinnat.

5. Laaja kokemus ruostumattoman teräksen puristusliitosten valmistuksesta, laadunhallinnasta ja kansainvälisestä myynnistä.

Alkuperäpaikka:Wenzhou, Kiina
