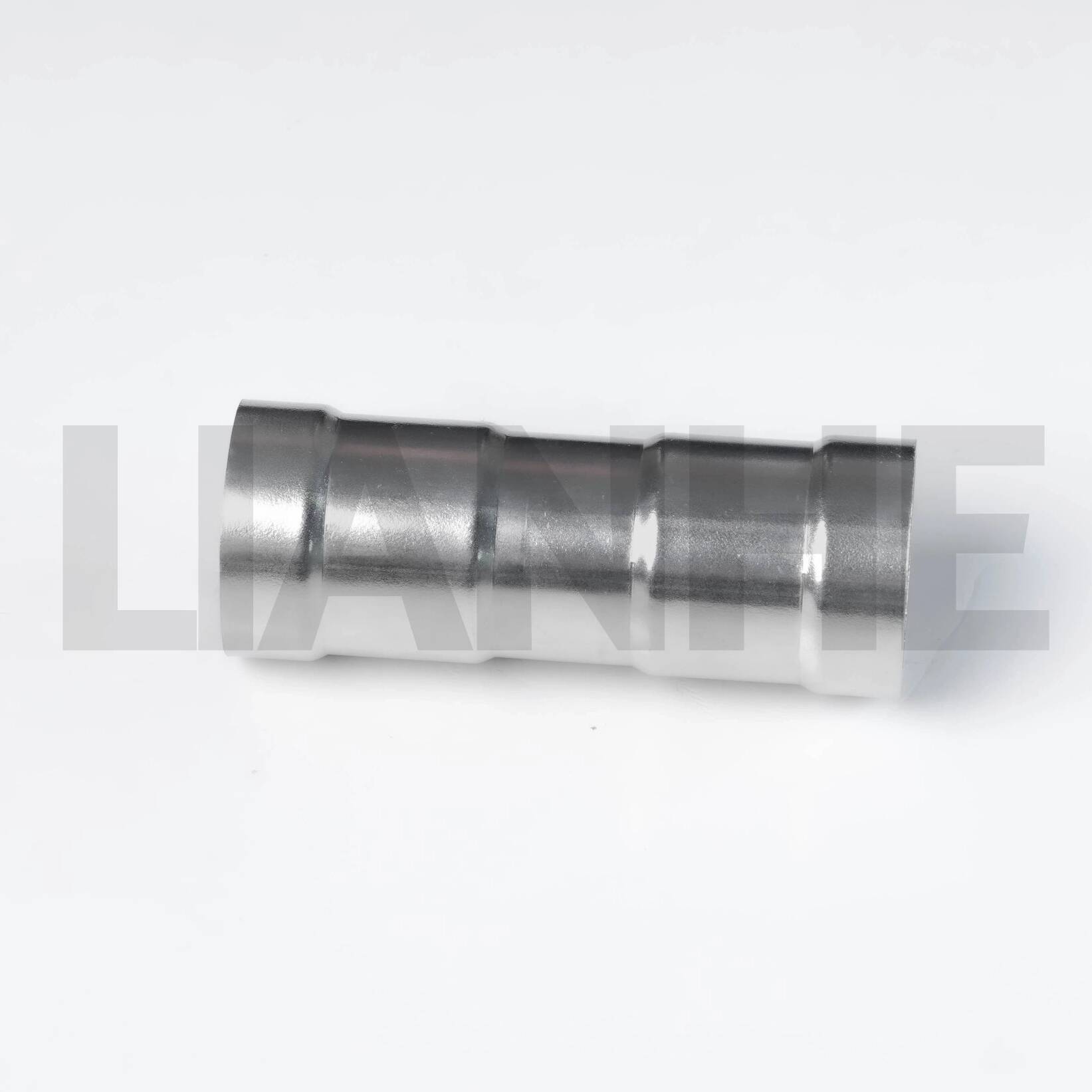

Ruostumattomasta teräksestä valmistettu rengaspuristusliitin

Tuotteen kuvaus

LIANHE ruostumattomasta teräksestä valmistettu puristusrengasliitin on suunniteltu yhdistämään kaksi yhteensopivaa ruostumatonta teräsputkea vesi-, kaasu- ja teollisuusputkistojärjestelmissä. Sen kaksinkertainen kokoonpano tarjoaa turvallisen yhteyden säilyttäen samalla jatkuvan ja tehokkaan virtausreitin.

Mekaanisesti muodostetusta ruostumattomasta teräsputkesta valmistetussa kytkimessä yhdistyvät mittatarkkuus, korroosionkestävyys ja luotettava tiivistyskyky. Rengaspuristusliitos yksinkertaistaa myös asennusta vähentämällä tavanomaisen kierteityksen tai paikan päällä tapahtuvan hitsauksen tarvetta.

Tekniset perustiedot

LIANHE-rengaspuristusliittimiä valmistetaan useissa eri kokoisissa ja ruostumattomissa teräslajeissa erilaisten putkisto- ja projektivaatimusten täyttämiseksi.

• Kokoalue:1/2"–4" (DN15–DN100)

• Seinän paksuus:0,8-2,0 mm

• Sovellettavat standardit:GB, EN, DIN ja ASME

• Materiaalit:SS304, SS304L, SS316 ja SS316L

• Vastaavat arvosanat:0Cr18Ni9, S30408, SUS304, 1.4301, 0Cr17Ni12Mo2, S30403, 1.4306, S31603 ja 1.4404

• Pistorasialiitäntä:Rengaspuristus

• Nimellinen paine:PN16

• Hydrostaattinen testipaine:2,5 MPa

• Ilmatiiviystestipaine:1,05 MPa

• Tiivisteen lämpötila-alue:-20°C - 110°C

• Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomasta teräsputkesta

• Pintakäsittely:Tärinäkiillotus, magneettikiillotus tai peittaus

• Sovellettava media:Kylmä ja kuuma juomavesi, jätevesi, teollisuusvesi, öljy ja kaasu

• Tuotemerkintä:Logo, ulkohalkaisija, seinämän paksuus ja materiaaliluokka

• OEM-merkintä:Asiakkaan logo ja räätälöity merkintä saatavilla

• Merkki:LIANHE

• Alkuperäpaikka:Wenzhou, Kiina

• HS-koodi: 7307230000

Todellinen paine, lämpötila ja välineiden yhteensopivuus on vahvistettava valitun ruostumattoman teräslaadun, tiivisteen, putkikoon ja sovellettavan järjestelmästandardin mukaan.

Sovellukset ja tuoteedut

Kytkimellä voidaan liittää suoria putkiosia yhteensopiviin vesi-, kaasu-, suora juomavesi-, lämmitys-, ilmastointi-, ympäristönsuojelu- ja teollisuusvesijärjestelmiin.

Tyypillisiä käyttökohteita ovat suunnitteluprojektit, laivat, liike- ja asuinrakennukset, sairaalat, hotellit ja teollisuustilat. Höyryn, öljyn, kaasun tai muiden vaativien väliaineiden osalta varmista materiaalin ja tiivisteen yhteensopivuus ennen tilaamista.

Tärkeimmät tuotteen edut

1. Rakenteellinen lujuus:Mekaanisesti muotoiltu runko tarjoaa lujuutta ja mittavakautta yhteensopiville putkiasennuksille.

2. Korroosionkestävyys:Saatavilla on useita ruostumattomia teräslajeja eri käyttöympäristöihin.

3. Pitkä käyttöikä:Kestävä ruostumaton teräsrakenne voi vähentää vaihto- ja huoltotarpeita.

4. Matala virtausvastus:Jatkuva sisäkanava auttaa tukemaan tehokasta nesteen siirtoa.

5. Seisminen suorituskyky:Mekaaninen liitos soveltuu asianmukaisesti suunniteltuihin järjestelmiin, jotka ovat alttiina tärinälle tai liikkeelle.

6. Ympäristöarvo:Ruostumaton teräs on kestävää ja kierrätettävää, mikä tukee pitkäikäisiä putkiasennuksia.

7. Nopea asennus:Rengaspuristus vähentää tavanomaisen kierteityksen tai paikan päällä tapahtuvan hitsauksen tarvetta.

8. Piilotettu asennus:Kompakti liitos soveltuu avoimeen ja upotettuun putkiasetteluun sovellettavien vaatimusten mukaisesti.

9. Kustannustehokkuus:Nopeampi asennus ja rajoitettu huolto voivat vähentää putkiston kokonaiskustannuksia.

10. Kulutuskestävyys:Ruostumattomasta teräksestä valmistettu runko tarjoaa kestävyyttä sopivissa käyttöolosuhteissa.

11. Hygieeniset sovellukset:Yhteensopivia materiaaleja voidaan käyttää juomavesijärjestelmissä, jotka täyttävät asianmukaiset saniteettivaatimukset.

12. Luotettava tiivistys:Oikea putki, tiiviste ja puristustyökalu tarjoavat turvallisen ja vuotamattoman liitoksen.

13. Yhtenäinen yhteys:Kaksihylsyinen rakenne auttaa ylläpitämään putken kohdistusta kahden yhdistetyn osan välillä.

Laadunvalvonta ja testaus

LIANHE soveltaa prosessi- ja lopputarkastusmenettelyjä koko tuotannon ajan. Laadunvalvontahenkilöstö tarkastaa materiaalit, mitat, pinnat, tiivistysominaisuudet, merkinnät ja pakkaukset ennen lähetystä.

Kahdeksanvaiheinen laadunvalvontaprosessi

1. Tarkista raaka-aineen laatu, ulkohalkaisija ja seinämän paksuus.

2. Tarkista materiaalin pituus ja putken pään kunto katkaisun jälkeen.

3. Tarkasta pistorasia, ulkohalkaisija ja seinämän paksuus koneistuksen jälkeen.

4. Tarkista muodostunut pinta-ala, hitsin mitat ja pinnan kunto tarvittaessa.

5. Tarkista pinta, mitat ja hylsyn geometria lämpökäsittelyn jälkeen.

6. Tarkista valmis pinta kiillotuksen tai peittauksen jälkeen.

7. Suorita asianmukaiset hydrauli- ja ilmatiiviystestit.

8. Tarkista tuotteen merkinnät, määrät ja pakkaus ennen toimitusta.

Saatavilla olevat testituotteet

Testaus voi sisältää hydrostaattisia, ilmatiiviys-, paine-, alipaine-, veto-, kuuma- ja kylmävesikiertoja, hydrostaattisia taivutus- ja vääntötestejä, tärinä- ja iskutestejä.

Toimitustarkastus kattaa materiaalin, pinnan viimeistelyn, mitat, hydrostaattisen suorituskyvyn ja ilmatiiviyden soveltuvien eritelmien mukaisesti.

Tarkastusasiakirjat

Tuote- ja tilausvaatimusten mukaisesti saatavilla olevat asiakirjat voivat sisältää:

• EN 10204 3.1 materiaalitestitodistus

• Raaka-aineiden tarkastustodistus

• Röntgentutkimusraportti

• Hydraulisen tiivistyksen testiraportti

• Mittatarkastusraportti

• Kolmannen osapuolen tarkastusraportti

Listattujen yritysten sertifikaatit sisältävät GB/T 19001-2016, ISO 9001:2015, CE- ja terveyslisenssit. Vahvista, mitkä sertifikaatit koskevat valittua kytkin- ja kohdemarkkinoita.

Tuotantolaitteet ja tehdaskapasiteetti

Tuotantolaitteisiin kuuluu viisi automaattista putkihitsauslinjaa, kaksi laserleikkauskonetta, viisi tärinäkiillotuskonetta, kaksi magneettikiillotuskonetta, viisi ilmatiiviyden ja hydraulisen testausyksikköä, kolme muovauskonetta, kolme urituskonetta, kaksi porakonetta, kymmenen CNC-sorvia ja kuusi päätykonetta.

Laitos toimii myös vesipaisunta-, putkien taivutus-, automaattinen argonkaarihitsaus, hydraulinen veto, nopea lävistys, lasermerkintä ja pakkauslaitteet.

LIANHE tukee asiakkaita markkinakohtaisten vaatimusten, teknisen tuotevalikoiman, OEM-merkinnän, räätälöityjen pakkausten, tuotannonhallinnan ja kaupallisesti kilpailukykyisten tarjousten kanssa.

Pakkaus- ja kauppaehdot

• Pakkaus:Muovipussit, -laatikot ja puiset kotelot

• MOQ:Yleensä 5-10 kappaletta

• Varasto:Riippuen pyydetystä koosta, materiaalista ja nykyisestä varastosta

• Näytteet:Ilmaisia ​​näytteitä voi olla saatavilla; kuriirikulut eivät sisälly hintaan

• Lainausaika:Normaalisti kolmen tunnin kuluessa täydellisten vaatimusten vastaanottamisesta

• Hinnan voimassaolo:Yleensä 3–7 päivää materiaalimarkkinaolosuhteista riippuen

• Varastotoimitus:Noin 3–7 päivää saatavilla oleville tavallisille kokoille

• Tuotannon läpimenoaika:Noin 25 päivää

• Maksu:30% T/T-talletus ja 70% saldo ennen toimitusta; yksittäisistä ehdoista voidaan keskustella

• Maksutavat:T/T, Western Union ja PayPal

• Kaupan ehdot:EXW, FOB, CFR, CIF, DDP ja DDU

• Toimitus:Merellä, lentäen tai kansainvälisellä pikakuljetuksella

• Takuu:Yhden vuoden vakiolaatutakuu

Tarkkaa tarjousta varten anna vaadittu koko, seinämän paksuus, materiaaliluokka, määrä, käyttöväliaine, paine, lämpötila, merkintä, pakkaus ja kohde.
