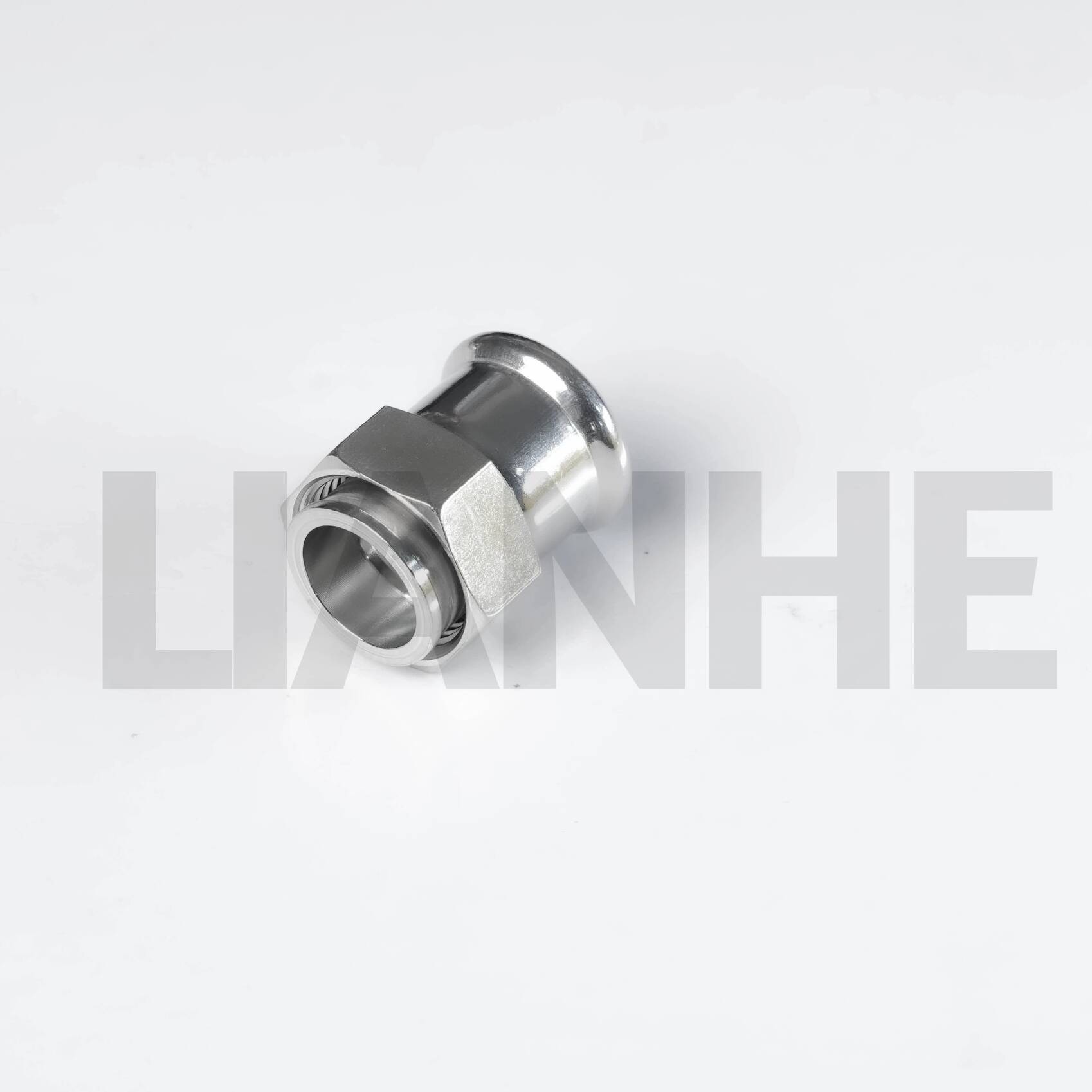

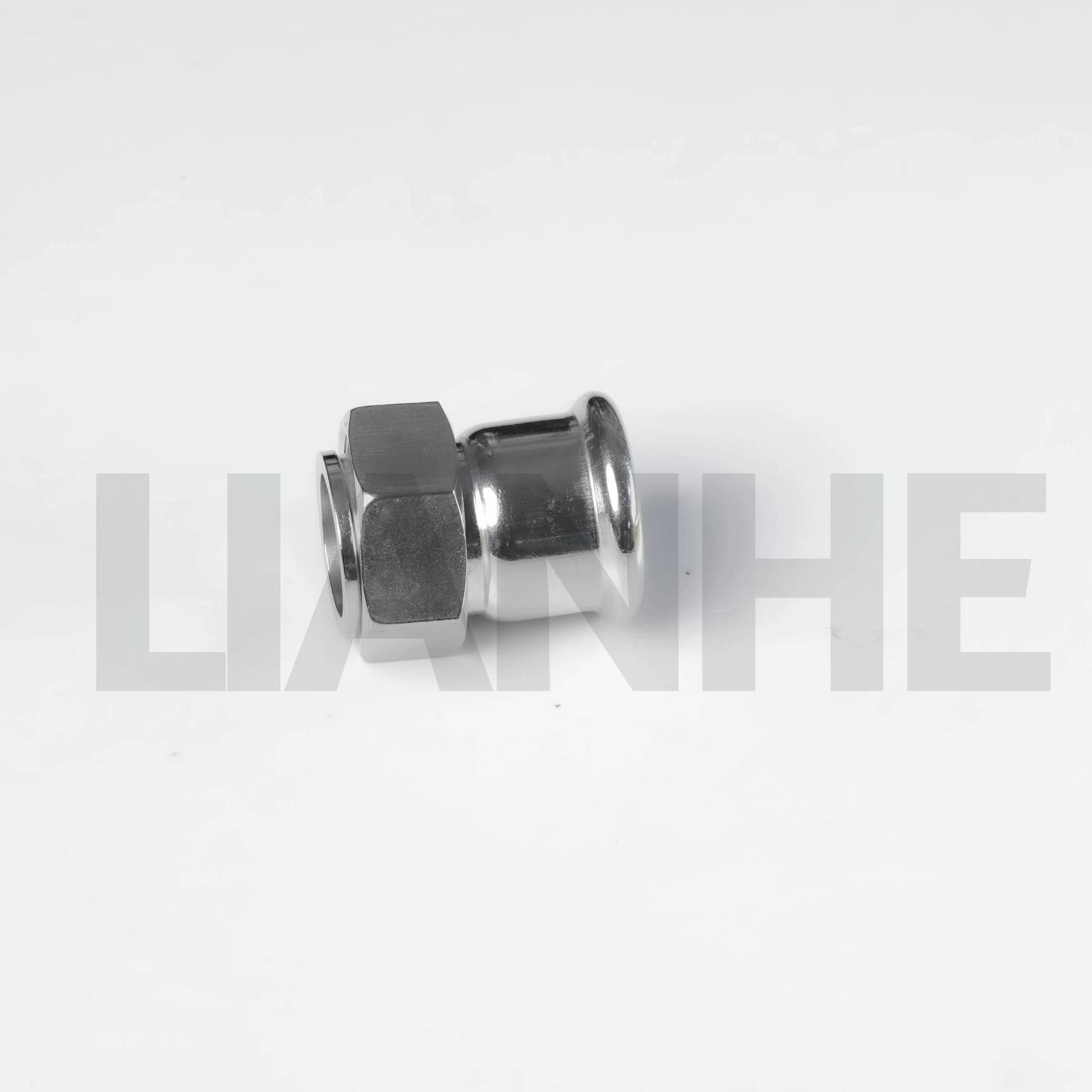

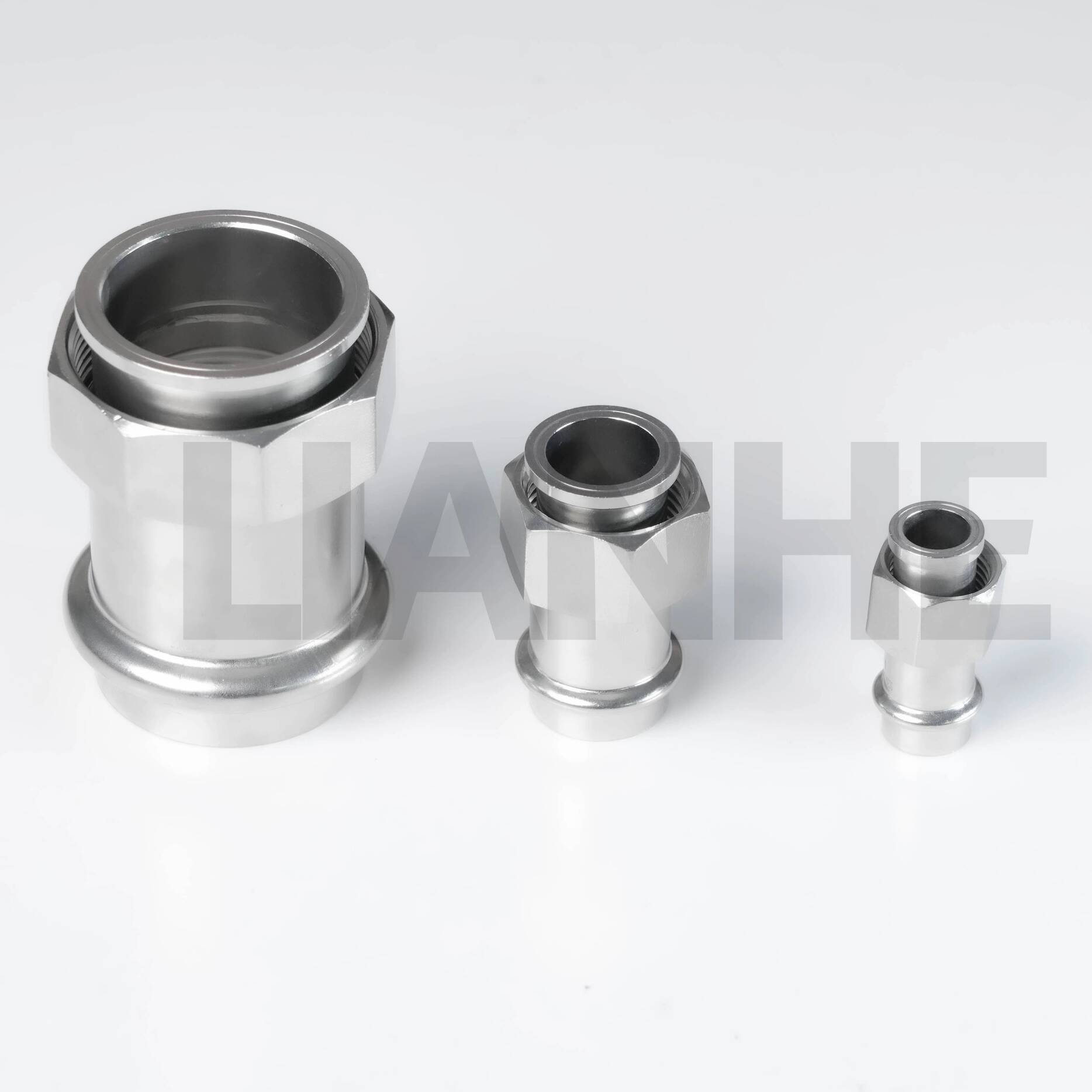

Ruostumattomasta teräksestä valmistettu puristusliitos/liitin

Tekniset tiedot

Kokoalue:1/4"–4" (DN10–DN100)

Seinän paksuus:0,6-2,0 mm

Sovellettavat standardit:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN ja ASME

Saatavilla olevat materiaalit:

• 0Cr18Ni9, SS304, S30408, SUS304 ja 1.4301

• 0Cr17Ni12Mo2, SS316 ja SUS316

• SS304L, S30403 ja 1.4306

• SS316L, S31603 ja 1.4404

Saatavilla olevat tiivisterengasmateriaalit:CIIR, EPDM, PTFE ja NBR

Socket-End-vaihtoehdot:D-Type ja S-Type

Saatavilla olevat lankastandardit:NPT, BSPP ja BSPT

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Sovellettava tiivisteen lämpötila-alue:-20°C - +110°C

Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomista teräsputkista

Pintakäsittelyvaihtoehdot:Tärinäkiillotus, magneettikiillotus ja peittaus

Tuotemerkintä:LOGO–OD–W.T.–Materiaali. Asiakaslogoja, yksityisiä tuotemerkkejä, erätietoja ja muita räätälöityjä merkintöjä voidaan käyttää erityisten tilausvaatimusten mukaisesti.

Vakiopakkaus:Muovipussit, vientilaatikot ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015, soveltuvien tuotteiden CE-asiakirjat ja terveyslisenssi

Merkki:LIANHE

HS-koodi: 7307230000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Todelliset käyttöpaine- ja lämpötilarajat riippuvat tuotteen koosta, seinämän paksuudesta, ruostumattoman teräksen laadusta, tiivisterengasmateriaalista, kuljetettavasta materiaalista, kierrestandardista, hylsyprofiilista ja sovellettavista projektivaatimuksista.

Sovellettava media

Tuotteet voidaan toimittaa käytettäväksi useiden yhteensopivien nestemäisten ja kaasumaisten väliaineiden kanssa, mukaan lukien:

• Juomavesi

• Kylmä vesi ja kuuma vesi

• Jätevesi

• Teollisuusvesi

• Öljy ja yhteensopivat nestemäiset aineet

• Kaasu ja yhteensopivat kaasumaiset väliaineet

Ennen materiaalin tai tiivisterenkaan valintaa asiakkaiden tulee varmistaa sen yhteensopivuus kuljetettavan väliaineen, käyttöpaineen, työlämpötilan ja asennusympäristön kanssa.

Sovellusalueet

Tuotteita voidaan käyttää erilaisissa kaupallisissa, asuin-, teollisuus-, meri- ja infrastruktuuriprojekteissa, mukaan lukien:

• Insinööri- ja infrastruktuuriprojektit

• Laivat ja laivalaitteistot

• Liikerakennukset

• Asuinrakennukset

• Sairaalat ja lääketieteelliset laitokset

• Hotellit ja julkiset tilat

• Ympäristönsuojelulaitteet

• Vedenkäsittelyjärjestelmät

• Lämmitysasennukset

• Ilmastointijärjestelmät

• Teolliset jalostuslaitokset

Niitä voidaan käyttää vesihuoltojärjestelmissä, kaasunjakelujärjestelmissä, suorissa juomavesiputkissa, jätevesijärjestelmissä, ympäristönsuojeluputkissa, höyryjärjestelmissä, lämmitysverkoissa, ilmastointiputkistoissa ja teollisuuden vesijärjestelmissä.

Lopullinen kokoonpano tulee valita käyttöpaineen, käyttölämpötilan, ruostumattoman teräksen laadun, tiivisterenkaan materiaalin, kierretyypin, liitosprofiilin ja paikallisen projektistandardin mukaan.

Tuotteen edut

1. Korkea mekaaninen lujuus ja rakenteellinen vakaus

2. Erinomainen korroosion- ja hapettumiskestävyys

3. Pitkä käyttöikä

4. Matala sisäinen virtausvastus

5. Hyvä tärinä ja seisminen suorituskyky

6. Luotettava yhteyden suorituskyky

7. Ympäristöystävällinen ruostumattomasta teräksestä valmistettu rakenne

8. Nopea ja kätevä asennus

9. Soveltuu piiloasennukseen, jos se on sallittua

10. Pienemmät asennus- ja ylläpitokustannukset

11. Hyvä kulutus- ja muodonmuutoskestävyys

12. Hygieeninen rakenne sopiville juomavesijärjestelmille

13. Luotettava tiivistyskyky pienemmällä vuotoriskillä

Oikea putken valmistelu, sisäänvientisyvyys, tiivisterenkaan valinta, kierteiden tunnistaminen, työkalun kalibrointi ja lopputarkastus ovat olennaisia ​​luotettavan suorituskyvyn kannalta.

D- ja S-tyypin holkkiprofiilit saattavat vaatia erilaisia ​​puristustyökaluja tai leukoja. Asiakkaiden tulee vahvistaa vaadittu liitäntäprofiili ennen tilaamista ja asennusta.

NPT-, BSPT- ja BSPP-kierteillä on erilaiset profiilit ja tiivistysmenetelmät. Niitä ei saa yhdistää keskenään, ellei niiden mittojen ja tiivisteiden yhteensopivuutta ole teknisesti vahvistettu.

Tuotteen testaus

Käytettävissä olevia testausmenetelmiä ovat:

• Hydrostaattisen paineen testi

• Ilmatiiviystesti

• Työpainetesti

• Negatiivisen paineen testi

• Ulosvetotesti

• Kylmän ja kuuman veden lämpötilan pyöräilytesti

• Hydrostaattinen taivutus- ja vääntötesti

• Hydrostaattinen tärinätesti

• Hydrostaattinen iskutesti

Sovellettavat testauskohteet ja näytteenottosuhde riippuvat valitusta spesifikaatiosta, hallitsevasta standardista, suunnitellusta sovelluksesta ja vahvistetusta tarkastussuunnitelmasta.

Toimituksen tarkastus

Tuotteet tarkastetaan ennen toimitusta. Vakiotoimituksen tarkastus kattaa:

• Materiaaliluokka

• Pinnan kunto

• Tuotteen mitat

• Ulkohalkaisija ja seinämän paksuus

• Pistorasian mitat

• Kierteen mitat tarvittaessa

• Hydrostaattinen suorituskyky

• Ilmatiiviyden suorituskyky

• Tuotteiden merkinnät

• Määrät ja pakkaus

Tehdastarkastusraportit ja -todistukset

Tarkastusraportit ja niitä tukevat laatuasiakirjat voidaan toimittaa vahvistettujen tilausvaatimusten mukaisesti, mukaan lukien:

• EN 10204 3.1 Materiaalitestitodistus

• Raaka-aineen tarkastustodistus

• Röntgentutkimusraportti, jos mahdollista

• Hydraulisen tiivistyksen testiraportti

• Langantarkastusraportti tarvittaessa

• Pistorasian ja mittojen tarkastusraportti

• Kolmannen osapuolen tarkastusraportti

• Muut hankekohtaiset laatuasiakirjat

Vaadittu tarkastuksen laajuus, testaussuhde, dokumentaatio ja kolmannen osapuolen todistamisjärjestelyt tulee vahvistaa ennen tuotantoa.

Tuotteen laadunvalvonta

LIANHE soveltaa prosessi- ja lopputarkastusmenettelyjä koko tuotannon ajan. Tuotteet tarkastetaan ennen toimitusta sen varmistamiseksi, että niiden materiaalit, mitat, pinnat, liitosalueet, merkinnät ja pakkaukset täyttävät vahvistetut tilausvaatimukset.

Tärkeimmät laadunvalvontamenettelyt sisältävät:

1. Saapuvien raaka-aineiden ulkohalkaisijan, seinämän paksuuden, materiaalilaadun ja pinnan kunnon tarkastaminen.

2. Raaka-aineiden pituuden, leikkausasennon ja loppukunnon tarkistaminen leikkauksen jälkeen.

3. Mukana, ulkohalkaisija, seinämän paksuus, kierteet ja muut kriittiset mitat koneistuksen ja mekaanisen muotoilun jälkeen.

4. Hitsauksen mittojen, hitsin ulkonäön ja pinnan laadun tarkistaminen hitsauksen ja muovauksen jälkeen tarvittaessa.

5. Tuotteen pinnan, mittojen ja liitosalueiden tarkastus lämpökäsittelyn jälkeen.

6. Pintalaadun tarkistaminen tärinäkiillotuksen, magneettikiillotuksen, peittauksen tai muun pintakäsittelyn jälkeen.

7. Hydraulisten paine- ja ilmatiiviystestien suorittaminen voimassa olevien tarkastusvaatimusten mukaisesti.

8. Tuotemerkintöjen, määrien, pakkausmateriaalien, etikettien ja lähetysmerkintöjen tarkastus ennen lähetystä.

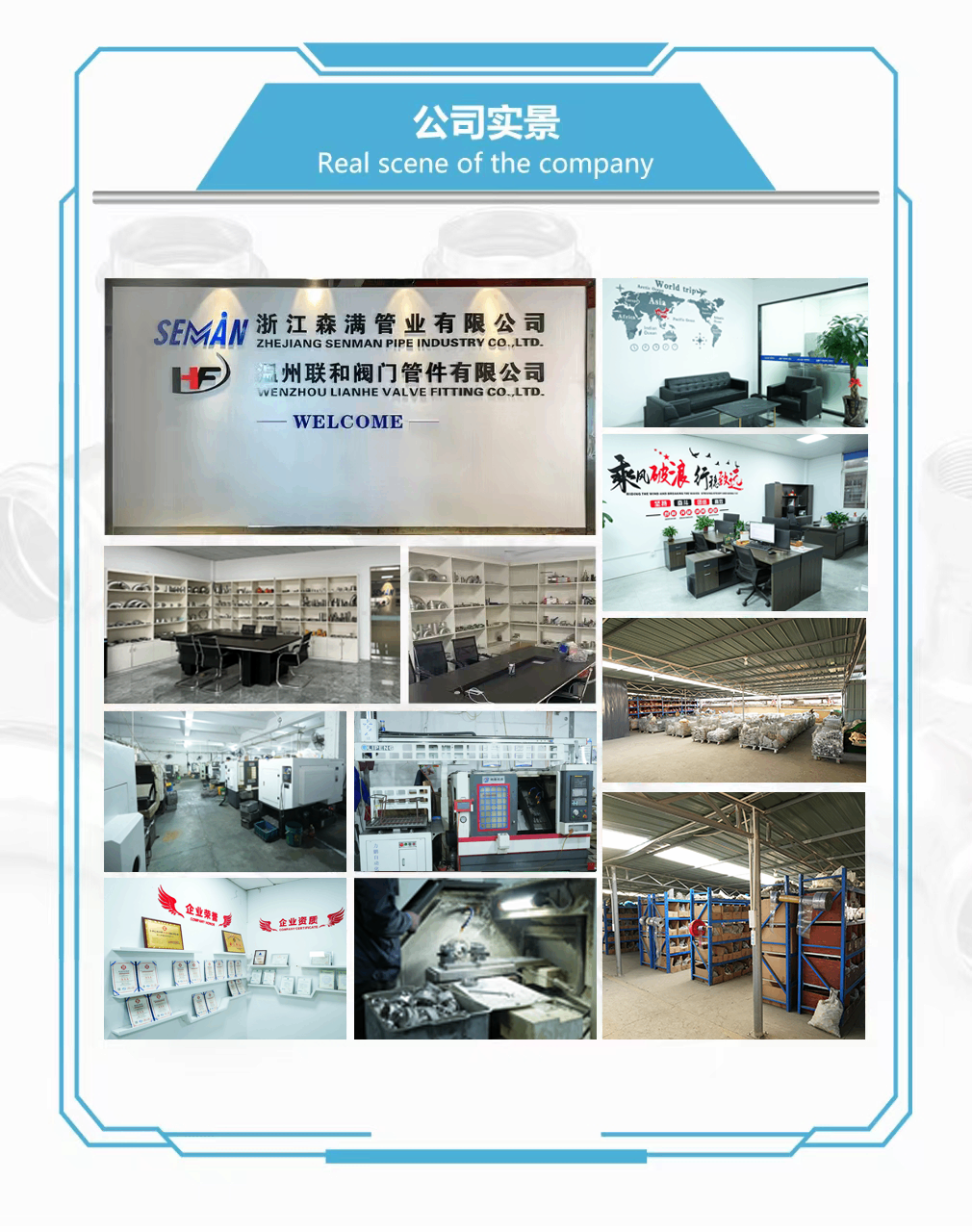

Tuotantolaitteet

Tuotantolaitoksemme on varustettu viidellä automaattisella putkihitsauslinjalla, kahdella laserleikkauskoneella, viidellä tärinäkiillotuskoneella, kahdella magneettikiillotuskoneella, viidellä ilmatiiviyden ja hydraulisen testausyksiköllä, kolmella muovauskoneella, kolmella urituskoneella, kahdella porakoneella, kymmenellä CNC-sorvella ja kuudella loppukäsittelykoneella.

Lisävarusteita ovat kaksi pystysuoraa vetymuovauskonetta, kaksi runkotyyppistä vetymuovauskonetta, kymmenen putken taivutuskonetta, kahdeksan automaattista argonkaarihitsauskonetta, neljä hydraulista vetokonetta, neljä nopeaa hydraulista lävistyskonetta, kaksi lasermerkintäkonetta, kaksi pakkausyksikköä ja muut niihin liittyvät tuotanto- ja tarkastuslaitteet.

Nämä tuotantoominaisuudet tukevat raaka-aineiden valmistelua, leikkausta, mekaanista muotoilua, hitsausta, lämpökäsittelyä, kierteiden käsittelyä, pintakäsittelyä, testausta, tuotemerkintää, tarkastusta ja vientipakkausta.

Pakkaus

Jokainen tuote on suojattu muovipussilla kosteuden, pölyn ja pinnan likaantumisen vähentämiseksi. Tuotteet pakataan sitten vahvistettuihin vientilaatikoihin ja yhdistetään tarvittaessa puulaatikoihin.

Räätälöidyt laatikot, asiakaslogot, etiketit, viivakoodit, lavapakkaukset ja muut vientipakkausjärjestelyt voidaan toimittaa vahvistettujen tilausvaatimusten mukaisesti.

Maksuehdot

Normaali maksuehtomme on 30 % T/T-talletus, joka maksetaan etukäteen, ja loput 70 % T/T-saldo maksetaan ennen toimitusta. Tarkemmista maksuehdoista voidaan keskustella tilauksen arvon ja yhteistyövaatimusten mukaan.

Käytettävissä olevia maksutapoja ovat T/T, Western Union, PayPal ja muut yhteisesti sovitut maksutavat.

Toimitusehdot

Saatavilla olevat kauppaehdot:EXW, FOB, CFR, CIF, DDP ja DDU

Tuotteet voidaan toimittaa merirahti-, lentorahti-, maakuljetuksella tai kansainvälisellä pikapalvelulla.

Toimitustapa voidaan valita tilausmäärän, paketin määrän, määränpään, vaaditun toimitusaikataulun ja kuljetusbudjetin mukaan.

Minimitilausmäärä ja varasto

Minimitilausmäärä:Normaalisti 5-10 kpl tuotespesifikaatiosta ja sen hetkisestä varastosta riippuen.

Pidämme varastossa monia tavallisia tuotteita ja yleisesti pyydettyjä kokoja. Valittuja tuotteita voi olla saatavilla jopa 5 000 kappaletta. Koska varasto muuttuu jatkuvasti, todelliset varastomäärät ja välitön toimitusten saatavuus tulee varmistaa tarjousta pyydettäessä.

Näytteet ja tarjous

Ilmaiset näytteet:Näytteitä voidaan toimittaa maksutta mittojen todentamista ja laadun arviointia varten. Kansainväliset pikatoimituskulut maksaa yleensä vastaanottaja.

Lainausaika:Normaalisti kolmen työtunnin kuluessa täydellisten eritelmien ja määrävaatimusten vastaanottamisesta.

Tarjouksen voimassaolo:Normaalisti 3–7 päivää ruostumattoman teräksen raaka-aineiden hintojen, valuuttakurssien ja nykyisten markkinaolosuhteiden mukaan.

Toimitusaika

Varastossa olevat normaalikokoiset tuotteet toimitetaan normaalisti 3-7 päivän sisällä.

Uutta tuotantoa vaativat tilaukset vievät normaalisti noin 25 päivää. Todellinen toimitusaikataulu riippuu teknisistä tiedoista, materiaalin saatavuudesta, tilausmäärästä, tarkastusvaatimuksista, räätälöidystä pakkauksesta ja nykyisestä tehtaan tuotantosuunnitelmasta.

Huoltopalvelu

Normaali tuotteen laadun takuuaikamme on yksi vuosi. Jos valmistukseen liittyvä laatuongelma varmistuu takuuaikana, tiimimme tutkii syyn ja tarjoaa sopivan teknisen tai myynnin jälkeisen ratkaisun.

Asiakkaiden tulee toimittaa tilausnumero, tuotteen tekniset tiedot, asennusolosuhteet, käyttöpaine, työlämpötila, kuljetettava väliaine ja asiaankuuluvat valokuvat tai videot teknisen arvioinnin avuksi.

Palvelumme

1. Laaja kansainvälisten markkinoiden tuntemus ja kyky tukea erilaisia ​​teknisiä ja kaupallisia vaatimuksia.

2. Suora valmistus omasta tehtaastamme Wenzhoussa, Zhejiangin osavaltiossa Kiinassa.

3. Kokenut tekninen ja tuotantotiimi keskittyi tasaisen laadun ylläpitämiseen.

4. Tehokkaat tuotanto- ja kustannushallintajärjestelmät, jotka on suunniteltu tarjoamaan kilpailukykyiset tehdashinnat.

5. Laaja kokemus tuotannosta, laadunhallinnasta, vientipakkauksista ja kansainvälisestä myynnistä.

Merkki:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
