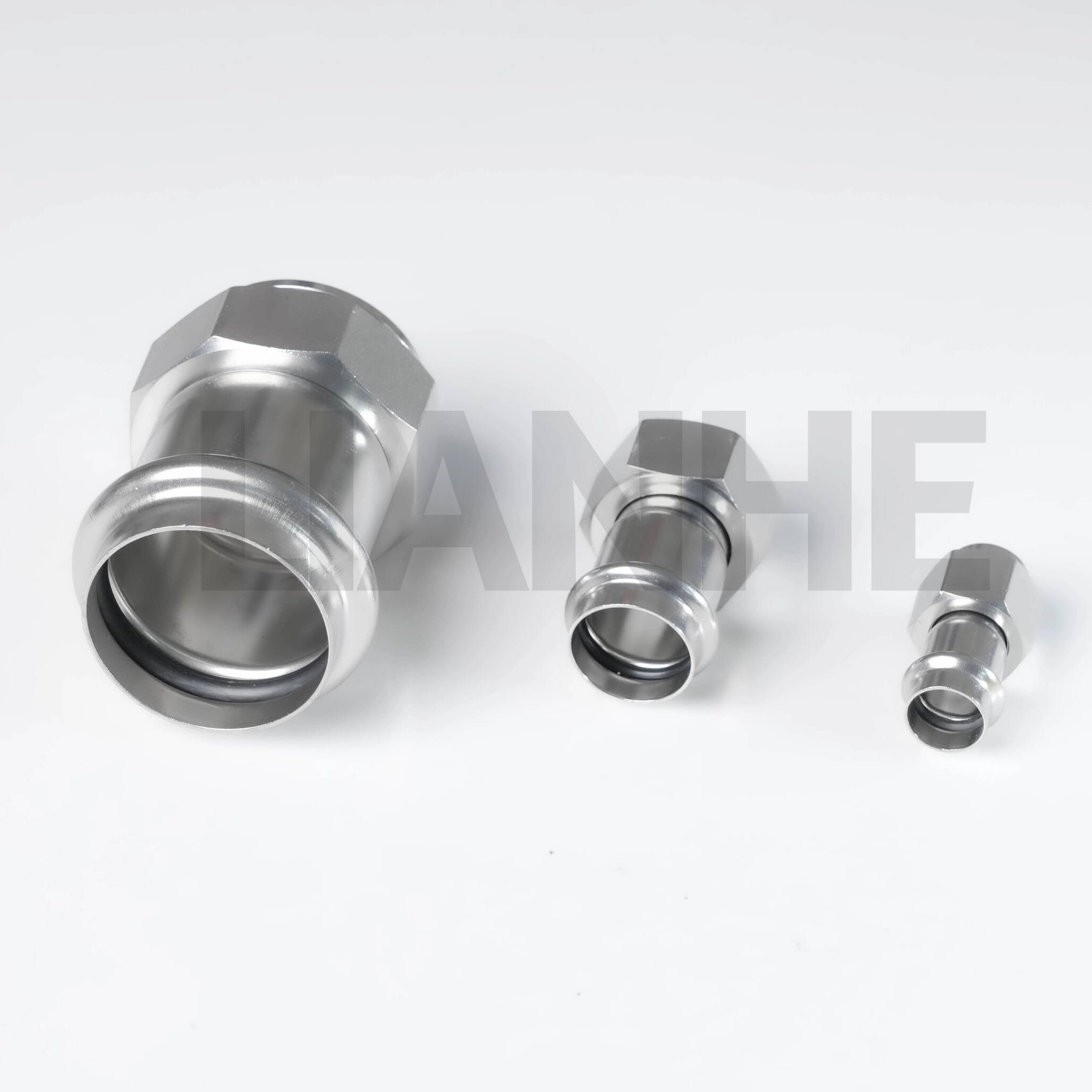

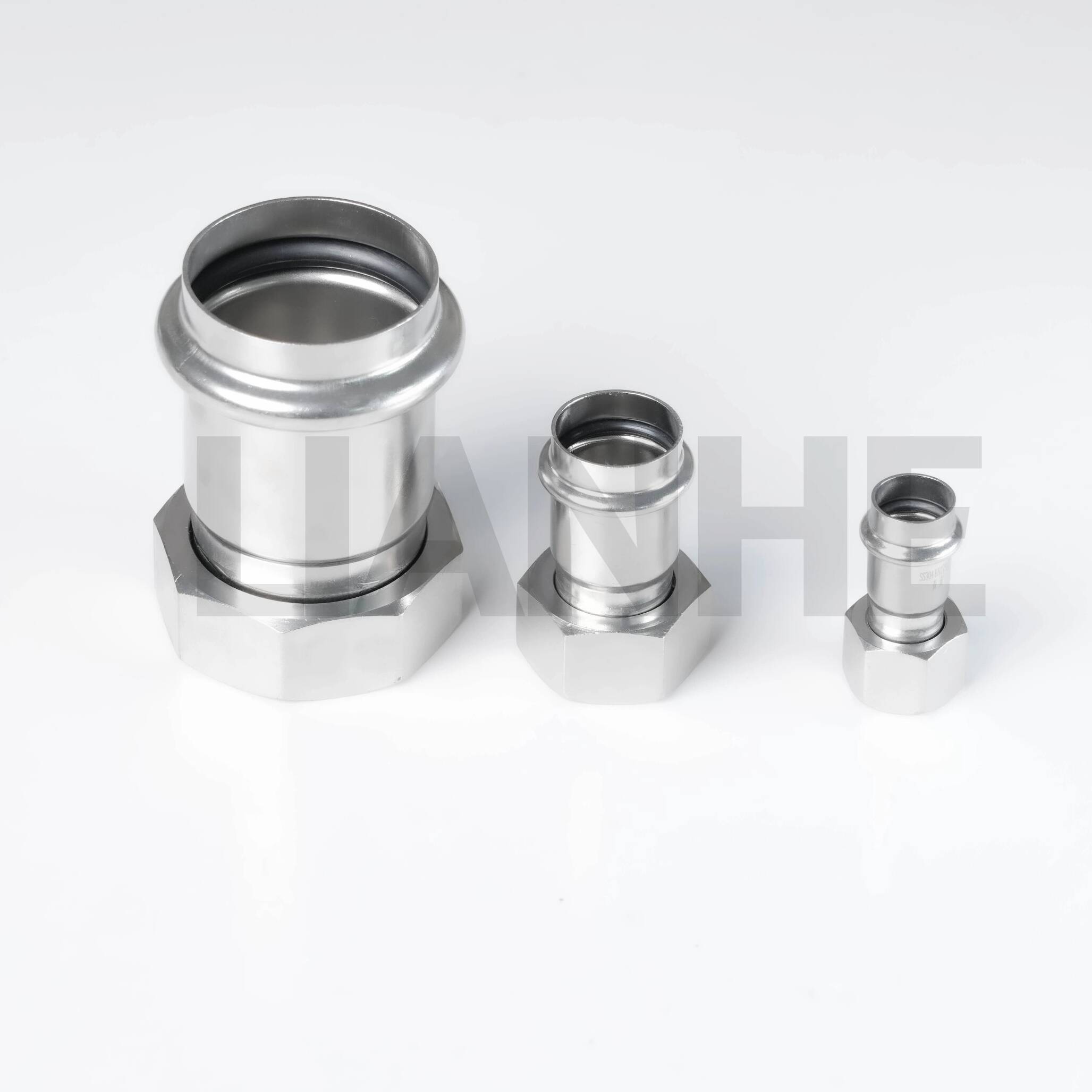

Ruostumattomasta teräksestä valmistettu S-tyypin puristusliitin

Tuotteen kuvaus

LIANHE ruostumattomasta teräksestä valmistettu S-tyypin puristusliitin yhdistää kaksi yhteensopivaa putkea, joilla on sama nimellishalkaisija.

Sen liekkitön puristusliitäntä yksinkertaistaa asennusta ja vähentää paikan päällä tehtävän hitsauksen tai kierteityksen tarvetta. Ruostumaton teräsrakenne tarjoaa hyvän korroosionkestävyyden, mekaanisen lujuuden ja pitkän käyttöiän.

Tekniset tiedot

Kokoalue:1/4"–4" (DN10–DN100)

Seinän paksuus:0,6-2,0 mm

Sovellettavat standardit:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN ja ASME

Saatavilla olevat materiaalit:

• 0Cr18Ni9, SS304, S30408, SUS304 ja 1.4301

• 0Cr17Ni12Mo2, SS316 ja SUS316

• SS304L, S30403 ja 1.4306

• SS316L, S31603 ja 1.4404

Tiivisterenkaiden materiaalit:CIIR, EPDM, PTFE ja NBR

Yhteystyyppi:S-Type Press Connection

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Tiivisteen lämpötila-alue:-20°C - +110°C valitusta materiaalista ja väliaineesta riippuen

Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomista teräsputkista

Pintakäsittely:Tärinäkiillotus, magneettikiillotus tai peittaus

Tuotemerkintä:LOGO + OD + seinän paksuus + materiaali. Mukautetut merkinnät ovat saatavilla.

Pakkaus:Muovipussit, vientilaatikot ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015, soveltuvien tuotteiden CE-asiakirjat ja terveyslisenssi

Merkki:LIANHE

HS-koodi: 7307230000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Sovellukset

Soveltuu yhteensopiviin juomavesi-, kylmä- ja kuumavesi-, jätevesi-, teollisuusvesi-, öljy- ja kaasujärjestelmiin.

Tyypillisiä käyttökohteita ovat vesihuolto, lämmitys, ilmastointi, teollisuusputket, liikerakennukset, asuinrakennukset, laivat, sairaalat ja hotellit.

Tuotteen edut

1. Yhdistää kaksi halkaisijaltaan samanlaista putkea

2. Nopea, liekitön asennus

3. Hyvä korroosionkestävyys

4. Matala virtausvastus

5. Luotettava tiivistys oikein asennettuna

6. Hyvä tärinänkestävyys

7. Vähentynyt asennusaika ja työvoimakustannukset

8. Saatavilla useita materiaaleja ja tiivisterenkaita

Asennus

1. Leikkaa putki suoraksi ja poista sisäiset ja ulkoiset purseet.

2. Puhdista putken päät ja liitosholkit.

3. Tarkista, että tiivisterenkaat ovat oikein paikoillaan.

4. Merkitse tarvittava lisäyssyvyys.

5. Työnnä molemmat putket kokonaan liittimeen.

6. Käytä määritellyn S-tyypin profiilin kanssa yhteensopivaa puristustyökalua ja leukaa.

7. Tarkista molemmat liitokset ja suorita vaadittu paine- tai vuototesti.

Laadunvalvonta

Vakiotarkastus sisältää raaka-aineen tarkastuksen, seinän paksuuden mittauksen, pistorasian tarkastuksen, pintatarkastuksen, hydraulisen ja ilmatiiviyden testauksen, tuotemerkinnän ja pakkaustarkastuksen.

Saatavilla olevat asiakirjat sisältävät EN 10204 3.1 -materiaalin testaustodistukset, raaka-ainetodistukset, mittaraportit, hydrauliset testiraportit ja kolmannen osapuolen tarkastusraportit. Röntgentutkimusraportit voidaan toimittaa tarvittaessa.

Kaupalliset ehdot

MOQ:Normaalisti 5-10 kpl koosta ja varastotilanteesta riippuen.

Ilmaiset näytteet:Saatavilla valituille vakiotuotteille; pikamaksut maksaa yleensä vastaanottaja.

Lainausaika:Normaalisti kolmen työtunnin sisällä.

Toimitusaika:Tavallisille tuotteille noin 3–7 päivää ja uusille tuotteille noin 25 päivää.

Maksuehdot:30% T/T-talletus ja 70% saldo ennen toimitusta.

Toimitusehdot:EXW, FOB, CFR, CIF, DDP ja DDU.

Takuu:Yksi vuosi vahvistettuja valmistusvirheitä vastaan.

Valmistaja:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
