Ruostumattomasta teräksestä valmistettu D-tyyppinen puristuspainatus

Tuotteen kuvaus

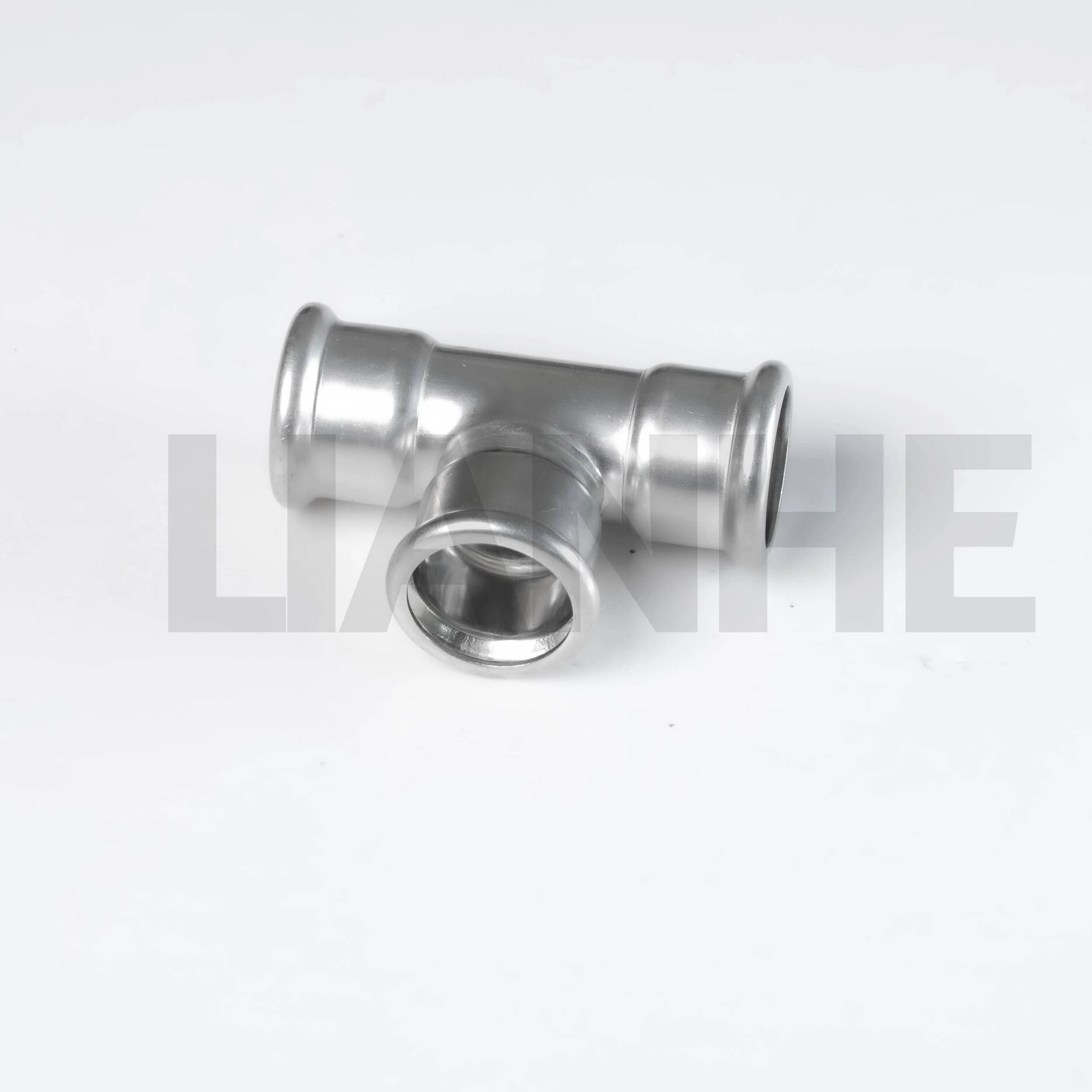

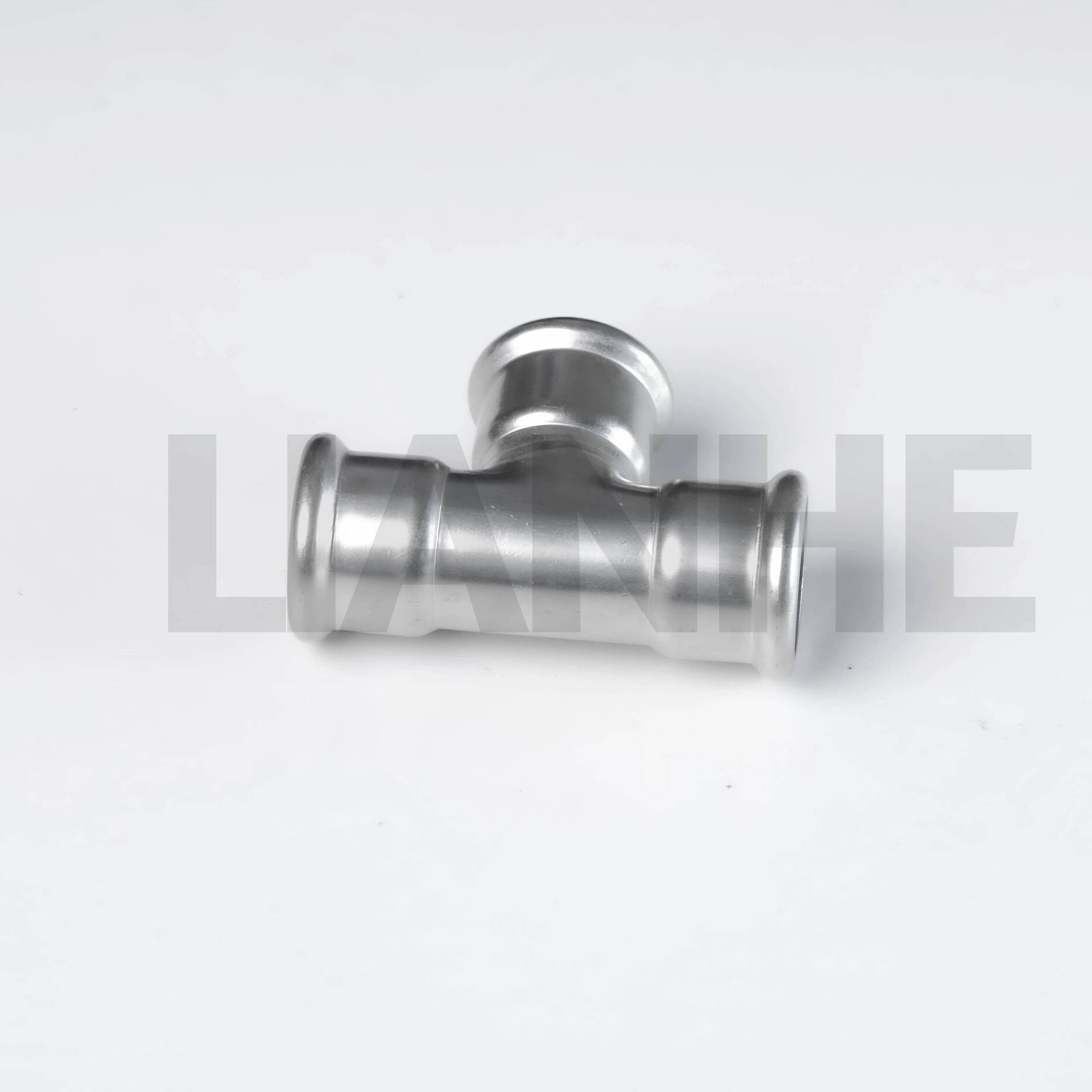

LIANHE Stainless Steel D-Type Press Equal Tee tarjoaa kolme saman nimelliskokoista puristusliitosta yhteensopivien nesteiden jakamiseen tai yhdistämiseen putkistossa.

Sen liekkitön puristusliitäntä yksinkertaistaa asennusta ja vähentää paikan päällä tehtävän hitsauksen tai kierteityksen tarvetta. Ruostumaton teräsrakenne tarjoaa korroosionkestävyyden, mekaanisen lujuuden ja pitkän käyttöiän.

Tekniset tiedot

Kokoalue:1/4"–4" (DN10–DN100)

Seinän paksuus:0,6-2,0 mm

Sovellettavat standardit:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN ja ASME

Saatavilla olevat materiaalit:

• 0Cr18Ni9, SS304, S30408, SUS304 ja 1.4301

• 0Cr17Ni12Mo2, SS316 ja SUS316

• SS304L, S30403 ja 1.4306

• SS316L, S31603 ja 1.4404

Tiivisterenkaiden materiaalit:CIIR, EPDM, PTFE ja NBR

Yhteystyyppi:D-tyypin puristusliitin kolmessa päässä

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Tiivisteen lämpötila-alue:-20°C - +110°C valitusta materiaalista ja väliaineesta riippuen

Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomista teräsputkista

Pintakäsittely:Tärinäkiillotus, magneettikiillotus tai peittaus

Tuotemerkintä:LOGO + OD + seinän paksuus + materiaali. Mukautetut merkinnät ovat saatavilla.

Pakkaus:Muovipussit, vientilaatikot ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015, soveltuvien tuotteiden CE-asiakirjat ja terveyslisenssi

Merkki:LIANHE

HS-koodi: 7307230000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Sovellukset

Soveltuu yhteensopiviin juomavesi-, kylmä- ja kuumavesi-, jätevesi-, teollisuusvesi-, öljy- ja kaasujärjestelmiin.

Tyypillisiä sovelluksia ovat:

• Vesihuolto- ja viemärijärjestelmät

• Lämmitys- ja ilmastointijärjestelmät

• Kaasuputkijärjestelmät

• Teollisuuden vesiputket

• Liike- ja asuinrakennukset

• Laivat, sairaalat ja hotellit

• Ympäristönsuojeluhankkeet

Tuotteen edut

1. Kolme samankokoista puristusliitintä

2. Nopea, liekitön asennus

3. Hyvä korroosionkestävyys

4. Matala virtausvastus

5. Luotettava tiivistys oikein asennettuna

6. Hyvä tärinänkestävyys

7. Vähentynyt asennusaika ja työvoimakustannukset

8. Saatavilla useita materiaaleja ja tiivisterenkaita

Asennusohjeet

1. Leikkaa ruostumaton teräsputki suoraksi sopivalla putkileikkurilla.

2. Poista sisäiset ja ulkoiset purseet estääksesi tiivisterenkaan vaurioitumisen.

3. Puhdista putken pää ja liitinholkki.

4. Varmista, että tiivisterengas on oikein asetettu ja ehjä.

5. Merkitse putkeen vaadittu asennussyvyys.

6. Työnnä putki kokonaan pistorasiaan.

7. Käytä puristustyökalua ja leukaa, joka on yhteensopiva määritellyn D-tyypin profiilin kanssa.

8. Suorita puristusjakso loppuun ja tarkasta liitos silmämääräisesti.

9. Suorita paine- tai vuototesti sovellettavan standardin mukaisesti.

Älä käytä S-, V- tai M-profiilia, ellei sen yhteensopivuutta tuotteen kanssa ole varmistettu.

Laadunvalvonta

1. Raaka-ainelaadun, ulkohalkaisijan ja seinämän paksuuden tarkastus

2. Leikkaus ja putken päiden tarkastus

3. Pistorasia ja mittatarkastus muotoilun jälkeen

4. Hitsaus ja pintatarkastus tarvittaessa

5. Tarkastus lämpökäsittelyn ja pintakäsittelyn jälkeen

6. Hydraulisen paineen ja ilmatiiviyden testaus

7. Tuotteiden merkintä ja pakkaustarkastus

Saatavilla olevat asiakirjat sisältävät EN 10204 3.1 -materiaalin testaustodistukset, raaka-ainetodistukset, mittaraportit, hydrauliset testiraportit ja kolmannen osapuolen tarkastusraportit. Röntgentutkimusraportit voidaan toimittaa tarvittaessa.

Kaupalliset ehdot

MOQ:Normaalisti 5-10 kpl koosta ja varastotilanteesta riippuen.

Ilmaiset näytteet:Saatavilla valituille vakiotuotteille; pikamaksut maksaa yleensä vastaanottaja.

Lainausaika:Normaalisti kolmen työtunnin sisällä.

Tarjouksen voimassaolo:Normaalisti 3-7 päivää.

Toimitusaika:Tavallisille varastosta saataville tuotteille noin 3–7 päivää ja uusille tuotteille noin 25 päivää.

Maksuehdot:30% T/T-talletus ja 70% saldo ennen toimitusta.

Toimitusehdot:EXW, FOB, CFR, CIF, DDP ja DDU. Toimitus voidaan järjestää meri-, lento-, maakuljetuksella tai kansainvälisellä pikakuljetuksella.

Takuu:Yksi vuosi vahvistettuja valmistusvirheitä vastaan.

Valmistaja:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
