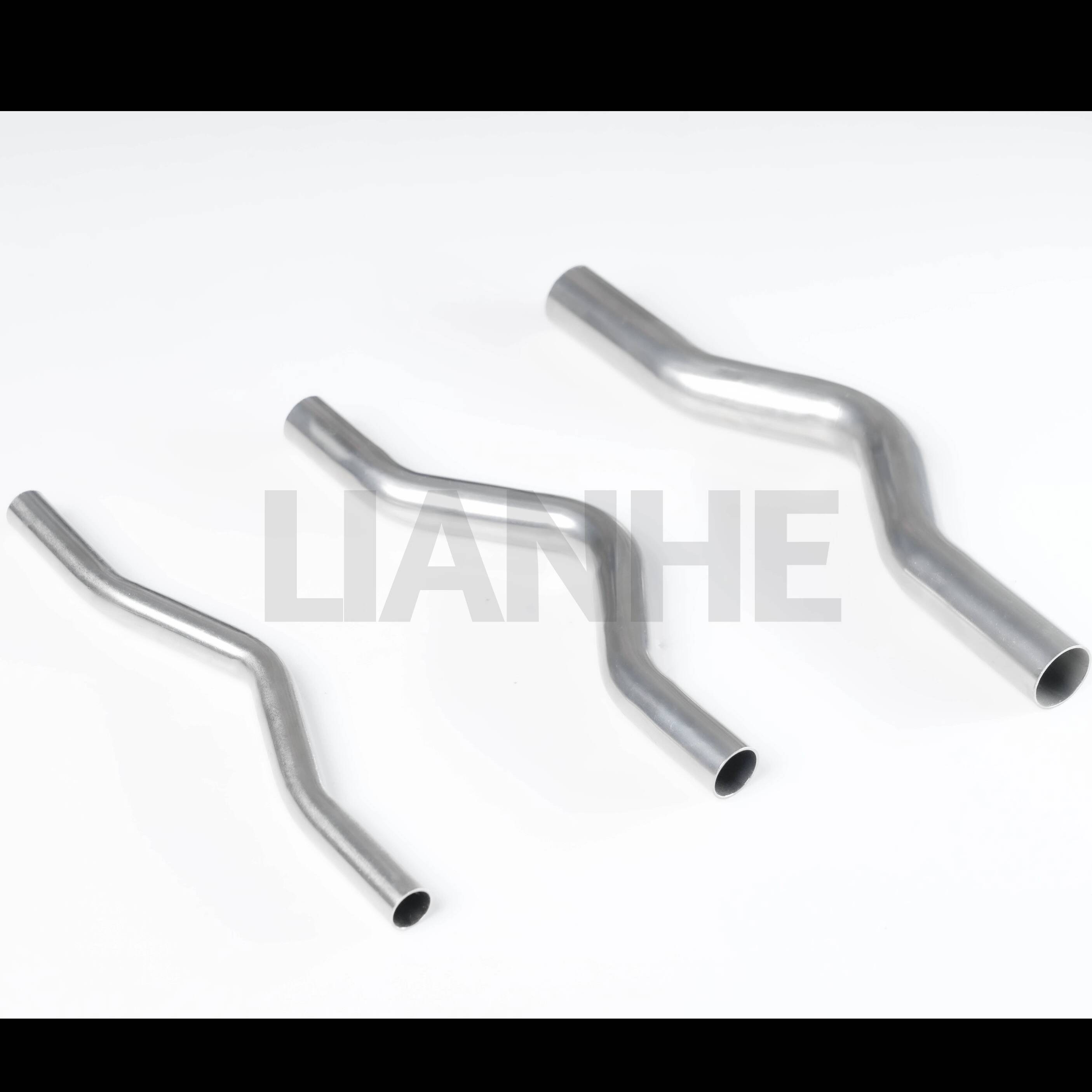

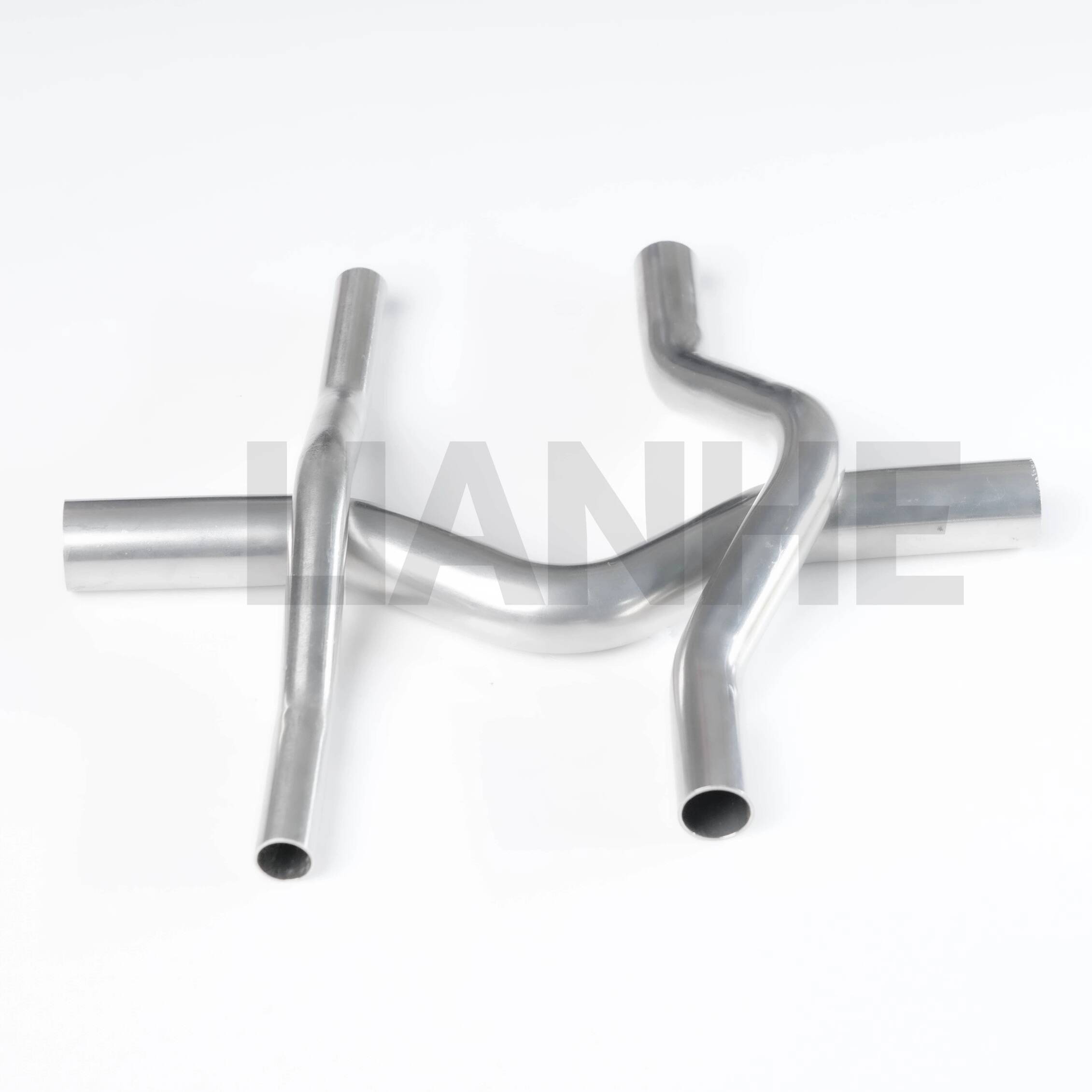

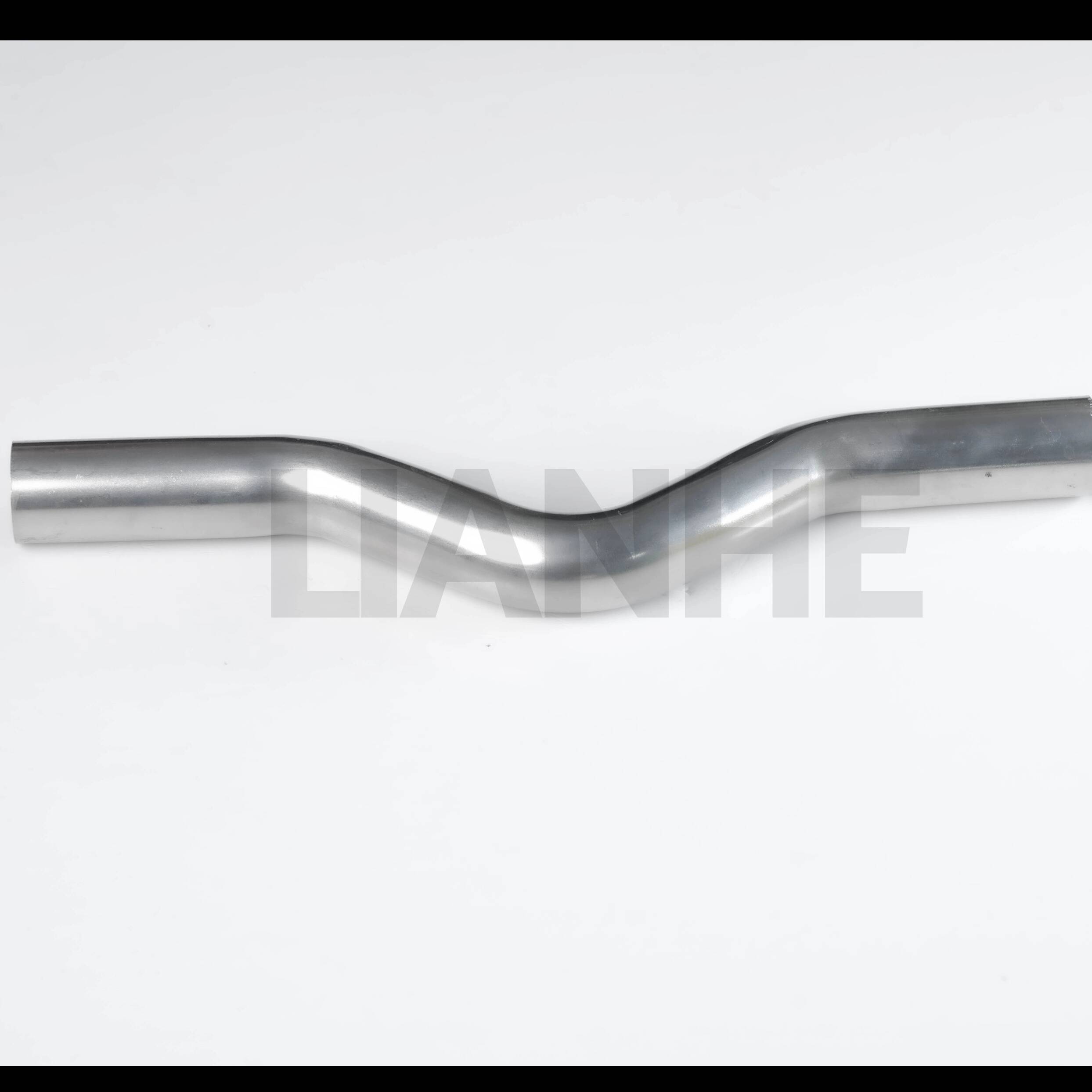

Ruostumattomasta teräksestä valmistettu puristussilta mutka

Tekniset tiedot

Merkki:LIANHE

Kokoalue:1/4"–4" (DN10–DN100)

Seinän paksuus:0,6-2,0 mm

Saatavilla olevat materiaalit:

• SS304, 0Cr18Ni9, S30408, SUS304 ja 1.4301

• SS304L, S30403 ja 1.4306

• SS316 ja 0Cr17Ni12Mo2

• SS316L, S31603 ja 1.4404

Sovellettavat standardit:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN ja ASME

Yhteysprofiilit:D-Type ja S-Type

Tiivisterenkaiden materiaalit:CIIR, EPDM, PTFE ja NBR

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Tiivisteen lämpötila-alue:-20°C - +110°C riippuen tiivistemateriaalista ja kuljetettavasta väliaineesta

Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomista teräsputkista

Pintakäsittely:Tärinäkiillotus, magneettikiillotus tai peittaus

Tuotemerkintä:LOGO + ulkohalkaisija + seinän paksuus + materiaali. Räätälöidyt logot ja merkinnät ovat saatavilla.

Pakkaus:Muovipussit, vientilaatikot ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015, soveltuvien tuotteiden CE-asiakirjat ja terveyslisenssi

HS-koodi: 7307230000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Tuotteen kuvaus

LIANHE valmistaa ruostumattomasta teräksestä valmistettuja putkistokomponentteja vesi-, kaasu-, lämmitys-, ilmastointi- ja yhteensopiviin teollisuuden nestejärjestelmiin.

Saatavana malleissa SS304, SS304L, SS316 ja SS316L, tuotteet tarjoavat hyvän korroosionkestävyyden, mekaanisen lujuuden ja pitkän aikavälin suorituskyvyn sopivissa käyttöolosuhteissa.

D-tyypin ja S-tyypin liitäntäprofiileja on saatavana erilaisiin putkisto- ja asennustyökaluvaatimuksiin. Useita tiivisterengasmateriaaleja voidaan valita kuljetettavan väliaineen, työpaineen ja lämpötilan mukaan.

Tärkeimmät ominaisuudet

• Ruostumaton teräsrakenne, jolla on hyvä korroosionkestävyys

• D-tyypin ja S-tyypin liitäntävaihtoehdot

• SS304, SS304L, SS316 ja SS316L materiaalit

• CIIR-, EPDM-, PTFE- ja NBR-tiivisterenkaat

• PN16 nimellispaine

• Mekaanisesti muotoiltu rakenne

• Useita pintakäsittelyvaihtoehtoja

• Räätälöidyt logot ja tuotemerkinnät

• Vientipakkaukset kansainväliseen toimitukseen

Liitosprofiilin, tiivisterenkaan, materiaalin, paineen, lämpötilan ja väliaineen yhteensopivuus on vahvistettava ennen tilaamista. D- ja S-tyypin tuotteet saattavat vaatia erilaisia ​​puristustyökaluja ja leuoja.

Sovellukset

Soveltuu yhteensopiviin sovelluksiin:

• Juomavesijärjestelmät

• Kylmä- ja kuumavesiputket

• Jätevesijärjestelmät

• Teollisuuden vesiputket

• Lämmitys- ja ilmastointijärjestelmät

• Liike- ja asuinrakennukset

• Sairaalat ja hotellit

• Laivat ja laivalaitteistot

• Ympäristönsuojelulaitteet

• Öljy- ja kaasujärjestelmät edellyttävät teknistä vahvistusta

Höyry-, kaasu-, öljy- ja juomavesisovellukset vaativat asianmukaisen materiaalin, tiivisteen, testauksen ja viranomaisvahvistuksen.

Tuotteen testaus

Käytettävissä olevat testit sisältävät:

• Hydrostaattisen paineen testi

• Ilmatiiviystesti

• Negatiivisen paineen testi

• Ulosvetotesti

• Kylmän ja kuuman veden lämpötilan pyöräilytesti

• Hydrostaattinen taivutus- ja vääntötesti

• Hydrostaattinen tärinätesti

• Hydrostaattinen iskutesti

Sovellettavat testikohteet ja näytteenottosuhteet riippuvat tuotespesifikaatiosta, standardista ja tilausvaatimuksista.

Laadunvalvonta

LIANHE soveltaa prosessi- ja lopputarkastusta koko tuotannon ajan:

1. Tarkista raaka-ainelaatu, ulkohalkaisija ja seinämän paksuus.

2. Tarkista pituus ja putken pään kunto katkaisun jälkeen.

3. Tarkista pistorasian mitat ja seinämän paksuus muodostamisen jälkeen.

4. Tarkista hitsin mitat ja pinnan laatu tarvittaessa.

5. Tarkista tuotteen mitat lämpökäsittelyn jälkeen.

6. Tarkista pinnan laatu kiillotuksen tai peittauksen jälkeen.

7. Suorita hydraulipaine- ja ilmatiiviystestit.

8. Tarkista tuotteen merkinnät, määrät ja pakkaus ennen lähettämistä.

Tarkastusasiakirjat

Saatavilla olevat asiakirjat sisältävät:

• EN 10204 3.1 Materiaalitestitodistus

• Raaka-aineen tarkastustodistus

• Mittatarkastusraportti

• Hydrauli- ja ilmatiiviystestiraportti

• Röntgentutkimusraportti, jos mahdollista

• Kolmannen osapuolen tarkastusraportti

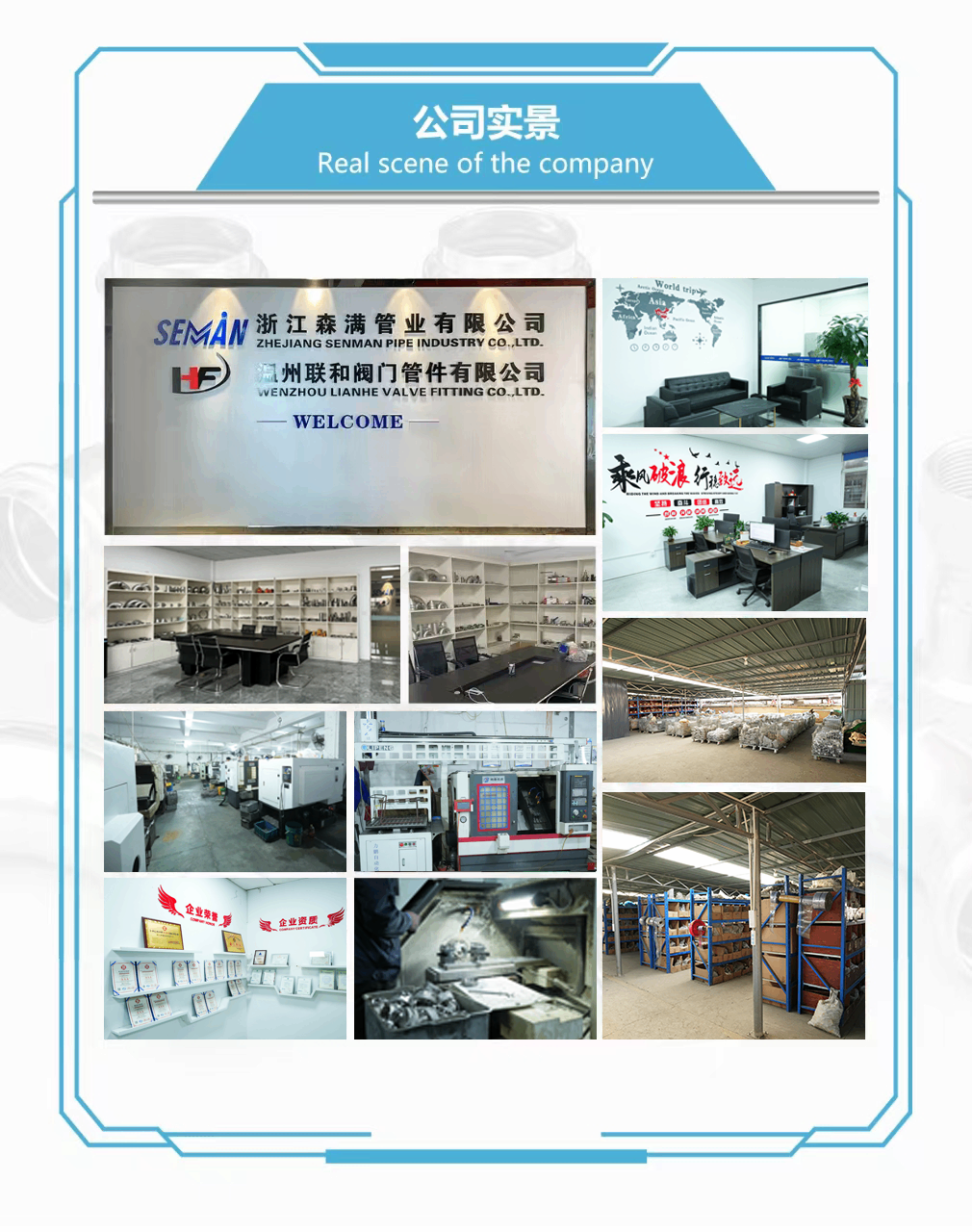

Tuotantokyky

Tehtaamme on varustettu automaattisilla putkihitsauslinjoilla, laserleikkauskoneilla, muovauskoneilla, CNC-sorveilla, putken taivutuslaitteilla, kiillotuskoneilla, urituslaitteilla, hydraulisilla ja ilmatiiviystestausyksiköillä, lasermerkintäkoneilla ja vientipakkauslaitteilla.

Tilaustiedot

MOQ:Normaalisti 5-10 kpl, riippuen tuotetiedoista ja varastotilanteesta.

Ilmaiset näytteet:Saatavilla valituille vakiotuotteille; pikatoimituskulut maksaa yleensä vastaanottaja.

Lainausaika:Normaalisti kolmen työtunnin kuluessa täydellisten eritelmien vastaanottamisesta.

Toimitusaika:Tavallisille varastosta saataville tuotteille noin 3–7 päivää ja uusille tuotteille noin 25 päivää.

Maksuehdot:30% T/T-talletus ja 70% saldo ennen toimitusta. Käytettävissä on Western Union, PayPal ja muut sovitut menetelmät.

Toimitusehdot:EXW, FOB, CFR, CIF, DDP ja DDU.

Kuljetus:Meri-, lento-, maakuljetukset tai kansainvälinen pikakuljetus.

Takuu:Yksi vuosi vahvistettuja valmistusvirheitä vastaan.

Valmistaja:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
