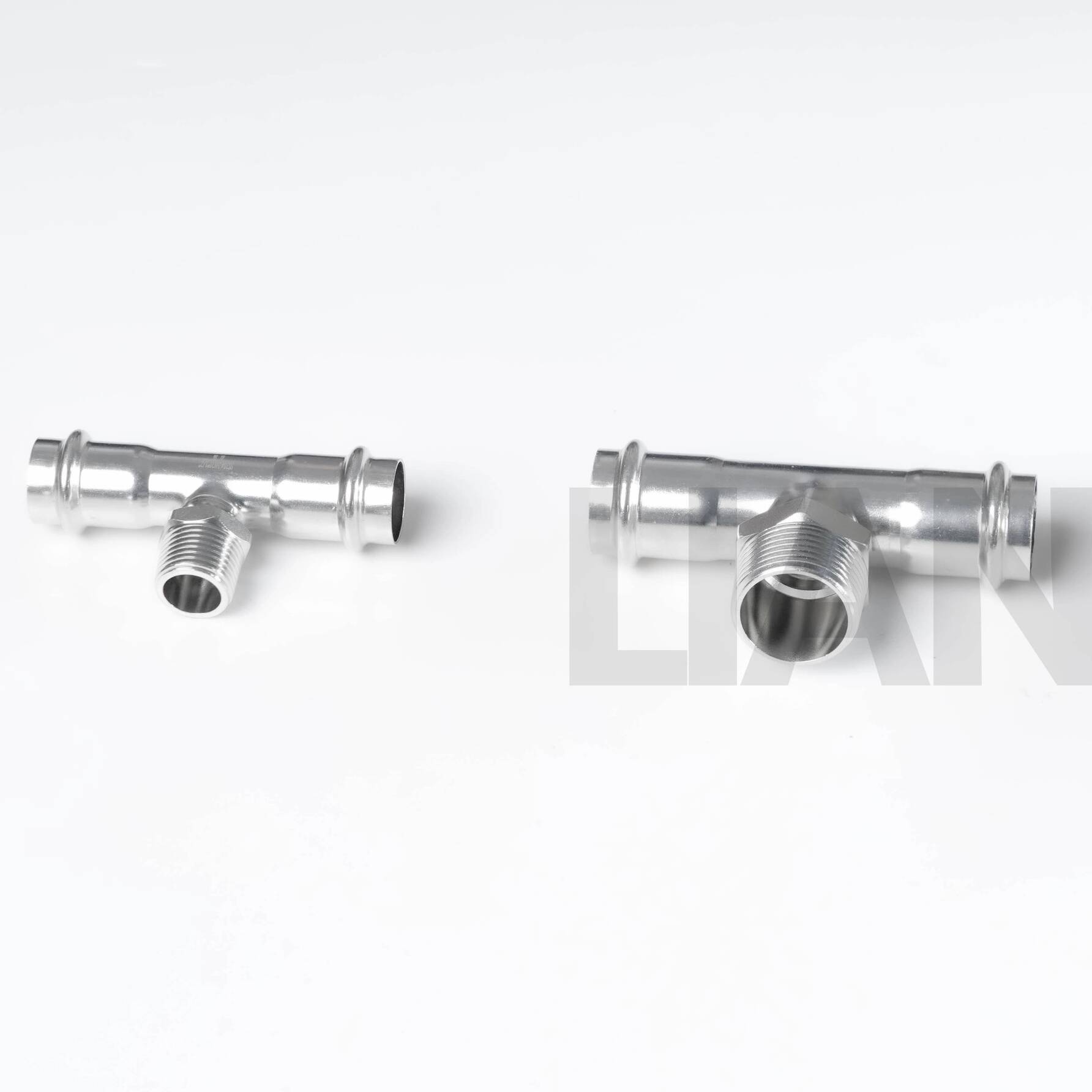

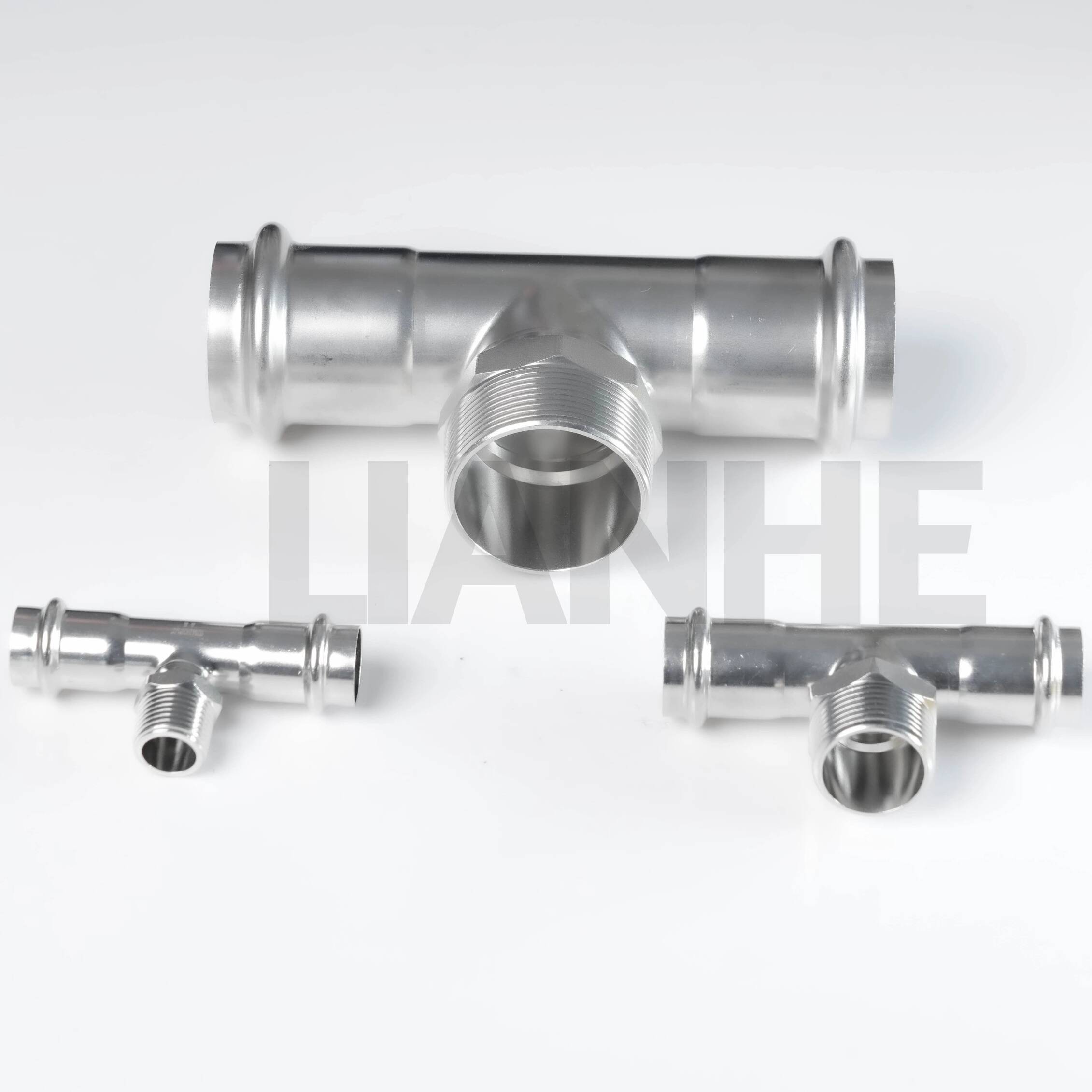

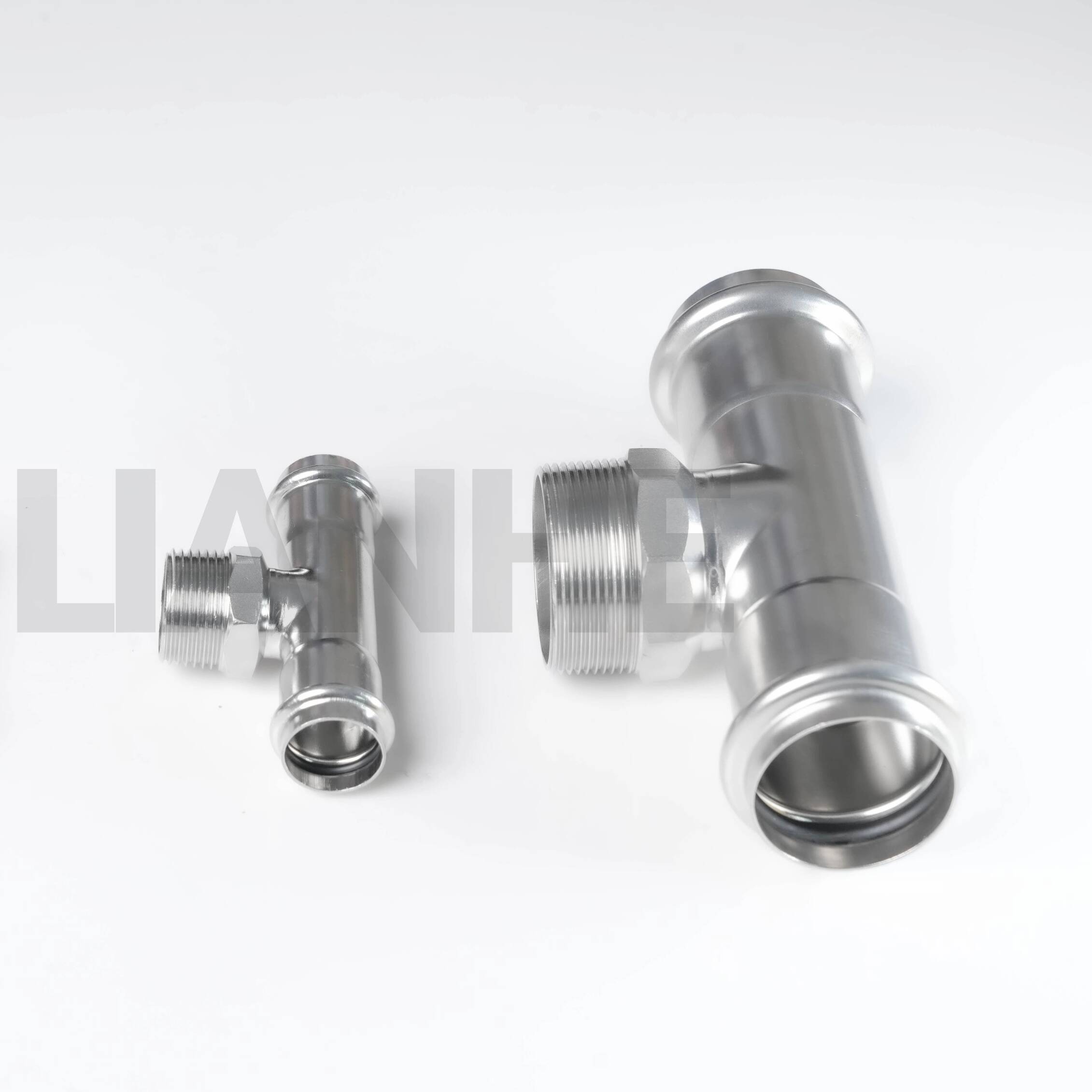

Ruostumattomasta teräksestä valmistettu S-tyyppinen puristuspaita, jossa uroskierteinen haara

Tuotteen kuvaus

LIANHE ruostumattomasta teräksestä valmistettu S-tyyppinen puristuspaita uroskierteisellä haaralla yhdistää kaksi puristussovitettua putkiliitosta uroskierteiseen haaraan.

S-tyyppiset puristuspäät tukevat nopeaa, liekitöntä asennusta, kun taas kierrehaara yhdistää yhteensopivia venttiilejä, instrumentteja, laitteita tai kierteitettyjä putkistokomponentteja.

Tekniset tiedot

Kokoalue:1/4"–4" (DN10–DN100)

Seinän paksuus:0,6-2,0 mm

Sovellettavat standardit:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN ja ASME

Saatavilla olevat materiaalit:

• 0Cr18Ni9, SS304, S30408, SUS304 ja 1.4301

• 0Cr17Ni12Mo2, SS316 ja SUS316

• SS304L, S30403 ja 1.4306

• SS316L, S31603 ja 1.4404

Tiivisterenkaiden materiaalit:CIIR, EPDM, PTFE ja NBR

Yhteystyyppi:Kaksi S-tyypin puristinpäätä yhdellä uroskierteisellä haaralla

Viestivaihtoehdot:NPT, BSPP ja BSPT

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Tiivisteen lämpötila-alue:-20°C - +110°C valitusta materiaalista ja väliaineesta riippuen

Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomista teräsputkista

Pintakäsittely:Tärinäkiillotus, magneettikiillotus tai peittaus

Tuotemerkintä:LOGO + OD + seinän paksuus + materiaali. Mukautetut merkinnät ovat saatavilla.

Pakkaus:Muovipussit, vientilaatikot ja puiset kotelot

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015, soveltuvien tuotteiden CE-asiakirjat ja terveyslisenssi

Merkki:LIANHE

HS-koodi: 7307230000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Sovellukset

Soveltuu yhteensopiviin juomavesi-, kylmä- ja kuumavesi-, jätevesi-, teollisuusvesi-, öljy- ja kaasujärjestelmiin.

Tyypillisiä käyttökohteita ovat vesihuolto, lämmitys, ilmastointi, kaasujärjestelmät, laitehaarat, liikerakennukset, asuinrakennukset, laivat, sairaalat ja hotellit.

Tuotteen edut

1. Purista-kierteeseen haaraliitäntä

2. Nopea, liekitön asennus

3. Hyvä korroosionkestävyys

4. Matala virtausvastus

5. Useita kierre- ja tiivistevaihtoehtoja

6. Luotettava tiivistys oikein asennettuna

7. Vähentynyt asennusaika ja työvoimakustannukset

8. Soveltuu laitteille ja instrumenteille

NPT-, BSPT- ja BSPP-kierteillä on erilaiset profiilit ja tiivistysmenetelmät, eikä niitä tule käyttää keskenään, ellei yhteensopivuutta ole varmistettu.

Laadunvalvonta

1. Raaka-aineen, ulkohalkaisijan ja seinämän paksuuden tarkastus

2. Leikkaus ja putken päiden tarkastus

3. Pistorasia, kierre ja mittatarkastus

4. Hitsaus ja pintatarkastus tarvittaessa

5. Tarkastus lämpökäsittelyn ja pintakäsittelyn jälkeen

6. Hydraulisen paineen ja ilmatiiviyden testaus

7. Tuotteiden merkintä ja pakkaustarkastus

Käytettävissä olevat asiakirjat sisältävät EN 10204 3.1 -materiaalin testaustodistukset, raaka-ainetodistukset, kierre- ja mittaraportit, hydrauliset testiraportit ja kolmannen osapuolen tarkastusraportit.

Kaupalliset ehdot

MOQ:Normaalisti 5-10 kpl koosta ja varastotilanteesta riippuen.

Ilmaiset näytteet:Saatavilla valituille vakiotuotteille; pikamaksut maksaa yleensä vastaanottaja.

Lainausaika:Normaalisti kolmen työtunnin sisällä.

Toimitusaika:Tavallisille tuotteille noin 3–7 päivää ja uusille tuotteille noin 25 päivää.

Maksuehdot:30% T/T-talletus ja 70% saldo ennen toimitusta.

Toimitusehdot:EXW, FOB, CFR, CIF, DDP ja DDU.

Takuu:Yksi vuosi vahvistettuja valmistusvirheitä vastaan.

Valmistaja:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
