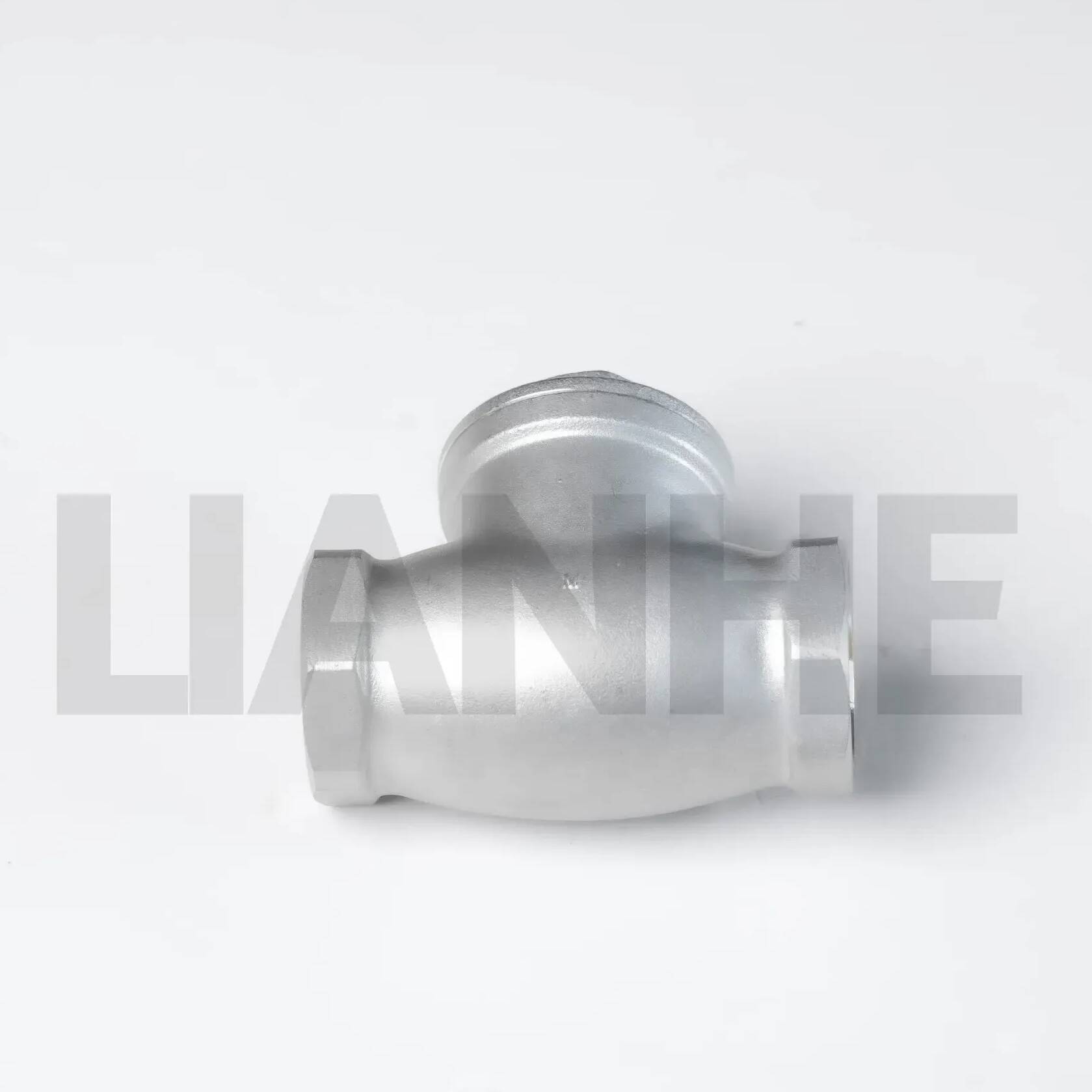

Ruostumattomasta teräksestä valmistettu kierteinen takaiskuventtiili

Tuotteen kuvaus

LIANHE ruostumattomasta teräksestä valmistettu kierteinen takaiskuventtiili on suunniteltu estämään vastavirtaus ja tukemaan yhteensopivien teollisuusputkijärjestelmien vakaata toimintaa. Venttiili avautuu automaattisesti, kun ylävirran paine ylittää alavirran paineen, ja sulkeutuu, kun virtaus pysähtyy tai kääntyy.

Valettu ruostumattomasta teräksestä valmistettu runko ja tarkkuus CNC-koneistetut liitospinnat on valmistettu venttiilistä, joka tarjoaa mittatarkkuuden, rakenteellisen lujuuden ja luotettavan suorituskyvyn. Sen kompakti kierrerakenne yksinkertaistaa asennusta vesi-, öljy-, kaasu- ja muihin yhteensopiviin nestejärjestelmiin.

Tekniset tiedot

LIANHE-kierteisiä takaiskuventtiilejä on saatavana useissa eri kokoisissa, kokoonpanoissa ja kierrestandardeissa erilaisten putkisto- ja projektivaatimusten täyttämiseksi. Täysreikäinen rakenne auttaa vähentämään tarpeettomia virtauksen rajoituksia ja painehäviöitä.

• Kokoalue:1/4"–4" (DN8–DN100)

• Poraus:Täysi reikä

• Venttiilityypit:Pystytakaiskuventtiili, vaakasuora takaiskuventtiili ja kiekon takaiskuventtiili

• Lopeta yhteys:Naaraskierreliitos

• Lankastandardit:BSPT, BSP, NPT, DIN 259/2999 ja ISO 228

• Korin rakenne:Kierrekorkkimalli valitusta mallista riippuen

• Valmistusprosessi:Investointivalettu runko CNC-työstyksellä

• Työpaine:200 PSI

• Toiminta:Automaattinen, paineaktivoitu toiminta

• Materiaaliluokat:CF8, CF8M, SS304 ja SS316

• Suunnitteluominaisuudet:Kääntölevy ja kiinteä istuin valitusta mallista riippuen

• Sovellettava media:Vesi, öljy, kaasu ja muut yhteensopivat nesteet

• Merkki:LIANHE

• Alkuperämaa:Wenzhou, Kiina

Lopullinen venttiilityyppi, materiaali, kierrestandardi, paineluokitus ja tiivistyskomponentit tulee valita käyttöaineen, lämpötilan, paineen, asennussuunnan ja putkistojärjestelmän vaatimusten mukaan.

Tuotteen edut ja sovellukset

Ruostumattomasta teräksestä CF8, CF8M, SS304 tai SS316 valmistettu kierteinen takaiskuventtiili tarjoaa korroosionkestävyyden ja kestävyyden monissa teollisissa ja kaupallisissa nestejärjestelmissä. Sopiva materiaali tulee valita käyttöympäristön ja kuljetettavan väliaineen kemiallisen yhteensopivuuden mukaan.

Takaiskuventtiilimekanismi mahdollistaa nesteen liikkumisen aiottuun suuntaan ja auttaa estämään vastavirtauksen. Valitusta mallista riippuen kääntölevy tai pystysuorassa toimiva suljinelementti reagoi automaattisesti järjestelmän paineen muutoksiin.

Integroitu istuinrakenne tukee luotettavaa sulkemista ja auttaa vähentämään takaisinvirtauksen ja materiaalin vuotamisen riskiä. Kompakti kierreliitos mahdollistaa myös yksinkertaisen asennuksen ja irrottamisen ilman laippaliitosta tai pysyvää hitsausta paikan päällä.

Venttiilin suhteellisen yksinkertainen rakenne voi auttaa lyhentämään asennusaikaa ja yksinkertaistamaan rutiinitarkastusta ja huoltoa. Nämä ominaisuudet tekevät siitä sopivan uusiin putkiasennuksiin, järjestelmän laajennuksiin, laiteliitäntöihin ja vaihtoprojekteihin.

Tyypillisiä sovellusalueita ovat:

• Rakennus- ja palveluputket

• Jäähdytysjärjestelmät

• Polttokaasuputket

• Lääketieteelliset tilat

• Elintarvikkeiden jalostuslaitokset

• Ympäristönsuojelulaitteet

• Kemialliset käsittelyjärjestelmät

• Vedenkäsittelylaitteet

• Yleiset teollisuusputket

Yhteensopivuus on varmistettava ennen kuin venttiiliä käytetään kemikaalien, polttokaasun, elintarvikkeiden kanssa kosketuksiin joutuvien väliaineiden tai muiden vaativien nesteiden kanssa.

Laadunvarmistus ja sertifioinnit

LIANHE suorittaa materiaali-, mitta-, kierre-, tiivistys- ja painetarkastuksia tuotannon aikana ja ennen toimitusta. Tarkastusvaatimukset voivat vaihdella venttiilimallin, tuotantoerän, sovellettavan standardin ja asiakkaan tilauksen mukaan.

Yrityksen listatut laadunhallinta- ja tuoteasiakirjat sisältävät:

• ISO 9001:2015

• GB/T 19001-2016

• CE

ISO 9001 ja GB/T 19001 liittyvät yrityksen laadunhallintajärjestelmään. CE-dokumentaation soveltuvuus tulee varmistaa valitun venttiilin, paineluokituksen ja kohdemarkkinoiden mukaan.

Tehdastarkastusraportit

Tuotteen mallin ja vahvistettujen tilausvaatimusten mukaisesti saatavilla olevat tarkastus- ja laatuasiakirjat voivat sisältää:

• EN 10204 3.1 materiaalitestitodistus

• Raaka-aineiden tarkastustodistus

• Röntgentutkimusraportti

• Hydraulisen tiivistyksen testiraportti

• Langan tarkastusraportti

• Kolmannen osapuolen tarkastusraportti

Nämä tarkastukset ja asiakirjat voivat auttaa materiaalin varmentamisessa, mittojen vahvistamisessa ja projektin laatua koskevissa tietueissa. Ilmoita vaaditut varmenteet ja raportit tarjousta pyytäessäsi, koska jotkin asiakirjat saattavat vaatia erillistä testausta tai kolmannen osapuolen järjestelyjä.

Pakkaus ja toimitus

Normaali vientipakkaus

Lianhe käyttää monikerroksisia vientipakkauksia suojellakseen venttiilejä varastoinnin ja kansainvälisen kuljetuksen aikana.

Jokainen venttiili asetetaan aluksi muovipussiin kosteuden, pölyn ja pinnan likaantumisen vähentämiseksi. Pakatut tuotteet asetetaan sitten suojakoteloihin. Tilausmäärästä, venttiilin koosta ja toimitustavasta riippuen laatikot voidaan yhdistää puulaatikoihin tai kiinnittää lavoille.

Vakiopakkaus sisältää:

• Muovipussit

• Suojakotelot

• Puiset kotelot tai kuormalavat

Räätälöidyt etiketit, laatikot, merkinnät ja pakkausjärjestelyt voidaan toimittaa vahvistettujen tilausvaatimusten mukaisesti.

Maksuehdot

Normaali maksujärjestely on:

• 30 % T/T-talletus

• 70 % T/T-saldo ennen toimitusta

L/C at sight voidaan myös hyväksyä tilauksen ja sovittujen ostoehtojen mukaisesti. Muista maksutavoista, mukaan lukien Western Union ja PayPal, voidaan keskustella tilauksen arvon ja asiakkaiden vaatimusten mukaan.

Esimerkkikäytäntö

Ilmaisia ​​vakionäytteitä voi olla saatavilla projektin arviointia, materiaalin todentamista ja laaduntarkastusta varten.

Itse näyte voidaan toimittaa maksutta, mutta kansainväliset kuriiri- tai pikatoimituskulut eivät sisälly hintaan, ja ne maksaa yleensä vastaanottaja. Näytteiden saatavuus riippuu pyydetystä venttiilityypistä, koosta, materiaalista, kierrestandardista ja nykyisestä varastosta.

Tarkkaa tarjousta tai näytepyyntöä varten ilmoita vaadittu koko, venttiilityyppi, ruostumattoman teräksen laatu, kierrestandardi, käyttöpaine, käyttöaine, määrä ja kohdemaa.
