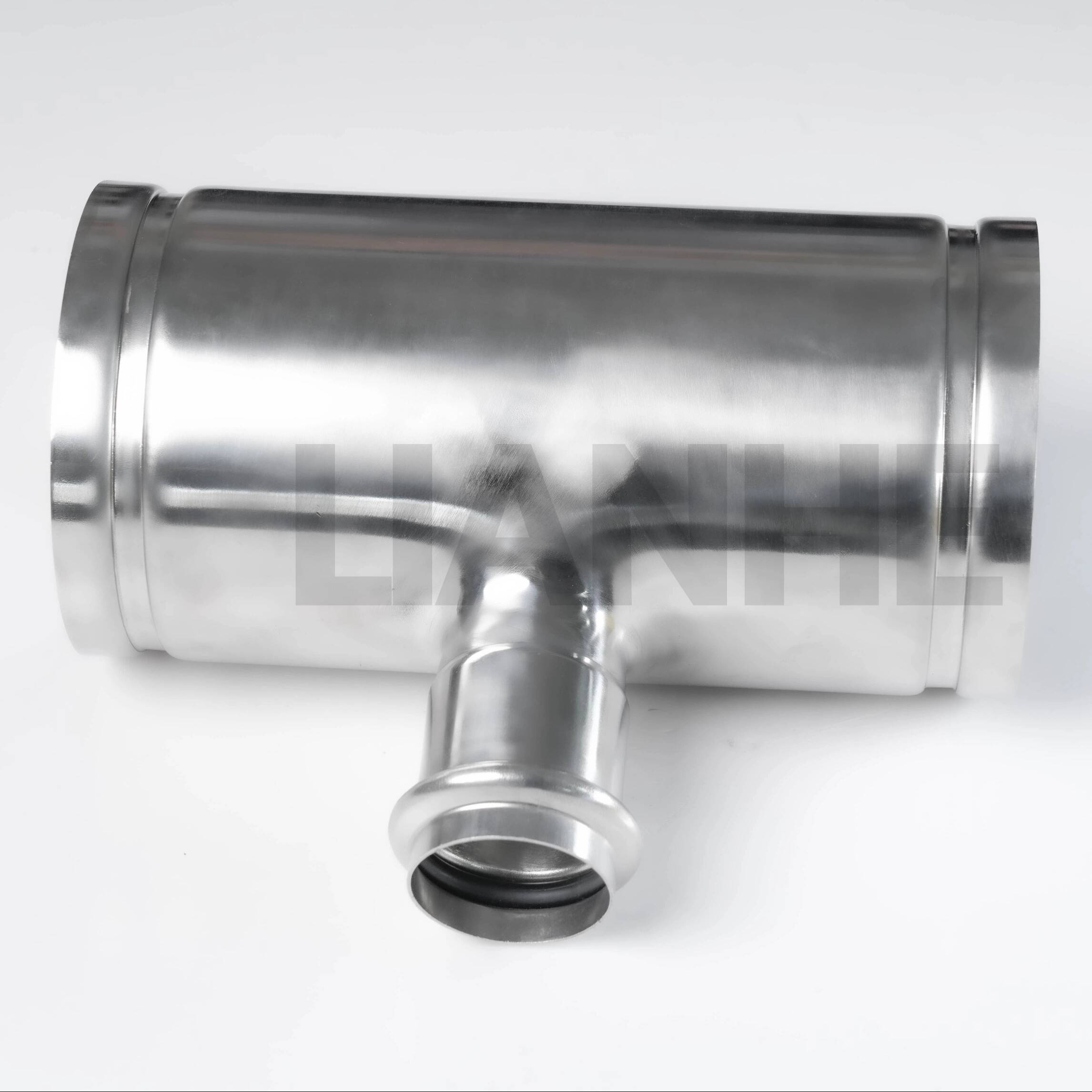

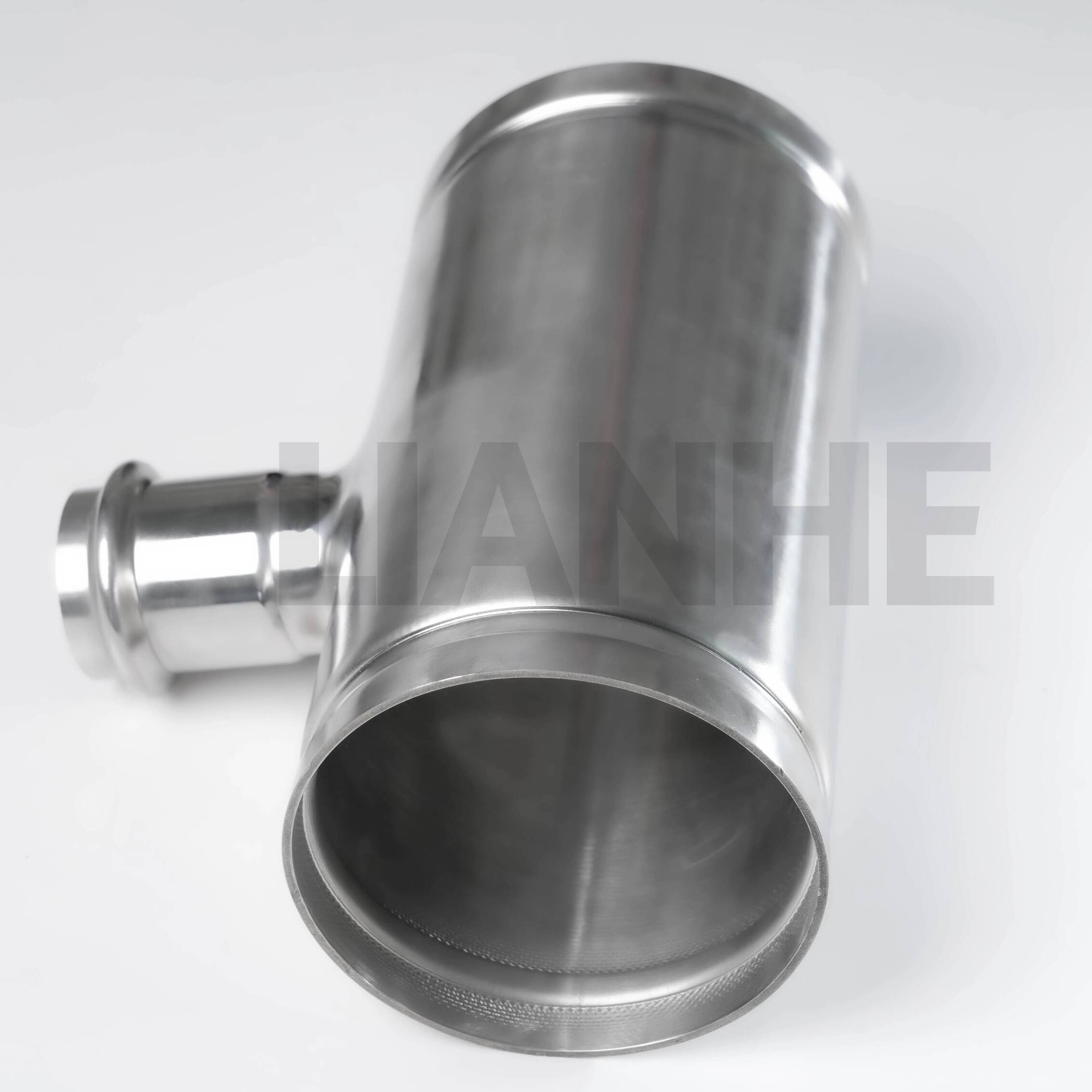

Ruostumattomasta teräksestä valmistettu ura ja puristuspaita

Tuotteen kuvaus

LIANHE Stainless Steel Groove and Press Tee on suunniteltu luomaan vakaa haaraliitäntä vaativiin vesi-, kaasu- ja yhteensopiviin nesteensiirtojärjestelmiin. Yhdistämällä uritettu liitos puristusliitoksella, liitos tukee tehokasta putkilinjan kokoonpanoa ja auttaa yhdistämään eri putkiosat yhden putkiston sisällä.

Sen mekaanisesti muotoiltu ruostumaton teräsrakenne tarjoaa luotettavan mittatarkkuuden, korroosionkestävyyden ja pitkäaikaisen rakenteellisen vakauden. Virtaviivainen sisäkanava auttaa vähentämään virtausvastusta, kun taas tarkasti muotoillut liitospäät tukevat varmaa asennusta ja luotettavaa tiivistyskykyä.

Saatavana 2" - 8" (DN50–DN200) kokoina, ruostumattomasta teräksestä valmistettu ura- ja puristin-tee soveltuu teollisuustiloihin, liikerakennuksiin, asuinrakennuksiin, vedenkäsittelyprojekteihin, lämmitysasennuksiin ja muihin halkaisijaltaan suuriin putkisovelluksiin.

Tekniset tiedot

Tuotetyyppi:Ruostumattomasta teräksestä valmistettu ura ja puristuspaita

Kokoalue:2"–8" (DN50–DN200)

Seinän paksuus:1,0–5,0 mm

Sovellettavat standardit:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN ja ASME

Saatavilla olevat materiaalit:

• 0Cr18Ni9, SS304, S30408, SUS304 ja 1.4301

• 0Cr17Ni12Mo2, SS316 ja SUS316

• SS304L, S30403 ja 1.4306

• SS316L, S31603 ja 1.4404

Yhteystyyppi:Ura × Paina Connection

Paina lopetusvaihtoehdot:D-Type ja S-Type

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Sovellettava tiivisteen lämpötila-alue:-20°C - +110°C

Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomista teräsputkista

Pintakäsittelyvaihtoehdot:Tärinäkiillotus, magneettikiillotus ja peittaus

Tuotemerkintä:LOGO–OD–W.T.–Materiaali. Asiakaslogoja ja räätälöityjä merkintöjä voidaan käyttää erityisten tilausvaatimusten mukaisesti.

Merkki:LIANHE

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Todelliset paine- ja lämpötilarajat riippuvat tuotteen koosta, seinämän paksuudesta, ruostumattoman teräksen laadusta, tiivisterenkaan materiaalista, kuljetettavasta väliaineesta ja sovellettavasta projektistandardista.

Sovellukset ja tuetut mediat

LIANHE ruostumattomasta teräksestä valmistetut ura- ja puristustiet on suunniteltu monipuoliseen käyttöön liike-, asuin-, kunnallis-, meri- ja teollisuusputkistoprojekteissa. Yhdistelmäliitäntä auttaa insinöörejä integroimaan uritetut pääputkistot puristussovitettaviin haaraputkistoihin säilyttäen samalla tehokkaan asennusprosessin.

Sovellettava media:

• Juomavesi

• Kylmä vesi ja kuuma vesi

• Jätevesi

• Teollisuusvesi

• Öljy ja yhteensopivat nestemäiset aineet

• Kaasu ja yhteensopivat kaasumaiset väliaineet

Tyypilliset käyttöalueet:

• Insinööri- ja infrastruktuuriprojektit

• Laivojen ja meriputkien asennukset

• Liikerakennukset

• Asuinrakennukset

• Sairaalat ja lääketieteelliset laitokset

• Hotellit ja julkiset tilat

• Ympäristönsuojelulaitteet

• Vedenkäsittelylaitteet

• Lämmitysjärjestelmät

• Ilmastointijärjestelmät

• Teolliset jalostuslaitokset

Helmiä voidaan käyttää vesihuoltojärjestelmissä, kaasunjakelujärjestelmissä, suorissa juomavesiputkissa, jätevesijärjestelmissä, ympäristönsuojeluputkissa, höyryjärjestelmissä, lämmitysputkissa, ilmastointiverkoissa ja teollisuuden vesijärjestelmissä.

Ennen tilaamista asiakkaiden tulee varmistaa ruostumattoman teräksen materiaalin ja tiivisteen yhteensopivuus kuljetettavan väliaineen, käyttölämpötilan, järjestelmän paineen ja asennusympäristön kanssa.

Tuotteen edut

Ruostumattomasta teräksestä valmistettu ura ja puristin tarjoavat käytännöllisen tasapainon mekaanisen lujuuden, korroosionkestävyyden, asennuksen tehokkuuden ja pitkän aikavälin toimintakyvyn välillä.

Tärkeimpiä tuotteen etuja ovat:

1. Korkea mekaaninen ja paineenkesto

2. Erinomainen korroosion- ja hapettumiskestävyys

3. Pitkä käyttöikä

4. Matala sisäinen virtausvastus

5. Hyvä tärinä ja seisminen suorituskyky

6. Luotettava haaraliitäntä

7. Ympäristöystävällinen ruostumattomasta teräksestä valmistettu rakenne

8. Nopea ja kätevä asennus

9. Soveltuu piiloasennukseen, jos se on sallittua

10. Pienemmät asennus- ja ylläpitokustannukset

11. Hyvä kulutuskestävyys

12. Hygieeninen rakenne sopiville juomavesijärjestelmille

13. Luotettava tiivistyskyky pienemmällä vuotoriskillä

Uritettu pää mahdollistaa kätevän liittämisen yhteensopivaan uritettuun putkistoon, kun taas puristinpää tarjoaa nopean mekaanisen liitännän haaraputkeen. Tämä yhdistetty rakenne voi vähentää paikan päällä tapahtuvaa hitsausta, yksinkertaistaa asennusmenettelyjä ja lyhentää rakennusaikataulua.

Oikea putken valmistelu, urien mitat, sisäänvientisyvyys, tiivisteiden valinta, puristustyökalun kalibrointi ja lopputarkastus ovat välttämättömiä luotettavan tiivistyksen ja mekaanisen suorituskyvyn saavuttamiseksi.

Laadunvarmistus ja sertifikaatit

LIANHE soveltaa laadunvalvontamenettelyjä raaka-aineiden tarkastuksessa, putkien leikkaamisessa, mekaanisessa muotoilussa, hitsauksessa, lämpökäsittelyssä, pintakäsittelyssä, painetestauksessa, tuotemerkinnässä ja pakkaamisessa.

Available Certificates:

• GB/T 19001-2016

• ISO 9001:2015

• Soveltuvien tuotteiden CE-asiakirjat

• Saniteettilupa

Yksittäisten sertifikaattien saatavuus ja laajuus tulee varmistaa valitun tuotteen ja aiottujen markkinoiden mukaan.

Tehdastarkastusraportit

Tarkastusraportit ja todistusasiakirjat voidaan toimittaa sovittujen tuote- ja tilausvaatimusten mukaisesti, mukaan lukien:

• EN 10204 3.1 Materiaalitestitodistus

• Raaka-aineen tarkastustodistus

• Röntgentutkimusraportti, jos mahdollista

• Hydraulisen tiivistyksen testiraportti

• Mittatarkastusraportti

• Yhteyden päättymistarkastusraportti

• Kolmannen osapuolen tarkastusraportti

• Muut hankekohtaiset laatuasiakirjat

Tarkastuksen laajuus, testaussuhde, asiakirjavaatimukset ja kolmannen osapuolen todistamisjärjestelyt tulee vahvistaa ennen tuotantoa.

Testausmenettelyt

Saatavilla olevat tuotetestit sisältävät:

• Hydrostaattisen paineen testi

• Ilmatiiviystesti

• Työpainetesti

• Negatiivisen paineen testi

• Ulosvetotesti

• Kylmän ja kuuman veden lämpötilan pyöräilytesti

• Hydrostaattinen taivutus- ja vääntötesti

• Hydrostaattinen tärinätesti

• Hydrostaattinen iskutesti

Toimituksen tarkastus:Materiaali, pinnan kunto, tuotteen mitat, hylsyn ja uran mitat, hydrostaattinen suorituskyky, ilmatiiviys, tuotemerkinnät, määrät ja pakkaus.

Sovellettavat testit riippuvat tuotespesifikaatiosta, sovellettavasta standardista, suunnitellusta sovelluksesta ja vahvistetusta tarkastussuunnitelmasta.

Kahdeksanvaiheinen tuotteen laadunvalvonta

Laadunvalvontahenkilöstö suorittaa prosessi- ja lopputarkastukset koko tuotannon ajan. Tuotteet tarkastetaan ennen toimitusta sen varmistamiseksi, että niiden materiaalit, mitat, liitospäät, pinnat ja pakkaus ovat vahvistettujen tilausvaatimusten mukaisia.

1. Tarkista saapuvien raaka-aineiden ulkohalkaisija, seinämän paksuus, materiaalilaatu ja pinnan kunto.

2. Tarkista raaka-aineiden pituus, leikkausasento ja päätykunto katkaisun jälkeen.

3. Tarkasta hylsy, ura, ulkohalkaisija ja seinämän paksuus koneistuksen ja mekaanisen muotoilun jälkeen.

4. Tarkista hitsin mitat, hitsin ulkonäkö ja pinnan laatu hitsauksen ja muovauksen jälkeen.

5. Tarkista pinta, mitat, ura ja hylsy lämpökäsittelyn jälkeen.

6. Tarkista pinnan laatu tärinäkiillotuksen, magneettikiillotuksen, peittauksen tai muun pintakäsittelyn jälkeen.

7. Suorita hydraulipaine- ja ilmatiiviystestit sovellettavien tarkastusvaatimusten mukaisesti.

8. Tarkista tuotemerkinnät, määrät, etiketit, pakkausmateriaalit ja lähetysmerkit ennen lähettämistä.

Tuotantokapasiteetti ja tehdaslaitteet

Tuotantolaitoksemme on varustettu tukemaan ruostumattomasta teräksestä valmistettujen puristusliitosten ja uritettujen putkiliitosten vakaata tuotantoa standardi- ja räätälöityihin kansainvälisiin projekteihin.

Tuotantolaitteisiin kuuluu viisi automaattista putkihitsauksen tuotantolinjaa, kaksi laserleikkauskonetta, viisi tärinäkiillotuskonetta, kaksi magneettikiillotuskonetta, viisi ilmatiiviyden ja hydraulisen testausyksikköä, kolme muovauskonetta, kolme urituskonetta, kaksi porakonetta, kymmenen CNC-sorvia ja kuusi päätetyöstökonetta.

Lisävarusteita ovat kaksi pystysuoraa vetymuovauskonetta, kaksi runkotyyppistä vetymuovauskonetta, kymmenen putken taivutuskonetta, kahdeksan automaattista argonkaarihitsauskonetta, neljä hydraulista vetokonetta, neljä nopeaa hydraulista lävistyskonetta, kaksi lasermerkintäkonetta, kaksi pakkausyksikköä ja muut niihin liittyvät valmistus- ja tarkastuslaitteet.

Palvelumme

1. Laaja kansainvälisten markkinoiden tuntemus ja kyky tukea erilaisia ​​teknisiä vaatimuksia.

2. Suora valmistus omasta tehtaastamme Wenzhoussa, Zhejiangin osavaltiossa Kiinassa.

3. Kokenut tekninen ja tuotantotiimi keskittyi säilyttämään tasaisen tuotteiden laadun.

4. Tehokkaat valmistus- ja kustannushallintajärjestelmät, jotka on suunniteltu tarjoamaan kilpailukykyiset tehdashinnat.

5. Laaja kokemus ruostumattoman teräksen puristusliitosten tuotannosta, laadunhallinnasta ja kansainvälisestä myynnistä.

OEM- ja ODM-palvelut ovat saatavilla. Tuotteet voidaan valmistaa asiakkaan piirustusten, näytteiden, teknisten eritelmien, tuotemerkintöjen, pakkaussuunnitelmien ja tarkastusvaatimusten mukaan.

Pakkaus

Jokainen tuote on suojattu muovipussilla, joka vähentää altistumista pölylle, kosteudelle ja pinnan saastumiselle. Liittimet pakataan sitten vahvistettuihin vientilaatikoihin ja konsolidoidaan tarvittaessa puulaatikoihin.

Räätälöidyt laatikot, asiakaslogot, etiketit, viivakoodit, lavapakkaukset ja muut pakkausjärjestelyt voidaan toimittaa vahvistettujen tilausvaatimusten mukaisesti.

Toimitus ja toimitus

Saatavilla olevat kauppaehdot:EXW, FOB, CFR, CIF, DDP ja DDU

Tuotteet voidaan toimittaa merirahti-, lentorahti-, maakuljetuksella tai kansainvälisellä pikapalvelulla.

Toimitusaika:Varastossa olevat normaalikokoiset tuotteet toimitetaan normaalisti 3-7 päivän sisällä. Uutta tuotantoa vaativat tilaukset vievät normaalisti noin 25 päivää.

Todellinen toimitusaikataulu riippuu tuotteen spesifikaatioista, määrästä, materiaalin saatavuudesta, tarkastusvaatimuksista, räätälöidystä pakkauksesta ja nykyisestä tehtaan tuotantosuunnitelmasta.

Kaupalliset ehdot

HS-koodi: 7307230000

Minimitilausmäärä:Normaalisti 5-10 kappaletta riippuen tuotteen koosta ja varastosta.

Meillä on varastossa monia tavallisia tuotteita ja yleisesti pyydettyjä kokoja. Valituissa tuotteissa voi olla jopa 5 000 kappaletta saatavilla, mikä tukee joustavia tilausmääriä ja lyhyitä toimitusaikoja. Todellinen varasto on tarkistettava tarjousta pyydettäessä.

Maksuehdot:30 % T/T-talletus vaaditaan etukäteen, ja loput 70 % T/T-saldo maksetaan ennen toimitusta. Tarkemmista maksuehdoista voidaan keskustella tilauksen mukaan.

Käytettävissä olevia maksutapoja ovat T/T, Western Union, PayPal ja muut yhteisesti sovitut maksutavat.

Lainausaika:Normaalisti kolmen työtunnin kuluessa täydellisten tuoteeritelmien ja määrävaatimusten vastaanottamisesta.

Tarjouksen voimassaolo:Normaalisti 3–7 päivää ruostumattoman teräksen raaka-aineiden hintojen, valuuttakurssien ja nykyisten markkinaolosuhteiden mukaan.

Ilmaiset näytteet:Näytteitä voidaan toimittaa maksutta mittojen todentamista ja laadun arviointia varten. Kansainväliset pikatoimituskulut maksaa yleensä vastaanottaja.

Huoltopalvelu

Normaali tuotteen laadun takuuaikamme on yksi vuosi. Jos valmistukseen liittyvä laatuongelma varmistuu takuuaikana, tiimimme tutkii syyn ja tarjoaa sopivan teknisen tai myynnin jälkeisen ratkaisun.

Asiakkaiden tulee toimittaa tuotteen malli, tilausnumero, asennusolosuhteet, käyttöpaine, työlämpötila, kuljetettava väliaine ja asiaankuuluvat valokuvat tai videot teknisen arvioinnin avuksi.

Valmistaja ja alkuperäpaikka:LIANHE - Wenzhou, Zhejiang, Kiina
