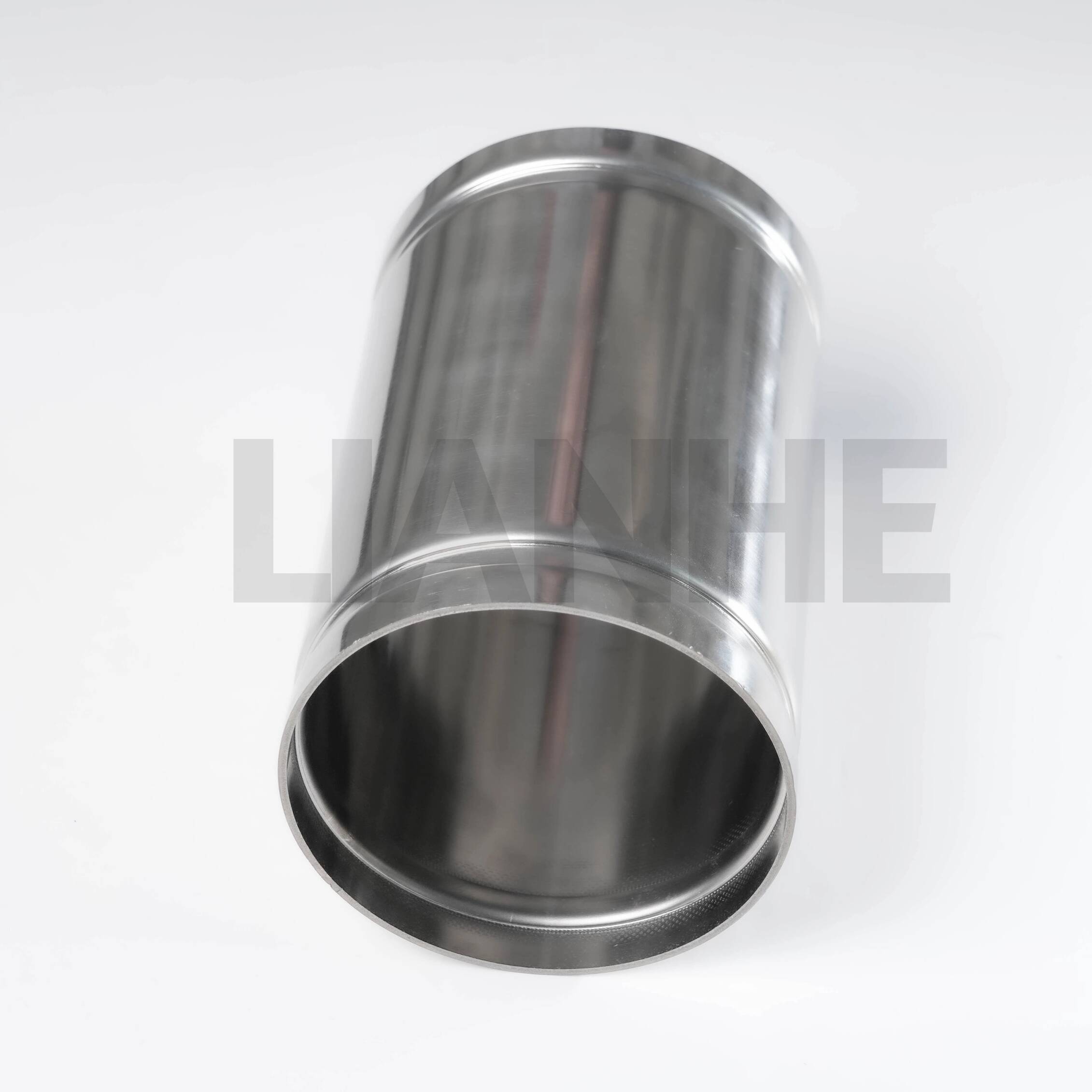

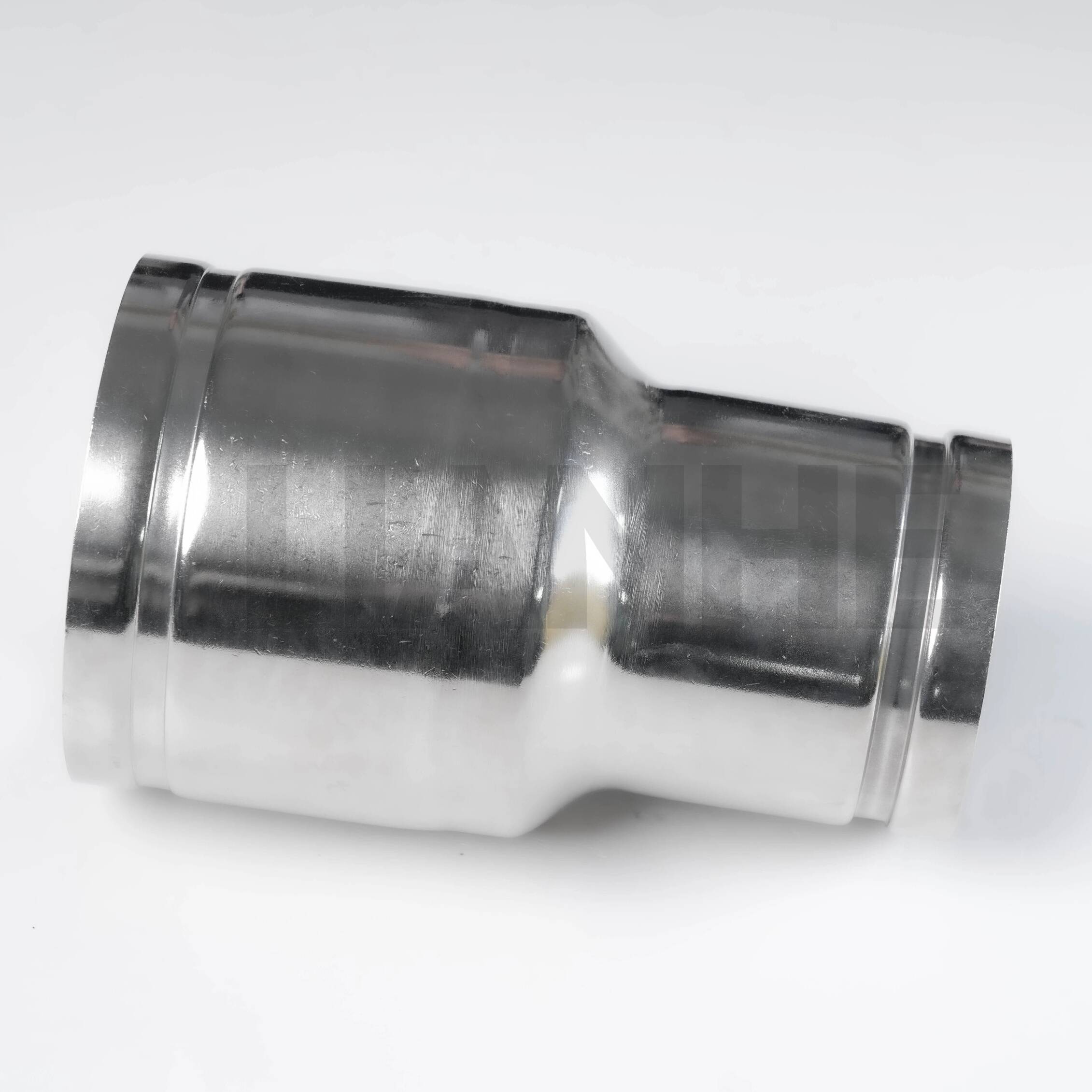

Ruostumattomasta teräksestä valmistettu uraliitin vesi- ja kaasuputkijärjestelmiin

Ruostumattomasta teräksestä valmistettu uritettu kytkin

Tuotteen yleiskatsaus

LIANHE ruostumattomasta teräksestä valmistettu uritettu liitäntä on suunniteltu tarjoamaan turvallinen ja tehokas liitäntä keskihalkaisijaisille ja suurille putkijärjestelmille. Sen uritettu liitosrakenne tukee nopeaa putkilinjan asennusta samalla kun se tarjoaa luotettavan mekaanisen lujuuden ja tiivistyskyvyn.

Valmistettu mekaanisesti muodostetusta ruostumattomasta teräsputkesta, kytkin tarjoaa hyvän korroosionkestävyyden, mittapysyvyyden ja pitkäaikaisen kestävyyden. Se soveltuu vesihuoltoon, kaasun jakeluun, lämmitykseen, jäähdytykseen, ympäristönsuojeluun ja yhteensopiviin teollisuusnestejärjestelmiin.

Verrattuna laajamittaista paikan päällä tapahtuvaa hitsausta vaativiin liitäntämenetelmiin oikein asennettu uritettu kytkin voi yksinkertaistaa putkiston kokoamista, lyhentää asennusaikaa ja tehdä myöhemmistä tarkastuksista, huolloista tai vaihdosta helpompaa.

Ruostumattomasta teräksestä valmistetut LIANHE-uraliittimet valmistetaan tehtaallamme Wenzhoussa, Zhejiangin osavaltiossa Kiinassa, ja ne valmistetaan vakiintuneiden laadunvalvontamenettelyjen mukaisesti tukemaan kaupallisia, asuin-, teollisuus-, meri- ja infrastruktuuriprojekteja.

Tekniset tiedot

Tuotteen nimi:Ruostumattomasta teräksestä valmistettu uritettu kytkin

Kokoalue:2"–8" (DN50–DN200)

Seinän paksuus:1,0–5,0 mm

Sovellettavat standardit:GB, EN, DIN ja ASME

Saatavilla olevat materiaalit:

• 0Cr18Ni9, SS304, S30408, SUS304 ja 1.4301

• 0Cr17Ni12Mo2, SS316 ja SUS316

• SS304L, S30403 ja 1.4306

• SS316L, S31603 ja 1.4404

Yhteystyyppi:Urattu liitäntä

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Sovellettava tiivisteen lämpötila-alue:-20°C - +110°C

Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomista teräsputkista

Pintakäsittelyvaihtoehdot:Tärinäkiillotus, magneettikiillotus ja peittaus

Tuotemerkintä:LOGO–OD–W.T.–Materiaali. Asiakaslogoja, yksityisiä tuotemerkkejä, erätietoja ja muita räätälöityjä merkintöjä voidaan käyttää erityisten tilausvaatimusten mukaisesti.

Merkki:LIANHE

HS-koodi: 7307230000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Todelliset käyttöpaine- ja lämpötilarajat riippuvat kytkimen koosta, seinämän paksuudesta, ruostumattoman teräksen laadusta, tiivistemateriaalista, kuljetettavasta aineesta, uran mitoista ja sovellettavasta projektistandardista.

Tuotteen edut

Ruostumattomasta teräksestä valmistettu uritettu kytkin yhdistää korroosionkestävyyden, asennuksen tehokkuuden, mekaanisen vakauden ja kätevän huollon.

Kestävyys ja luotettavuus

• Korkea mekaaninen lujuus ja rakenteellinen vakaus

• Erinomainen korroosion- ja hapettumiskestävyys

• Hyvä kulutus- ja muodonmuutoskestävyys

• Pitkä käyttöikä sopivissa olosuhteissa

• Vakaa suorituskyky vaativissa putkistoympäristöissä

Yhteys ja toimintakyky

• Turvallinen yhteys yhteensopivien uritettujen putkenpäiden välillä

• Luotettava tiivistyskyky oikein asennettuna

• Virtaviivainen sisärakenne rajoitetulla virtauksen esteellä

• Kestää hyvin tärinää ja putkilinjan liikettä

• Soveltuu keski- ja suurihalkaisijaisiin putkijärjestelmiin

Asennus ja kustannustehokkuus

• Nopea ja kätevä mekaaninen asennus

• Pienempi paikan päällä tehtävän hitsauksen vaatimus

• Lyhyempi putkilinjan asennusaika

• Kätevä tarkastus, huolto ja vaihto

• Pienemmät asennus- ja ylläpitokustannukset

• Soveltuu piiloasennukseen, kun projektivaatimukset sen sallivat

Ympäristö- ja hygieniaedut

• Kestävä ja kierrätettävä ruostumattomasta teräksestä valmistettu rakenne

• Korroosionkestävä sisäpinta

• Soveltuu yhteensopiviin juomavesijärjestelmiin

• Pienempi sekundaarikontaminaation riski asianmukaisissa hygieniaolosuhteissa

• Saatavilla useita ruostumattomia teräslajeja ja tiivistemateriaaleja

Oikeat urien mitat, tiivisteiden valinta, putkien kohdistus, pulttien kiristäminen ja asennustoimenpiteet ovat tärkeitä luotettavan toiminnan kannalta. Asentajien tulee noudattaa annettuja asennusohjeita ja käyttää valitun kytkimen kanssa yhteensopivia komponentteja.

Sovellettava media

LIANHE ruostumattomasta teräksestä valmistettuja uritettuja liittimiä voidaan käyttää:

• Juomavesi

• Kylmä vesi ja kuuma vesi

• Jätevesi

• Teollisuusvesi

• Öljy ja yhteensopivat nestemäiset aineet

• Kaasu ja yhteensopivat kaasumaiset väliaineet

Yhteensopivuus tulee arvioida ruostumattoman teräksen laadun, tiivistemateriaalin, käyttölämpötilan, järjestelmäpaineen ja kuljetettavan väliaineen kemiallisten ominaisuuksien mukaan.

Tyypilliset sovellukset

Ruostumattomasta teräksestä valmistettua uritettua kytkintä voidaan käyttää useissa erilaisissa putkistojärjestelmissä ja suunnitteluprojekteissa, mukaan lukien:

Putkijärjestelmät

• Vesihuolto- ja jakelujärjestelmät

• Suorat juomavesiputket

• Kaasun jakelujärjestelmät

• Jätevesiputkistojärjestelmät

• Ympäristönsuojeluputket

• Höyryjärjestelmät vahvistetulla lämpötila-alueella

• Lämmitysverkot

• Ilmastointi- ja jäähdytysvesijärjestelmät

• Teollisuuden vesiputket

• Yleiset yhteensopivat nesteensiirtojärjestelmät

Projektityypit

• Insinööri- ja infrastruktuuriprojektit

• Laivat ja laivalaitteistot

• Liikerakennukset

• Asuinrakennukset

• Sairaalat ja lääketieteelliset laitokset

• Hotellit ja julkiset tilat

• Ympäristönsuojelulaitteet

• Vedenkäsittelylaitteet

• Teolliset jalostuslaitokset

• Lämmitys- ja ilmastointiprojektit

Ennen tilaamista asiakkaiden tulee vahvistaa tuotteen materiaali, tiiviste, paineluokitus, lämpötila-alue, urastandardi, putken ulkohalkaisija ja tarkoitettu väliaine.

Sertifikaatit ja laadunvarmistus

LIANHE soveltaa tuotanto- ja laadunvalvontamenettelyjä raaka-aineiden tarkastuksessa, putkien leikkaamisessa, muovauksessa, hitsauksessa, lämpökäsittelyssä, pintakäsittelyssä, urituksessa, painetestauksessa, merkinnässä ja pakkaamisessa.

Saatavilla olevat sertifikaatit:

• GB/T 19001-2016

• ISO 9001:2015

• Soveltuvien tuotteiden CE-asiakirjat

• Saniteettilupa

Varsinainen sertifikaatin laajuus ja saatavuus tulee vahvistaa valitun tuotteen, aiotun sovelluksen ja kohdemarkkinoiden mukaan.

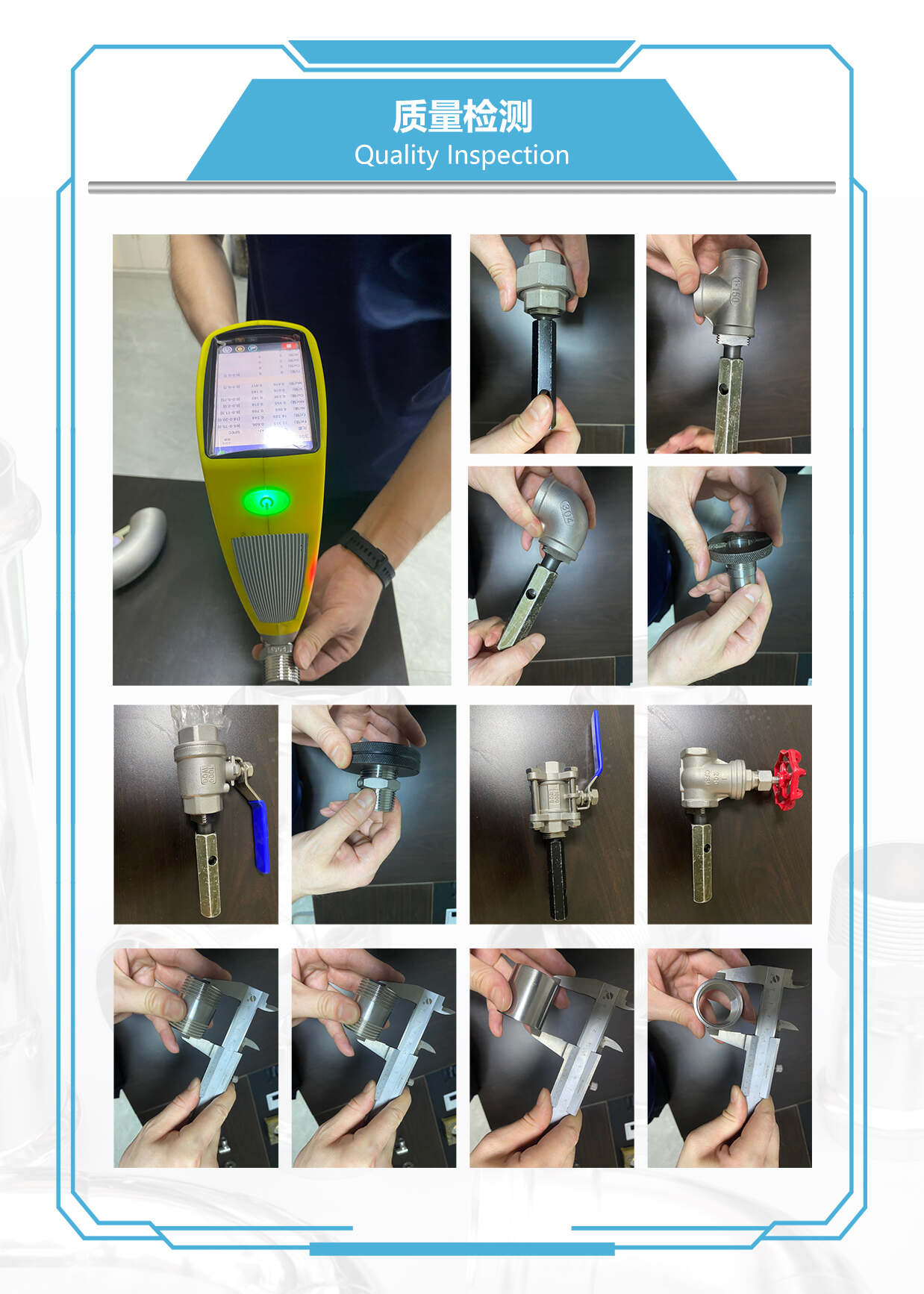

Kahdeksanvaiheinen laadunvalvontaprosessi

Laadunvalvontahenkilöstö suorittaa prosessi- ja lopputarkastukset. Tuotteet tarkastetaan ennen toimitusta sen varmistamiseksi, että niiden materiaalit, mitat, urat, pinnat, tiivistyskyky, merkinnät ja pakkaus ovat vahvistettujen tilausvaatimusten mukaisia.

1. Tarkista saapuvien raaka-aineiden ulkohalkaisija, seinämän paksuus, materiaalilaatu ja pinnan kunto.

2. Tarkista raaka-aineiden pituus, leikkausasento ja päätykunto katkaisun jälkeen.

3. Tarkasta ura, ulkohalkaisija, seinämän paksuus ja muut kriittiset mitat koneistuksen ja muotoilun jälkeen.

4. Tarkista hitsin mitat, hitsin ulkonäkö ja pinnan laatu hitsauksen ja muovauksen jälkeen tarvittaessa.

5. Tarkasta tuotteen pinta, mitat ja uritettu liitosalue lämpökäsittelyn jälkeen.

6. Tarkista pinnan laatu tärinäkiillotuksen, magneettikiillotuksen, peittauksen tai muun pintakäsittelyn jälkeen.

7. Suorita hydraulipaine- ja ilmatiiviystestit sovellettavien tarkastusvaatimusten mukaisesti.

8. Tarkista tuotteen merkinnät, määrät, pakkausmateriaalit, etiketit ja lähetysmerkit ennen lähettämistä.

Tuotteen testaus

Käytettävissä olevia testausmenetelmiä ovat:

• Hydrostaattisen paineen testi

• Ilmatiiviystesti

• Työpainetesti

• Negatiivisen paineen testi

• Ulosvetotesti

• Kylmän ja kuuman veden lämpötilan pyöräilytesti

• Hydrostaattinen taivutus- ja vääntötesti

• Hydrostaattinen tärinätesti

• Hydrostaattinen iskutesti

Toimituksen tarkastus:Materiaalilaatu, pinnan kunto, tuotteen mitat, urien mitat, hydrostaattinen suorituskyky, ilmatiiviys, tuotteen merkinnät, määrä ja pakkaus.

Sovellettavat testit ja näytteenottosuhde riippuvat valitusta tuotteesta, sovellettavasta standardista, aiotusta sovelluksesta ja vahvistetusta tarkastussuunnitelmasta.

Tehdastarkastusraportit

Tarkastusraportit ja laatuasiakirjat voidaan toimittaa vahvistettujen tuote- ja tilausvaatimusten mukaisesti, mukaan lukien:

• EN 10204 3.1 Materiaalitestitodistus

• Raaka-aineen tarkastustodistus

• Röntgentutkimusraportti, jos mahdollista

• Hydraulisen tiivistyksen testiraportti

• Mitta- ja uratarkastusraportti

• Paine- ja ilmatiiviystestiraportti

• Kolmannen osapuolen tarkastusraportti

• Muut hankekohtaiset laatuasiakirjat

Tarkastuksen laajuus, testaussuhteet, dokumentaatiovaatimukset ja kolmannen osapuolen todistamisjärjestelyt tulee vahvistaa ennen tuotantoa.

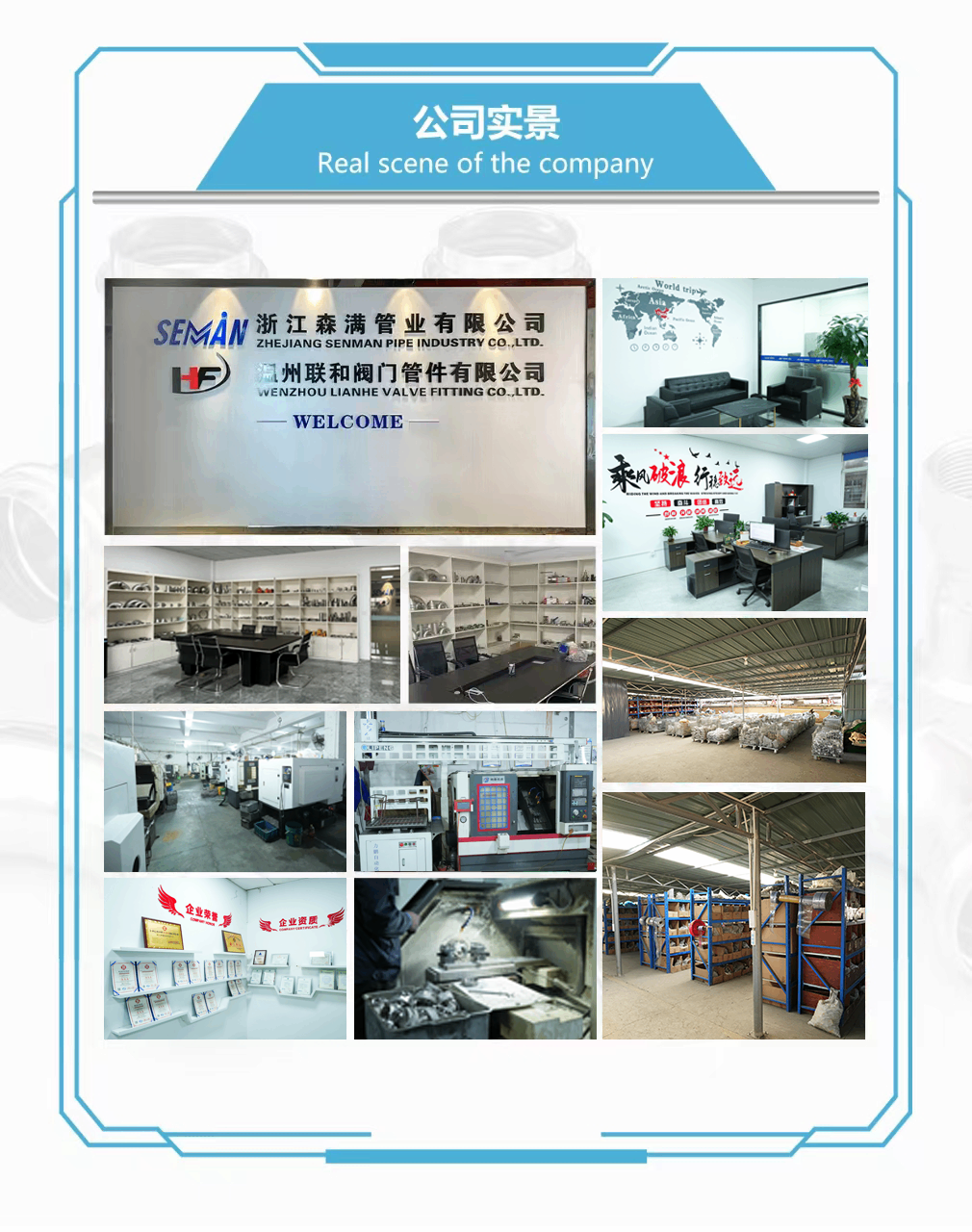

Tuotantokapasiteetti ja laitteet

Tehtaamme Wenzhoussa, Zhejiangissa, Kiinassa, on varustettu tukemaan standardien ja räätälöityjen ruostumattomasta teräksestä valmistettujen urillisten liitososien ja puristusliittimien tuotantoa.

Tärkeimmät tuotantolaitteet sisältävät:

• Viisi automaattista putkien hitsauksen tuotantolinjaa

• Kaksi laserleikkauskonetta

• Viisi tärinäkiillotuskonetta

• Kaksi magneettikiillotuskonetta

• Viisi ilmatiiviyden ja hydrauliikan testausyksikköä

• Kolme muotoilukonetta

• Kolme urituskonetta

• Kaksi porakonetta

• Kymmenen CNC-sorvia

• Kuusi loppukäsittelykonetta

• Kaksi pystysuoraa hydromuovauskonetta

• Kaksi runkotyyppistä vesimuovauskonetta

• Kymmenen putken taivutuskonetta

• Kahdeksan automaattista argonkaarihitsauskonetta

• Neljä hydraulista vetokonetta

• Neljä nopeaa hydraulista lävistyskonetta

• Kaksi lasermerkintäkonetta

• Kaksi pakkausyksikköä

• Muut tuotanto- ja tarkastuslaitteet

Nämä tuotantoominaisuudet tukevat materiaalin valmistelua, mekaanista muotoilua, uritusta, hitsausta, lämpökäsittelyä, pintakäsittelyä, painetestausta, merkintää, tarkastusta ja vientipakkauksia.

Pakkaus

Jokainen kytkin on suojattu muovipussilla, joka vähentää altistumista pölylle, kosteudelle ja pinnan saastumiselle. Tuotteet pakataan sitten vahvistettuihin vientilaatikoihin ja yhdistetään tarvittaessa puulaatikoihin.

Tämä monikerroksinen pakkaus auttaa suojaamaan ruostumattomasta teräksestä valmistettuja uritettuja liittimiä iskuilta, naarmuilta, saastumiselta ja käsittelyvaurioilta varastoinnin ja kansainvälisen kuljetuksen aikana.

Räätälöidyt laatikot, asiakaslogot, etiketit, viivakoodit, lavapakkaukset ja muut pakkausjärjestelyt voidaan toimittaa vahvistettujen tilausvaatimusten mukaisesti.

Osto- ja toimitustiedot

Minimitilausmäärä:Normaalisti 5-10 kappaletta riippuen tuotteen koosta ja varastosta.

Pidämme varastossa monia tavallisia tuotteita ja yleisesti pyydettyjä kokoja. Valittuja tuotteita voi olla saatavilla jopa 5 000 kappaletta. Koska varastotasot muuttuvat jatkuvasti, todelliset määrät ja välitön toimitusten saatavuus tulee varmistaa tarjousta pyydettäessä.

Toimitusaika:Varastossa olevat normaalikokoiset tuotteet toimitetaan normaalisti 3-7 päivän sisällä. Uutta tuotantoa vaativat tilaukset vievät normaalisti noin 25 päivää.

Lainausaika:Normaalisti kolmen työtunnin kuluessa täydellisten eritelmien ja määrävaatimusten vastaanottamisesta.

Tarjouksen voimassaolo:Normaalisti 3–7 päivää ruostumattoman teräksen raaka-aineiden hintojen, valuuttakurssien ja nykyisten markkinaolosuhteiden mukaan.

Ilmaiset näytteet:Näytteitä voidaan toimittaa maksutta mittojen todentamista ja laadun arviointia varten. Kansainväliset pikatoimituskulut maksaa yleensä vastaanottaja.

Maksu- ja toimitusehdot

Maksuehdot:30 % T/T-talletus vaaditaan etukäteen, ja loput 70 % T/T-saldo maksetaan ennen toimitusta. Tarkemmista maksujärjestelyistä voidaan keskustella tilauksen arvon ja yhteistyöehtojen mukaan.

Käytettävissä olevia maksutapoja ovat T/T, Western Union, PayPal ja muut yhteisesti sovitut maksutavat.

Saatavilla olevat kauppaehdot:EXW, FOB, CFR, CIF, DDP ja DDU

Tuotteet voidaan toimittaa merirahti-, lentorahti-, maakuljetuksella tai kansainvälisellä pikapalvelulla. Toimitustapa voidaan valita tilausmäärän, paketin määrän, määränpään, vaaditun toimitusaikataulun ja kuljetusbudjetin mukaan.

Huoltopalvelu

Normaali tuotteen laadun takuuaikamme on yksi vuosi. Jos valmistukseen liittyvä laatuongelma varmistuu takuuaikana, tiimimme tutkii syyn ja tarjoaa sopivan teknisen tai myynnin jälkeisen ratkaisun.

Asiakkaiden tulee toimittaa tuotteen malli, tilausnumero, uran mitat, asennusolosuhteet, käyttöpaine, työlämpötila, kuljetettava väliaine ja asiaankuuluvat valokuvat tai videot teknisen arvioinnin avuksi.

Valmistaja:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
