Ruostumattomasta teräksestä valmistettu 45°:n kulmakappale raskaaseen käyttöön

Sovellusputkijärjestelmä:juomavesiputki, maakaasuputki, suora juomavesiputki, ympäristönsuojelulaitteiden putkisto, höyryputki, ilmastointiputki, lämmitysputki, teollisuusvesiputki jne.

Kokoalue: 2"~8" (DN50~DN200)

Paksuus：1-5 mm

Stavallinens: GB, FI, DIN, ASME

Materiaali: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306 ,SS36063 S34303 S.

Yhteys Moodi of Sokketti End: Ura;

Nimellispaine: PN16; Vedenpainetesti:2,5 MPa; Ilmatiiveystestipaine: 1,05 MPa.

Tuotteen edut:
1, korkea kestävyys: 304 ruostumattomasta teräksestä valmistettu putken vetovalo ≥520Mpa
2, korroosionkestävyys: putkiliitosten pinnalla oleva oksidikalvo tekee ruostumattomasta teräksestä valmistetuilla putkiliittimillä hyvän korroosionkestävyyden.
3, pitkä käyttöikä: ruostumattoman teräksen materiaalin käyttöikä jopa 100 vuotta, putken käyttöikä yli 70 vuotta.
4. Matala virtausvastus: ruostumattomasta teräksestä valmistettujen kiinnitysputkiliittimien sisäseinä on sileä ja virtausvastus on erittäin alhainen.
5, hyvä seisminen suorituskyky: korkea vetolujuus puristuksessa, joten se voi tehokkaasti vähentää vesivasaran tärinän, putkilinjan resonanssin ja maanjäristyksen aiheuttamaa vesivuotoa.
6, korkean paineen kestävyys: putken vedenpaineen suorituskykytesti, kestää 2,5 mpa painetta (eli 24,5 kg voima / CM²)
7, ympäristönsuojelu: ruostumattomasta teräksestä valmistettuja materiaaleja voidaan kierrättää, ne ovat saastuttamattomia, edistävät kestävää kehitystä, ja ruostumattoman teräksen jätteillä on myös huomattavaa taloudellista arvoa.
8, helppo asennus: Työnnä putki putkiliittimeen erityisellä työkalupuristuksella paikallaan, kuin perinteinen hitsaus- tai lankaliitäntä on yksinkertainen.
9, sopiva upotettu asennus: kiinnitysputki täyttää upotetun asennuksen vaatimukset, voidaan asentaa, voidaan myös haudata seinäasennus
10, alhaiset kokonaiskustannukset: pitkä käyttöikä, ei ylläpitokustannuksia, ei piilotettua vesivuotoa, ei ole helppo ikääntyä, matala lämpötila ja räjähdyssuojattu putki.
11, kulutusta kestävä: ruostumaton teräsmateriaali kestää pitkäaikaista eroosiota jopa 30 metriä sekunnissa.
12, terveys: ruostumaton teräsmateriaali on tunnustettu terveysmateriaali, joka voidaan istuttaa ihmiskehoon, poistaa veden toissijainen saastuminen ja ylläpitää veden puhtautta.
13, hyvä tiivistyskyky, ei vuotoa;

Lähetä kysely

Tuotteen Kuvaus

Yleiskatsaus

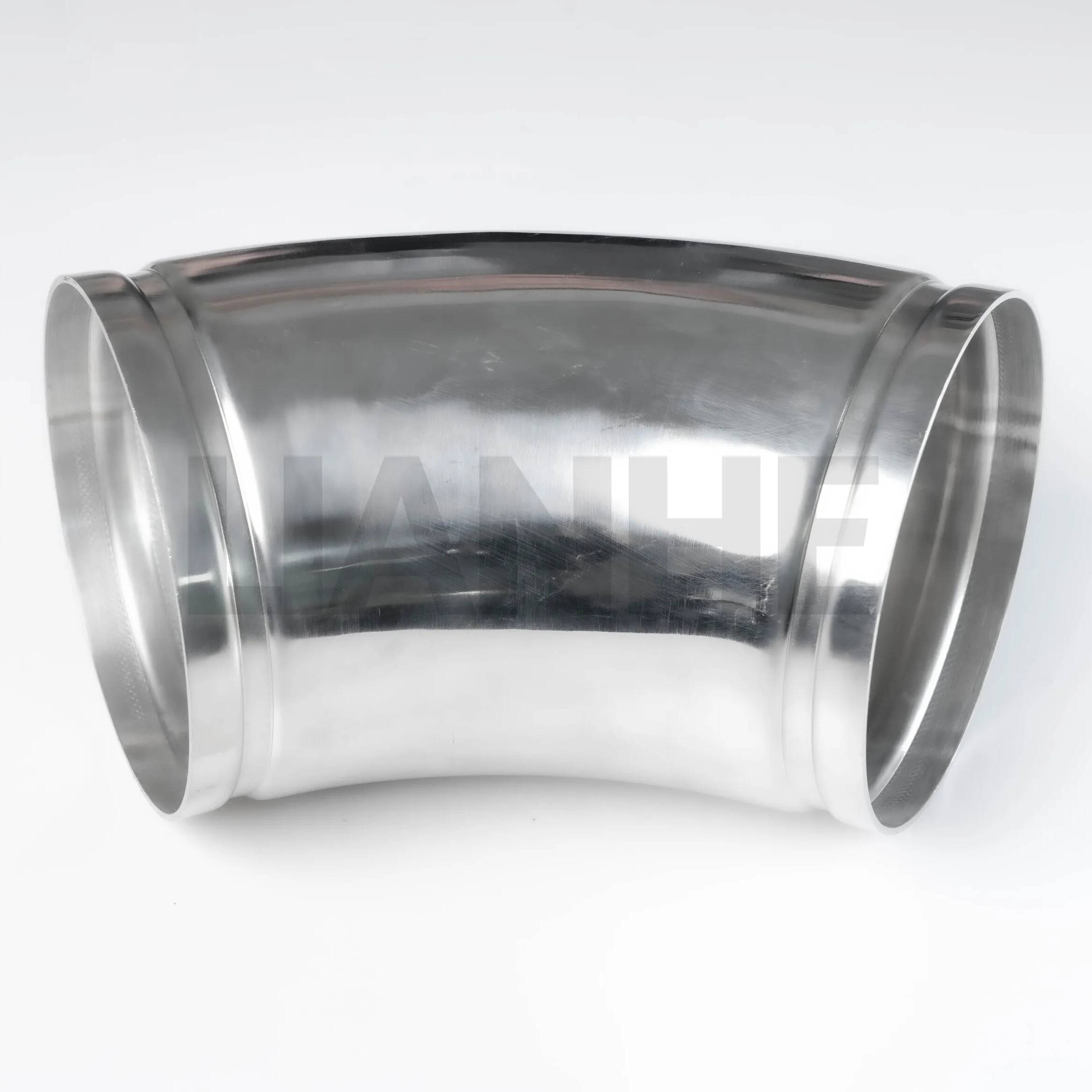

Stainless Steel Groove 45-Degree Elbow on erittäin luja putkiliitin, joka on suunniteltu uritettuihin putkijärjestelmiin, ja se tarjoaa luotettavan, tärinää kestävän ratkaisun putken suunnan vaihtamiseen raskaassa käytössä. Ruostumattomasta teräksestä 304 tai 316 valmistetussa kulmakappaleessa on uritettu pää (AWWA C606 -yhteensopiva), joka liitetään liittimiin tai venttiileihin ilman kierteitystä tai hitsausta, mikä mahdollistaa nopean asennuksen ja huollon.

Ominaisuudet

Uritetun liitännän edut:

AWWA C606 uritetut päät hyväksyvät mekaaniset liittimet (esim. Victaulic-tyylinen), mikä mahdollistaa asennuksen minuuteissa yksinkertaisilla jakoavaimilla, mikä vähentää työvoimakustannuksia 40 % hitsattuihin järjestelmiin verrattuna.

Urien mitat (syvyys, leveys) tarkasti työstetty ±0,1 mm:n toleranssiin tasaisen kytkimen kytkennän takaamiseksi.

Vankka rakenne:

Saumaton tai hitsattu ruostumattomasta teräksestä valmistettu runko (304 yleiskäyttöön, 316 syövyttäviin ympäristöihin), myötöraja ≥250 MPa ja iskunkestävyys (Charpy V-lovi ≥27 J 20°C:ssa).

45°:n kulmarakenne vähentää jännityskeskittymää verrattuna 90°:n kulmiin, mikä sopii erinomaisesti tärinällisiin sovelluksiin, kuten pumppuihin ja kompressoreihin.

Virtauksen optimointi:

Tasainen sisäsäde (1,5x putken halkaisija) minimoi turbulenssin ja painehäviön kiillotetulla reiällä (Ra ≤1,6 μm) laminaarista virtausta varten vesi-, öljy- ja kaasujärjestelmissä.

Uran sijainti poispäin mutkista varmistaa, että putken taipuma ei vaikuta liitostiivisteisiin, mikä säilyttää vuodonresistanssin lämpölaajenemisen aikana.

Vaatimustenmukaisuus ja testaus:

Täyttää ASME B16.24-, MSS SP-83- ja AWWA C606 -standardit, hydrostaattisesti testattu 1,5x MAWP:hen (jopa 300 PSI ruostumattomalle teräkselle 304).

Valinnainen sähkökiillotus erittäin puhtaille järjestelmille, mikä vähentää pinnan karheutta arvoon Ra ≤0,8 μm farmaseuttisissa ja puolijohdesovelluksissa.

Sovellus

Täydellinen raskaaseen käyttöön ja halkaisijaltaan suuriin putkiin:

Veden jakelu: Kunnalliset vesijohdot, jätevedenpuhdistamot ja palontorjuntajärjestelmät (NFPA 20 -yhteensopiva), uritetut liitännät mahdollistavat putkiverkkojen nopean laajentamisen.

Teollisuuslaitokset: Jäähdytysvesipiirit, höyrylinjat ja irtomateriaalin kuljetusjärjestelmät voimalaitoksissa ja jalostamoissa, joissa on 316 ruostumaton teräs, joka kestää kloridijännityskorroosiota.

Mekaaniset järjestelmät: Tärinälle alttiit laiteliitännät (esim. pumput, generaattorit), joissa on uritetut liitännät, jotka vaimentavat pieniä kohdistusvirheitä ja vähentävät kulmakappaleen rasitusta.

Marine & Offshore: Meriveden imujärjestelmät ja kansiputket, ruostumaton 316 teräs tarjoavat erinomaisen kestävyyden suolaveden korroosiota ja biofoulingia vastaan.

FAQ

K: Mikä on suurin käytettävissä oleva putkikoko?

V:Koot vaihtelevat 2" - 48" NPS:stä, erikoisprojekteihin on saatavana mukautettuja kokoja.

K: Voidaanko uritettuja mutkia käyttää maanpäällisissä ja maanalaisissa asennuksissa?

V:Kyllä, sopii molempiin ympäristöihin; käytä polyeteenikoteloa maanalaisen suojan suojaamiseen syövyttävässä maaperässä.

K: Kuinka estää galvaaninen korroosio erilaisilla metalleilla?

V:Käytä dielektrisiä liittimiä, kun liität ruostumattomasta teräksestä valmistetut mutkat hiiliteräsputkiin, ja kiinnitä korroosionestoteippi uritettuihin päihin.

K: Mikä on kytkentäpulttien suositeltu vääntömomentti?

V:Noudata kytkimen valmistajan ohjeita, tyypillisesti 50-70 N·m 2"-12" kulmissa varmistaaksesi tasaisen tiivistyspaineen.

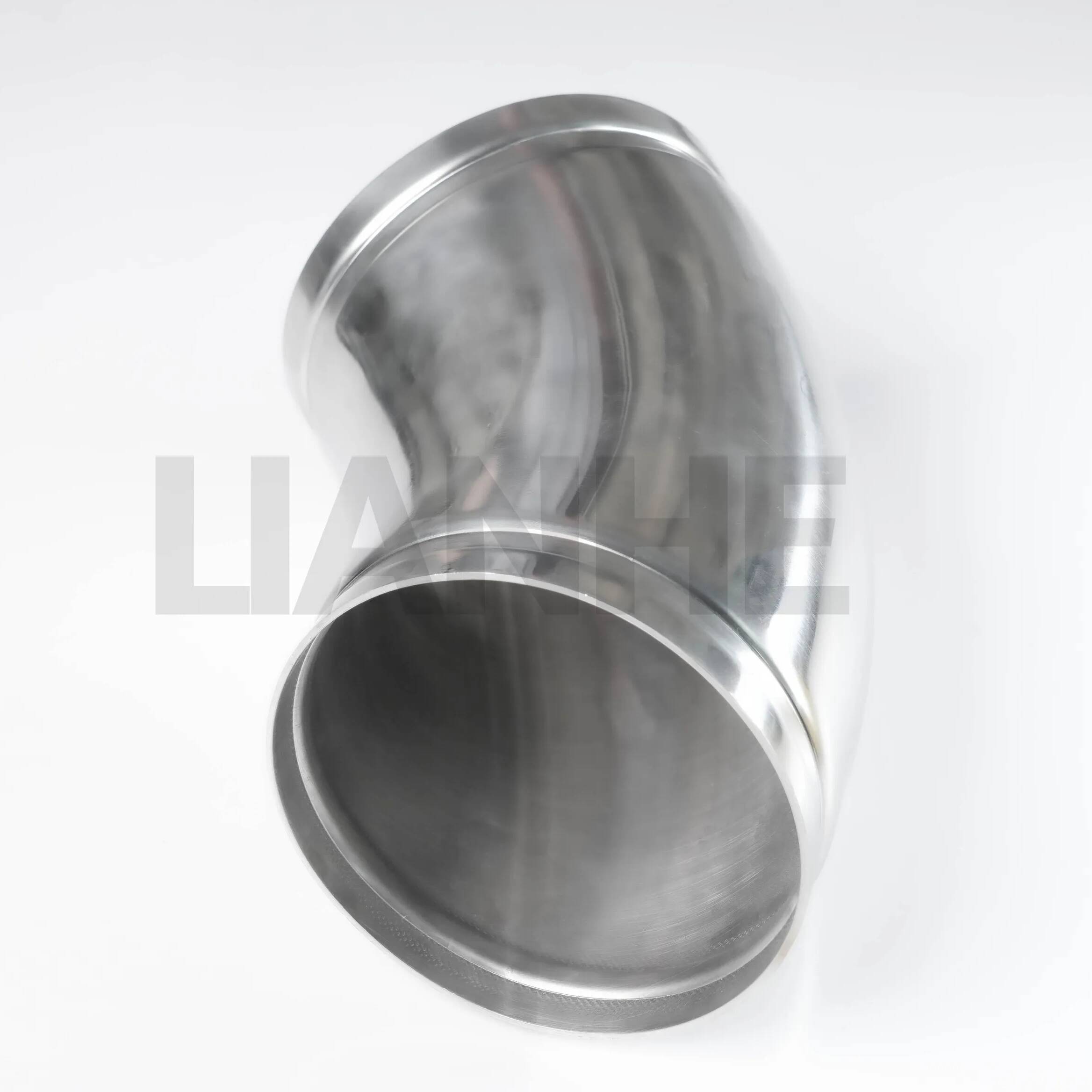

45DEG ELBOW 2 (2)_2336_2336
