Ruostumattomasta teräksestä valmistettu S-tyyppinen puristin 90° kyynärpää naaraskierteellä

Tuotteen kuvaus

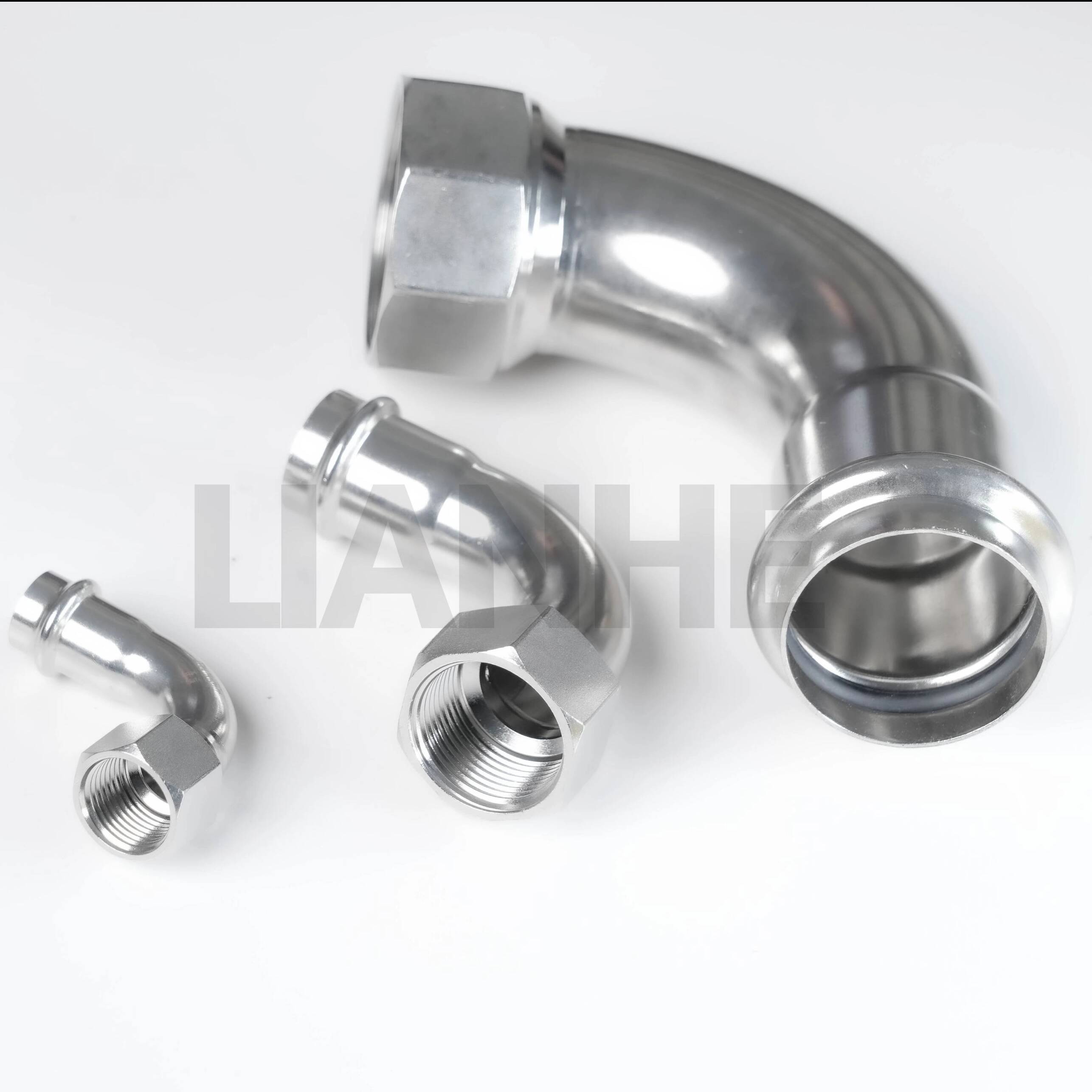

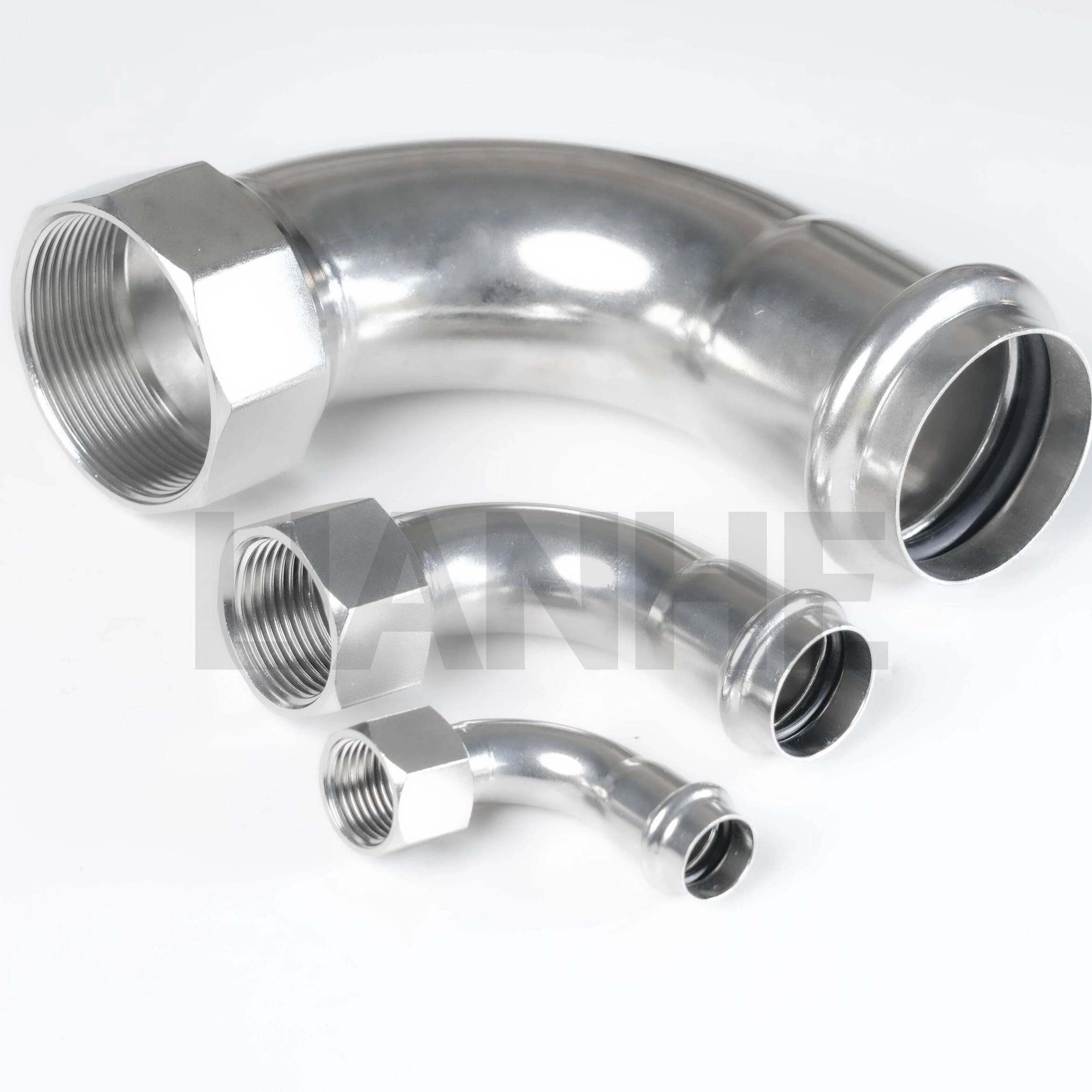

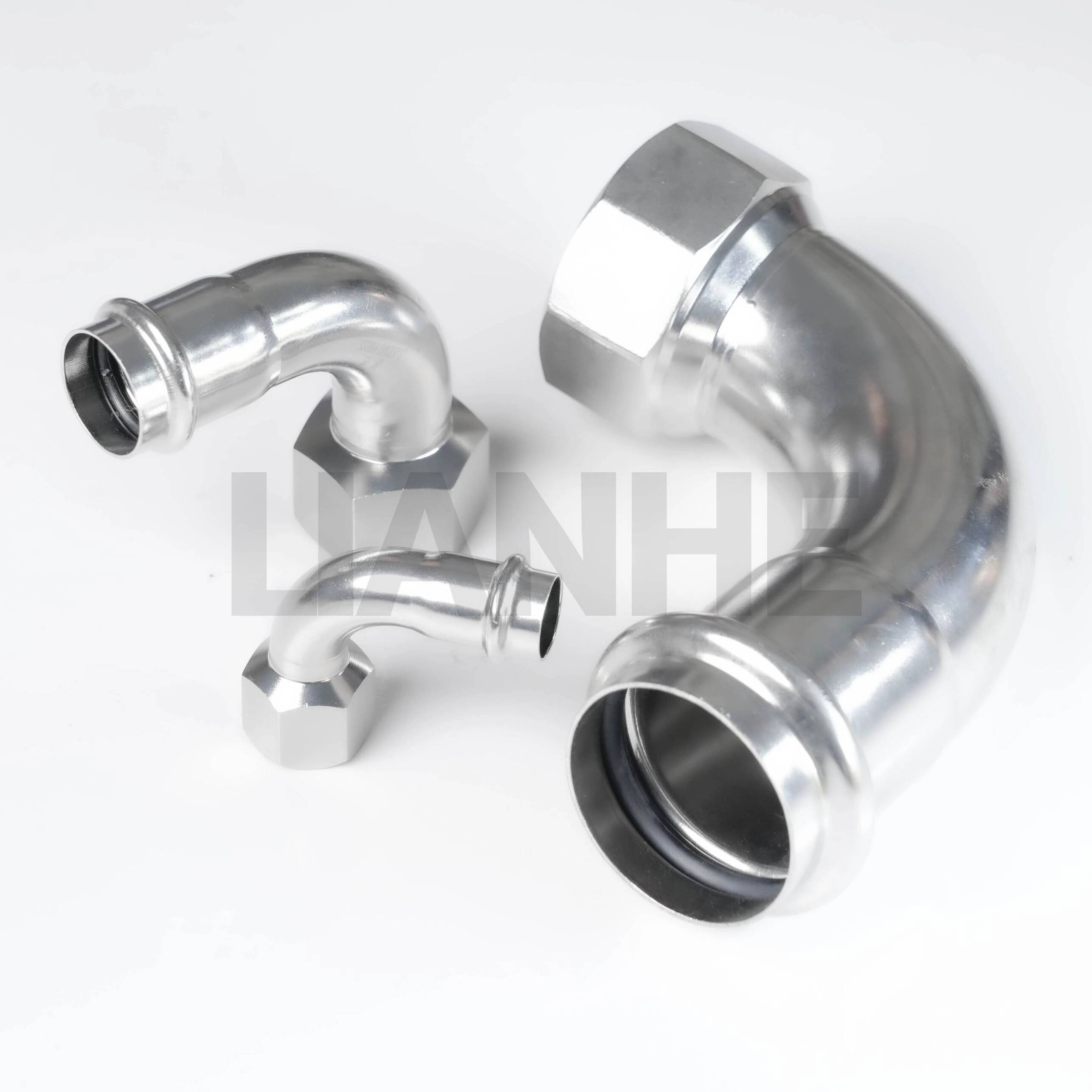

LIANHE ruostumattomasta teräksestä valmistettu S-tyypin puristin 90° kulmakappale naaraskierteellä yhdistää puristussovitusputken yhteensopivaan ulkokierteitettyyn komponenttiin ja muuttaa putkilinjan suuntaa 90 astetta.

Sen S-tyyppinen puristuskanta tukee nopeaa, liekitöntä asennusta, kun taas naaraskierteinen pää voi liittää venttiilejä, instrumentteja, laitteita tai muita kierteitettyjä putkistokomponentteja.

Tekniset tiedot

Kokoalue:1/4"–4" (DN10–DN100)

Seinän paksuus:0,6-2,0 mm

Saatavilla olevat materiaalit:

• SS304, 0Cr18Ni9, S30408 ​​ja 1.4301

• SS304L, S30403 ja 1.4306

• SS316 ja 0Cr17Ni12Mo2

• SS316L, S31603 ja 1.4404

Yhteystyyppi:S-Type Press Socket × Naaraslanka

Viestivaihtoehdot:NPT, BSPT ja BSPP

Nimellinen paine:PN16

Hydrostaattinen testipaine:2,5 MPa

Ilmatiiviystestipaine:1,05 MPa

Sovellettavat standardit:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN ja ASME

Tiivisterenkaiden materiaalit:CIIR, EPDM, PTFE ja NBR

Tiivisteen lämpötila-alue:-20°C - +110°C materiaalista ja väliaineesta riippuen

Valmistusprosessi:Mekaanisesti muotoiltu ruostumattomista teräsputkista

Pintakäsittely:Tärinäkiillotus, magneettikiillotus tai peittaus

Tuotemerkintä:LOGO + OD + seinän paksuus + materiaali. Mukautetut merkinnät ovat saatavilla.

Pakkaus:Muovipussit, vientilaatikot ja puiset kotelot

Merkki:LIANHE

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Sovellukset

Soveltuu yhteensopiviin juomavesi-, kylmä- ja kuumavesi-, jätevesi-, teollisuusvesi-, öljy- ja kaasujärjestelmiin.

Tyypillisiä sovelluksia ovat:

• Vesihuolto ja viemäröinti

• Lämmitys- ja ilmastointijärjestelmät

• Laitteet ja instrumenttien liitännät

• Liike- ja asuinrakennukset

• Teollisuuden putkistoprojektit

• Sairaalat, hotellit ja laivat

Tuotteen edut

1. Muuttaa putkilinjan suuntaa 90 astetta

2. Yhdistää puristus- ja naaraskierreliitokset

3. Nopea, liekitön asennus

4. Hyvä korroosionkestävyys

5. Useita kierre- ja tiivistevaihtoehtoja

6. Kompakti muotoilu ahtaisiin tiloihin

7. Luotettava tiivistys oikein asennettuna

8. Mukautetut merkinnät saatavilla

Asennus vaatii puristustyökalun ja leuan, joka on yhteensopiva määritellyn S-tyypin profiilin kanssa. NPT-, BSPT- ja BSPP-säikeitä ei voida käyttää vaihtokelpoisina, ellei yhteensopivuutta ole vahvistettu.

Laadunvalvonta

Vakiotarkastus sisältää:

1. Raaka-aineen ja seinämän paksuuden tarkastus

2. Istuimen, kierteen, kulman ja mittojen tarkastus

3. Hitsaus ja pintatarkastus tarvittaessa

4. Hydrostaattisen paineen ja ilmatiiviyden testaus

5. Tuotteiden merkintä ja pakkaustarkastus

Käytettävissä olevat asiakirjat sisältävät EN 10204 3.1 -materiaalin testaustodistukset, raaka-ainetodistukset, kierre- ja mittaraportit, hydrauliset testiraportit ja kolmannen osapuolen tarkastusraportit.

Kaupalliset ehdot

MOQ:Normaalisti 5-10 kpl koosta ja varastotilanteesta riippuen.

Ilmaiset näytteet:Saatavilla valituille vakiotuotteille; pikamaksut maksaa yleensä vastaanottaja.

Lainausaika:Normaalisti kolmen työtunnin sisällä.

Maksuehdot:30% T/T-talletus ja 70% saldo ennen toimitusta. Käytettävissä on Western Union, PayPal ja muut sovitut menetelmät.

Toimitusehdot:EXW, FOB, CFR, CIF ja DDP. Toimitus voidaan järjestää meri-, lento-, maakuljetuksella tai kansainvälisellä pikakuljetuksella.

Takuu:Yksi vuosi vahvistettuja valmistusvirheitä vastaan.

Valmistaja:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
