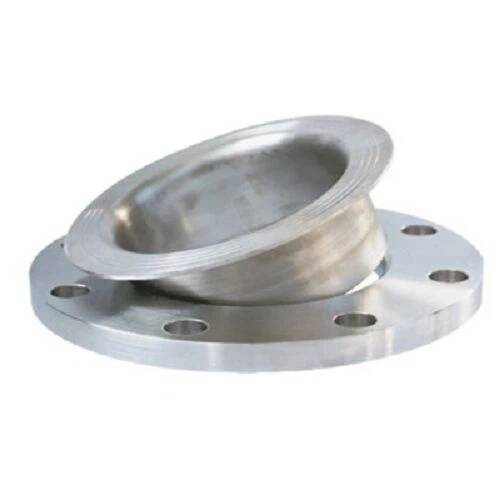

Ruostumattomasta teräksestä valmistettu 304/316-laakeriliitoslaippa putkien liittämiseen

Yleiskatsaus

Korkealaatuinen ruostumattomasta teräksestä valmistettu 304/316-laakeriliitoslaippa on luotettava putkiliitosratkaisu, joka on suunniteltu helppoon kohdistukseen ja huoltoon korkeissa lämpötiloissa ja syövyttävissä ympäristöissä. Tämä laippa on valmistettu ruostumattomasta teräksestä 304 tai 316, ja siinä on löysä muotoilu, joka liukuu tyven pään yli, mikä mahdollistaa kiertosäädön täydelliseen pultinreikien kohdistukseen ilman putken pyörimistä.

Ominaisuudet

Ainutlaatuinen lantiorakenne:

Laipparengas liukuu vapaasti tyven pään yli (hitsauksen kaula tai hylsyhitsaus), mikä mahdollistaa 360°:n pyörimisen pultinreikien kohdistamiseksi, mikä on kriittistä offshore- ja modulaarisissa putkissa, joissa tarkka kohdistus on haastavaa.

Vähentää liitettyjen laitteiden rasitusta vaimentamalla pieniä kohdistusvirheitä ja pidentäen pumppujen, venttiilien ja instrumenttien käyttöikää.

Ylivoimainen materiaalin suorituskyky:

304 ruostumaton teräs (18Cr-8Ni) yleiseen korroosionkestävyyteen; 316 ruostumaton teräs (16Cr-10Ni-2Mo) kloridipitoisiin ympäristöihin, minimivetolujuus 515 MPa.

Yhteensopiva ASME B16.5 (150#-2500#) ja BS EN 1092-1 standardien kanssa, valinnainen kohotettu pinta (RF) tai litteä pinta (FF) eri tiivistetyypeille.

Helppo asennus ja huolto:

Tappipää hitsataan putkeen (päittäishitsi tai hylsyhitsaus), kun taas laipparengas on pultattu erikseen, mikä mahdollistaa laipan vaihdon ilman putken leikkaamista.

Vähentää hitsaustarpeita 50 % integroituihin laippoihin verrattuna, mikä sopii ihanteellisesti paikan päällä suoritettaviin korjauksiin ja jälkiasennusprojekteihin.

Tiivistys ja paineluokitus:

Yhteensopiva spiraalikierrettyjen, PTFE- ja metallitiivisteiden kanssa, jolloin saavutetaan vuotamattomat tiivisteet 2500 PSI:iin asti (316 ruostumaton teräs, luokitus 150#).

Lämpötila-alue: -250°C - 800°C (oikeilla tiivisteillä), sopii kryogeenisille, höyry- ja korkean lämpötilan prosessilinjoille.

Sovellus

Täydellinen vaativiin putkiliitäntöihin:

Oil & Gas Offshore: Merenalaisten putkilinjojen ja alustamoduulien yhdistäminen, 316 kierreliitosta, jotka kestävät meriveden korroosiota ja syklistä kuormitusta.

Voimalaitosten turbiinit: Korkean lämpötilan höyryliitännät, 304 laipalla, kestävät 550 °C ja 316 laippaa jopa 700 °C asianmukaisella lämmöneristyksellä.

Kemialliset reaktorit: Laipalliset liitännät syövyttäviä aineita varten, 316 ruostumaton teräs, joka täyttää CEPDG- ja OSHA-standardit vaarallisten kemikaalien käsittelyssä.

Merialukset: Konehuoneen putkistot ja lastisäiliöliitännät, joissa risteysliitokset helpottavat kohdistusta tärisevässä laivaympäristössä.

FAQ

K: Mitä eroa on lantioliitoksen ja hitsauskaulan laippojen välillä?

V:Kierrosliitokset mahdollistavat laipan pyörimisen pulttien kohdistamista varten, kun taas hitsauskaulat ovat kiinteästi putkessa, mikä tarjoaa korkeammat paineluokat mutta vähemmän joustavuutta.

K: Voidaanko limitysliitoslaippoja käyttää ruostumattomien teräsputkien kanssa?

V:Kyllä, mutta käytä dielektristä tiivistettä galvaanisen korroosion estämiseksi, kun liität hiiliteräsputkiin.

K: Kuinka valita oikea tiiviste sovellukseeni?

V:Tutustu tiivisteiden yhteensopivuustaulukkoon materiaalityypin, paineen ja lämpötilan perusteella; yleisiä valintoja ovat PTFE (yleinen käyttö) ja metallivaippa (korkeapaine).

K: Mikä on putkiliitoksen laippojen vähimmäiskoko?

V:Saatavana 1" - 48" NPS, mukautettuja kokoja ja luokituksia saatavilla erikoisteollisuusprojekteihin.
