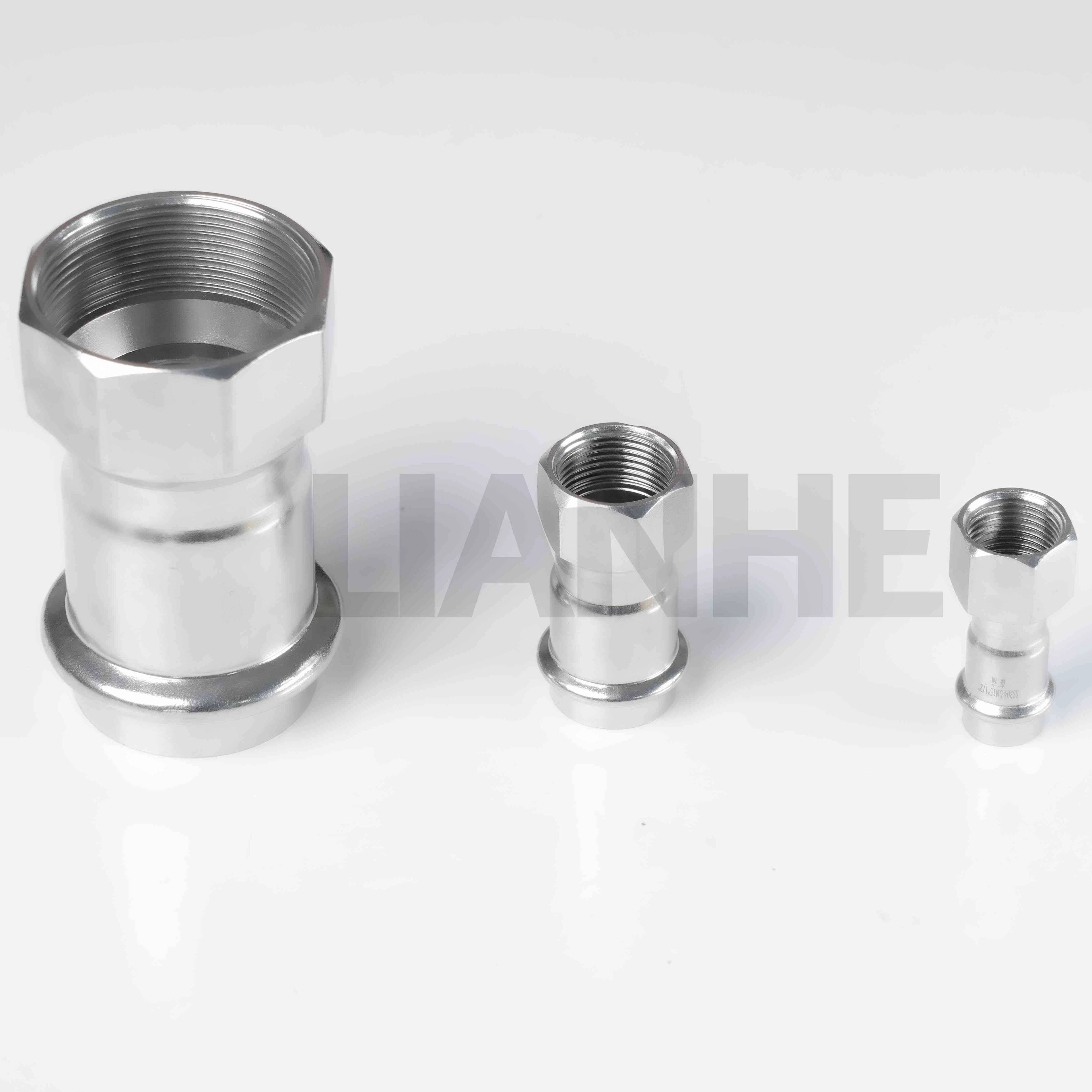

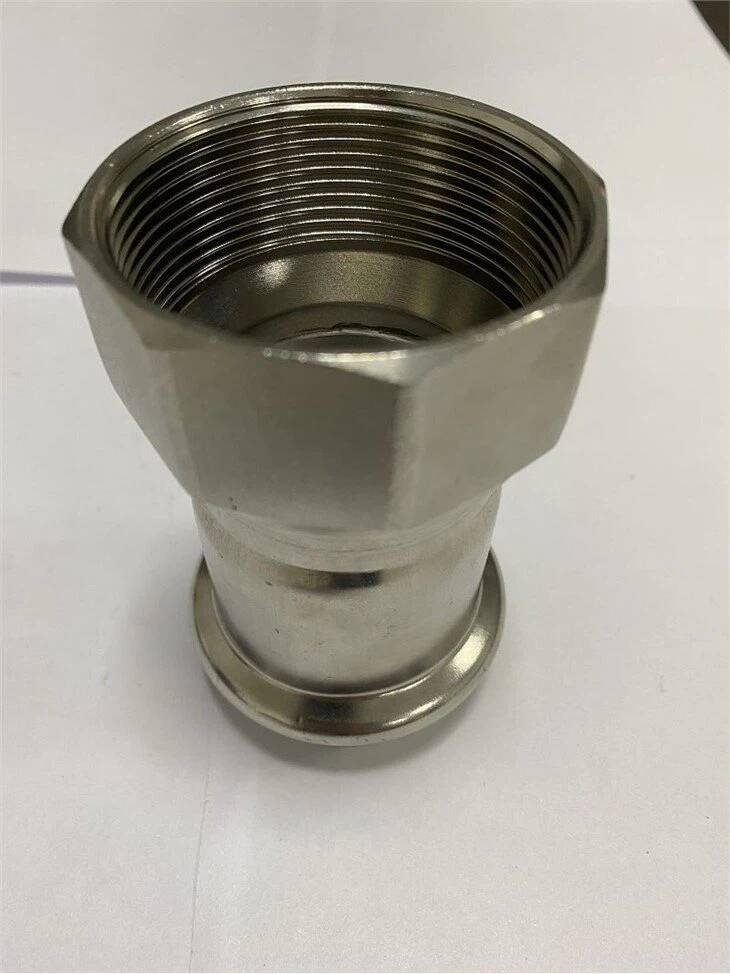

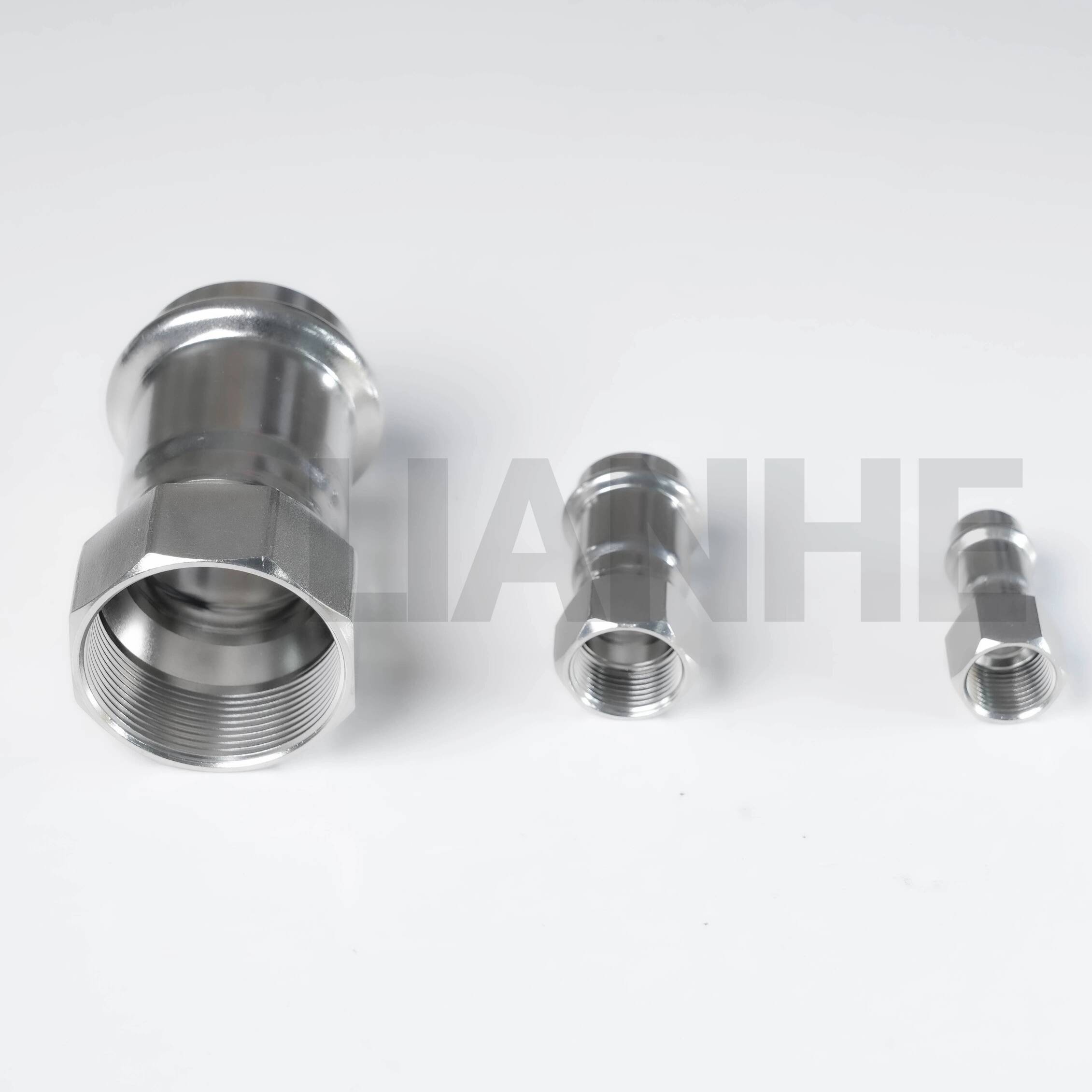

S-tyypin ruostumattomasta teräksestä valmistettu naaraspuolinen kierrepuristusliitin on monipuolinen putkiliitin, joka on suunniteltu yhdistämään puristussovitetut putket kierrekomponentteihin yhdistäen puristusliitosten nopeuden kierreliitäntöjen joustavuuteen. Tässä ruostumattomasta 304-teräksestä rakennetussa kytkimessä on puristussovitettu naaraspää ja ulkopuolinen NPT-kierre, mikä mahdollistaa nopean, työkaluttoman asennuksen kaupallisiin ja teollisiin putkistojärjestelmiin.
Kaksoisliitäntäsuunnittelu:
Puristussovitettu naaraspää (ISO 6122 -yhteensopiva) saumattomaan integrointiin puristusputkien (ruostumaton teräs, kupari, PEX) kanssa, mikä luo pysyvän, vuotamattoman liitoksen sekunneissa.
Ulkopuolinen NPT-kierre (ANSI B1.20.1) liittämistä varten venttiileihin, mittareihin tai muihin kierretarvikkeisiin, joten sovittimia tai supistuslaitteita ei tarvita.
Laadukkaat materiaalit:
304 ruostumaton teräs (18Cr-8Ni) tarjoaa erinomaisen yleisen korroosionkestävyyden, ja sen passivoitu pinta parantaa suojaa kosteissa ympäristöissä.
Vahvistettu kaula kierteestä puristukseen siirtymisessä parantaa vetolujuutta (≥ 500 MPa), joka estää jännityshalkeilun painepiippujen aikana.
Käyttäjäystävällinen asennus:
Puristinliitäntä vaatii vain hydraulisen puristintyökalun, jossa on visuaaliset osoittimet (puristusrenkaan muodonmuutos) oikean istuvuuden varmistamiseksi.
Kierteet on päällystetty tarttumista estävällä aineella helpottamaan kokoamista, mikä lyhentää asennusaikaa 30 % verrattuna perinteisiin kierreliittimiin.
Suorituskykyvaatimukset:
Paineluokitus: 16 bar (232 PSI) 20°C:ssa puristussovitetussa päässä; 25 bar (363 PSI) kierrepäässä, lämpötila-alueella -20°C - 150°C.
Vuototesti: 1,1-kertainen käyttöpaine 10 minuutin ajan, täyttää EN 10226-1 -standardin puristusliitännät.
Ihanteellinen hybridiputkijärjestelmiin, jotka vaativat sekaliitäntöjä:
Kaupallinen putkityöt: Puristussovitettujen ruostumattomien teräsputkien liittäminen kierteitettyihin vesimittareihin ja säätöventtiileihin korkeissa rakennuksissa, NSF 61:n mukainen juomavedelle.
Teollinen hydrauliikka: Puristussovitusletkujen yhdistäminen koneen kierteitettyihin hydraulipumppuihin ja sylintereihin, mikä vähentää seisokkeja laitteiden huollon aikana.
Peruskorjausprojektit: Vanhojen kierrejärjestelmien päivittäminen nykyaikaisiksi puristusputkiksi, erityisesti ahtaissa tiloissa, joissa hitsaus tai kierteitys on epäkäytännöllistä.
Laboratoriolaitteet: PEX-letkun liittäminen kierteitettyihin kemikaalisuuttimiin ja suodattimiin tutkimuslaitoksissa, joissa 304 ruostumaton teräs kestää lievää kemiallista altistumista.
K: Voidaanko puristuspäätä käyttää muoviputkien kanssa?
V:Kyllä, yhteensopiva PEX- ja PB-muoviputkien kanssa, joiden ulkohalkaisija (OD) vastaa puristusliittimen kokoa.
K: Mitä tapahtuu, jos puristusliitin ei ole täysin paikallaan?
V:Näkyvä rako kytkimen ja putken välillä on merkki väärästä kiinnityksestä; paina uudelleen tai vaihda kytkin varmistaaksesi varman liitoksen.
K: Onko NPT-lanka yhteensopiva metristen lankojen kanssa?
V:Ei, ydinsulkusopimus on keisarillinen lanka; käytä metristä NPT:hen sovitinta, jotta se on yhteensopiva ISO 7-1 -säikeiden kanssa.
K: Puristusliittimen irrottaminen korjausta varten?
V:Käytä erityistä irrotustyökalua puristusrenkaan laajentamiseen, mutta vaihtamista suositellaan, koska purkaminen voi vahingoittaa putkea.
