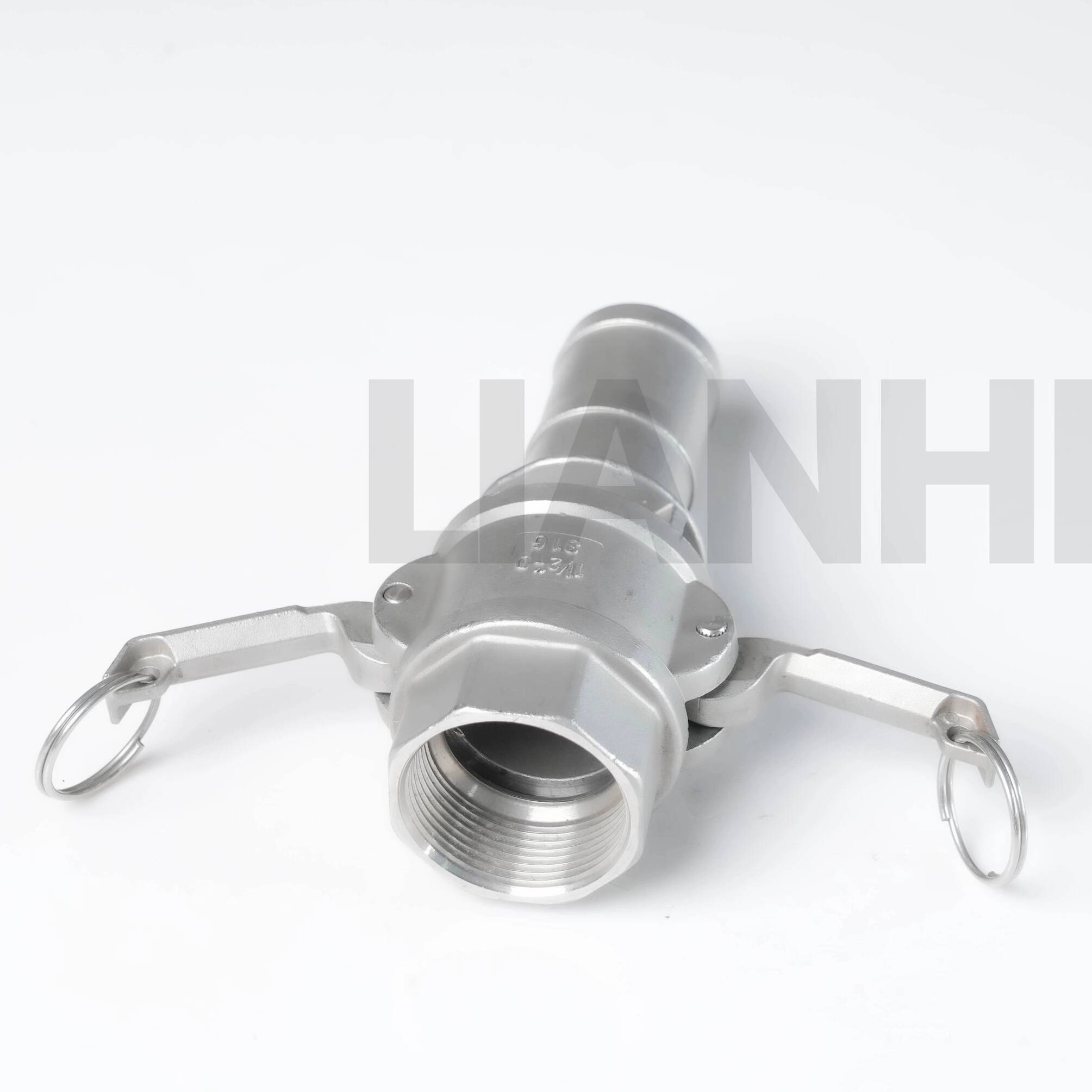

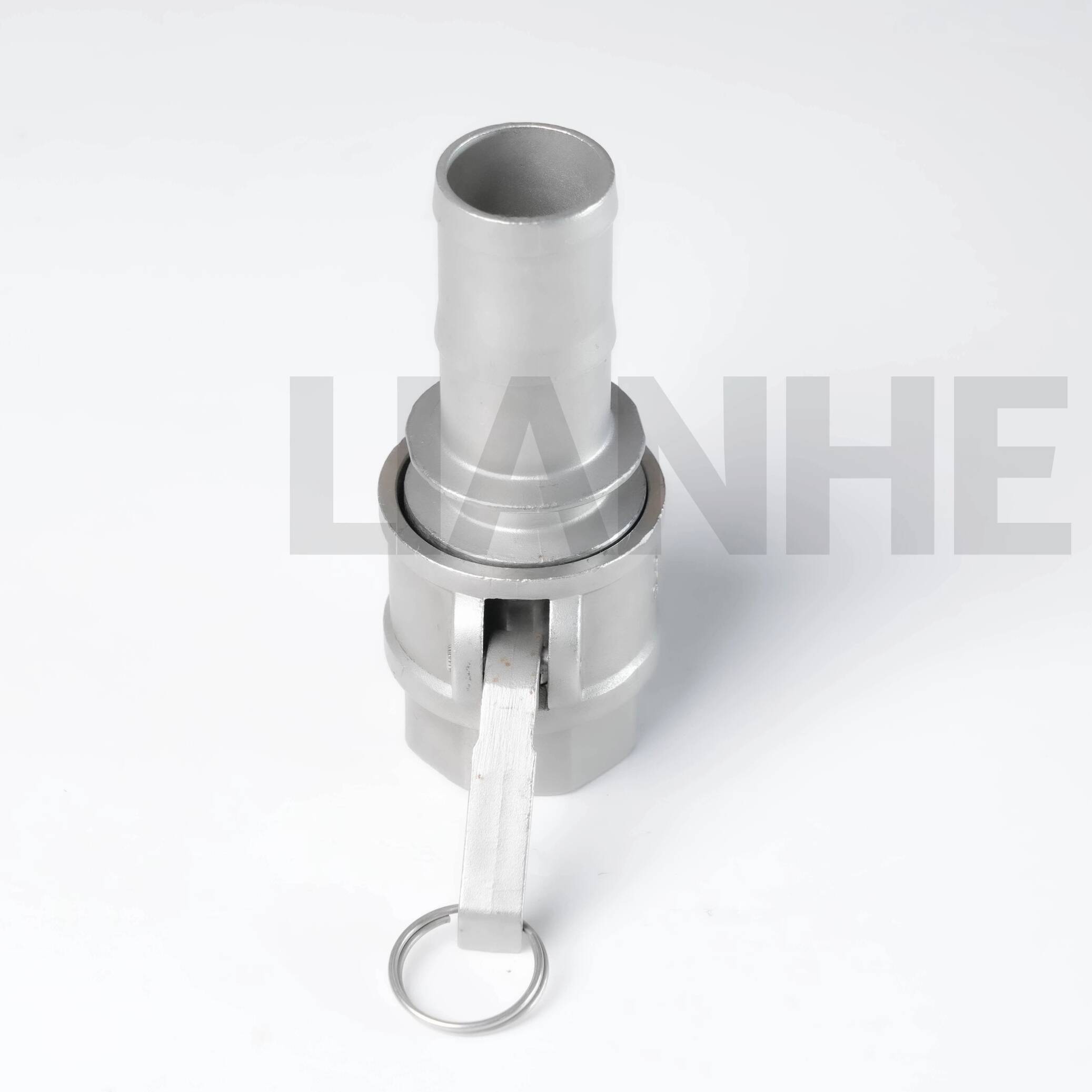

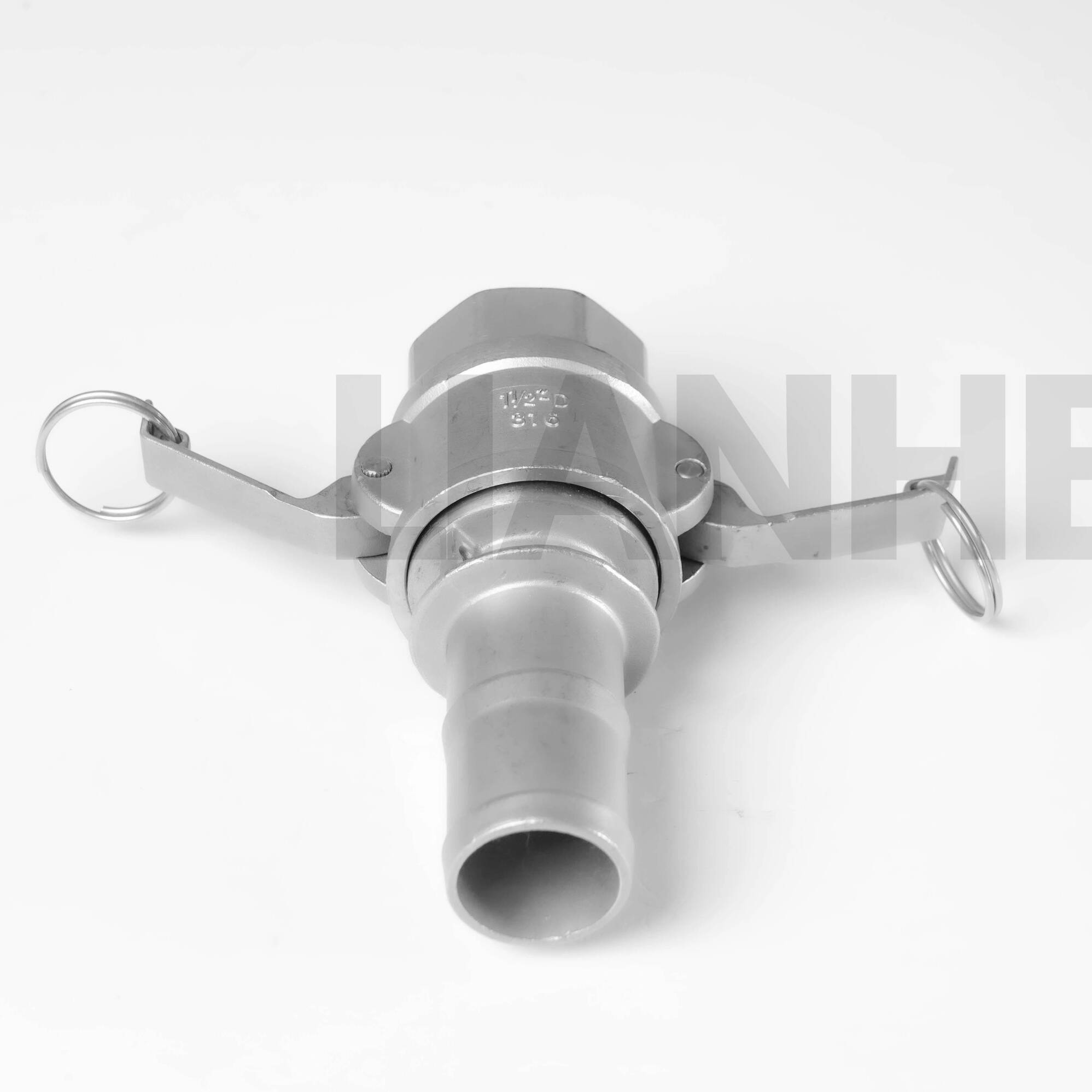

Hygieeninen ruostumattomasta teräksestä valmistettu C-tyypin pikaliitin

Tuotteen kuvaus

Hygieeninen ruostumattomasta teräksestä valmistettu C-tyypin pikaliitin on suunniteltu nopeaan kokoamiseen ja purkamiseen yhteensopiviin elintarvike-, juoma-, lääke-, kosmetiikka- ja bioteknologian putkistojärjestelmiin.

Sen ruostumaton teräsrakenne ja sileä sisäpinta tukevat hygieenistä nesteenkäsittelyä ja kätevää puhdistusta. Yhteensopivat tiivisteet voidaan valita prosessiväliaineen, lämpötilan, paineen ja puhdistusvaatimusten mukaan.

Tekniset tiedot

Kokoalue:1/2"–12" (DN15–DN300)

Materiaali:SS316L ruostumaton teräs

Yhteystyyppi:C-tyypin pikayhteys

Viitattu standardi:ISO 2852, edellyttäen mittojen vahvistusta

Työpaine:Jopa 10 baaria koosta, tiivisteestä, lämpötilasta ja liitosrakenteesta riippuen

Saatavilla olevat tiivistemateriaalit:EPDM, silikoni ja PTFE

Sisäpinnan karheus:Ra ≤0,8 μm

Valinnainen pinnan viimeistely:Sähkökiillotus; alemmat Ra-arvot ovat saatavilla tarkastuksen ja vahvistuksen jälkeen

Ohjeellinen lämpötila-alue:-40°C - +200°C valitusta tiivisteestä ja käyttöolosuhteista riippuen

Käytettävissä olevat asiakirjat:

• EN 10204 3.1 Materiaalitestitodistus

• Materiaalin jäljitettävyysraportti

• Pinnankarheuden tarkastusraportti

• Tiivisteiden vaatimustenmukaisuusasiakirjat tarvittaessa

• Kolmannen osapuolen tarkastusraportti

Tuotteen edut

1. Nopea kokoaminen ja purkaminen

2. SS316L korroosionkestävä rakenne

3. Sileä sisäpinta helpottaa puhdistusta

4. EPDM-, silikoni- ja PTFE-tiivistevaihtoehdot

5. Soveltuu yhteensopiviin CIP- ja SIP-prosesseihin

6. Vähentynyt huolto- ja puhdistusaika

7. Saatavilla useita kokoja ja pintakäsittelyjä

8. Materiaalin jäljitettävyys tuettu

Sovellukset

Soveltuu yhteensopiviin sovelluksiin:

• Maitotuotteiden ja juomien käsittely

• Panimot ja mehun tuotantolinjat

• Elintarvikkeiden jalostuslaitteet

• Lääketuotantojärjestelmät

• Bioteknologian laitteet

• Kosmetiikka- ja hygieniatuotteet

• Suodatus-, sekoitus- ja täyttöjärjestelmät

• Yleiset hygieeniset nesteensiirtoputket

Liitosmitat, tiivistemateriaali, käyttöpaine, lämpötila, tyhjiöolosuhteet, pinnan karheus ja puhdistusprosessi tulee varmistaa ennen tilausta.

Asennus ja huolto

1. Tarkasta tiivistepinnat ja tiiviste ennen kokoamista.

2. Varmista, että kaikki komponentit käyttävät yhteensopivia mittoja.

3. Aseta tiiviste oikein ilman vääntymistä tai puristamista.

4. Kiinnitä liitäntä määritellyn kokoonpanotavan mukaisesti.

5. Suorita paine- tai vuototesti ennen käyttöä.

6. Tarkista ja vaihda tiiviste sen todellisen kunnon, prosessiväliaineen, lämpötilan ja puhdistusjaksojen mukaan.

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
