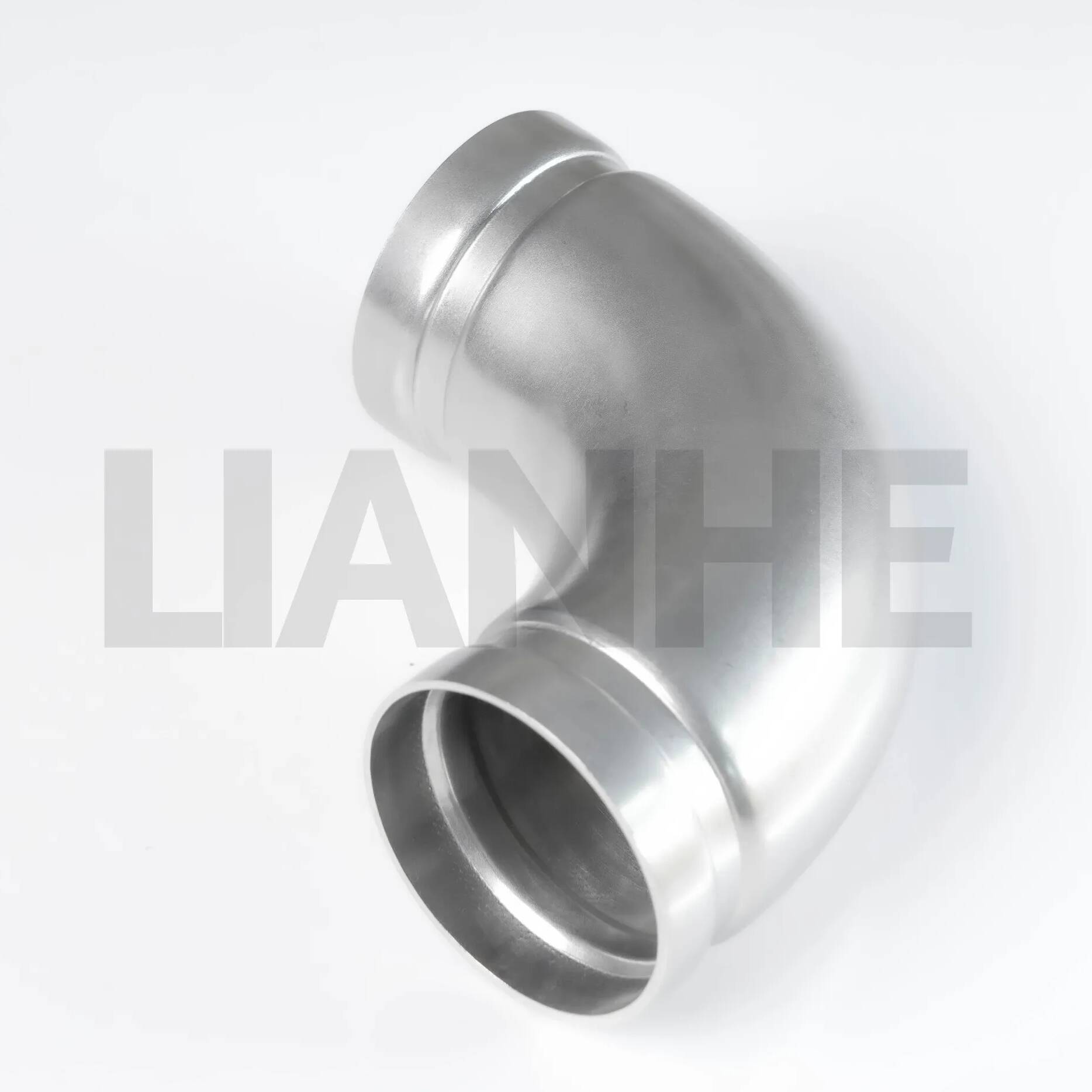

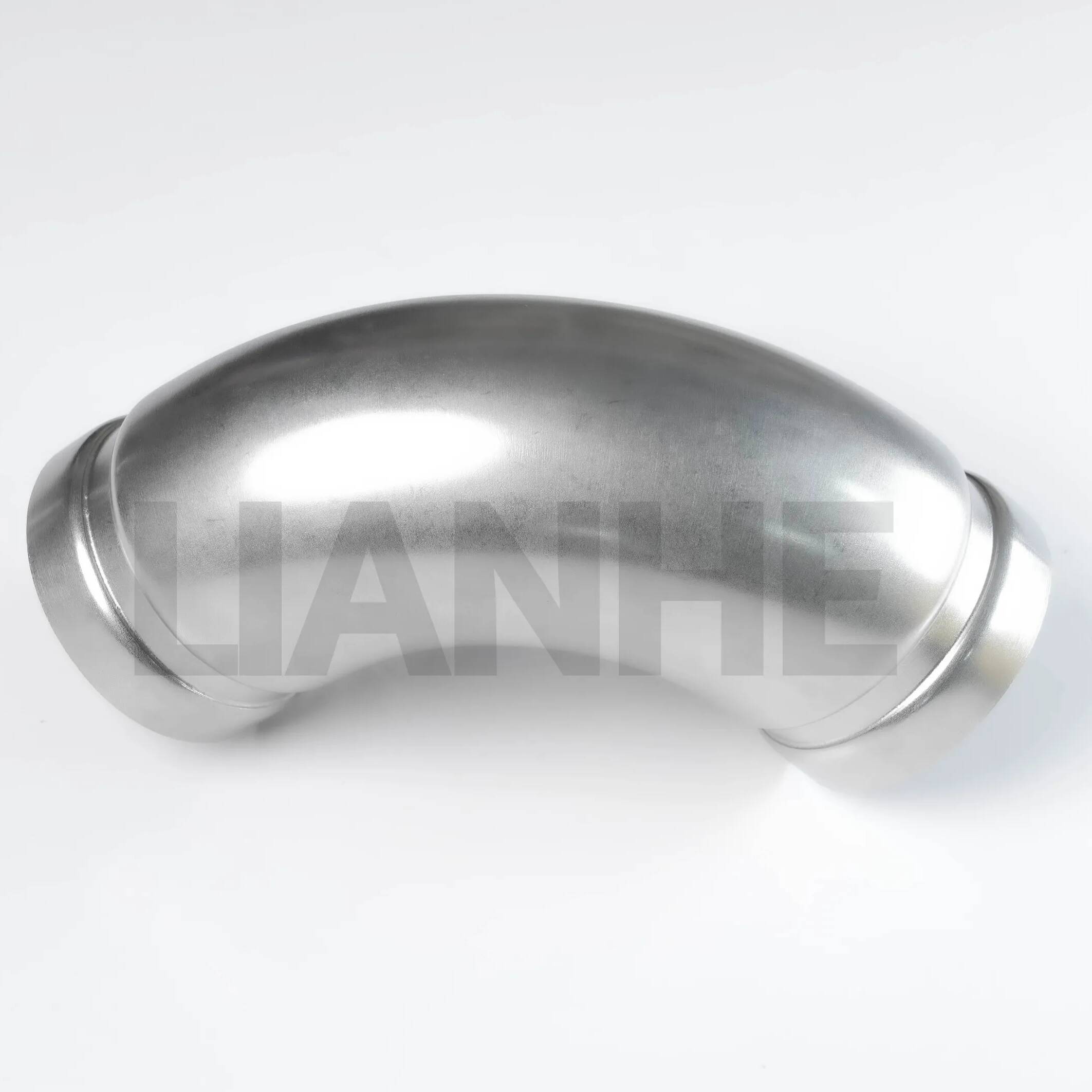

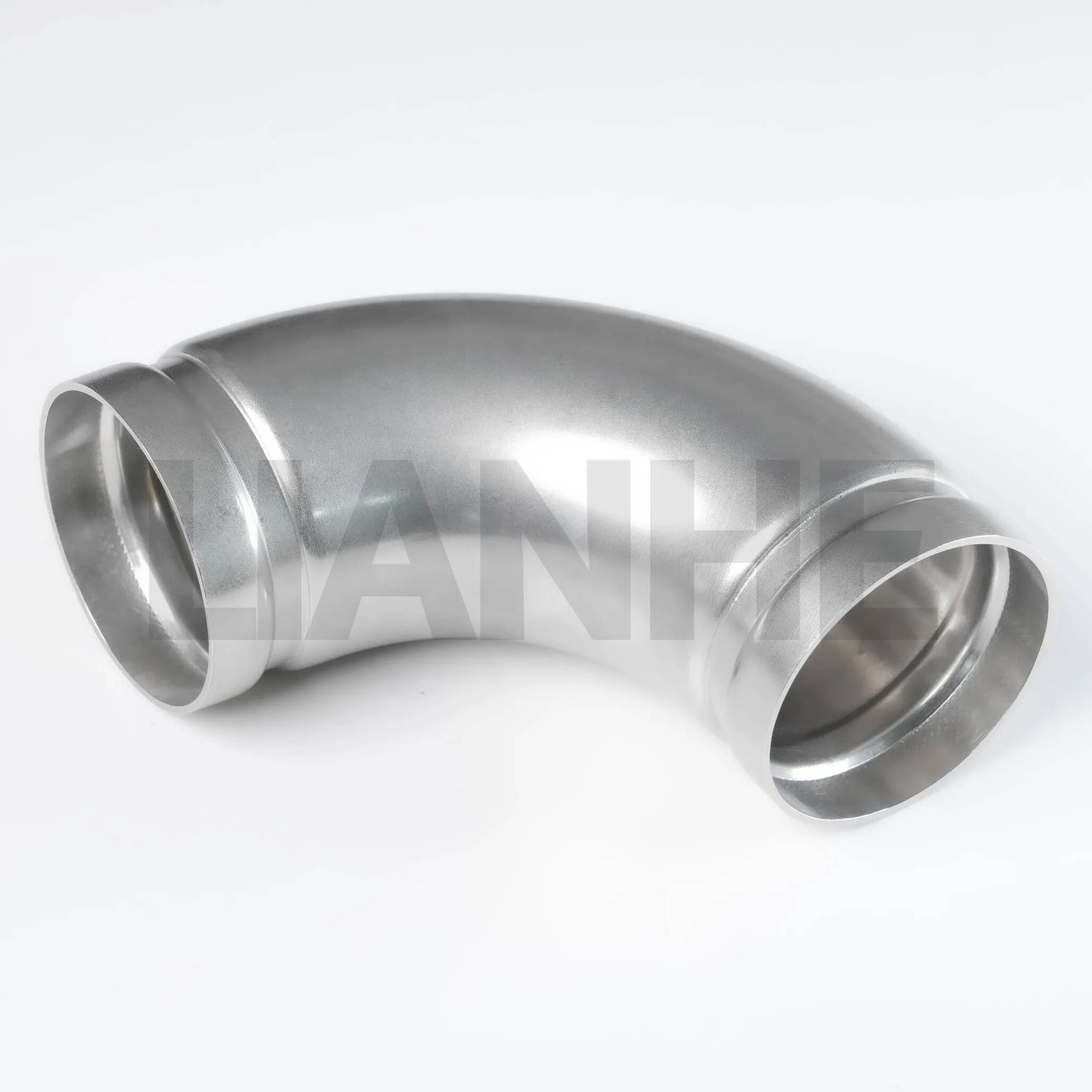

Erittäin lujat ruostumattomasta teräksestä valmistetut 90°:n kyynärpäät teollisuusputkistoon

Levikkitiedotusvälineet:juomavesi (kylmä ja kuuma vesi), jätevesi, teollisuusvesi, öljy, maakaasu jne.

Hakemuskentät:Kaikenlaiset suunnitteluprojektit, mukaan lukien hotellit, asuinalueet, sairaalat, ostoskeskukset, ympäristönsuojelu, lämmitys, ilmastointi, laivat jne.

Kokoalue: 2"~8" (DN50~DN200)

Paksuus：1-5 mm

Stavallinens: GB, FI, DIN, ASME

Materiaali: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306 ,SS36063 S34303 S.

Tuotteen edut:
1, korkea kestävyys: 304 ruostumattomasta teräksestä valmistettu putken vetovalo ≥520Mpa
2, korroosionkestävyys: putkiliitosten pinnalla oleva oksidikalvo tekee ruostumattomasta teräksestä valmistetuilla putkiliittimillä hyvän korroosionkestävyyden.
3, pitkä käyttöikä: ruostumattoman teräksen materiaalin käyttöikä jopa 100 vuotta, putken käyttöikä yli 70 vuotta.
4. Matala virtausvastus: ruostumattomasta teräksestä valmistettujen kiinnitysputkiliittimien sisäseinä on sileä ja virtausvastus on erittäin alhainen.
5, hyvä seisminen suorituskyky: korkea vetolujuus puristuksessa, joten se voi tehokkaasti vähentää vesivasaran tärinän, putkilinjan resonanssin ja maanjäristyksen aiheuttamaa vesivuotoa.
6, korkean paineen kestävyys: putken vedenpaineen suorituskykytesti, kestää 2,5 mpa painetta (eli 24,5 kg voima / CM²)
7, ympäristönsuojelu: ruostumattomasta teräksestä valmistettuja materiaaleja voidaan kierrättää, ne ovat saastuttamattomia, edistävät kestävää kehitystä, ja ruostumattoman teräksen jätteillä on myös huomattavaa taloudellista arvoa.
8, helppo asennus: Työnnä putki putkiliittimeen erityisellä työkalupuristuksella paikallaan, kuin perinteinen hitsaus- tai lankaliitäntä on yksinkertainen.
9, sopiva upotettu asennus: kiinnitysputki täyttää upotetun asennuksen vaatimukset, voidaan asentaa, voidaan myös haudata seinäasennus
10, alhaiset kokonaiskustannukset: pitkä käyttöikä, ei ylläpitokustannuksia, ei piilotettua vesivuotoa, ei ole helppo ikääntyä, matala lämpötila ja räjähdyssuojattu putki.
11, kulutusta kestävä: ruostumaton teräsmateriaali kestää pitkäaikaista eroosiota jopa 30 metriä sekunnissa.
12, terveys: ruostumaton teräsmateriaali on tunnustettu terveysmateriaali, joka voidaan istuttaa ihmiskehoon, poistaa veden toissijainen saastuminen ja ylläpitää veden puhtautta.
13, hyvä tiivistyskyky, ei vuotoa;

Lähetä kysely

Tuotteen Kuvaus

Yleiskatsaus

High Strength Stainless Steel Groove 90DEG kulmat ovat ensiluokkaisia putkiliittimiä, jotka on suunniteltu muuttamaan suuntaa uritetuissa putkijärjestelmissä säilyttäen samalla rakenteellisen eheyden ja virtauksen tehokkuuden. Saumattomasta ruostumattomasta 304- tai 316-teräksestä rakennetuissa kulmissa on AWWA C606 -yhteensopivat urat ja 1,5D-säde tasaista laminaarista virtausta varten, joten ne sopivat ihanteellisesti raskaisiin sovelluksiin, jotka vaativat tärinän- ja korroosionkestävyyttä.

Ominaisuudet

Vankka saumaton rakenne:

Valmistettu suulakepuristetusta tai taotusta ruostumattomasta teräksestä (304 yleiseen käyttöön, 316 ankariin ympäristöihin), seinämänpaksuus noudattaa aikataulua 40/80 ja myötöraja ≥250 MPa.

Uran mitat (leveys: 12,7 mm, syvyys: 2,4 mm) on tarkkuustyöstetty AWWA C606 -standardien mukaisesti johdonmukaisen kytkimen kytkeytymisen varmistamiseksi.

Virtaus-optimoitu muotoilu:

1,5D-keskiviivasäde vähentää painehäviötä 30 % verrattuna lyhytsäteisiin kyynärpäihin, ja kiillotettu sisäreikä (Ra ≤1,6 μm) minimoi turbulenssin ja skaalan muodostumisen.

90°:n kulma tarjoaa optimaalisen suunnanmuutoksen samalla kun jännitys jakautuu tasaisesti, sopii korkeavirtausjärjestelmiin (jopa 1000 GPM 12" kulmakappaleille).

Asennuksen joustavuus:

Yhdistetään uritettuihin putkiin mekaanisilla liittimillä (ei hitsausta/kierrettä), mikä mahdollistaa nopean asennuksen muutamassa minuutissa perustyökaluilla, mikä vähentää työvoimakustannuksia 40 %.

Saatavana koot 2" - 48" NPS, mukautetut halkaisijat ja seinäpaksuudet erikoisprojekteja varten.

Ympäristön kestävyys:

316 ruostumattomasta teräksestä valmistettu variantti kestää kloridin aiheuttamaa pistesyöpymistä (kriittinen meri- ja suolavesisovelluksissa), ja suojaava passivoitunut pinta pidentää käyttöikää 20 %.

Lämpötila-alue: -250°C - 800°C (oikeilla tiivisteillä), sopii kryogeenisille nesteille ja korkean lämpötilan höyrylinjoille.

Sovellus

Täydellinen vaativiin putkijärjestelmiin:

Palontorjunta: NFPA 20 -yhteensopivat kulmakappaleet sprinklerijärjestelmissä, jotka varmistavat luotettavan virtauksen liikerakennuksissa ja teollisuuslaitoksissa.

Öljyn ja kaasun käsittely: Virtauksen suuntaaminen jalostamoputkistoissa ja offshore-lautoilla, 316 kulmaa, jotka vastaavat NACE MR0175 -standardia hapankaasuympäristöihin.

Sähköntuotanto: Höyry- ja lauhdelinjat lämpölaitoksissa, jotka kestävät nopeita lämpötilan muutoksia ja korkean paineen jaksoja (jopa 200 bar).

Vedenkäsittely: Jäteveden poistojärjestelmät ja kemikaalien annostelulinjat, 304 kulmaa, jotka ovat NSF 61 -standardin mukaisia syövyttämättömiin vesisovelluksiin.

FAQ

K: Voidaanko näitä kyynärpäitä käyttää maanalaisissa asennuksissa??

V:Kyllä, mutta käytä polyeteenikoteloa tai korroosionestokäärettä lisäsuojaan syövyttävässä maaperässä.

K: Mikä on enimmäistyöpaine aikataulussa 80 kyynärpäät?

V:Jopa 300 PSI ruostumattomasta teräksestä 304 ja 350 PSI ruostumattomasta teräksestä 316 20 °C:ssa.

K: Vaikuttavatko urat kyynärpään paineen arvoon?

V:Ei, uritettu rakenne on suunniteltu ylläpitämään putkijärjestelmän täysi painekapasiteetti oikein kytkettynä.

K: Voinko maalata kyynärpään esteettisistä syistä?

V:Kyllä, käytä ruostumattoman teräksen kanssa yhteensopivia epoksipohjaisia maaleja; Varmista, että ura-alue pysyy maalaamattomana kytkimen oikeaa kiinnitystä varten.
