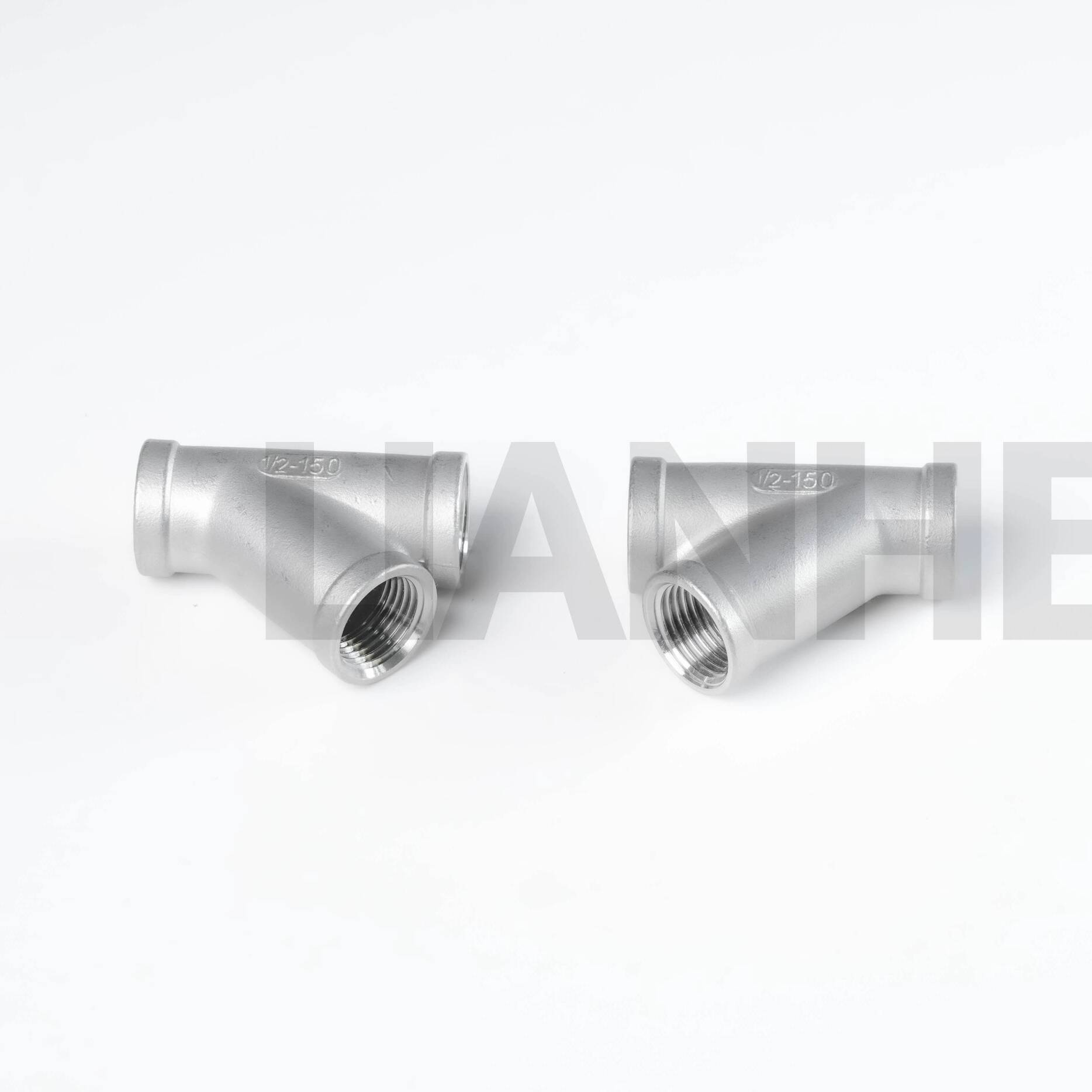

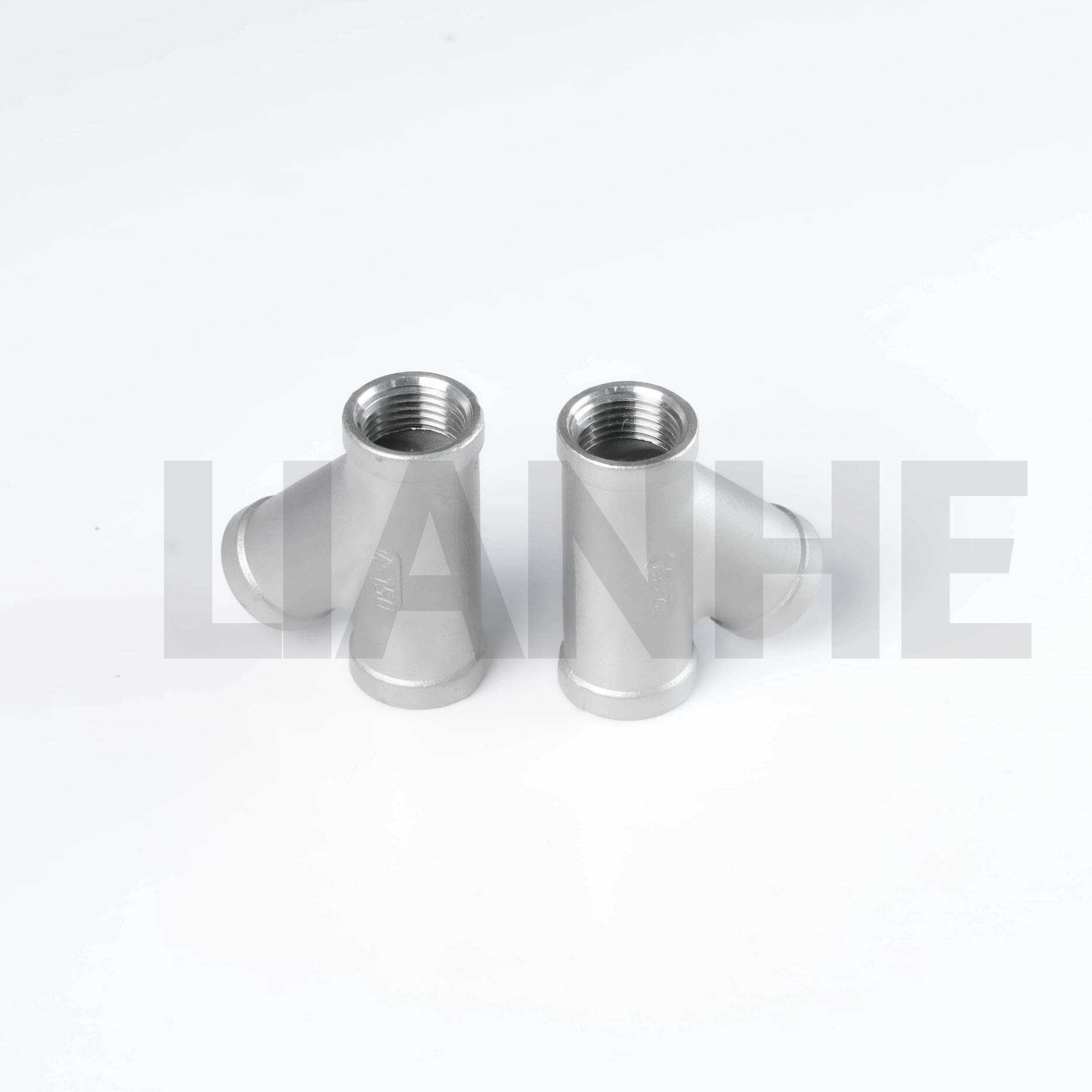

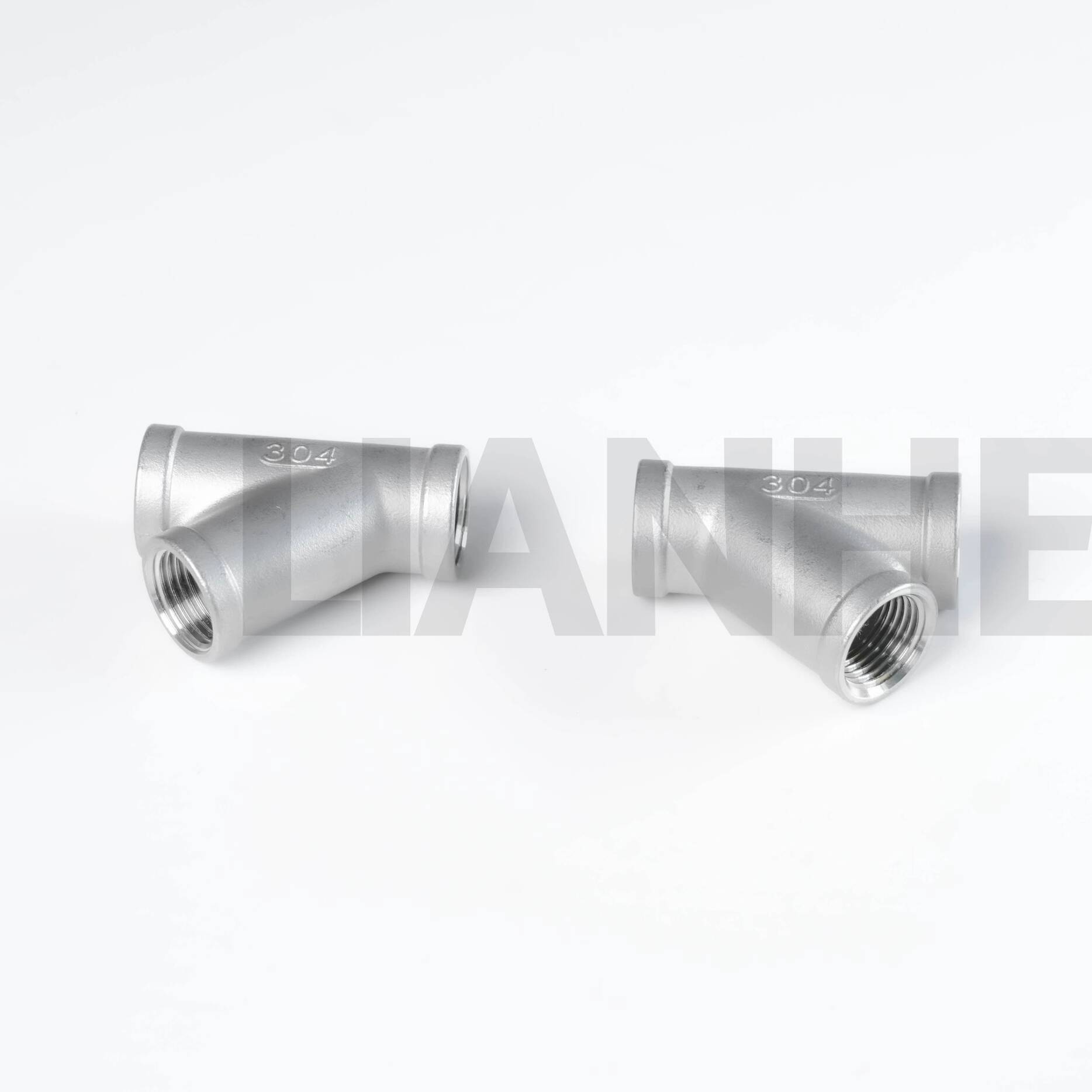

Erittäin puhtaasta ruostumattomasta teräksestä valmistettu BSPT-kierreluokka 150 Y-tyypin T-paita prosessijärjestelmiin

Yleiskatsaus

Erittäin puhtaasta ruostumattomasta teräksestä valmistettu BSPT (British Standard Pipe Taper) kierreluokka 150 Y-tyyppinen tee on tarkkuusputkiliitos, joka on suunniteltu luotettaviin haaraliitäntöihin erittäin puhtaissa ja syövyttävissä nestejärjestelmissä. Tämä 304L tai 316L ruostumattomasta teräksestä valmistettu T-paita sisältää BSPT-kierteet (ISO 7-1 -yhteensopiva) ja Y-muotoisen muotoilun, mikä varmistaa tasaisen virtauksen siirtymisen ja minimaalisen turbulenssin prosessiputkistoissa.

Ominaisuudet

Erittäin puhdas materiaali ja viimeistely:

304L (vähähiilinen) tai 316L (erittäin vähähiilinen) ruostumaton teräs, jonka passivointipinta (Ra ≤0,8μm) vähentää metalli-ionien huuhtoutumista, mikä on kriittistä erittäin puhtaassa vedessä ja lääkesovelluksissa.

Saumaton rakenne (ei hitsejä) minimoi hiukkasten juuttumisen ja täyttää 3-A saniteettistandardit ja FDA 21 CFR Part 177:n osan 177 suorassa kosketuksessa elintarvikkeiden kanssa.

Tarkkuuskierteitys ja -suunnittelu:

ISO 7-1 -standardin mukaiset BSPT-kierteet (55° kartiomainen) tarjoavat tiiviit liitokset ilman lisätiivisteitä, yhteensopivat metristen putkien ja liittimien kanssa (esim. DIN, BS EN).

Y-tyypin geometria (60° haarakulma) vähentää virtausvastusta 15 % verrattuna perinteisiin T-paippeihin vahvistetulla haaraliitännällä (1,5x seinämän paksuus) painepiikkejä varten.

Korroosion- ja paineenkestävyys:

Luokka 150 (300 PSI 20 °C:ssa), 316L ruostumaton teräs tarjoaa erinomaisen kestävyyden rakeiden välistä korroosiota vastaan ​​hitsatuissa järjestelmissä ilman hitsauksen jälkeistä hehkutusta.

Lämpötila-alue: -250°C - 450°C (316L), sopii kryogeenisiin etanolilinjoihin ja kuuman veden desinfiointijärjestelmiin.

Vaatimustenmukaisuus ja sertifiointi:

Täyttää EN 10226-1-, NSF/ANSI 61- ja USP Class VI -standardit, ja kriittisiin sovelluksiin on saatavilla materiaalin jäljitettävyysraportteja ja tehdassertifikaatteja.

Valinnainen sähkökiillotus (Ra ≤0,4 μm) puolijohdeluokan puhtaudelle, ihanteellinen ultrapuhdas vesi (UPW) ja kemiallinen mekaaninen tasoitus (CMP) prosesseihin.

Sovellus

Täydellinen erittäin puhtaan ja syövyttävän nesteen jakeluun:

Lääkkeiden valmistus: Haaraliitännät puhdistetussa vedessä (PW) ja vesi-injektioon (WFI) järjestelmissä, jotka ovat cGMP- ja EU GMP -ohjeiden mukaisia.

Puolijohteiden valmistus: Kemialliset syöttölinjat fotoresisteille ja etsausaineille, joissa 316 litran ruostumaton teräs estää hiukkasten kontaminoitumisen puhdastilaympäristöissä.

Ruoka ja juoma: Juomien sekoitusjärjestelmät ja meijerituotteiden pastörointilinjat, joilla varmistetaan, että Y-haaran liitoskohtaan ei kerry tuotejäämiä.

Biotekniikan tutkimus: Laboratorion nesteensiirtolinjat soluviljelyalustoille ja -reagensseille, joissa BSPT-kierteet ovat yhteensopivia eurooppalaisten laitestandardien kanssa.

FAQ

K: Mitä eroa on BSPT- ja NPT-säikeillä?

V:BSPT (55°) on yleisesti käytössä Euroopassa, kun taas NPT (60°) on vakiona Pohjois-Amerikassa. Käytä BSPT-NPT-sovitinta standardien väliseen yhteensopivuuteen.

K: Voidaanko tätä teetä käyttää muoviputkien kanssa?

V:Kyllä, yhteensopiva PVC-, PP- ja PEX-putkien kanssa BSPT-muovisovittimien kautta, mutta vältä korkeapainesovelluksia jäykillä muoviputkilla.

K: Kuinka puhdistaa tee erittäin puhtaita sovelluksia varten?

V:Käytä deionisoitua vesihuuhtelua tai höyryä paikallaan (SIP) 121 °C:ssa 30 minuutin ajan; Vältä hankaavia puhdistusaineita, jotka voivat vahingoittaa passivoitunutta pintaa.

K: Mikä on suurin käyttöpaine 316L ruostumattomalle teräkselle?

V:300 PSI 20 °C:ssa (luokka 150); korkeammat paineluokat (luokka 300/600) ovat saatavilla paksummilla seinämäisillä aikatauluilla (taulukko 80/160).
