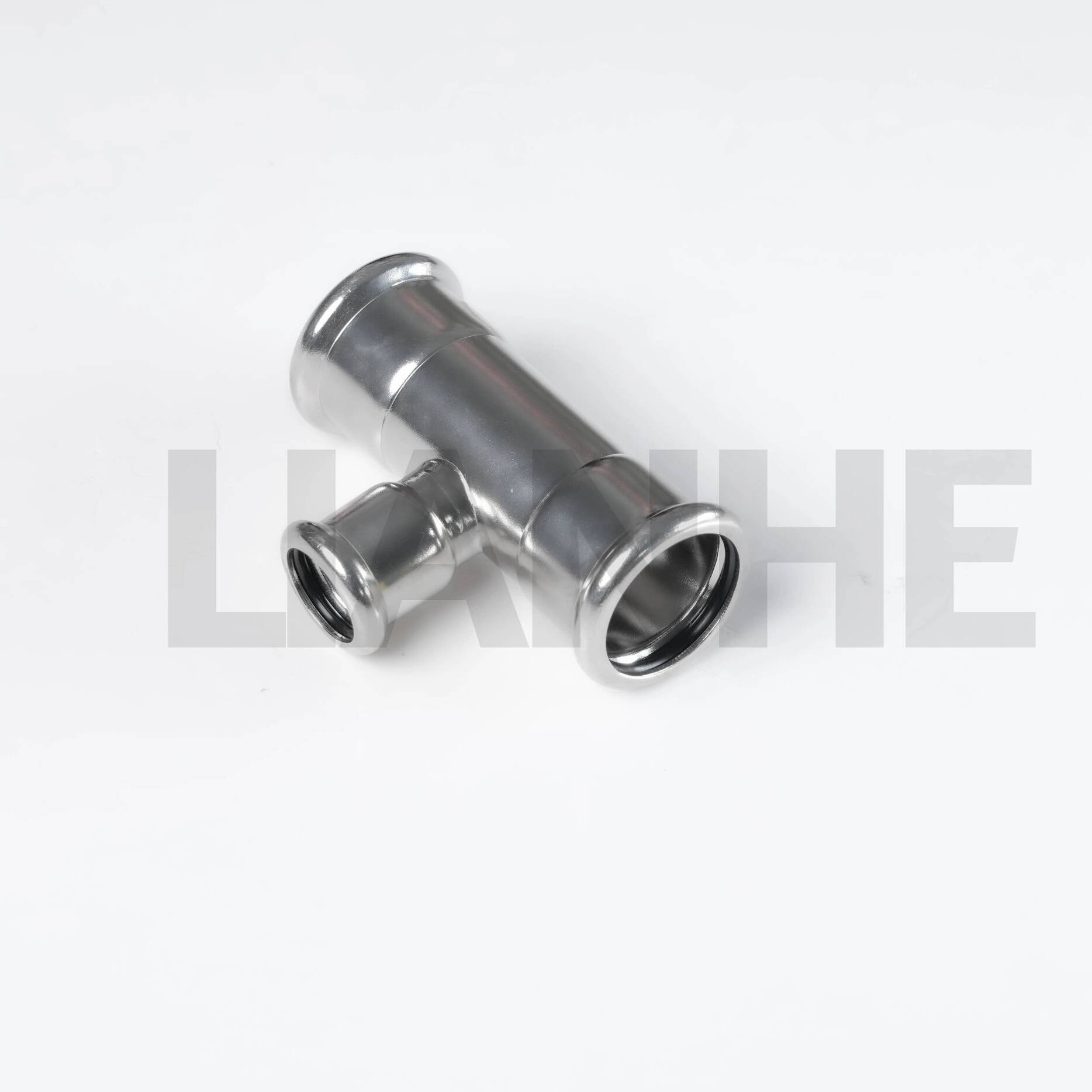

Erittäin puhtaasta ruostumattomasta teräksestä valmistetut 304/316L Reducer T-puristinliittimet nestejärjestelmille

Yleiskatsaus

Erittäin puhtaat ruostumattomasta teräksestä valmistetut 304/316L Reducer Tee Press Fittings -liittimet ovat tarkasti suunniteltuja putkikomponentteja, jotka on suunniteltu yhdistämään halkaisijaltaan erikokoisia putkia puristussovitusjärjestelmissä säilyttäen samalla virtauksen eheys ja puhtaus. Nämä 304- tai 316L ruostumattomasta teräksestä valmistetut T-paidat on puristettu (ISO 6122 -yhteensopiva) ja sileä reikä, mikä sopii erinomaisesti erittäin puhtaisiin ja syövyttäviin nesteisiin.

Ominaisuudet

Ensiluokkainen materiaali ja viimeistely:

304L (vähähiilinen) tai 316L (erittäin vähähiilinen) ruostumaton teräs, passivoitu pinta (Ra ≤0,8μm) erittäin puhtaita järjestelmiä varten, mikä vähentää metalli-ionien huuhtoutumista lääke- ja puolijohdeprosesseissa.

Saumaton rakenne (ei hitsejä) minimoi hiukkasten juuttumisen, mikä on kriittistä erittäin puhtaan veden ja kaasun sovelluksissa.

Press-Fit-teknologian edut:

ISO 6122 -standardin mukaiset puristuspäät luovat pysyvät, vuotamattomat liitokset 3 sekunnissa käyttämällä hydraulista puristustyökalua, mikä lyhentää asennusaikaa 50 % verrattuna kierteitettyihin supistimeen.

Yhteensopiva ruostumattomasta teräksestä, kuparista ja PEX-putkista (OD: 15mm-63mm), visuaalisilla osoittimilla (muodontunut puristusrengas) varmistamaan oikean istuvuuden.

Virtaus-optimoitu muotoilu:

Supistimen T-muotoilu (esim. 54 mm x 42 mm) varmistaa sujuvan siirtymisen putkikokojen välillä, 45°:n sisääntulokulmalla minimoiden turbulenssin ja painehäviön 20 % teräviin supistimeen verrattuna.

Vahvistettu haaraliitäntä (1,5x seinämän paksuus) kestää painepiikkejä monilinjaisissa järjestelmissä, soveltuu jopa 16 baariin (232 PSI) 20 °C:n lämpötilaan.

Vaatimustenmukaisuus ja sertifiointi:

Täytä EN 10226-1, NSF/ANSI 61 ja 3-A saniteettistandardit, ja kriittisiin sovelluksiin on saatavilla materiaalin jäljitettävyysraportteja ja tehtaan sertifikaatteja.

316L-versio tarjoaa erinomaisen rakeiden välisen korroosionkestävyyden, mikä sopii erinomaisesti erittäin puhtaiden järjestelmien hitsaukseen ilman hitsauksen jälkeistä hehkutusta.

Sovellus

Täydellinen erittäin puhtaille ja syövyttäville nestejärjestelmille:

Lääkkeiden valmistus: Puhtaiden höyrylinjojen ja puhdistetun veden (PW) järjestelmien yhdistäminen 316 litran ruostumattomalla teräksellä, joka täyttää USP Class VI ja FDA 21 CFR Part 177 vaatimukset.

Puolijohteiden valmistus: Ultrapuhdas vesi (UPW) ja kemiallinen mekaaninen tasoituslinja (CMP), joissa passivoidut pinnat estävät hiukkaskontaminaation.

Ruoka ja juoma: Juomien sekoitusjärjestelmät ja meijerituotteiden pastörointilinjat, jotka ovat 3-A terveysstandardien mukaisia ​​suoralle elintarvikekosketukselle.

Biotekniikka ja tutkimus: Laboratorion nesteensiirtolinjat soluviljelyalustoja ja reagensseja varten, joissa puristusliitokset eliminoivat langan kontaminaatioriskin.

FAQ

K: Voidaanko näitä supistusputkia käyttää muoviputkien kanssa?

V:Kyllä, yhteensopiva oikean ulkohalkaisijan omaavien PEX- ja PB-putkien kanssa, mutta vältä käyttöä jäykkien muoviputkien kanssa korkeassa paineessa.

K: Mikä on lämpötila-alue 316L ruostumattomalle teräkselle?

V:-250°C - 450°C, sopii kryogeenisiin etanolilinjoihin ja kuuman veden desinfiointijärjestelmiin.

K: Kuinka puhdistaa liitos erittäin puhtaita sovelluksia varten?

V:Käytä deionisoitua vesihuuhtelua tai höyrysterilointia; Vältä hankaavia puhdistusaineita, jotka voivat naarmuttaa passivoitunutta pintaa.

K: Voidaanko puristusliitosta käyttää tyhjiöjärjestelmissä?

V:Kyllä, mekaaninen lukitus tarjoaa luotettavan tiivistyksen tyhjiöolosuhteissa (29" Hg asti), mutta metalli-metallitiivisteitä suositellaan äärimmäisissä tyhjiöissä.
