Korkeapaineinen ruostumaton teräs F/M/F kierre T-luokka 150

Yleiskatsaus

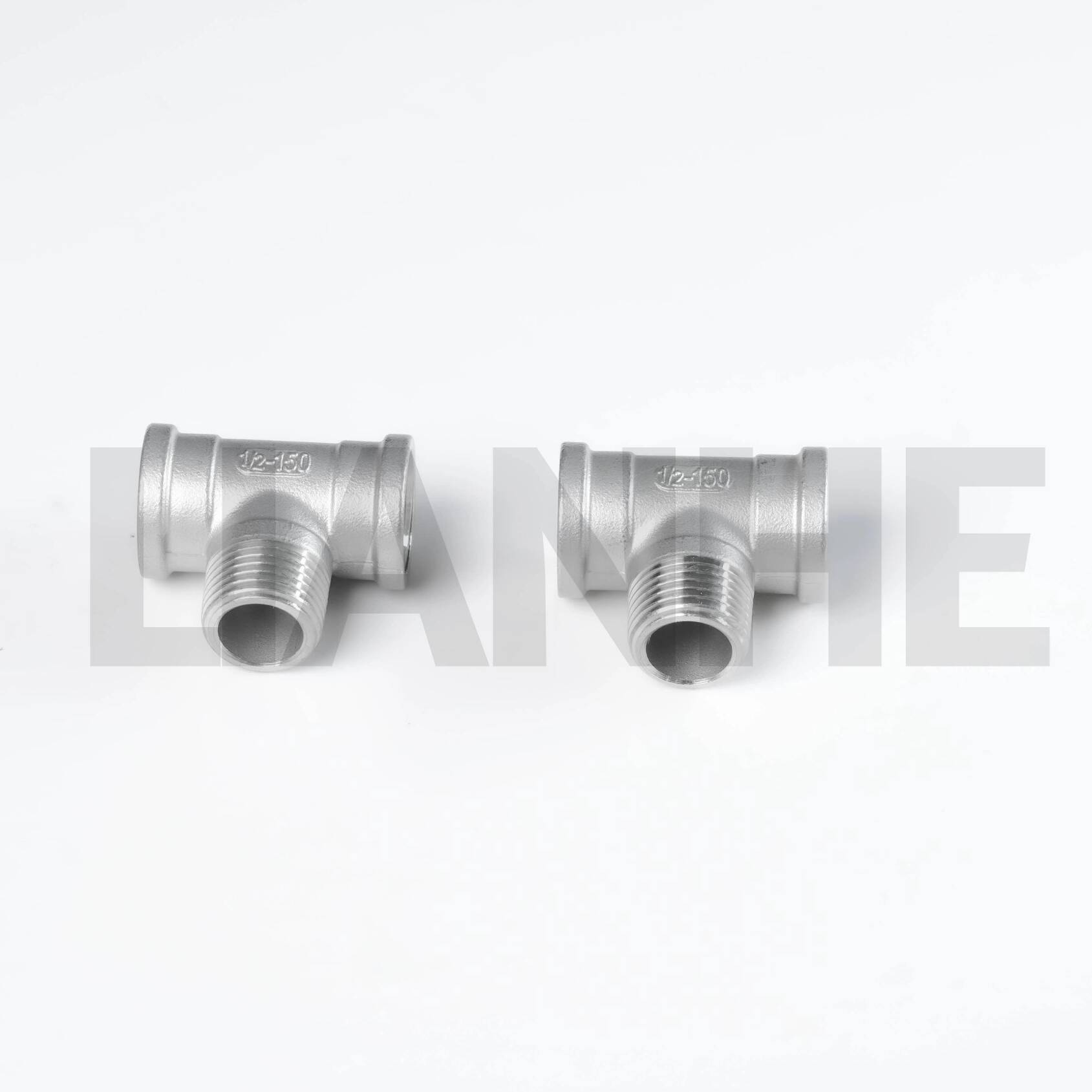

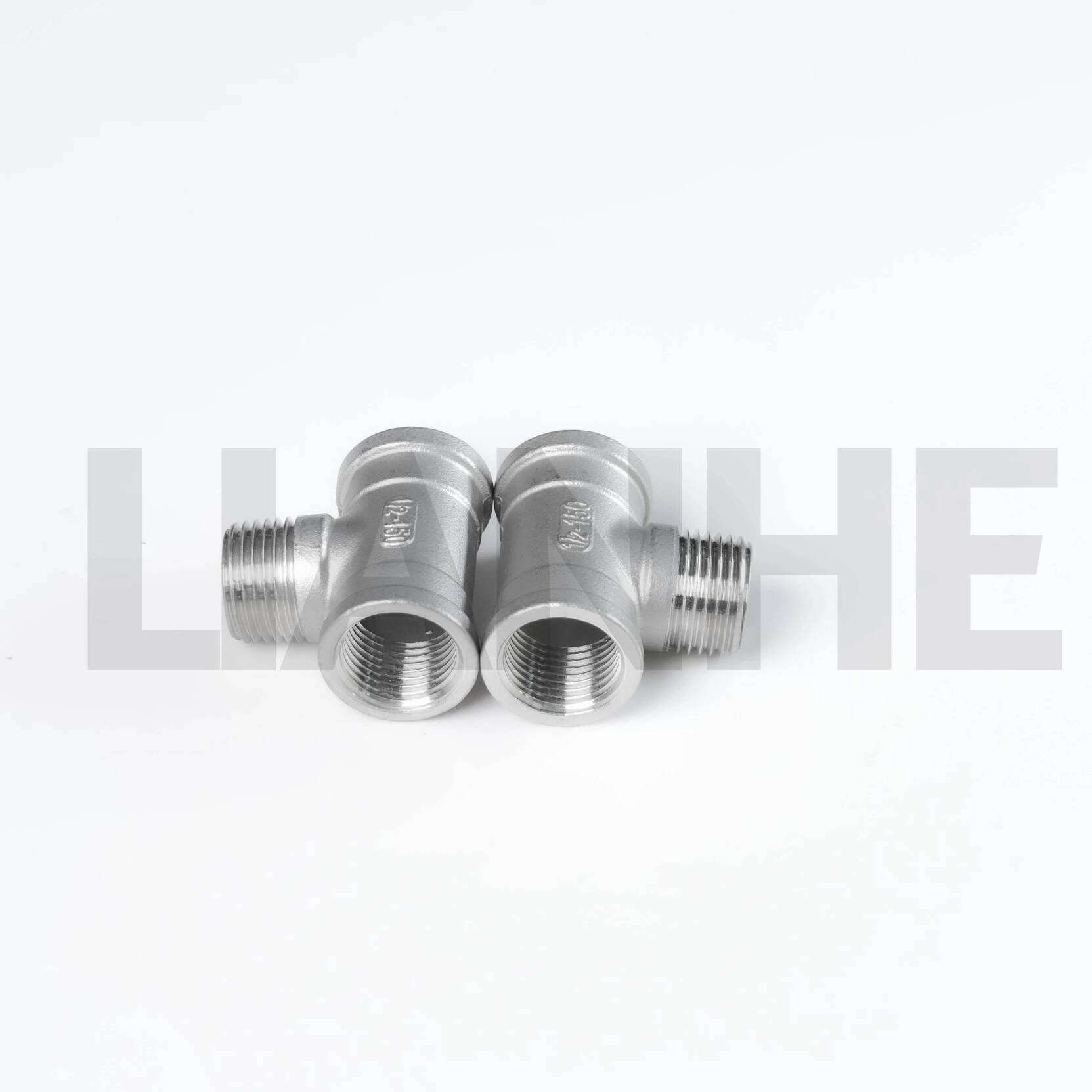

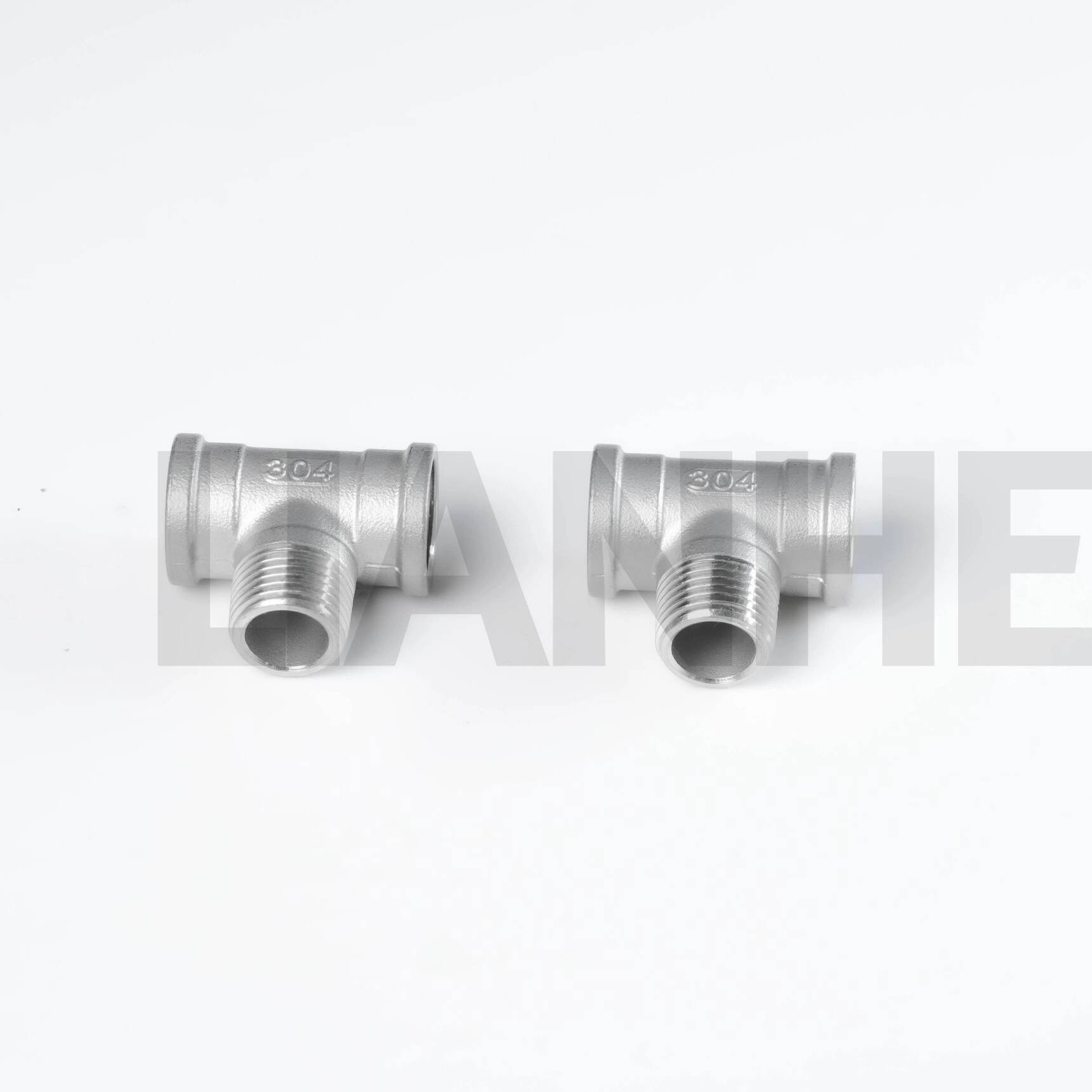

Korkeapaineinen ruostumattomasta teräksestä valmistettu F/M/F-kierre Tee Class 150 on monipuolinen putkiliitos, joka on suunniteltu luomaan kolmisuuntaisia ​​liitoksia kierreputkijärjestelmissä. Siinä on kaksi naaras-NPT- ja yksi uros-NPT-kierre joustavia haarakokoonpanoja varten. Ruostumattomasta teräksestä 304 tai 316 valmistettu tee tarjoaa vankan ratkaisun keskipaineisiin sovelluksiin, jotka edellyttävät luotettavaa virtauksen jakautumista.

Ominaisuudet

Mixed Thread -kokoonpano:

Kaksi naaraspuolista NPT (F) -kierrettä pääjohdossa ja yksi uros NPT (M) -kierre haarassa (tai päinvastoin), mikä mahdollistaa suoran liittämisen venttiileihin, putkiin ja instrumentteihin ilman sovittimia.

ANSI B1.20.1 -standardin mukaiset kierteet (60° kartio), mitoitettu jopa 300 PSI:n (luokka 150) työpaineille sopivalla tiivisteaineella (PTFE-teippi tai putkimassa).

Vahvistettu rakennesuunnittelu:

Paksumpi seinä haaraliitoksessa (1,3x pääseinä) kestää painepiikkejä, mikä vähentää muodonmuutosriskiä korkeavirtausjärjestelmissä (esim. 400 GPM 3" teelle).

Sileä sisäpinta (Ra ≤1,6 μm) minimoi turbulenssia ja 90° haarakulma tasapainottaa virtauksen jakautumista.

Materiaali ja suorituskyky:

304 ruostumaton teräs (ASTM A312) yleiseen teolliseen käyttöön; 316 ruostumaton teräs (ASTM A316) syövyttäviin ympäristöihin, lämpötila-alueella -20°C - 180°C.

Schedule 40 seinämäpaksuus varmistaa kestävyyden keskipaineisissa sovelluksissa, ja vetolujuus on vähintään 515 MPa.

Vaatimustenmukaisuus ja monipuolisuus:

Täyttää ASME B16.11- ja MSS SP-83 -standardit, saatavana koossa 1/8" - 4" NPS, yhtä suurella T-liitännällä (kaikki kierteet samankokoisia) ja supistavilla T-vaihtoehdoilla (oksa pienempi).

Sovellus

Täydellinen kierrehaaroittamiseen teollisissa ja kaupallisissa järjestelmissä:

Paineilmaverkot: Liitäntöjen luominen pääilmalinjoista suodattimiin, kuivaimiin ja pneumaattisiin työkaluihin tehdasasetuksissa, 304 ruostumattomalla teräksellä, joka kestää kosteuskorroosiota.

Hydronic lämmitysjärjestelmät: Kuuman veden jakaminen kattiloista liikerakennusten lämpöpattereihin, luokka 150, joka sopii 150 PSI:n painejärjestelmiin.

Chemical Laboratories: Haaroittuvat kemikaalien syöttölinjat reaktoreihin ja analysaattoreihin, joissa 316 ruostumaton teräs kestää mietoa happoa ja liuottimia.

Meren putkityöt: Laivojen makean veden ja jätevesilinjojen yhdistäminen 316 ruostumattomalla teräksellä, joka kestää suolaisen veden höyryä ja tärinää.

FAQ

K: Mikä on F/M/F tee:n vakiokierteen suuntaus?

V:Tyypillisesti kaksi naaraskierrettä tulo-/ulostulossa ja urospuolinen kierre haarassa, mutta mukautettuja suuntauksia on saatavana tiettyihin sovelluksiin.

K: Voidaanko tätä teetä käyttää levenevien putkiliittimien kanssa?

V:Ei, suunniteltu NPT-kierteille; käytä leveä-NPT-sovitinta, jotta se on yhteensopiva levettyneiden letkujärjestelmien kanssa.

K: Kuinka estää kierretiivisteaineen pääsy putkistoon?

V:Levitä tiivisteainetta 1-2 kierrettä taaksepäin päästäksesi välttääksesi pursottamisen virtausreitille, erityisesti halkaisijaltaan pienissä teeissä.

K: Sopiiko t-paita korkean tärinän ympäristöihin?

V:Kyllä, mutta käytä lukkomutterialuslevyjä tai kierrelukitusseosta löystyneiden liitosten estämiseksi, erityisesti koneisiin asennetuissa putkistoissa.

Tämä ruostumattomasta teräksestä valmistettu liitin tarjoaa luotettavan suorituskyvyn ja on olennainen osa kestävissä ja tiiviissä putkistojärjestelmissä. Ota yhteyttä jo tänään saadaksesi ilmaisen näytteen tai keskustellaksesi räätälöintitarpeistasi.
