Kestävä ruostumattomasta teräksestä valmistettu sokea laippa putkilinjan tiivistämiseen

Yleiskatsaus

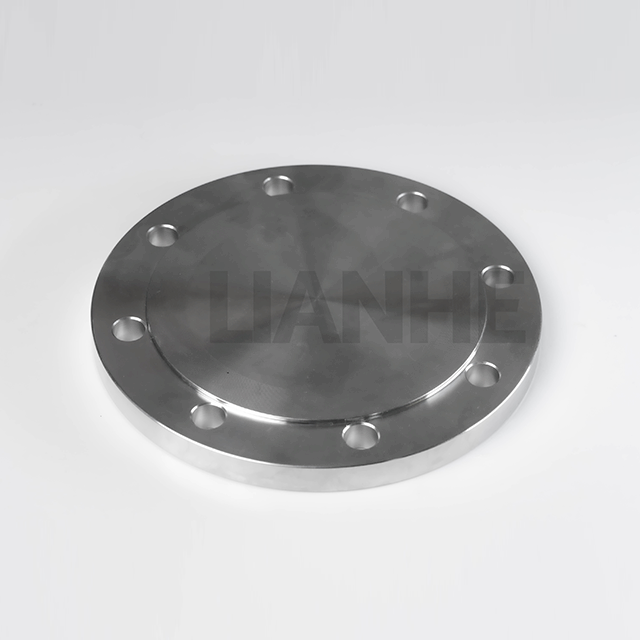

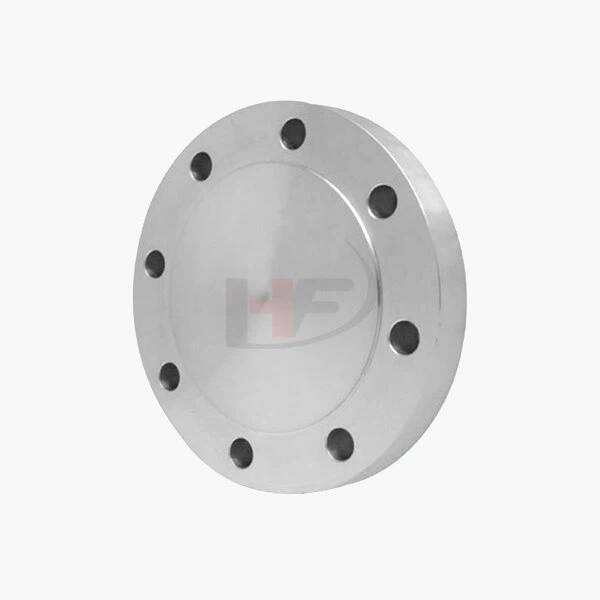

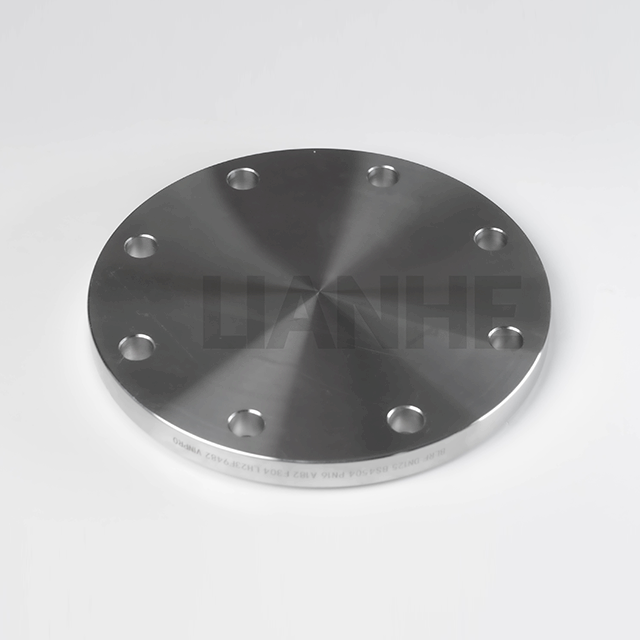

Korkean eheyden ruostumattomasta teräksestä valmistettu sokkolaippa on korkealuokkainen putkiliitin, joka on suunniteltu tiivistämään pysyvästi putkilinjan päät tai mahdollistamaan tarkastus- ja huoltotyöt korkeapaineisissa ja syövyttävissä ympäristöissä. Tämä laippa on valmistettu ruostumattomasta teräksestä 304 tai 316, ja siinä on kiinteä kiekko ja pultinreiät, jotka ovat ANSI B16.5 -yhteensopivat, mikä varmistaa vuotamattoman suorituskyvyn ja rakenteellisen vakauden.

Ominaisuudet

Vankka rakenne:

Kiinteä ruostumaton teräslevy (304/316), jonka paksuus on ASME B16.5:n mukainen (luokka 150-2500), mitoitettu käyttöpaineille 2500 PSI:iin asti (316 ruostumaton teräs, luokka 300).

Tasainen kohotettu pinta (RF) tai tasainen pinta (FF) viimeistely (Ra ≤1,6 μm) takaa optimaalisen tiivistekontaktin, mikä vähentää vuotoriskiä 40 % karkeisiin pintoihin verrattuna.

Tarkkuustyöstö:

Pultin reiät on porattu tarkkoihin ympyröihin (P.C.D.) ANSI B16.5:n mukaan, mikä varmistaa kohdistuksen vastinlaippojen kanssa ja tasaisen kuorman jakautumisen pulttien välillä.

Viistetyt reunat estävät purseet ja helpottavat tiivisteiden asennusta valinnaisilla vastaporatuilla rei'illä hylsyhitsauspulteille kovaa tärinää koskevissa sovelluksissa.

Korroosion- ja lämpötilankesto:

316 ruostumattomasta teräksestä valmistettu variantti kestää kloridipisteitä meri- ja kemiallisissa ympäristöissä, kun taas 304 on ihanteellinen yleiseen teollisuuskäyttöön (lämpötila-alue: -250 °C - 800 °C).

Passivoitu pinta (316) vähentää metalli-ionien huuhtoutumista, FDA 21 CFR Part 177:n mukainen elintarvikekäyttöön.

Vaatimustenmukaisuus ja sertifiointi:

Täytä ASME B16.5, ISO 1092-1 ja NACE MR0175 (316 ruostumaton teräs), materiaalien jäljitettävyysraportit ja tehtaan sertifikaatit ovat käytettävissä auditointia varten.

Sovellus

Täydellinen putkistojen tiivistämiseen ja pääsyyn kriittisiin järjestelmiin:

Öljy ja kaasu alavirtaan: Putkilinjan päätepisteiden tiivistäminen jalostamoissa ja petrokemian tehtaissa 316 ruostumattomalla teräksellä, joka kestää rikkivetyä korroosiota.

Ruoka ja juoma: Tarjoaa pääsyaukkoja meijereiden ja panimoiden säiliöiden puhdistamiseen, 304 ruostumatonta terästä, jotka täyttävät 3-A terveysstandardit suoralle elintarvikekosketukselle.

Sähköntuotanto: Höyryputkiston testipisteiden tiivistäminen lämpölaitoksissa, jotka kestävät 550 °C ja 200 baarin painetta yhdistetyissä järjestelmissä.

Meritekniikka: Tiivistys rungon läpiviennit ja painolastitankin liitäntäkohdat, 316 ruostumatonta terästä kestävät jatkuvan meriveteen upotuksen.

FAQ

K: Kuinka valita oikea laippaluokka sovellukselleni?

V:Valitse käyttöpaineen perusteella (esim. luokka 150 ≤300 PSI:lle, luokka 300 ≤800 PSI), joka on kuvattu ASME B16.5:n paine-lämpötilataulukoissa.

K: Voidaanko sokkolaippoja käyttää uudelleen?

V:Kyllä, jos pinta on ehjä ja puhdistettu perusteellisesti; vaihda tiivisteet ja pultit luotettavaa uudelleensulkua varten.

K: Mitä tiivistemateriaalia suositellaan korkean lämpötilan höyrylle?

V:Käytä grafiitti- tai metallivaippaisia ​​tiivisteitä (650°C asti), vältä PTFE-tiivisteitä, jotka hajoavat yli 260°C:ssa.

K: Onko olemassa kevyitä vaihtoehtoja offshore-sovelluksiin??

V:Kyllä, saatavilla on kevyitä 316 ruostumattomasta teräksestä valmistettuja laippoja, joissa on pienennetty pulttikuviointi ja jotka täyttävät offshore-alustojen DNVGL-standardit.
