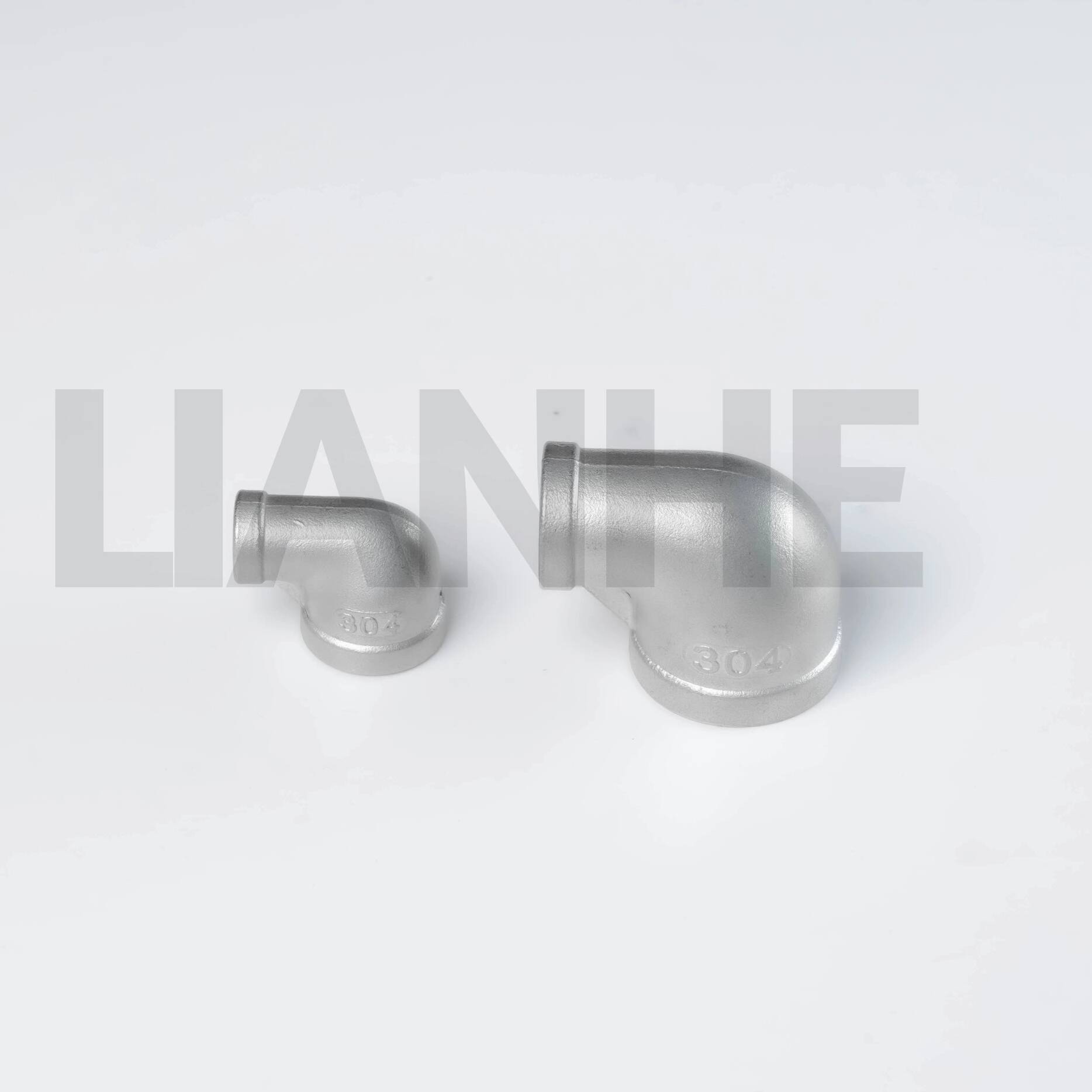

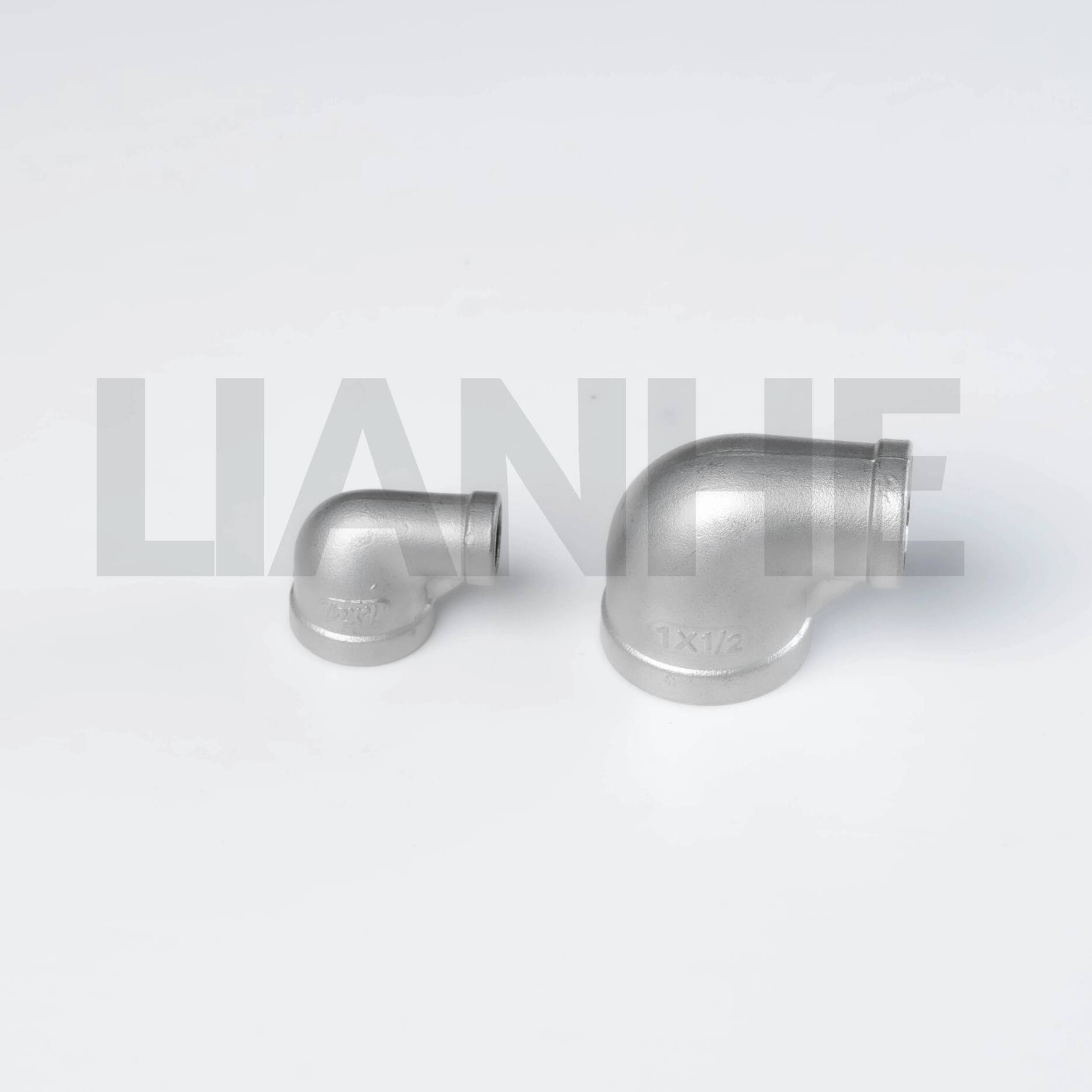

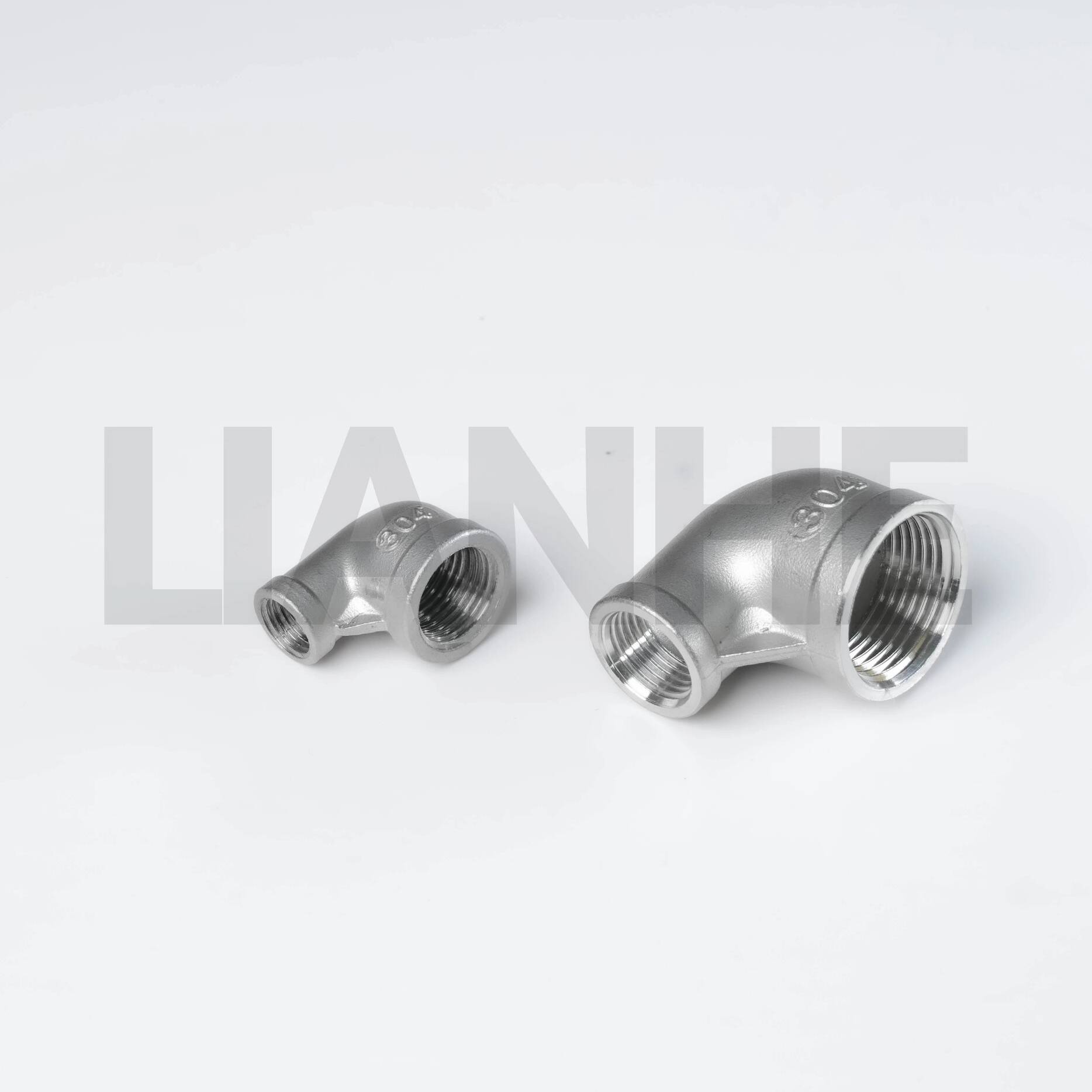

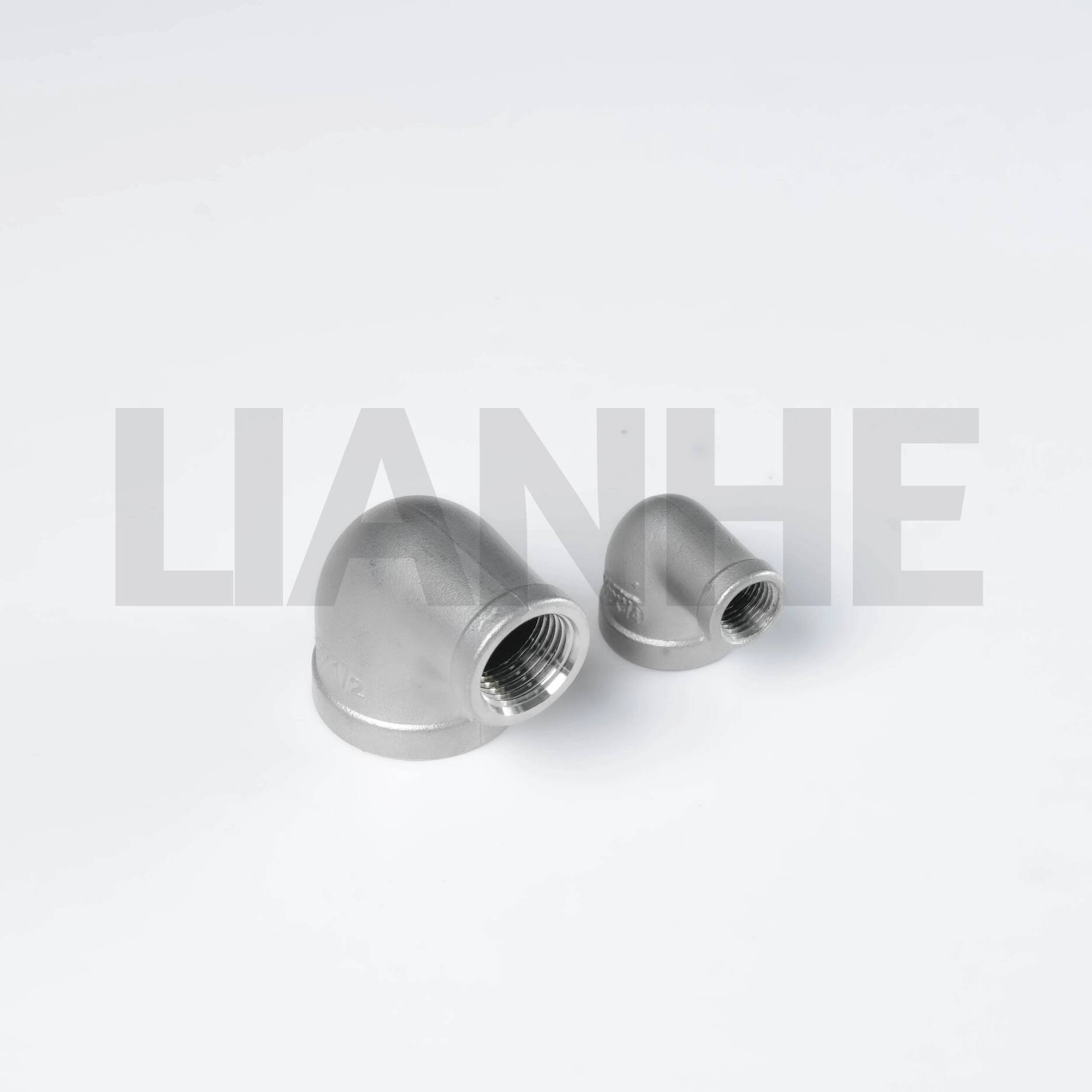

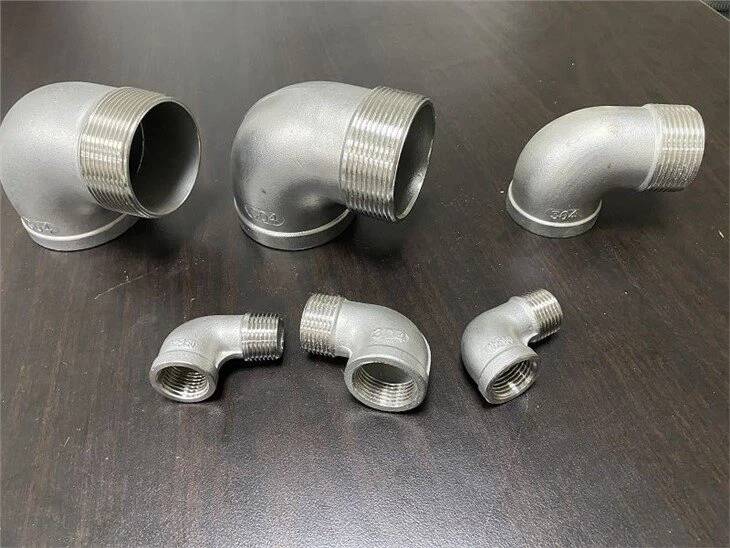

90 DEG ruostumattomasta teräksestä valmistetut naaraskierteiset kulmaliittimet putkijärjestelmiin

Yleiskatsaus

90 asteen ruostumattomasta teräksestä valmistetut naaraskierrekulmaliittimet ovat tarkasti suunniteltuja putkikomponentteja, jotka on suunniteltu muuttamaan putken suuntaa kierteitetyissä putkijärjestelmissä säilyttäen samalla rakenteen eheyden ja vuodonkestävyyden. Valmistettu korkealaatuisesta 316 ruostumattomasta teräksestä (ASTM A312), näissä mutkissa on sileät sisäpinnat ja tarkat kierremitat, jotka takaavat saumattoman virtauksen ja turvalliset liitokset syövyttävissä ja erittäin puhtaissa sovelluksissa.

Ominaisuudet

Ensiluokkaiset materiaalit ja rakenne:

316 ruostumaton teräs (3,5 % molybdeenipitoisuus) tarjoaa erinomaisen kestävyyden kloridin aiheuttamaa piste- ja rakokorroosiota vastaan, 50 % kestävämpää kuin ruostumaton teräs 304 meriympäristöissä.

Investointivaluprosessi varmistaa tasaisen seinämän paksuuden (±10 % toleranssi) ja tasaisen reiän (Ra ≤1,6 μm), mikä vähentää turbulenssia ja sedimentin kertymistä.

Tarkkuuskierteitys:

Naaraspuoliset NPT-kierteet (ANSI/ASME B1.20.1) 60°:n kierrekulmalla ja 11,5 kierrettä tuumaa kohden (1/2"-2" koolle), testattu 1,5-kertaisella käyttöpaineella vuotamattomien liitäntöjen vuoksi.

Viistetyt tulo-/poistoreunat estävät purseet ja helpottavat putken sisäänvientiä, mikä lyhentää asennusaikaa 20 %.

Monipuolinen muotoilu:

Saatavana nimellisputkikokoina (NPS) 1/8" - 4", aikataulun 40 (vakiopaine) ja aikataulun 80 (korkeapaine) vaihtoehdoilla (jopa 3 000 PSI).

90°:n kulma tarjoaa optimaalisen virtaussuunnan muutoksen ja minimoi painehäviön. Säde on 1,5x putken halkaisija tasaista laminaarista virtausta varten.

Vaatimustenmukaisuus ja sertifiointi:

Täytä ASTM A312-, ASME B16.11- ja MSS SP-83 -standardit, ja materiaalien jäljitettävyysraportit ovat saatavilla kriittisiin sovelluksiin (esim. lääketeollisuus, ilmailu).

Passivoitunut pinta (oksidikerroksen poisto) erittäin puhtaisiin järjestelmiin, vähentää metalli-ionien huuhtoutumista deionisoidussa vedessä ja kemiallisia prosesseja.

Sovellus

Ihanteellinen putkijärjestelmiin, jotka vaativat korroosionkestävyyttä ja tarkkaa suunnanvaihtoa:

Meritekniikka: Suolaisen veden jäähdytysjärjestelmät, laivan putkistot ja offshore-alustat, joissa 316 ruostumaton teräs kestää meriveden korroosiota yli 10 vuotta.

Kemiallinen käsittely: Erittäin puhtaat kemialliset siirtolinjat, jotka ovat yhteensopivia aggressiivisten väliaineiden, kuten rikkihapon, natriumhydroksidin ja orgaanisten liuottimien kanssa.

Elintarvikkeet ja lääkkeet: Saniteettisovellukset sähkökiillotetuilla pinnoilla (Ra ≤0,8 μm), jotka ovat 3-A saniteettistandardien ja FDA 21 CFR osan 177 mukaisia.

LVI ja jäähdytys: Lauhdeputket, kylmäaineputket ja paineilmajärjestelmät ankarissa ympäristöissä (esim. rannikkolaitokset, teollisuuden pakastimet).

FAQ

K: Voidaanko nämä mutkat hitsata kierrettämisen sijaan?

V:Ei, nämä ovat kierreliittimiä; käytä hitsattuihin sovelluksiin päittäishitsi kulmia (ASTM A403 WP316).

K: Mikä on 316 ruostumattoman teräksen lämpötila-alue??

V:-250 °C - 800 °C, sopii kryogeenisiin ja korkean lämpötilan prosesseihin asianmukaisella lämpöeristyksellä.

K: Kuinka puhdistaa passivoitunut pinta erittäin puhtaita järjestelmiä varten?

V:Huuhtele deionisoidulla vedellä tai käytä hankaamattomia puhdistusaineita; Vältä kloridipohjaisia ​​liuottimia korroosionkestävyyden ylläpitämiseksi.

K: Onko ei-magneettisia vaihtoehtoja saatavilla?

V:Kyllä, 316L ruostumaton teräs (vähähiilinen) tarjoaa alhaisen magneettisen läpäisevyyden ja sopii ihanteellisesti magneettikuvauslaitteiston (MRI) putkistoon.
