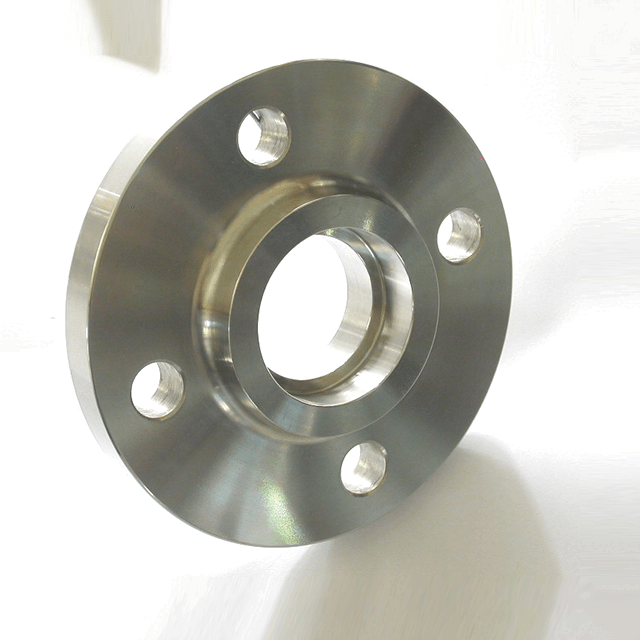

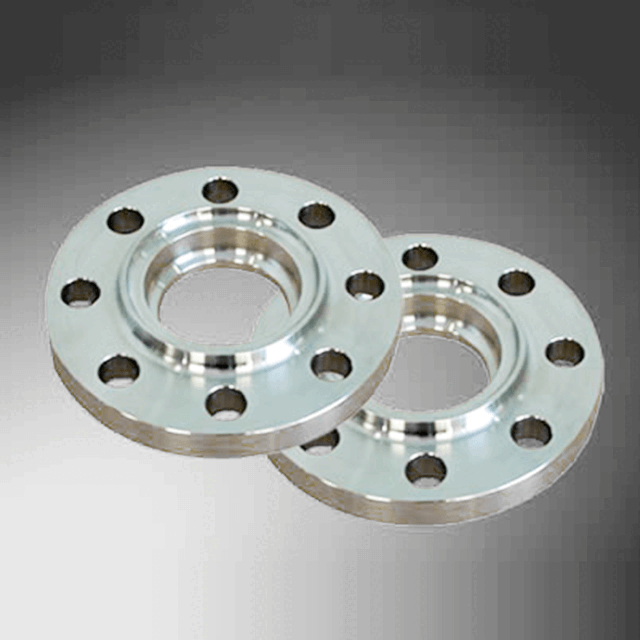

Ruostumattomasta teräksestä valmistettu hitsauslaippa

Tekniset tiedot

Kokoalue:1/2"–3" (DN15–DN80)

ASME paineluokka:Luokka 150–1500

JIS-paineluokitukset:5K, 10K ja 20K

Saatavilla olevat pintatyypit:

• Kohotetut kasvot (RF)

• Litteät kasvot (FF)

• rengastyyppinen liitos (RTJ)

• Miehen kasvot

• Naisen kasvot

• Kielen kasvot (T)

• Groove Face (G)

Sovellettavat valmistusstandardit:ASME/ANSI B16.5 ja JIS B 2220

Saatavilla olevat materiaalit:

• ASTM A182 F304

• ASTM A182 F304L

• ASTM A182 F316

• ASTM A182 F316L

• ASTM A182 F310S

• ASTM A182 F321

• ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 Duplex ruostumaton teräs

• S32205 Duplex ruostumaton teräs

• S32750 Super Duplex ruostumaton teräs

• S32760 Super Duplex ruostumaton teräs

• 904L ruostumatonta terästä

Valmistusprosessi:Taonta ja tarkkuus CNC-työstö

Tuotemerkintä:LOGO–Koko–Paineluokitus–Vakio–Materiaali–Lämpönumero. Lisätiedot voidaan merkitä asiakkaan toiveiden mukaan.

Pintakäsittelyvaihtoehdot:Rasvanpoisto ja puhdistus tai peittaus

Vakiopakkaus:Kuplakääre tai muovisuoja, puiset kotelot tai kuormalavat

Sertifikaatit:GB/T 19001-2016, ISO 9001:2015 ja soveltuvien tuotteiden CE-dokumentaatio

Merkki:LIANHE

HS-koodi: 7307210000

Alkuperäpaikka:Wenzhou, Zhejiang, Kiina

Lopulliset mitat, paineluokka, päällystystyyppi, materiaaliluokka, valmistusstandardi, testausvaatimukset ja pintakäsittely tulee vahvistaa aiotun putkiston ja liitososien mukaan.

Paineluokitukset ja -standardit

Tuotteita on saatavana ASME/ANSI B16.5 -paineluokkien mukaan Class 150 - Class 1500. JIS-kokoonpanot ovat saatavilla 5K-, 10K- ja 20K-paineluokissa.

ASME Class ja JIS K luokitukset käyttävät erilaisia ​​mittajärjestelmiä ja paine-lämpötila-suhteita. Niitä ei pidä kohdella suoraan vastaavina.

Todellinen sallittu työpaine riippuu:

• Materiaaliluokka

• Käyttölämpötila

• Nimellinen koko

• Sovellettava standardi

• Paineluokka

• Kasvotyyppi

• Tiivisteiden valinta

• Pulttimateriaalit

• Kuljetettu väliaine

Asiakkaiden tulee ilmoittaa täydellinen standardi ja paineen nimitys tarjousta pyytäessä, kuten ASME B16.5 Class 150 tai JIS B 2220 10K.

Edessä vaihtoehdot

Kohotetut kasvot

Kohotetut kasvot -kokoonpano tarjoaa määritellyn tiivistekontaktialueen, ja sitä käytetään laajalti teollisuusputkijärjestelmissä. Tarvittava pintakäsittely tulee valita tiivistetyypin ja sovellettavan standardin mukaan.

Litteät kasvot

Litteät kasvot -kokoonpano tarjoaa tiivistyspinnan koko pinnan poikki. Oikeat tiivisteen mitat ja yhteensopivuus komponenttien kanssa tulee varmistaa ennen asennusta.

Rengastyyppinen liitos

RTJ-kokoonpanossa käytetään tarkkuuskoneistettua rengasuraa ja yhteensopivaa metallirengastiivistettä. Urien mitat, renkaan numero, tiivisteen materiaali, kovuus ja pinnan kunto tulee määrittää sovellettavan standardin mukaisesti.

Miehen ja naisen kasvot

Uros- ja naaraspäällysteissä käytetään toisiaan täydentäviä kohotettuja ja upotettuja pintoja tiivisteen kohdistamiseen ja pitämiseen. Molemmat liitoskomponentit on valmistettava yhteensopivien mittojen mukaan.

Tongue and Groove Face

Kielekkeen ja uran pinnat käyttävät yhteensopivia ulokkeita ja syvennyksiä tiivisteen sijoittamiseen ja suojaamiseen. Kielekekomponentti on yhdistettävä saman standardin mukaan valmistettuun yhteensopivaan urakomponenttiin.

Materiaalivaihtoehdot

Saatavilla on laaja valikoima austeniittisia, duplex-, superduplex- ja runsasseosteisia ruostumattomia teräsmateriaaleja.

Austeniittista ruostumatonta terästä

ASTM A182 F304, F304L, F316, F316L, F310S, F321 ja F347 tarjoavat erilaisia ​​korroosionkestävyyden, lämpötilan kestävyyden, hitsattavuuden ja mekaanisen suorituskyvyn tasoja.

Duplex ruostumaton teräs

S31803- ja S32205-ruostumattomissa duplex-teräksissä yhdistyvät hyvä mekaaninen lujuus ja parannettu kestävyys kloridijännityskorroosiohalkeilua vastaan.

Super Duplex ruostumaton teräs

S32750 ja S32760 tarjoavat suuremman lujuuden ja paremman korroosionkestävyyden vaativiin kloridipitoisiin ja meriympäristöihin.

904L ruostumatonta terästä

904L on runsasseosteinen austeniittinen ruostumaton teräs, joka on suunniteltu sovelluksiin, jotka vaativat parempaa kestävyyttä tietyissä aggressiivisissa kemiallisissa ympäristöissä.

Materiaalin valinnan tulee perustua kuljetettavaan väliaineeseen, kemikaalipitoisuuteen, lämpötilaan, paineeseen, korroosio-olosuhteisiin, hitsausvaatimuksiin ja sovellettaviin projektispesifikaatioihin.

Valmistusprosessi

Tuotteet valmistetaan ruostumattomasta teräksestä ja viimeistellään tarkkuus-CNC-työstyksellä.

Tärkeimmät valmistusvaiheet voivat sisältää:

1. Raaka-aineiden tarkastus

2. Aihion leikkaus

3. Lämmitys ja taonta

4. Lämpökäsittely

5. Karkea koneistus

6. Tarkkuus CNC-työstö

7. Pinta- ja tiivistyspintojen työstö

8. Poraus ja mittakäsittely

9. Pintakäsittely

10. Testaus ja tarkastus

11. Tuotteen merkintä

12. Pakkaus

Tarkka valmistusreitti riippuu materiaalilaadusta, paineluokasta, pintatyypistä, koosta, testausvaatimuksista ja sovellettavasta standardista.

Takominen auttaa viimeistelemään materiaalin rakennetta ja tukee yhtenäisiä mekaanisia ominaisuuksia. Tarkka CNC-työstö auttaa ylläpitämään mittatarkkuutta, pulttireikien kohdistusta, tiivistepinnan geometriaa ja yhteensopivuutta yhteensopivien komponenttien kanssa.

Tuotteen merkintä ja jäljitettävyys

Vakiomerkinnät voivat sisältää:

• LIANHE logo

• Nimellinen koko

• Paineluokka tai JIS-luokitus

• Sovellettava standardi

• Materiaaliluokka ruostumaton teräs

• Lämpönumero

• Erä- tai jäljitettävyystiedot

Asiakaslogoja, yksityisiä brändejä, projektinumeroita, osto-tilausviitteitä ja muita räätälöityjä merkintöjä voidaan käyttää vahvistettujen vaatimusten mukaisesti.

Lämpönumeromerkintä tukee jäljitettävyyttä valmiin tuotteen, raaka-ainetodistuksen, valmistuskirjanpidon ja tarkastusasiakirjojen välillä.

Pintakäsittely

Pintakäsittelyvaihtoehtoja ovat rasvanpoisto ja puhdistus tai peittaus.

Rasvanpoisto ja puhdistus auttavat poistamaan koneistusöljyä, likaa ja prosessijäämiä valmiilta pinnalta.

Peittaus voi auttaa poistamaan oksidihilsettä, lämpösävyä, pinnan epäpuhtauksia ja takomisen, lämpökäsittelyn tai koneistuksen aikana joutunutta vapaata rautaa.

Lisäpassivointi, kiillotus, suojapinnoite tai erikoispuhdistus voi olla saatavilla asiakkaan ja projektin vaatimusten mukaan.

Tiivistepinta tulee suojata pintakäsittelyn, pakkaamisen, varastoinnin ja kuljetuksen aikana, jotta vältytään naarmuilta, kolhuilta, korroosiolta tai muilta vaurioilta, jotka voivat vaikuttaa tiivistyksen suorituskykyyn.

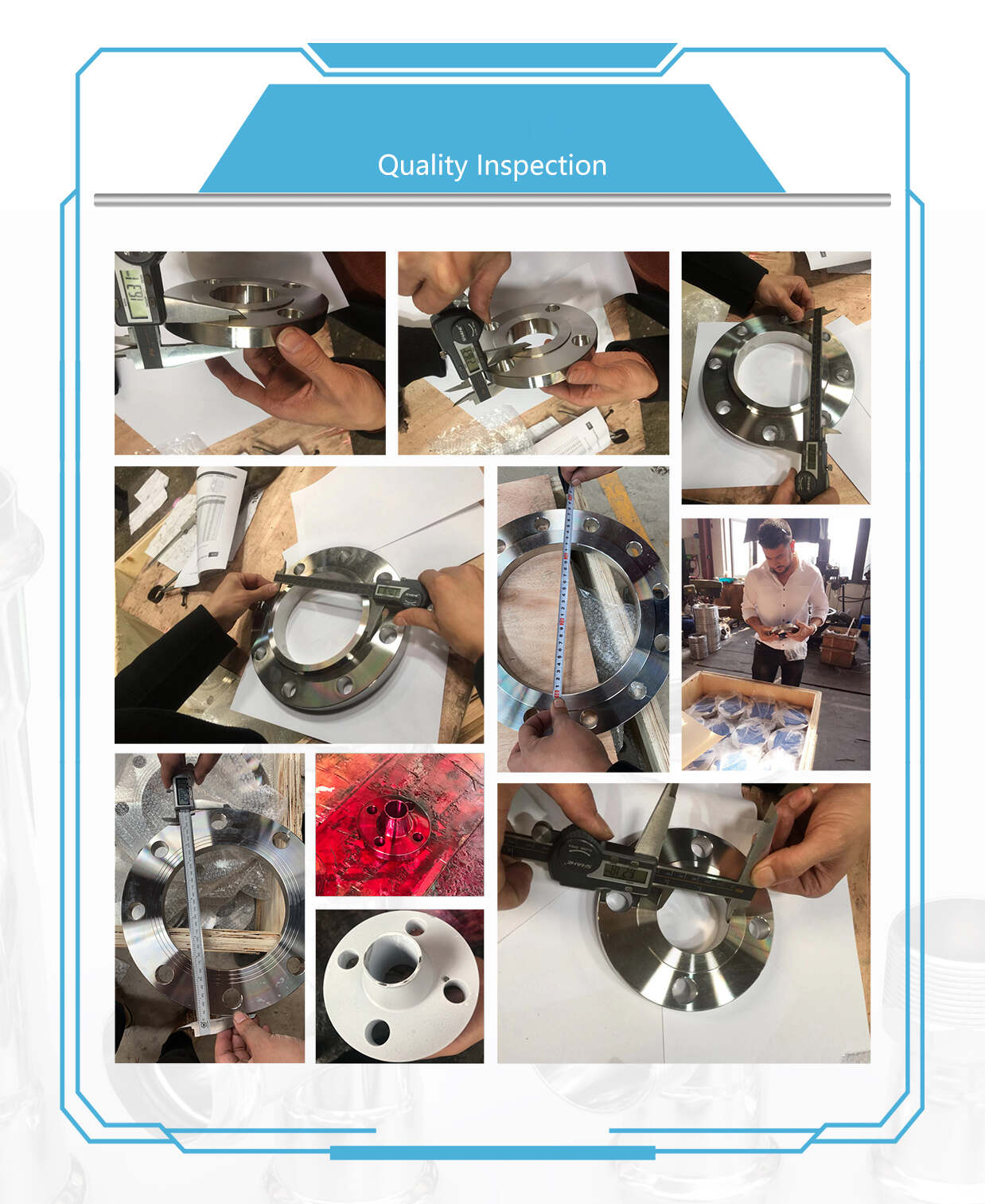

Tuotetestikohteet

Käytettävissä olevia testaus- ja tarkastusmenettelyjä ovat:

• Ultraäänitestaus (UT)

• Radiografinen testaus (RT), kun se on teknisesti soveltuvaa

• Positive Material Identification (PMI)

• Liquid Penetrant Testing (PT)

• Mittatarkastus

• Pinta- ja silmämääräinen tarkastus

• Kovuustestaus

• Materiaalitodistuksen tarkastus

• Merkintä ja jäljitettävyyden tarkastus

Vaaditut testimenetelmät, hyväksymiskriteerit, näytteenottosuhteet ja tarkastusstandardit tulee vahvistaa ennen tuotantoa.

Testausvaatimukset voivat vaihdella materiaalilaadun, taontakoon, paineluokan, asiakkaan spesifikaatioiden ja sovellettavan projektistandardin mukaan.

Tehdastarkastusraportit ja -todistukset

Tarkastusraportit ja niitä tukevat laatuasiakirjat voidaan toimittaa vahvistettujen tilausvaatimusten mukaisesti, mukaan lukien:

• Raaka-aineen tarkastustodistus

• EN 10204 3.1 Materiaalitestitodistus

• Tuhoamaton testausraportti

• Ultraäänitestausraportti

• PMI-testiraportti

• Liquid Penetrant Testing Report

• Mittatarkastusraportti

• Kovuustestiraportti

• Kolmannen osapuolen tarkastusraportti

• Muut hankekohtaiset laatuasiakirjat

Kolmannen osapuolen tarkastus, todistama testaus tai lisädokumentaatio voidaan järjestää, kun ne vahvistetaan ennen tuotantoa.

Tuotteen laadunvalvonta

LIANHE käyttää ISO 9001:2015 -standardiin perustuvaa laadunhallintajärjestelmää. Tuotantoprosesseja ohjataan materiaalin jäljitettävyyden, mittatarkkuuden, johdonmukaisen valmistuksen ja dokumentoidun tarkastuksen tukemiseksi.

Tärkeimmät laadunvalvontamenettelyt sisältävät:

1. Raaka-ainelaatujen, lämpölukujen, mittojen ja materiaalitodistusten tarkistaminen.

2. PMI-testien suorittaminen tarvittaessa metalliseoslaadun vahvistamiseksi.

3. Valvo taontalämpötilaa, muovaus- ja lämpökäsittelyprosesseja.

4. Mittojen tarkastus karkean ja tarkkuustyöstön aikana.

5. Tiivistyspinnan geometrian, pinnan kunnon ja viimeistelyn tarkistaminen.

6. Pultinreiän määrän, halkaisijan, sijainnin ja kohdistuksen tarkistaminen.

7. Suorittaa soveltuvia ainetta rikkomattomia ja kovuustestejä.

8. Tuotemerkintöjen tarkistaminen tilauksesta ja materiaalitodistuksista.

9. Lopullinen visuaalinen ja mittatarkastus ennen pakkaamista.

10. Tarkista määrät, etiketit, lähetysmerkit ja pakkaukset ennen lähettämistä.

Tuotteet hyväksytään toimitettaviksi soveltuvien tarkastusmenettelyjen suorittamisen jälkeen.

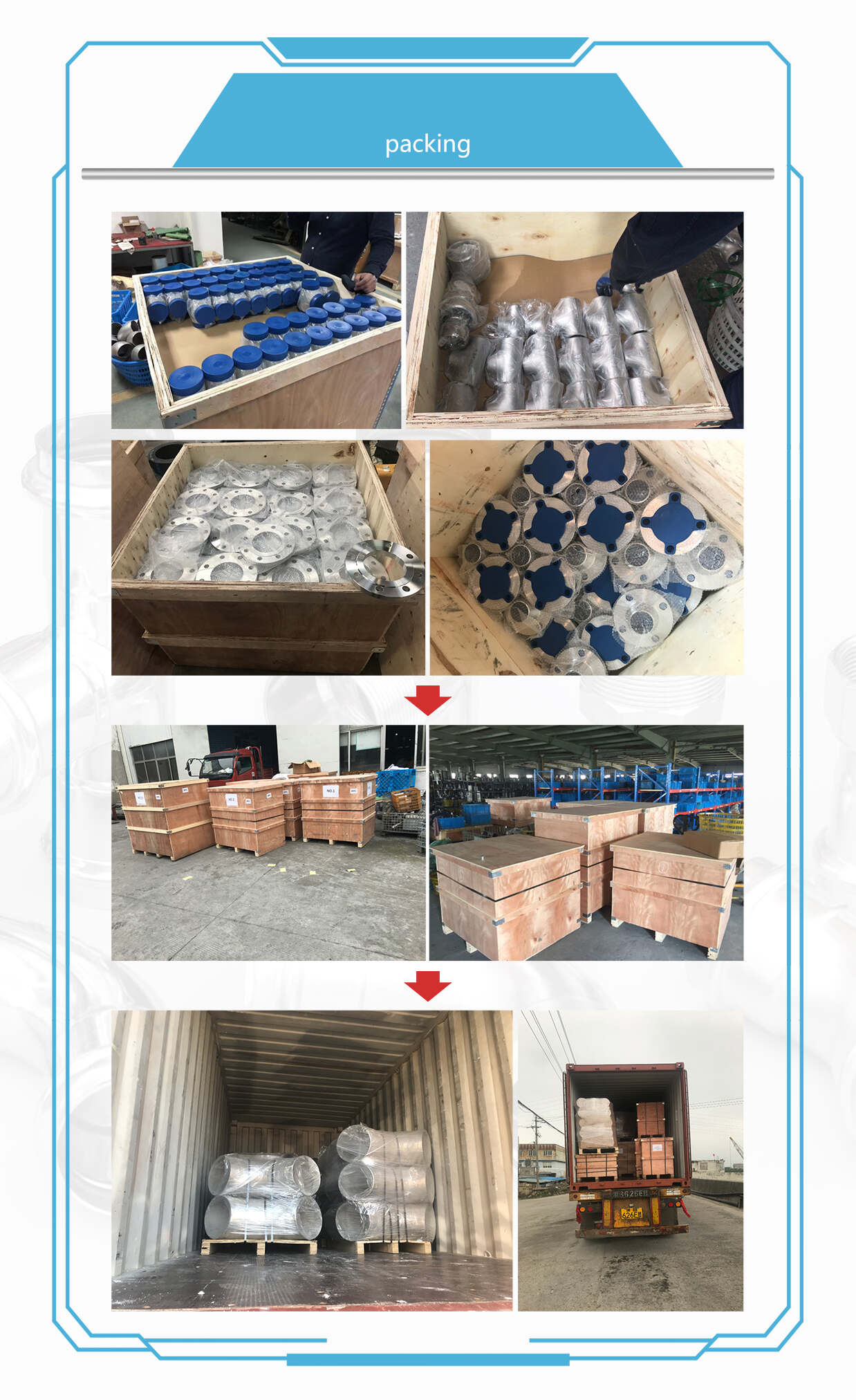

Pakkaus

Jokainen tuote on suojattu kuplamuovilla tai muovisuojalla, joka vähentää altistumista pölylle, kosteudelle, iskuille ja pintavaurioille.

Tuotteet pakataan sitten puulaatikoihin tai kiinnitetään lavoille koon, painon, määrän ja valitun kuljetustavan mukaan.

Suojakansia tai erottimia voidaan käyttää koneistettujen tiivistepintojen suojaamiseen varastoinnin ja kansainvälisen kuljetuksen aikana.

Räätälöidyt puukotelot, kuormalavat, etiketit, viivakoodit, asiakaslogot ja muut pakkausjärjestelyt voidaan toimittaa vahvistettujen tilausvaatimusten mukaisesti.

Maksuehdot

Normaali maksuehtomme on 30 % T/T-talletus, joka maksetaan etukäteen, ja loput 70 % T/T-saldo maksetaan ennen toimitusta.

Tarkemmista maksujärjestelyistä voidaan keskustella tilauksen arvon, materiaalilaadun, tuotantovaatimusten ja yhteistyöehtojen mukaan.

Käytettävissä olevia maksutapoja ovat:

• T/T pankkisiirto

• Western Union

• PayPal

• Muut yhteisesti sovitut maksutavat

Toimitusehdot

Saatavilla olevat kauppaehdot:EXW, FOB, CFR, CIF, DDP ja DDU

Käytettävissä olevia kuljetustapoja ovat mm.

• Merirahti

• Maakuljetukset

• Rautatiekuljetukset

• Kuorma-autojen kuljetus

• Lentorahti

• Kansainvälinen pikapalvelu

Toimitustapa voidaan valita tuotteen painon, paketin määrän, määränpään, vaaditun toimitusaikataulun ja kuljetusbudjetin mukaan.

Toimituskulut, kuljetusajat, vientipakkaus ja toimitusehdot tulee vahvistaa ennen lähettämistä.

Merkki:LIANHE
Alkuperäpaikka:Wenzhou, Zhejiang, Kiina
